Kompletní průvodce instalací podhledových LED panelů

30.4.2025

Obsah

Úvod
Potřebné nástroje a materiály
Příprava před instalací
Postup instalace krok za krokem
Elektrické připojení
Bezpečnostní pokyny a normy
Nejčastější chyby při instalaci
Kontrola a testování po montáži
Údržba a servis
Energetická efektivita
Časté dotazy
Kontakt

Úvod

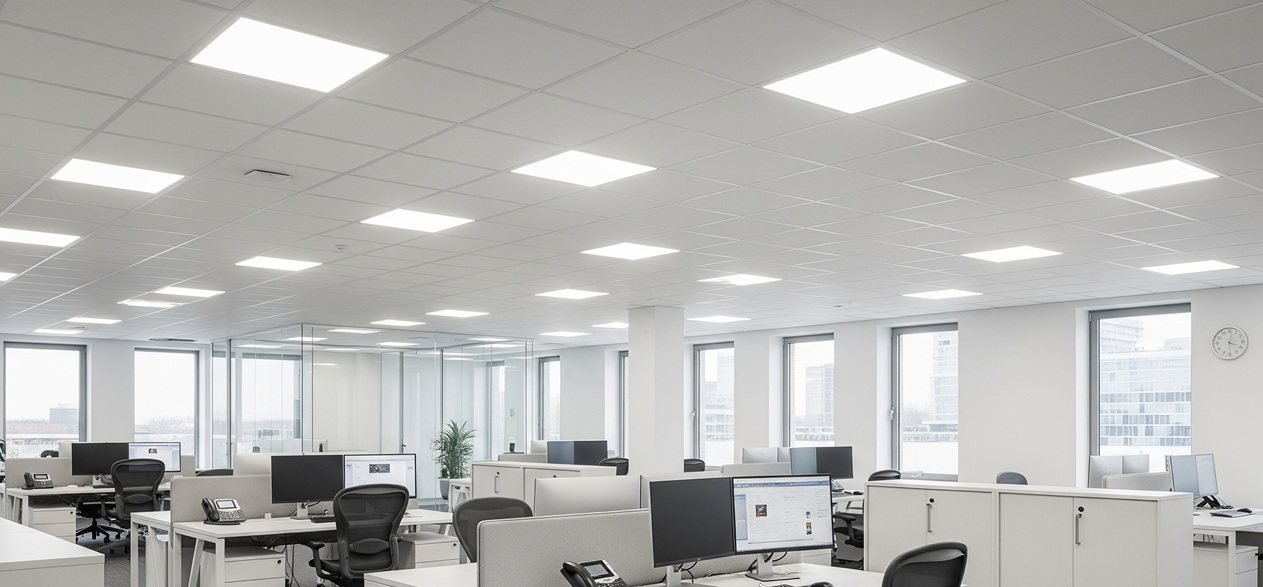

Tyto panely jsou ideální pro prostory s SDK (sádrokartonovými) podhledy, kazetovými stropy nebo jinými typy podhledů. Díky svému zapuštěnému designu vytvářejí dojem, že světlo vychází přímo ze stropu, což dodává prostoru čistý a uklizený vzhled. LED technologie zároveň zajišťuje nízkou energetickou náročnost, dlouhou životnost a rovnoměrné osvětlení celého prostoru.

V tomto průvodci vás provedeme celým procesem instalace podhledových LED panelů od přípravy až po konečné testování a údržbu.

Potřebné nástroje a materiály

Pro úspěšnou instalaci podhledového LED panelu budete potřebovat:

Nástroje:

Vrtací stroj s vhodnými vrtáky
Šroubovák (křížový i plochý)
Vodováha
Měřící pásmo
Tužka nebo fix na značení
Nůž na sádrokarton (pokud instalujete do SDK)
Přímočará pila nebo vykružovací pila (pro vyřezání otvoru)
Kombinační kleště
Odizolované kleště (pro práci s elektrickým vedením)
Žebřík nebo stabilní stolička
Detektor kabelů a potrubí (pokud je k dispozici)

Materiály:

Podhledový LED panel s rámem
Elektrické kabely odpovídajícího průřezu (pokud jsou potřeba delší než původní)
Izolační páska nebo svorky pro elektrické spoje
Sádra nebo akrylový tmel pro případné začištění hran (při instalaci do SDK)
Čisté rukavice pro manipulaci s panelem

Příprava před instalací

Důkladná příprava je klíčem k úspěšné a bezpečné instalaci podhledového LED panelu:

Zkontrolujte obsah balení - Ujistěte se, že máte všechny potřebné součásti a že žádná část není poškozená. Typicky byste měli mít LED panel, montážní rám a ovladač (driver).
Zvolte správné umístění - Před začátkem instalace pečlivě zvažte, kde chcete panel umístit:

Podhledové panely by měly být rozmístěny rovnoměrně pro zajištění jednotného osvětlení.
Vyhněte se umístění přímo nad zdrojem tepla (např. topení, krb).
Zvažte funkčnost prostoru - nad pracovní plochy je obvykle potřeba intenzivnější osvětlení.
Ověřte, že v místě plánované instalace nejsou žádné překážky v podhledu (nosníky, vzduchotechnika, potrubí).

Zjistěte konstrukci stropu/podhledu - Ověřte typ vašeho podhledu (sádrokarton, kazetový strop, apod.) a jeho tloušťku. U sádrokartonového podhledu je důležité zjistit rozložení nosných profilů.
Lokalizujte elektrické vedení - Zjistěte, kde máte přívod elektřiny, případně kde bude nutné vést kabeláž. Použijte detektor kabelů, abyste se vyhnuli vrtání nebo řezání do elektrického vedení.
Změřte a označte - Přesně změřte a označte umístění panelu, včetně rozměrů otvoru, který budete muset vyříznout. U většiny podhledových panelů je potřeba otvor o něco menší než samotný panel - přesné rozměry najdete v návodu.
Přečtěte si návod výrobce - Každý panel může mít svá specifika, proto je důležité důkladně si prostudovat návod k instalaci od výrobce.

Postup instalace krok za krokem

Krok 1: Vypnutí elektrického proudu

DŮLEŽITÉ: Před zahájením jakékoli práce s elektřinou vždy vypněte příslušný jistič v rozvodné skříni. Pro jistotu použijte zkoušečku, abyste se ujistili, že v místě instalace není proud.

Krok 2: Vyznačení a vyřezání otvoru

Pro sádrokartonový podhled:

Změřte přesné rozměry otvoru podle návodu výrobce a vyznačte je tužkou na podhledu.
Pomocí vodováhy zkontrolujte, zda je značení vodorovné.
Ověřte, zda v místě řezu nejsou nosné prvky podhledu - pokud ano, upravte umístění.
Pomocí nože na sádrokarton nebo přímočaré pily opatrně vyřízněte otvor.
Začistěte hrany otvoru, aby byly rovné a hladké.

Pro kazetový strop:

Vyjměte stropní kazetu v místě, kde chcete instalovat panel.
Pokud je panel menší než kazeta, použijte původní kazetu jako šablonu pro vyříznutí otvoru potřebné velikosti.

Krok 3: Příprava elektrického připojení

Přiveďte elektrické kabely k otvoru pro panel.
Ujistěte se, že délka kabelů je dostatečná pro pohodlné připojení k driveru LED panelu.
Pokud je potřeba, nainstalujte poblíž otvoru montážní krabici pro připojení kabelů.

Krok 4: Instalace montážního rámu

U některých typů podhledových panelů je třeba nejprve nainstalovat montážní rám do připraveného otvoru.
Vložte rám do otvoru a ujistěte se, že správně sedí a je stabilní.
Pokud rám obsahuje upevňovací prvky (např. pružiny nebo svorky), správně je nastavte podle tloušťky vašeho podhledu.

Krok 5: Elektrické připojení

Připojte elektrické vodiče k LED driveru (napájecí jednotce) panelu podle schématu v návodu:

Hnědý nebo černý vodič je fáze (L).
Modrý vodič je nulový vodič (N).
Žluto-zelený vodič je ochranný zemnicí vodič (PE).

Ujistěte se, že všechny spoje jsou pevné a řádně izolované.
Umístěte driver do podhledu vedle otvoru pro panel, na místo, kde bude později přístupný pro servis.

Krok 6: Instalace LED panelu

U panelů s pružinovými držáky:

Složte pružiny směrem k panelu.
Vložte panel do otvoru.
Opatrně pouštějte pružiny, které zajistí panel proti podhledu.

Ujistěte se, že panel je pevně usazen a nevyčnívá z podhledu.

Krok 7: Finální úpravy

Očistěte panel od případných otisků prstů nebo prachu.
V případě potřeby zatmelte mezery kolem panelu (u instalace do SDK).
Zkontrolujte, zda je panel v rovině s podhledem a správně upevněn.

Elektrické připojení

Základní připojení

Ujistěte se, že elektrický obvod je vypnutý na hlavním jističi.
Připojte elektrické vodiče od panelu k vodičům ve stropě:

Hnědý nebo černý vodič je fáze (L).
Modrý vodič je nulový vodič (N).
Žluto-zelený vodič je ochranný zemnicí vodič (PE).

Pro spojení vodičů použijte vhodné svorky nebo svorkovnice:

Ujistěte se, že spoje jsou pevné a bezpečné.
Všechny spoje musí být řádně izolovány.

Kabeláž uložte tak, aby nebyla napnutá a nehrozilo její poškození.

Připojení pokročilých funkcí

Mnoho moderních podhledových LED panelů nabízí pokročilé funkce, které vyžadují speciální zapojení:

Stmívatelnost - Pokud je panel stmívatelný:

Zkontrolujte, jaký typ stmívače panel vyžaduje (triak, DALI, 0-10V, atd.).
Zapojte řídicí vodiče podle schématu v návodu.
Ujistěte se, že stmívač je kompatibilní s vaším LED panelem.

RGB osvětlení - Pro panely s měnitelnou barvou:

Zapojte všechny řídicí vodiče podle barevného značení v návodu.
Připojte RGB ovladač nebo přijímač dálkového ovládání podle pokynů.
U některých modelů může být potřeba spárovat dálkový ovladač s panelem.

Nastavitelná teplota chromatičnosti - Pro panely s možností měnit teplotu světla:

Zapojte příslušné vodiče pro ovládání teploty světla.
Připojte ovladač nebo přijímač podle návodu.

Bezpečnostní pokyny a normy

Při instalaci osvětlení je bezpečnost na prvním místě:

Základní bezpečnostní pravidla

Vždy vypněte elektrický proud před zahájením jakékoli práce s elektřinou.
Používejte izolované nástroje určené pro práci s elektrickými instalacemi.
Zkontrolujte napětí pomocí zkoušečky, než začnete pracovat s vodiči.
Při práci na žebříku vždy dodržujte bezpečnostní pravidla - ideálně požádejte druhou osobu o asistenci.
Nepřetěžujte elektrický obvod - zjistěte si, jaký je příkon panelu a zda jej váš elektrický obvod zvládne.
Dodržujte pokyny výrobce - panely mohou mít specifické požadavky na instalaci.

Důležité normy

V České republice musí být elektrické instalace prováděny v souladu s normami:

ČSN 33 2000-4-41 - Ochrana před úrazem elektrickým proudem
ČSN 33 2000-7-701 - Prostory s vanou nebo sprchou (pokud instalujete v koupelně)
ČSN 33 2000-7-710 - Zdravotnické prostory (pokud instalujete ve zdravotnickém zařízení)

Pokud si nejste jisti svými schopnostmi, svěřte elektrickou instalaci odborníkovi. U složitějších instalací je to obzvláště doporučeno, nejen z důvodu bezpečnosti, ale i pro zachování záruky.

Specifické bezpečnostní požadavky pro podhledové LED panely

Ventilace: Zajistěte dostatečný prostor kolem panelu a driveru pro odvětrávání tepla.
Izolační materiály: Neobkládejte LED panel ani driver izolačními materiály, mohlo by dojít k přehřátí.
Stupeň krytí: Pro vlhké prostory (koupelny) používejte pouze panely s odpovídajícím stupněm krytí IP (minimálně IP44).

Nejčastější chyby při instalaci

Vyvarujte se těchto běžných chyb při instalaci podhledových LED panelů:

Špatné rozměry otvoru:
Příliš velký otvor způsobí, že panel nebude dobře držet; příliš malý otvor znemožní instalaci. Vždy přesně dodržujte rozměry otvoru doporučené výrobcem.
Ignorování nosných prvků podhledu:
Vyříznutí nosných prvků podhledu bez jejich nahrazení může způsobit nestabilitu nebo dokonce zřícení části podhledu.
Nedostatečný prostor pro driver:
LED drivery vyžadují prostor a ventilaci. Umístění driveru do stísněného prostoru bez možnosti odvětrávání tepla zkracuje jeho životnost.
Špatné elektrické zapojení:
Nedostatečně upevněné nebo špatně izolované spoje mohou způsobit zkrat nebo požár. Vždy používejte vhodné svorky a izolaci.
Nesprávné uchycení panelu:
Špatně upevněný panel může časem vypadnout z podhledu. Ujistěte se, že uchycovací mechanismus (pružiny, klipy) je správně nastaven pro tloušťku vašeho podhledu.
Nedostatečná izolace otvoru:
Nevyplněné mezery kolem panelu mohou způsobovat únik tepla a průvan, což zvyšuje náklady na vytápění.
Ignorování tepelné izolace:
Podhledové LED panely nesmí být překryty tepelnou izolací, pokud to výrobce výslovně nepovoluje.
Nesprávné zapojení pokročilých funkcí:
U panelů s RGB osvětlením, stmíváním nebo nastavitelnou teplotou chromatičnosti věnujte zvláštní pozornost správnému zapojení řídicích vodičů.
Chybějící kabeláž pro dodatečné funkce:
Pokud plánujete v budoucnu používat funkce jako stmívání nebo dálkové ovládání, je potřeba při instalaci přivést příslušné kabely - dodatečná instalace je mnohem náročnější.
Překročení doporučeného počtu panelů na jedno vedení:
Každý elektrický obvod má omezenou kapacitu. Připojení příliš mnoha panelů na jeden okruh může způsobit přetížení a vypnutí jističe.

Kontrola a testování po montáži

Po dokončení instalace je důležité provést důkladnou kontrolu:

1. Vizuální kontrola

Usazení panelu: Zkontrolujte, zda je panel v jedné rovině s podhledem a nevyčnívá.
Mezery: Ujistěte se, že kolem panelu nejsou viditelné mezery nebo že jsou mezery rovnoměrné.
Povrch: Zkontrolujte povrch panelu na přítomnost poškození, otisků prstů nebo prachu. Odstraňte případné ochranné fólie, které mohou být na povrchu nového panelu.
Okolí panelu: Ujistěte se, že okolí panelu je čisté a bez poškození způsobeného během instalace.

2. Kontrola zapojení

Elektrické připojení: Ujistěte se, že všechny elektrické spoje jsou správně a bezpečně provedeny. Kontrolujte, zda nejsou žádné volné nebo odhalené vodiče.
Izolace: Zkontrolujte, zda jsou všechny vodiče řádně izolované a nejsou vystaveny mechanickému poškození.
Umístění driveru: Zkontrolujte, zda je driver správně umístěn v podhledu a zda má dostatečný prostor pro odvětrávání tepla.

3. Funkční test

Zkouška svícení: Po zkontrolování a správném zapojení zapněte jistič a otestujte funkčnost panelu. Zkontrolujte, zda svítí rovnoměrně a zda nedochází k blikání.
Test funkcí: Pokud má panel pokročilé funkce, otestujte každou z nich:

U stmívatelných panelů vyzkoušejte plynulost stmívání v celém rozsahu.
U RGB panelů otestujte změnu barev a přechody mezi nimi.
U panelů s nastavitelnou teplotou chromatičnosti vyzkoušejte změnu teploty světla.

Ovladače a dálkové ovládání: Pokud je světelný panel vybaven dálkovým ovládáním nebo ovládací aplikací, vyzkoušejte všechny funkce a ujistěte se, že fungují správně.

Údržba a servis

Správná údržba je klíčová pro zachování výkonu a prodloužení životnosti podhledových LED panelů:

Pravidelné čištění

Prach a nečistoty: Pravidelně otírejte povrch panelů suchým, měkkým hadříkem z mikrovlákna, aby se odstranil prach a další nečistoty. Před čištěním vždy vypněte napájení.
Nepoužívejte abrazivní čisticí prostředky: Používejte pouze jemné čisticí prostředky specificky určené pro LED panely nebo elektroniku.
Čištění difuzoru: Difuzor (rozptylová plocha) je klíčový pro rovnoměrné osvětlení. Jeho znečištění může značně snížit účinnost osvětlení.
Frekvence čištění: Ideální je čistit panel jednou za 3-6 měsíců, v prašnějších prostředích častěji.

Kontrola elektrických spojů

Pravidelné kontroly: Alespoň jednou ročně zkontrolujte, zda jsou všechny elektrické spoje pevné a bez poškození. To může vyžadovat částečnou demontáž panelu.
Příznaky problémů: Pokud si všimnete blikání, změny v intenzitě světla nebo neobvyklých zvuků, může to značit problém s elektrickým připojením nebo driverem.

Výměna komponentů

LED driver: V případě poruchy bývá nejčastěji nutné vyměnit driver (napájecí jednotku) panelu. Ujistěte se, že používáte driver se stejnými parametry jako originál.
LED diody: Samotné LED diody mají dlouhou životnost, ale pokud přestanou fungovat, obvykle je nutné vyměnit celý panel, protože jednotlivé diody nejsou běžně vyměnitelné.

Energetická efektivita

Podhledové LED panely jsou známé svou vysokou energetickou účinností, ale existují způsoby, jak ji ještě zvýšit:

Výběr panelu s vysokou účinností: Hledejte panely s vysokým poměrem lumen/watt (80+ lm/W je dobrá hodnota, 100+ lm/W je vynikající).
Správná velikost a počet panelů: Volte velikost a počet panelů podle skutečných potřeb osvětlení v daném prostoru, abyste předešli plýtvání energií.
Stmívání: Využívejte stmívání k nastavení pouze potřebné intenzity osvětlení, čímž snížíte spotřebu energie.
Senzory a automatizace: Instalace senzorů pohybu, přítomnosti nebo množství denního světla může výrazně snížit spotřebu.
Zónové osvětlení: Místo celoplošného osvětlení používejte zónové osvětlení jen tam, kde je potřeba.
Správná teplota chromatičnosti: Chladnější bílá světla (5000K+) jsou obvykle účinnější než teplejší (2700-3000K).
Kvalitní drivery: Kvalitní LED drivery mají vyšší účinnost konverze energie a prodlužují životnost panelů.
Údržba: Pravidelné čištění difuzorů zajistí, že světlo není blokováno prachem a nečistotami.

Časté dotazy

Jaký je rozdíl mezi podhledovým a stropním LED panelem?

Podhledový (někdy také označovaný jako vestavný nebo zapuštěný) LED panel se instaluje do otvoru v podhledu nebo stropu, takže vnější hrana panelu je v jedné rovině s povrchem stropu. Stropní panel se naopak montuje přímo na povrch stropu a celý panel tak vystupuje pod úroveň stropu. Podhledové panely vytvářejí čistší a minimalistický vzhled, ale vyžadují existující podhled nebo možnost vytvořit otvor ve stropě.

Mohu nainstalovat podhledový panel do běžného betonového stropu?

Ano, ale je to složitější než instalace do sádrokartonového podhledu. Budete muset vytvořit výřez v betonovém stropu, což může vyžadovat speciální nástroje a techniky. Alternativně můžete vytvořit sádrokartonový podhled nebo "ostrov" pouze v místě, kde chcete panel umístit. Vždy konzultujte s odborníkem, protože zasahování do nosné konstrukce stropu může ovlivnit jeho strukturální integritu.

Jaká je minimální výška podhledu potřebná pro instalaci podhledového LED panelu?

Většina podhledových LED panelů vyžaduje minimální montážní hloubku mezi 50-100 mm, v závislosti na modelu a typu driveru. Slim panely s externím driverem mohou vyžadovat pouze 30-40 mm hloubky pro samotný panel, ale pak potřebujete dodatečný prostor někde v podhledu pro umístění driveru. Přesné požadavky najdete v technické specifikaci konkrétního panelu.

Je možné nainstalovat podhledové LED panely do kazetového stropu?

Ano, podhledové LED panely jsou ideální pro kazetové stropy. Existují panely speciálně navržené tak, aby přesně odpovídaly standardním rozměrům kazetových stropů (nejčastěji 60x60 cm nebo 60x120 cm). Tyto panely jednoduše nahradí původní stropní kazetu a obvykle nevyžadují žádné úpravy konstrukce stropu.

Jak poznám, zda je podhledový LED panel stmívatelný?

Stmívatelnost by měla být jasně uvedena v technické specifikaci panelu. Ne všechny LED panely jsou stmívatelné, a ty, které jsou, mohou vyžadovat specifický typ stmívače (TRIAC, DALI, 0-10V, apod.). Použití nevhodného stmívače může způsobit blikání nebo dokonce poškození panelu. Pokud není stmívatelnost uvedena v specifikaci, předpokládejte, že panel není stmívatelný.

Co dělat, když podhledový LED panel bliká nebo vydává zvuky?

Blikání nebo bzučení jsou obvykle způsobeny jedním z těchto problémů:

Nekompatibilní stmívač (pokud používáte stmívání)
Špatné elektrické připojení nebo uvolněné spoje
Vadný LED driver
Rušení z jiných elektrických zařízení

Nejprve zkontrolujte všechna elektrická připojení. Pokud používáte stmívač, zkuste panel zapnout bez stmívače. Pokud problém přetrvává, může být nutné vyměnit driver nebo kontaktovat výrobce.

Jak vypočítat potřebný počet podhledových LED panelů pro místnost?

Pro běžné osvětlení místnosti se doporučuje 200-300 lumenů na metr čtvereční. Pro pracovní prostory nebo místa, kde je potřeba intenzivnější osvětlení, počítejte s 300-500 lumeny/m². Vydělte celkový požadovaný počet lumenů světelným tokem jednoho panelu (uvedeným v technické specifikaci) a získáte přibližný počet potřebných panelů.

Například pro obývací pokoj o rozloze 20 m²:

Požadované osvětlení: 20 m² × 250 lm/m² = 5 000 lumenů
Světelný tok jednoho panelu: např. 2 000 lumenů
Potřebný počet panelů: 5 000 ÷ 2 000 = 2,5 → zaokrouhleno na 3 panely

Lze podhledové LED panely použít s pohybovými senzory nebo časovači?

Ano, většina podhledových LED panelů je kompatibilní s pohybovými senzory a časovači. Pro zajištění kompatibility je však důležité zvážit dvě věci:

Zda panel zvládne časté zapínání a vypínání (většina moderních LED panelů ano)
Zda senzor nebo časovač je dimenzován na zátěž LED panelu (některé starší senzory mohou vyžadovat minimální zátěž, kterou LED panel nemusí splňovat)

V případě pochybností použijte senzor nebo časovač speciálně označený jako kompatibilní s LED osvětlením.

Jak dlouho vydrží podhledové LED panely?

Kvalitní podhledové LED panely mají obvykle udávanou životnost 30 000 až 50 000 hodin provozu. V praxi to znamená, že při používání 8 hodin denně by měl panel vydržet přibližně 10-17 let. Životnost však může být ovlivněna mnoha faktory, včetně kvality driveru, provozní teploty, četnosti zapínání a vypínání a kolísání napětí v síti. Často je to právě driver, který selže dříve než samotné LED diody.

Mohu vyměnit zářivkové panely v kazetovém stropu za LED panely?

Ano, LED panely jsou vynikající náhradou za tradiční zářivkové panely v kazetových stropech. Nabízejí lepší světelnou účinnost, delší životnost a nižší provozní náklady. Na trhu jsou k dispozici LED panely navržené speciálně jako přímá náhrada zářivkových panelů ve standardních velikostech kazetových stropů. Při výměně je však třeba vzít v úvahu elektrické připojení - LED panel obvykle vyžaduje driver, který nahrazuje původní zářivkový předřadník.

Jak mám postupovat, pokud chci instalovat panel do místa, kde není elektrické vedení?

Pokud v místě plánované instalace není elektrické vedení, máte několik možností:

Přivést nové elektrické vedení z nejbližšího vhodného bodu (často vyžaduje zásah do konstrukce stropu nebo stěn)
Použít LED panel s bateriovým napájením (omezená výdrž a obvykle nižší výkon)
Využít panely s integrovaným solárním nabíjením (vhodné pouze pro některé aplikace)
Přehodnotit umístění panelu tak, aby bylo blíže k existujícímu elektrickému vedení

Pro trvalou instalaci ve vnitřních prostorech je obvykle nejlepší řešení přivést nové elektrické vedení, i když to znamená dodatečné náklady.

Jak se zbavit žlutého zbarvení difuzoru LED panelu?

Žloutnutí difuzoru je běžný problém, který se může objevit u starších LED panelů a je způsoben degradací plastových materiálů. Bohužel, jakmile k žloutnutí dojde, je obtížné ho odstranit. Některé možnosti jsou:

Jemné čištění difuzoru roztokem jemného saponátu a vody
V některých případech může pomoci vystavení difuzoru UV záření (např. slunečnímu světlu) po delší dobu
Výměna samotného difuzoru, pokud je to možné
Výměna celého panelu za nový s kvalitnějším difuzorem (moderní panely často používají materiály odolnější proti žloutnutí)

Je možné použít podhledové LED panely ve venkovních prostorách?

Standardní podhledové LED panely jsou určeny pro vnitřní použití. Pro venkovní instalace potřebujete panel s vysokým stupněm krytí IP (ideálně IP65 nebo vyšší), který zajistí ochranu proti prachu, vlhkosti a dalším povětrnostním vlivům. Takové panely jsou k dispozici, ale jsou obvykle dražší a mohou mít omezený výběr velikostí a designů. Vždy zkontrolujte specifikace výrobce, zda je panel výslovně určen pro venkovní použití.

Kontakt

Pro jakékoli další dotazy nebo pomoc s instalací podhledových LED panelů nás neváhejte kontaktovat:

Telefon: +420 602 658 319
Email: info@ledsviti.cz
