Praktický průvodce instalací LED driverů a napájecích zdrojů

Obsah

1. Úvod
2. Co jsou to LED drivery a napájecí zdroje?
3. Jak vybrat správný LED driver a napájecí zdroj
4. Instalace LED driverů a napájecích zdrojů
5. Propojení vodičů k LED driverům a napájecím zdrojům
6. Nejčastější chyby při instalaci
7. Test a kontrola po montáži
8. Energetická efektivita
9. Údržba a servis
10. Zákonné normy a bezpečnostní předpisy
11. Doporučené produkty a nářadí
12. Pokročilé instalace: chytré osvětlení a příslušenství
13. Často kladené otázky (FAQ)
14. Kontakt

Úvod

Pokud se chystáte instalovat LED osvětlení, je klíčové pochopit role, které hrají LED drivery a napájecí zdroje. Tyto komponenty jsou zásadní pro správnou funkci a dlouhodobou životnost vašich LED svítidel. Tento průvodce vám poskytne základní informace, které potřebujete k bezpečné a efektivní instalaci.

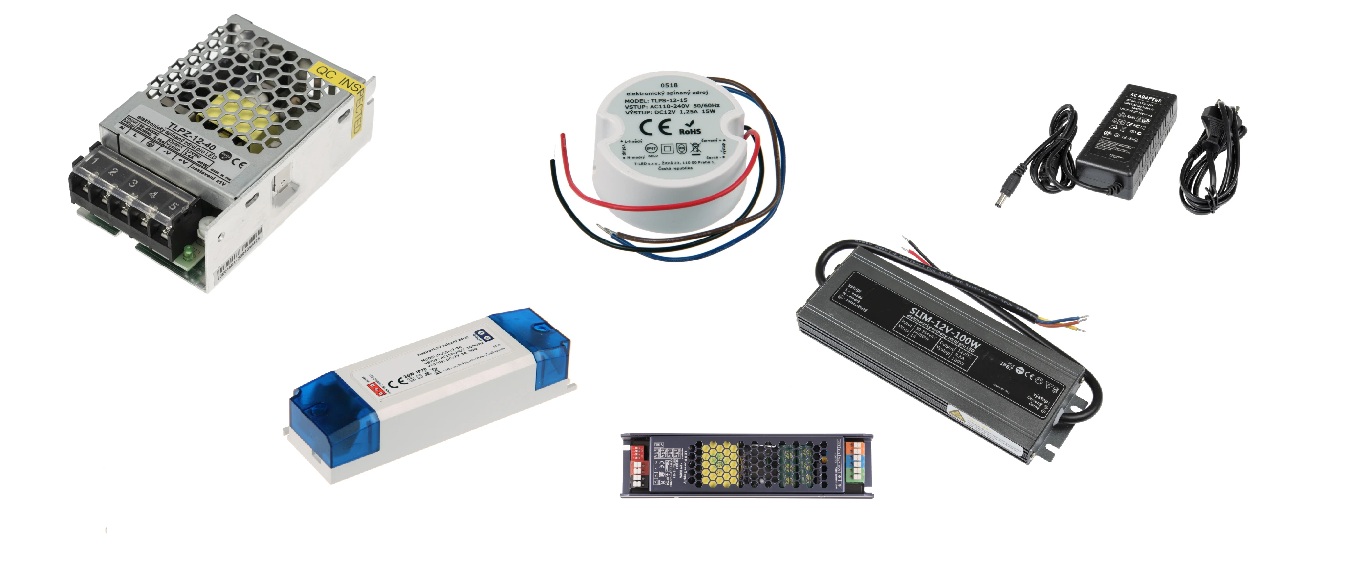

Co jsou to LED drivery a napájecí zdroje?

LED driver je speciální typ napájecího zdroje, který slouží k regulaci proudu procházejícího LED diodou. LED diody vyžadují konstantní proud a nízké napětí pro efektivní provoz bez přehřívání a poškození. Driver zajišťuje, že LED dostává přesně takový proud, jaký potřebuje.

Rozlišujeme dva hlavní typy LED driverů:

• Konstantní proudové drivery dodávají stabilní proud, ideální pro přesné aplikace, kde je potřeba konzistentní intenzita světla.
• Konstantní napěťové drivery poskytují stálé napětí, vhodné pro aplikace, kde může být proud proměnlivý.

Napájecí zdroj pro LED osvětlení transformuje vysoké napětí z vaší domácí elektrické sítě (např. 230V AC) na nižší napětí (např. 12V nebo 24V DC), které je bezpečné pro vaše LED svítidla.

Proč jsou tyto komponenty důležité?

Bez správně zvoleného LED driveru a napájecího zdroje by vaše LED svítidla nemohla fungovat správně a efektivně. Nesprávný proud nebo napětí může vést k rychlému opotřebení LED, zkrácení jejich životnosti nebo dokonce k jejich trvalému poškození.

Jak vybrat správný LED driver a napájecí zdroj

Pro správný výběr LED driveru a napájecího zdroje je potřeba znát technické specifikace vašeho LED osvětlení:

1. Zjistěte parametry vašeho LED osvětlení - Podívejte se na specifikace svítidla, abyste zjistili požadované napětí a maximální proudový odběr.


2. Výběr driveru podle výkonu - Vyberte driver, který může dodávat požadovaný proud a má adekvátní výkon pro celkový odběr vašich LED. Pro LED pásky obvykle potřebujete driver s konstantním napětím, zatímco jednotlivé LED diody nebo moduly mohou vyžadovat driver s konstantním proudem.


3. Výběr napájecího zdroje - Zajistěte, že napájecí zdroj může poskytnout dostatečné napětí a proud pro váš driver a svítidla. Vždy vybírejte zdroj s výkonem o něco vyšším, než je celkový příkon vašich LED (doporučuje se přidat rezervu asi 20%).


4. Certifikace a kvalita - Zařízení s certifikací, jako je CE značení nebo Energy Star, zaručuje vyšší bezpečnost a energetickou účinnost. Investice do kvalitních komponentů se vyplatí z dlouhodobého hlediska.



Instalace LED driverů a napájecích zdrojů

Instalace by měla vždy odpovídat technickým specifikacím a bezpečnostním normám. Je-li to možné, doporučujeme instalaci svěřit kvalifikovanému elektrikáři. Základní kroky instalace zahrnují:

Příprava:

1. Vypněte elektriku – Před zahájením jakýchkoliv prací vypněte hlavní jistič nebo pojistku.
2. Ověřte, že není napětí – Použijte multimetr k ověření, že v obvodu není napětí.
3. Připravte potřebné nářadí – Připravte si šroubovák, kleště, izolační pásku, případně krimpovací kleště a krimpovací konektory.

Instalace napájecího zdroje:

1. Připojte napájecí zdroj k síti – Připojte vstupní (primární) stranu napájecího zdroje k napájecím kabelům. Ujistěte se, že pevně a bezpečně spojíte fázi (L), nulu (N) a zem (GND, pokud je k dispozici). Použijte vhodné svorky nebo krimpovací konektory.
2. Zajistěte napájecí zdroj – Upevněte napájecí zdroj na vhodné místo pomocí šroubů nebo montážního rámečku, pokud je součástí balení. Umístěte zdroj do suchého a větraného prostoru.

Připojení LED driveru:

1. Připojte LED driver k napájecímu zdroji – Připojte výstup z napájecího zdroje (obvykle DC) do vstupu (primární strany) LED driveru.
2. Připojte LED světlo k LED driveru – Připojte výstupní (sekundární) stranu LED driveru k LED světlu. Ujistěte se, že správně spojíte vodiče dle polarity.

Závěrečná kontrola a testování:

1. Zkontrolujte všechny spoje – Před zapnutím elektriky zkontrolujte všechny elektrické spoje, zda jsou pevně a bezpečně spojeny.
2. Zapněte elektriku – Zapněte hlavní jistič nebo pojistku.
3. Testujte funkčnost – Zapněte LED osvětlení a zkontrolujte, zda správně svítí.

Propojení vodičů k LED driverům a napájecím zdrojům

Správné propojení vodičů je klíčové pro bezpečnost a funkčnost vašeho LED osvětlení:

Co budete potřebovat:

• LED driver nebo napájecí zdroj
• Vodiče (obvykle černý, bílý a zelený pro AC napájení)
• Šroubovák
• Kleště
• Izolační páska nebo svorky
• Multimetr (pro kontrolu napětí)

Postup propojení:

1. Identifikace vodičů:


• Obvykle jsou vodiče označeny barvami:
• Černý (nebo hnědý) vodič je fázový vodič (L - Live).
• Bílý (nebo modrý) vodič je neutrální vodič (N - Neutral).
• Zelený (nebo žlutozelený) vodič je ochranný zemnící vodič (G - Ground).
2. Připojení k napájecímu zdroji nebo LED driveru:


• Na LED driveru nebo napájecím zdroji najděte příslušné svorky pro připojení vodičů. Tyto svorky jsou často označeny jako L, N a G nebo země.
• Upevněte černý vodič do svorky označené L, bílý vodič do svorky označené N a zelený vodič do svorky označené G nebo do zemní svorky.
• Použijte šroubovák k utažení svorek, aby byly vodiče pevně a bezpečně uchyceny.
3. Propojení LED diod s driverem:


• Připojte výstupní vodiče z driveru k LED svítidlům.
• Dbejte na správnou polaritu (+ a -). Nesprávné zapojení polarity může vést k nefunkčnosti nebo poškození LED.
• U RGB LED pásků dbejte na správné zapojení všech barevných vodičů.

Nejčastější chyby při instalaci

Při instalaci LED osvětlení a jeho komponent se často setkáváme s určitými chybami, kterým byste měli předejít:

1. Nesprávný výběr driveru nebo zdroje:


• Ujistěte se, že napětí a proudové specifikace driveru odpovídají parametrům LED pásku nebo světla, které instalujete.
• Nesprávné parametry mohou vést k přetížení a poškození LED.
2. Ignorování maximálního zatížení:


• Každý napájecí zdroj a driver má specifikované maximální zatížení.
• Překročení tohoto zatížení může způsobit přehřívání a v důsledku i selhání zařízení.
3. Špatné propojení:


• Nesprávné nebo špatné elektrické spojení může způsobit nestabilní provoz nebo dokonce zkrat.
• Ujistěte se, že všechny spoje jsou pevné a izolované.
4. Nevhodné umístění driveru a zdroje:


• Drivery a zdroje by měly být umístěny v suchém a větraném prostoru, aby nedošlo k jejich přehřívání.
• Ignorování tohoto může zkrátit životnost zařízení.
5. Nedostatečná ochrana proti vlhkosti a prachu:


• V prostředích, kde je vyšší riziko vystavení vodě nebo prachu, je nutné zvolit driver a zdroj s odpovídající IP ochranou.
6. Přehlížení polarity:


• LED osvětlení vyžaduje správné dodržení polarity při zapojení.
• Obrácené zapojení polarity může vést k nesprávné funkci nebo poškození LED.
7. Nepoužití ochrany proti přepětí:


• Instalace ochrany proti přepětí může zabránit poškození LED driverů a napájecích zdrojů v případě výkyvů napětí v síti.
8. Ignorování teplotních limitů:


• Všechny elektronické komponenty mají určité teplotní limity.
• Je důležité neinstalovat LED drivery a napájecí zdroje do prostředí, kde by mohly být tyto limity překročeny.

Test a kontrola po montáži

Po dokončení instalace LED osvětlení je důležité provést několik základních testů a kontrol:

1. Vizualní kontrola

• Připojení: Zkontrolujte, zda jsou všechny kabely a připojení pevně a správně zapojeny. Ujistěte se, že není žádný kabel poškozený nebo nesprávně izolovaný.
• Umístění driveru a zdroje: Zkontrolujte, zda jsou driver a napájecí zdroj umístěny na vhodném místě s dostatečným chlazením a bez přímého slunečního záření.

2. Kontrola napětí a proudu

• Multimetr: Použijte multimetr k měření výstupního napětí a proudu z driveru k LED diodám a ujistěte se, že hodnoty odpovídají specifikacím pro vaše LED svítidla.
• Kontinuita: Ověřte kontinuitu mezi výstupem driveru a připojením k LED. Zkontrolujte, zda nejsou přerušení v obvodu.

3. Test funkčnosti

• Zapnutí: Zapněte napájecí zdroj a pozorujte, zda LED světla svítí rovnoměrně a bez blikání.
• Regulace světla: Pokud váš systém obsahuje dimmer (stmívač) nebo jiný regulační systém, vyzkoušejte jeho funkčnost a ujistěte se, že reaguje podle očekávání.

4. Zátěžový test

• Dlouhodobý test: Nechte LED světla zapnutá po delší dobu (např. více než 1 hodinu) a sledujte, zda nedochází k přehřívání komponent. Všechny části by měly zůstat v bezpečných teplotních limitech.

5. Kontrola bezpečnosti

• Ochrana proti přepětí: Zkontrolujte, jestli je napájecí zdroj vybaven ochranou proti přepětí a zda tato funkce správně funguje.
• Zemnění: Ujistěte se, že všechny kovové části svítidel a driveru jsou správně uzemněné.

Energetická efektivita

Energetická efektivita LED osvětlení je klíčovým faktorem, který ovlivňuje jak vaše náklady na elektřinu, tak i ekologický dopad vašeho osvětlení.

Význam energetické efektivnosti

Energetická efektivita LED driverů a napájecích zdrojů se obvykle hodnotí podle jejich účinnosti při přeměně energie. Vyšší účinnost znamená, že zařízení lépe využívá přijatou energii k vytváření světla, zatímco nižší účinnost znamená, že větší část energie se ztrácí ve formě tepla.

Jak vybrat energeticky efektivní driver nebo zdroj

• Podívejte se na účinnost: Vyhledejte zařízení s vyšší účinností, obvykle nad 85 %. Některá zařízení mohou dosahovat i více než 90 % účinnosti.
• Zkontrolujte certifikace: Zařízení s certifikací, jako je Energy Star nebo podobné, zaručuje vyšší energetickou účinnost.
• Velikost a zatížení: Vyberte driver nebo zdroj, který odpovídá požadovanému výkonu a maximálnímu zatížení vašich LED svítidel.
• Teplotní management: Efektivní zařízení správně zvládají teplotu, což prodlužuje jejich životnost a zvyšuje celkovou efektivnost.

Důsledky nesprávného výběru

Nesprávný výběr LED driveru nebo napájecího zdroje může vést k nedostatečnému výkonu svítidel, zvýšené spotřebě energie, nadměrnému vyzařování tepla a dokonce k poškození LED diod.

Údržba a servis

Pravidelná údržba a servis LED driverů a napájecích zdrojů jsou klíčové pro jejich dlouhodobou funkčnost a bezpečnost:

1. Pravidelné kontroly

• Vizuální kontrola: Pravidelně kontrolujte LED drivery a napájecí zdroje na případné viditelné poškození, jako jsou praskliny na obalu nebo známky přehřívání.
• Kontrola připojení: Ujistěte se, že všechny kabelové spoje jsou pevné a nejsou poškozené. Slabé nebo volné spoje mohou vést k přehřívání a poruchám.

2. Udržujte čistotu

• Čištění: Prach a nečistoty mohou blokovat ventilační otvory a způsobit přehřívání. Pravidelně čistěte oblasti kolem driverů a napájecích zdrojů, aby byl zajištěn dobrý průtok vzduchu. Použijte suchý štětec nebo stlačený vzduch k odstranění prachu.

3. Zajištění dobré ventilace

• Ventilace: Ujistěte se, že LED drivery a napájecí zdroje mají dostatečnou ventilaci. Nedostatečné chlazení může vést k přehřívání a snížení životnosti těchto komponent.

4. Výměna poškozených komponent

• Výměna: Pokud zjistíte, že LED driver nebo napájecí zdroj je poškozený, měli byste jej co nejdříve vyměnit. Používání poškozených komponent může vést k dalším poškozením osvětlení nebo dokonce k požáru.

Zákonné normy a bezpečnostní předpisy

Při instalaci LED driverů a napájecích zdrojů je klíčové dodržovat zákonné normy a bezpečnostní předpisy:

1. Elektrické normy

• V České republice se musí dodržovat normy ČSN, které odpovídají mezinárodním normám IEC. Především se jedná o normy pro nízkonapěťové elektrické instalace (ČSN EN 60364-1).
• Ujistěte se, že všechny komponenty mají potřebné certifikace (např. CE značení), které potvrzují, že produkt splňuje EU normy.

2. Bezpečnostní předpisy

• Vypněte hlavní jistič nebo pojistky před zahájením jakékoliv instalace, aby se předešlo elektrickému úrazu.
• Ujistěte se, že vodiče a spoje jsou správně izolované a zabezpečené. Používejte vhodné svorky a konektory.
• Pokud instalační práce přesahují běžnou výměnu žárovek nebo jednoduché zapojení, je vhodné se obrátit na kvalifikovaného elektrikáře.

3. IP krytí a prostředí

• Pro vlhké nebo venkovní prostředí vybírejte komponenty s odpovídajícím stupněm IP krytí.
• Pro venkovní použití je minimální doporučené krytí IP65.

4. Profesionální instalace

• Pro složitější instalace nebo pokud si nejste jisti svými schopnostmi, vždy kontaktujte kvalifikovaného elektrikáře.
• Neodborná instalace může být nebezpečná a může způsobit elektrický úraz nebo požár.

Doporučené produkty a nářadí

Při instalaci LED osvětlení je klíčové vybavit se správnými produkty a nářadím, aby byla instalace úspěšná a bezpečná:

Produkty:

1. LED Drivery:


• Vyberte LED driver podle výkonu a napěťové specifikace vašich LED světel. Ujistěte se, že má dostatečnou kapacitu pro celkový počet světel, které plánujete připojit.
2. Napájecí zdroje:


• Pro větší LED aplikace vyberte stabilní napájecí zdroj s ochranou proti přepětí a přetížení. Zkontrolujte maximální výstupní proud a napětí, aby odpovídaly vašim potřebám.
3. Konektory a spojky:


• Použijte kvalitní konektory a spojky, které jsou speciálně určené pro LED osvětlení a zajišťují dobrou elektrickou vodivost a dlouhou životnost spojení.
4. Kabely:


• Zvolte správný typ a průřez kabelů vhodných pro napěťové a proudové parametry vašeho osvětlení. Doporučujeme použít kabely s nízkým odporovým úbytkem.

Nářadí:

1. Multimetr:


• Neocenitelný nástroj pro měření napětí, proudu a odporu během instalace. Ujistěte se, že máte multimetr po ruce pro kontrolu a ladění vašeho systému.
2. Odizolovací kleště:


• Pro přesné a bezpečné odstranění izolace z drátů bez poškození vodiče.
3. Krimpovací kleště:


• Pro spolehlivé spojení kabelů s konektory. Zajišťují pevné a bezpečné elektrické spoje.
4. Šroubováky:


• Sada šroubováků s různými hlavicemi (plochými a křížovými) je nezbytná pro montáž a demontáž komponent.
5. Zkoušečka napětí:


• Pro bezpečnou práci a ověření absence napětí v obvodu před začátkem práce.
6. Izolační páska a/nebo smršťovací bužírky:


• Pro zajištění izolace a ochranu spojů a drátů.
7. Montážní sada (vrtačka, hmoždinky, šrouby):


• Pro instalaci držáků, skříní a dalších montážních prvků.

Pokročilé instalace: chytré osvětlení a příslušenství

Moderní LED osvětlení nabízí mnoho pokročilých možností, které můžete integrovat do vašeho systému:

1. Chytré osvětlení

Chytré osvětlení je skvělým způsobem, jak si zpříjemnit domov. Můžete ovládat světla pomocí mobilní aplikace, hlasových asistentů nebo dokonce automaticky podle času nebo scénářů. Pro základní instalaci postupujte takto:

1. Výběr systému: Vyberte si chytré osvětlení, které je kompatibilní s vaším domácím systémem (např. Google Home, Amazon Alexa).
2. Zapojení: Většinou stačí žárovky zasunout do stávajících svítidel a zapojit do elektrické sítě.
3. Propojení s aplikací: Stáhněte si aplikaci výrobce světel a postupujte podle návodu k propojení světel s vaší domácí sítí Wi-Fi.

2. Stmívače a různé typy spínačů

Stmívače umožňují regulovat intenzitu osvětlení. Důležité je zkontrolovat, zda jsou vaše světla kompatibilní se stmívači. Instalace zahrnuje:

1. Vypnutí proudu: Vždy před instalací vypněte hlavní jistič.
2. Demontáž starého spínače: Odpojte a odšroubujte stávající spínač.
3. Montáž stmívače: Připojte vodiče podle návodu – obvykle L (fázový vodič) a N (neutrální vodič).
4. Testování: Po montáži a zapnutí proudu otestujte funkcionalitu stmívače.

3. Pohybové senzory a časovače

Pohybové senzory jsou ideální pro venkovní osvětlení nebo pro místnosti, kde nechcete neustále zapínat světlo ručně. Instalace je podobná jako u spínačů:

1. Montáž senzoru: Vyberte vhodné místo, kde senzor uvidí požadovaný prostor.
2. Připojení vodičů: Připojte vodiče k senzoru – obvykle opět L a N.
3. Nastavení senzoru: Nastavte citlivost a časový interval, po kterém se světlo vypne.

4. RGB a barevné osvětlení

RGB osvětlení umožňuje měnit barvy světla. Instalace může vyžadovat speciální LED drivery nebo kontroléry:

1. Zapojení LED pásku: Připojte RGB LED pásek k RGB kontroléru.
2. Připojení k napájecímu zdroji: Zapojte kontrolér do napájecího zdroje.
3. Ovládání: Použijte ovladač nebo aplikaci k změně barvy a intenzity osvětlení.

Často kladené otázky (FAQ)

Co je LED driver a proč ho potřebuji?

LED driver, neboli LED zdroj, je zařízení, které reguluje napětí a proud pro LED osvětlení. Jeho hlavní funkcí je zajistit stabilní napájení pro LED diody, které potřebují pro svůj správný chod konstantní proud a napětí. Bez správně dimenzovaného driveru by LED osvětlení mohlo předčasně selhat nebo nefungovat správně.

Jak vybrat správný LED driver?

Při výběru LED driveru je třeba zohlednit následující parametry:

1. Výstupní napětí a proud: Musí odpovídat specifikacím vašich LED svítidel.
2. Vstupní napětí: Zkontrolujte, zda je kompatibilní s vaší domácí nebo obchodní elektrickou sítí.
3. Maximální zatížení: Driver by neměl být přetížen. Přidejte celkový příkon všech LED, které budou driver používat, a vyberte model s vyšší nebo rovnou kapacitou.
4. Dimenzování: Pokud potřebujete stmívat světla, ujistěte se, že driver je kompatibilní se stmívačem.

Mohu použít jeden driver pro více LED svítidel?

Ano, můžete, ale musíte si ověřit, že celkový příkon světel nepřesahuje maximální zatížení driveru. Připojte všechny LED k driveru paralelně a ujistěte se, že součet jejich proudů není vyšší než je maximální výstupní proud driveru.

Co se stane, když použiji příliš slabý driver?

Použití driveru, který není schopen dodávat potřebný proud, může vést k nestabilnímu chodu LED, jejich blikání nebo dokonce poškození. Vždy se ujistěte, že driver má dostatečnou kapacitu pro vaše světla.

Je možné LED driver umístit venku?

To závisí na specifikacích konkrétního modelu. Některé drivery jsou navrženy pro vnější použití a mají odpovídající stupeň krytí (IP rating). Vždy zkontrolujte, zda je váš driver vhodný pro venkovní použití před jeho instalací.

Jak daleko může být LED driver od svítidla?

Doporučuje se umístit driver co nejblíže k LED svítidlům, ideálně ne více než 10 metrů, aby se minimalizoval úbytek napětí v kabelech. Pro delší vzdálenosti budete potřebovat kabely s větším průřezem.

Jak poznám, že LED driver správně funguje?

Správně fungující LED driver by měl poskytovat stabilní osvětlení bez blikání nebo změn intenzity. Můžete také použít multimetr k měření výstupního napětí a proudu, které by měly odpovídat specifikacím uvedeným na driveru.

Potřebuji speciální driver pro RGB LED osvětlení?

Ano, pro RGB LED osvětlení budete potřebovat speciální RGB kontrolér nebo driver, který umožňuje ovládání jednotlivých barevných kanálů (červená, zelená, modrá).

Kontakt

Máte-li jakékoliv dotazy ohledně instalace LED osvětlení, výběru vhodných LED driverů nebo napájecích zdrojů, neváhejte nás kontaktovat. Náš tým odborníků vám rád pomůže s výběrem vhodných produktů nebo poskytne technickou podporu při instalaci.

Telefon: +420 602 658 319
Email: info@ledsviti.cz
