Praktický průvodce instalací LED těles s modulem

Obsah

1. Úvod
2. Typy LED zářivkových těles
3. Potřebné vybavení
4. Bezpečnostní opatření
5. Příprava před instalací
6. Krok za krokem instalace přisazeného LED tělesa
7. Krok za krokem instalace závěsného LED tělesa
8. Správné zapojení vodičů
9. Kontrola a testování po instalaci
10. Speciální funkce LED těles
11. Energetická efektivita LED těles
12. Údržba a servis
13. Časté chyby při instalaci
14. Časté dotazy
15. Kontakt

Úvod

Modernizace osvětlení pomocí LED zářivkových těles s modulem představuje efektivní řešení pro širokou škálu prostor - od průmyslových hal, skladů a dílen přes kanceláře, obchody až po venkovní přístřešky či garáže. Tento průvodce vám pomůže s instalací různých typů LED zářivkových těles, ať už potřebujete prachotěsné nebo vodotěsné provedení, přisazené nebo závěsné.

LED zářivková tělesa s modulem nahrazují tradiční zářivková svítidla a přinášejí řadu výhod: významnou úsporu energie, delší životnost, lepší kvalitu světla a minimální nároky na údržbu. Na rozdíl od klasických zářivek, kde bylo třeba měnit trubice, obsahují tato moderní svítidla integrovaný LED modul, který obvykle vydrží celou životnost svítidla.



Typy LED zářivkových těles

Na trhu existuje několik základních typů LED zářivkových těles s modulem, které se liší především svým určením a stupněm krytí:

Podle stupně krytí IP

Prachotěsná tělesa (IP20-IP54)

• Příklady: Libra
• Použití: Kanceláře, obchody, chodby, školy
• Vlastnosti: Ochrana proti prachu, ale bez výrazné ochrany proti vlhkosti
• Výhody: Nižší cena, často designově atraktivnější řešení

Vodotěsná tělesa (IP65 a vyšší)

• Příklady: Tri-Proof, prachotěsná a vodotěsná LED tělesa

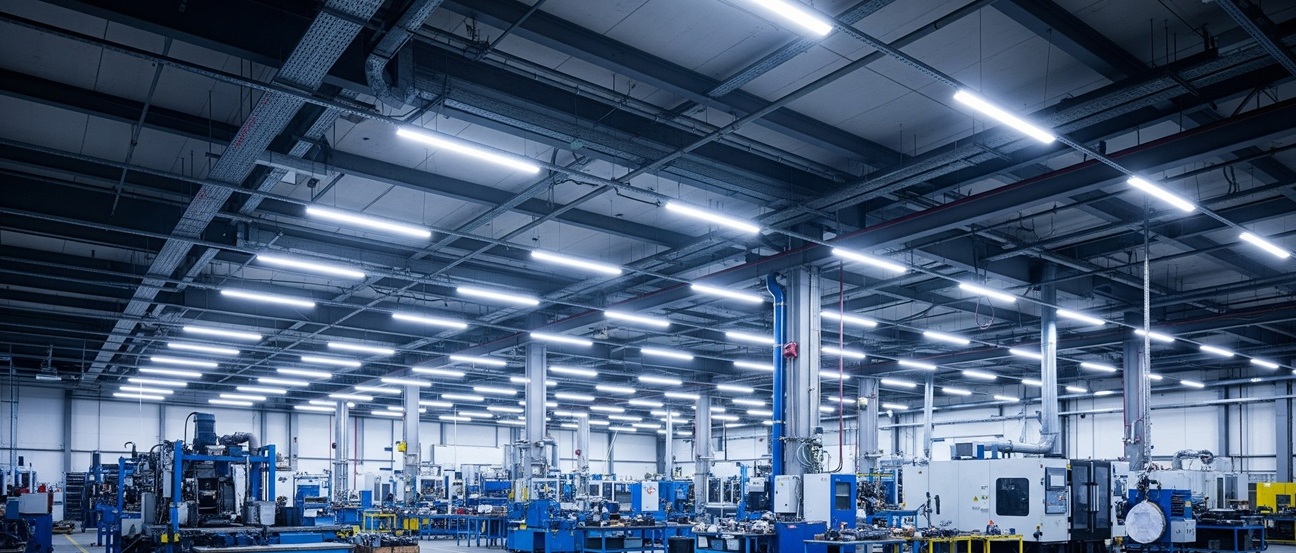

• Použití: Průmyslové haly, dílny, sklady, venkovní přístřešky, myčky, bazény
• Vlastnosti: Vysoká odolnost proti vodě a prachu
• Výhody: Vhodné do náročných podmínek, odolné proti vlhkosti, prachu a často i mechanickému poškození

Podle způsobu montáže

Přisazená tělesa

• Montují se přímo na strop nebo stěnu
• Nejčastější způsob instalace
• Vhodná pro prostory s nižšími stropy

Závěsná tělesa

• Zavěšují se na lanka nebo řetízky
• Ideální pro vyšší prostory nebo pro zlepšení světelných podmínek na pracovišti
• Umožňují lepší distribuci světla v prostoru

Speciální varianty

LED tělesa s nouzovým modulem

• Obsahují baterii, která zajistí svícení i při výpadku elektřiny
• Vhodné pro únikové cesty a prostory, kde je důležité zajistit osvětlení za všech okolností

Stmívatelná LED tělesa

• Umožňují regulaci intenzity osvětlení
• Hodí se do prostorů, kde je potřeba měnit světelné podmínky podle aktuálních potřeb

Potřebné vybavení

Pro úspěšnou instalaci LED zářivkových těles budete potřebovat následující nástroje a materiály:

Základní nářadí:

• Křížový a plochý šroubovák
• Vrtačka s vhodnými vrtáky (podle typu povrchu - beton, dřevo, kov)
• Kladivo (pro zatloukání hmoždinek)
• Hmoždinky a šrouby odpovídající povrchu montáže a hmotnosti tělesa
• Metr a tužka pro vyznačení bodů instalace
• Vodováha pro zajištění rovné instalace
• Kombinované a štípací kleště
• Odizolovací kleště na kabely
• Elektrický tester nebo zkoušečka napětí
• Žebřík nebo stabilní stoličku (pro dosah ke stropu)

Pro zavěšení svítidel:

• Lankový závěsný systém nebo řetízky podle typu svítidla
• Stropní háky nebo jiné kotevní prvky pro zavěšení
• Případně spojovací materiál pro lanový systém

Elektrické komponenty:

• Elektrické svorky nebo svorkovnice (ideálně samosvorné konektory typu Wago)
• Izolační páska
• Případně kabelové průchodky, pokud budete potřebovat prodloužit přívod
• U venkovní instalace vodotěsné průchodky či spojky odpovídající krytí IP

Ochranné pomůcky:

• Pracovní rukavice
• Ochranné brýle (zvláště při vrtání nad hlavou)
• Případně pracovní oděv a pokrývka hlavy při práci v prašném prostředí

Bezpečnostní opatření

Bezpečnost je při práci s elektrickými zařízeními absolutní prioritou:

1. Vždy vypněte přívod elektřiny na hlavním jističi nebo pojistkách před začátkem jakékoli práce.
2. Ověřte zkoušečkou napětí, že proud je skutečně vypnutý ve vedení, na kterém pracujete.
3. Používejte izolované nářadí určené pro práci s elektrickými zařízeními.
4. Pracujte v suchém prostředí a nikdy se nedotýkejte elektrických částí mokrýma rukama.
5. Dodržujte platné elektrotechnické normy pro Českou republiku (ČSN 33 2000).
6. Používejte ochranné pomůcky - rukavice, brýle, pevnou obuv.
7. Respektujte svítidlo - nezasahujte do vnitřních obvodů LED modulu, neodstraňujte kryty elektroniky.
8. Při pochybnostech kontaktujte profesionálního elektrikáře. Nesprávná instalace může vést k úrazu elektrickým proudem nebo požáru.

Příprava před instalací

Než začnete s vlastní instalací, je důležité se důkladně připravit:

1. Výběr správného LED tělesa

• Prachotěsná tělesa jsou ideální pro kanceláře, obchody, chodby a podobné prostory
• Vodotěsná tělesa jsou vhodná pro dílny, sklady, venkovní prostory a prostory s vyšší vlhkostí
• Zkontrolujte, zda má těleso odpovídající krytí IP pro dané prostředí:
• IP20-IP44 pro standardní vnitřní použití
• IP44-IP54 pro vlhčí prostory
• IP65 a výše pro vlhké prostory a venkovní instalace
• IP66/IP67 pro velmi náročná prostředí

2. Plánování instalace

• Určete přesné umístění tělesa pro optimální osvětlení prostoru
• Změřte dostupné místo a porovnejte s rozměry tělesa
• Zkontrolujte, zda je v blízkosti dostupný přívod elektřiny
• Zjistěte typ a strukturu povrchu, na který budete těleso montovat
• Pro závěsná tělesa určete požadovanou výšku zavěšení a typ závěsného systému

3. Kontrola obsahu balení

• Vybalte těleso a zkontrolujte, zda není poškozené
• Ověřte, že balení obsahuje všechny součásti včetně montážních držáků, šroubů a případně hmoždinek
• Přečtěte si pokyny výrobce specifické pro daný model tělesa

4. Příprava nářadí a pomůcek

• Připravte si všechny potřebné nástroje podle seznamu v sekci "Potřebné vybavení"
• Zajistěte si dostatečné osvětlení pracovního prostoru během instalace
• Připravte si stabilní žebřík nebo jinou pevnou podpěru pro práci ve výšce

Krok za krokem instalace přisazeného LED tělesa

Přisazená montáž je nejčastější způsob instalace LED zářivkových těles. Postupujte podle následujících kroků:

1. Vypnutí elektřiny

• Vypněte přívod elektřiny na jističi v rozvaděči pro daný okruh
• Zkontrolujte zkoušečkou napětí, že je vedení skutečně bez proudu
• Pro jistotu označte jistič, na kterém pracujete, aby ho nikdo omylem nezapnul

2. Odstranění starého svítidla (pokud je to rekonstrukce)

• Opatrně demontujte stávající zářivkové těleso
• Odpojte elektrické vodiče a označte si je (fázový, nulový, případně zemnicí)
• Povolte a odstraňte montážní prvky starého svítidla
• Zkontrolujte stav stropu nebo stěny – případné nedostatky opravte před další instalací

3. Příprava montážních bodů

• Vyjměte nové LED těleso z obalu a zkontrolujte, zda není poškozené
• Podle montážních otvorů na tělese nebo montážního návodu vyznačte na stropě/stěně body pro vrtání
• Použijte vodováhu k zajištění, že označené body jsou v rovině
• U některých typů těles:
• Prachotěsná tělesa (např. Libra): Typicky mají 2-4 montážní body na zadní straně tělesa
• Vodotěsná tělesa (např. Tri-Proof): Obvykle mají montážní klipy nebo úchyty na zadní straně

4. Vrtání a příprava montážních bodů

• Vyvrtejte otvory na označených místech
• Pro betonové stropy/stěny použijte vrták do betonu (obvykle 6-8 mm)
• Pro dřevěné povrchy použijte tenčí vrták do dřeva
• Pro sádrokarton použijte speciální hmoždinky do sádrokartonu
• Vložte hmoždinky do vyvrtaných otvorů (pokud vrtáte do pevného materiálu)
• U vodotěsných těles (Tri-Proof) často nejprve připevníte montážní klipy, do kterých se těleso později zacvakne

5. Příprava elektrického připojení

• Protáhněte přívodní kabel otvorem v tělese nebo kabelovou průchodkou
• U vodotěsných těles dbejte na správné těsnění kabelové průchodky
• U některých těles je třeba nejprve sejmout kryt prostoru s elektronikou
• Připravte si odpovídající délku kabelu pro snadné připojení

6. Montáž tělesa na strop/stěnu

• Přiložte těleso ke stropu/stěně a přišroubujte je pomocí připravených šroubů
• U vodotěsných těles (např. Tri-Proof) často stačí zacvaknout těleso do předem připevněných klipů
• U prachotěsných těles (např. Libra) většinou přišroubujete těleso přímo
• Utáhněte šrouby dostatečně, ale ne příliš, abyste nepoškodili těleso

7. Elektrické zapojení

• Odizolujte konce přívodních vodičů (cca 0,5-1 cm)
• Připojte vodiče ke svítidlu podle barevného značení (viz sekce "Správné zapojení vodičů")
• Fázový vodič (obvykle hnědý/černý) - k L
• Nulový vodič (modrý) - k N
• Zemnicí vodič (zelenožlutý) - k PE
• Použijte vhodné svorky nebo svorkovnice pro bezpečné spojení
• U vodotěsných těles dbejte na správné utěsnění kabelu v průchodce

8. Finalizace instalace

• Zkontrolujte, že všechny spoje jsou pevné a izolované
• Uspořádejte vodiče uvnitř tělesa tak, aby nedošlo k jejich poškození
• Uzavřete kryt elektrických spojů (pokud je součástí tělesa)
• Zkontrolujte, že těleso pevně drží na stropě/stěně
• Očistěte těleso od případných nečistot vzniklých při instalaci

9. Zapnutí a testování

• Zapněte jistič a ověřte, zda se těleso správně rozsvítí
• Zkontrolujte, zda těleso nevydává neobvyklé zvuky
• Ověřte, že všechny LED části správně svítí

Krok za krokem instalace závěsného LED tělesa

Závěsná montáž je ideální pro vyšší místnosti nebo prostory, kde chceme světlo umístit blíže k pracovní ploše. Zde je podrobný postup:

1. Vypnutí elektřiny

• Vypněte přívod elektřiny na jističi v rozvaděči
• Zkontrolujte zkoušečkou napětí, že ve vedení není proud
• Pro jistotu označte vypnutý jistič, aby ho nikdo nezapnul během vaší práce

2. Odstranění starého svítidla (pokud je to rekonstrukce)

• Opatrně demontujte stávající závěsné svítidlo
• Odpojte a označte elektrické vodiče
• Odstraňte závěsný systém, pokud nevyhovuje novému tělesu

3. Instalace závěsných prvků na strop

• Vyberte vhodný způsob zavěšení podle typu LED tělesa a vašich potřeb:
• Lankový závěsný systém - nejčastější řešení, estetické a snadno nastavitelné
• Řetízkový závěs - vhodný pro průmyslové prostory
• Pevné tyčové závěsy - poskytují nejstabilnější řešení
• Vyznačte body pro uchycení závěsů na stropě
• U většiny LED těles budete potřebovat 2 závěsné body
• U delších těles (>120 cm) zvažte použití 3 nebo více závěsných bodů
• Vyvrtejte otvory na označených místech do stropu
• Vložte hmoždinky odpovídající nosnosti (pozor na vyšší zatížení u těžších těles)
• Přišroubujte stropní kotvy nebo háky pro závěsný systém
• U vodotěsných těles (Tri-Proof) je třeba použít odolnější závěsné prvky
• U prachotěsných těles (Libra) můžete použít i designové závěsné systémy

4. Příprava přívodního kabelu

• Určete, kudy povede přívodní kabel
• Ideálně podél jednoho z lanových závěsů
• Můžete použít speciální závěsný systém s integrovaným vedením kabelu
• Upravte délku kabelu tak, aby byla dostačující pro pohodlné zapojení
• Protáhněte kabel stropem nebo podél závěsného prvku až k místu připojení tělesa

5. Instalace závěsů na LED těleso

• Na LED tělese identifikujte místa pro upevnění závěsů
• Obvykle jsou označena nebo předpřipravena výrobcem
• U některých těles je třeba nejprve instalovat závěsné úchyty
• Připevněte lankové/řetízkové závěsy k tělesu
• Zkontrolujte pevnost spojů - těleso bude viset dlouhodobě, proto musí být vše dobře zajištěno

6. Zavěšení tělesa

• S pomocí druhé osoby (doporučeno pro větší tělesa) zvedněte LED těleso
• Připojte závěsy ke stropním kotvám nebo hákům
• U lankových systémů:
• Provlékněte lanko stropní kotvou
• Nastavte požadovanou výšku svítidla
• Zajistěte lanko pomocí pojistky nebo šroubu v kotvě
• U řetízkových závěsů použijte vhodné háčky nebo karabiny

7. Nastavení výšky svítidla

• Nastavte všechny závěsy na stejnou délku pro zajištění vodorovné polohy tělesa
• Použijte vodováhu pro kontrolu, zda je těleso ve vodorovné poloze
• Pro lankové systémy:
• Povolte pojistku na lanku
• Upravte délku lanka
• Znovu utáhněte pojistku

8. Elektrické zapojení

• Připojte přívodní kabely k tělesu
• Fázový vodič (hnědý/černý) k L
• Nulový vodič (modrý) k N
• Zemnicí vodič (zelenožlutý) k PE
• Použijte vhodné svorky nebo svorkovnice
• U vodotěsných těles dbejte na řádné utěsnění kabelové průchodky
• Uspořádejte kabel podél závěsu pro estetický vzhled (případně použijte stahovací pásky)

9. Finalizace a testování

• Zkontrolujte, že všechny spoje jsou pevné
• Ujistěte se, že těleso je stabilní a nekývá se
• Zkontrolujte pevnost všech závěsných prvků
• Zapněte jistič a ověřte funkčnost tělesa
• Sledujte, zda se těleso nehoupe nebo nepohybuje nežádoucím způsobem

Správné zapojení vodičů

Správné elektrické zapojení je klíčové pro bezpečný a spolehlivý provoz LED zářivkových těles. Zde je podrobný postup pro různé typy těles a situací:

Základní zapojení

Všechna běžná LED tělesa se zapojují podle následujícího schématu:

1. Hnědý nebo černý vodič (fázový, označovaný jako L) - připojte k fázovému vodiči v elektrickém přívodu
2. Modrý vodič (nulový, označovaný jako N) - připojte k nulovému vodiči
3. Žlutozelený vodič (ochranný, označovaný jako PE) - připojte k ochrannému zemnicímu vodiči, pokud je k dispozici

Podle typu tělesa

Prachotěsná tělesa (např. Libra)

• Obvykle mají svorkovnici umístěnou přímo na tělese
• Po sejmutí krytu připojíte příslušné vodiče ke svorkovnici
• Některá tělesa mají barevně označené vstupy nebo schéma zapojení na krytu

Vodotěsná tělesa (např. Tri-Proof)

• Mají těsněnou kabelovou průchodku
• Kabelová průchodka musí být řádně utažena, aby byla zajištěna vodotěsnost
• Svorkovnice je obvykle umístěna pod vodotěsným krytem
• Po zapojení je třeba kryt pečlivě uzavřít a zkontrolovat těsnění

Tělesa s nouzovým zdrojem:

• Kromě standardního zapojení mají další svorky pro připojení k nepřerušovanému napájení
• Tyto svorky jsou obvykle označeny jako L' nebo "trvalá fáze"
• Tato fáze musí být připojena na okruh, který není vypínán běžným vypínačem, aby mohla nabíjet baterii nouzového modulu
• Zkontrolujte schéma zapojení dodávané s tělesem

Tělesa s pohybovým nebo soumrakovým senzorem:

• Základní zapojení je stejné jako u standardních těles
• Některé senzory mají možnost externího nastavení - zkontrolujte příslušné svorky a dokumentaci
• U některých modelů jsou na tělese přepínače nebo potenciometry pro nastavení citlivosti a časového zpoždění

Praktické tipy pro bezpečné zapojení

1. Používejte vhodné svorky:


• Pro běžné instalace jsou ideální samosvorné konektory typu Wago
• Pro vodotěsné instalace použijte vodotěsné spojky odpovídajícího IP krytí
• Nikdy nenechávejte spoje nezaizolované
2. Správné odizolování:


• Odizolujte pouze nezbytnou délku vodiče (8-10 mm)
• Zkontrolujte, že nejsou viditelné žádné holé měděné žíly mimo svorku
• U lankových vodičů použijte koncové dutinky nebo je pečlivě zkruťte
3. Zátěžová kapacita:


• Zkontrolujte, zda váš elektrický okruh zvládne přidat další LED těleso
• Moderní LED tělesa mají nižší spotřebu než klasické zářivky, ale při větším počtu je třeba zkontrolovat celkovou zátěž
4. Řetězení těles:


• Některá LED tělesa umožňují průchozí kabeláž pro zapojení více těles za sebou
• Vždy dodržujte maximální počet těles v řetězci specifikovaný výrobcem
• U řetězených vodotěsných těles zajistěte vodotěsnost všech průchodek
5. Zapojení přes vypínač:


• Vypínač se vždy zapojuje do fázového vodiče (L)
• Nikdy nepřerušujte nulový nebo zemnicí vodič

Kontrola a testování po instalaci

Po dokončení instalace je důležité provést důkladnou kontrolu, aby bylo zajištěno, že LED zářivkové těleso funguje správně a bezpečně:

1. Vizuální kontrola před zapnutím

Mechanická instalace:

• Přisazená tělesa: Ověřte, že těleso je pevně přichyceno ke stěně/stropu a nehýbe se
• Závěsná tělesa: Zkontrolujte, že závěsný systém je bezpečně připevněn a těleso visí rovně
• Ujistěte se, že všechny montážní šrouby jsou pevně dotaženy

Elektrické zapojení:

• Zkontrolujte, že všechny elektrické spoje jsou bezpečně uzavřeny
• U vodotěsných těles ověřte, že všechny průchodky a kryty jsou správně utěsněny
• Ujistěte se, že žádné vodiče nejsou viditelné nebo přístupné

2. První zapnutí

• Zapněte jistič
• Pozorujte, zda se LED těleso normálně rozsvítí
• Sledujte, zda nedochází k:
• Blikání nebo přerušovanému svícení
• Neobvyklým zvukům (bzučení, praskání)
• Nadměrnému zahřívání tělesa

3. Test funkčnosti po 15-30 minutách provozu

• Nechte těleso svítit 15-30 minut
• Zkontrolujte teplotu tělesa - mělo by být pouze mírně teplé, nikoli horké
• Ověřte, že všechny LED moduly svítí stejnou intenzitou
• Zkontrolujte, zda se intenzita světla v čase nemění

4. Speciální testy podle typu tělesa

Pro vodotěsná tělesa (Tri-Proof):

• Pokud je to možné a bezpečné, zkontrolujte vodotěsnost průchodek a spojů
• U venkovních instalací zvažte dodatečnou kontrolu po dešti

Pro tělesa s nouzovým modulem:

• Vypněte jistič a ověřte, že nouzové osvětlení funguje
• Změřte dobu, po kterou těleso svítí v nouzovém režimu (měla by odpovídat specifikaci)
• Po testu nechte baterii znovu plně nabít (obvykle 24 hodin)

Pro tělesa se senzorem:

• Otestujte pohybový senzor procházením sledovaného prostoru
• U soumrakového senzoru vyzkoušejte funkci simulací tmy (zakrytím senzoru)
• Nastavte vhodnou citlivost a časové zpoždění

Pro stmívatelná tělesa:

• Ověřte plynulost stmívání v celém rozsahu
• Zkontrolujte, zda při minimální intenzitě nedochází k blikání
• Otestujte funkci stmívání po delší době provozu (některé levnější LED tělesa mohou mít problémy se stmíváním po zahřátí)

Speciální funkce LED těles

Moderní LED zářivková tělesa často nabízejí pokročilé funkce, které je důležité správně nastavit a využívat:

Nouzové moduly

LED tělesa s nouzovým modulem poskytují osvětlení i při výpadku elektřiny, což je důležité zejména v únikových cestách a veřejných prostorách:

Princip funkce:

• Nouzový modul obsahuje baterii a obvody pro automatické přepnutí na bateriové napájení při výpadku
• Životnost baterie je obvykle 3-4 roky, poté je nutné ji vyměnit

Typy nouzových modulů:

• Neadresovatelné - jednoduché moduly, které se při výpadku automaticky aktivují
• Adresovatelné - lze je centrálně testovat a monitorovat v rámci inteligentního systému budovy

Nastavení a údržba:

• Po instalaci je nutné nechat baterii plně nabít (24 hodin) před prvním testováním
• Pravidelně testujte funkčnost (ideálně měsíčně) simulovaným výpadkem proudu
• Veďte záznamy o testování a plánujte včas výměnu baterií
• Dodržujte legislativní požadavky na nouzové osvětlení (ČSN EN 1838)

Senzory pohybu a soumraku

Tělesa se senzory umožňují automatické spínání osvětlení, čímž šetří energii a zvyšují komfort:

Nastavení pohybového senzoru:

• Citlivost detekce - nastavte podle velikosti sledovaného prostoru
• Časové zpoždění - jak dlouho zůstane světlo zapnuté po detekci pohybu (obvykle 30 sekund až 30 minut)
• Detekční úhel - některé senzory umožňují upravit úhel detekce

Nastavení soumrakového senzoru:

• Práh světelné intenzity - při jaké úrovni okolního světla se má osvětlení aktivovat
• Hystereze - zabraňuje častému zapínání a vypínání při hraničních světelných podmínkách

Kombinované senzory:

• Mnoho LED těles nabízí kombinaci pohybového a soumrakového senzoru
• Světlo se zapne pouze při detekci pohybu A zároveň když je dostatečná tma

Stmívání

Stmívatelná LED tělesa umožňují regulaci intenzity osvětlení podle potřeby:

Metody stmívání:

• DALI (Digital Addressable Lighting Interface) - digitální protokol umožňující přesné adresování a ovládání
• 0-10V - analogový systém s napěťovým signálem mezi 0V (minimum) a 10V (maximum)
• Triak/fázové stmívání - spínání pouze části sinusoidy napájecího napětí
• Bluetooth/WiFi - bezdrátové ovládání přes mobilní aplikaci

Praktické využití:

• Nastavení různých světelných scén pro různé činnosti
• Automatická regulace podle denní doby
• Integrace do systémů inteligentní budovy

Kompatibilita:

• Ne všechna LED tělesa jsou stmívatelná
• I stmívatelná tělesa vyžadují kompatibilní stmívač
• Zkontrolujte dokumentaci k tělesu pro ověření kompatibility

Teplota chromatičnosti (CCT)

Některá LED tělesa umožňují změnu teploty chromatičnosti (barvy světla):

Typy nastavení CCT:

• Přepínatelné - možnost přepínat mezi několika přednastavenými teplotami (např. 3000K/4000K/6000K)
• Plynule nastavitelné - možnost plynulé regulace v celém rozsahu (obvykle 2700K-6500K)

Způsoby ovládání:

• Přepínač přímo na tělese
• Ovládání přes vypínač (více přepnutí za sebou)
• Dálkový ovladač
• Mobilní aplikace nebo systém inteligentní domácnosti

Praktické využití:

• Teplejší světlo (2700-3000K) pro relaxační prostředí
• Neutrální světlo (4000K) pro kanceláře a pracovní prostory
• Studenější světlo (5000-6500K) pro technické práce vyžadující vysokou koncentraci

Energetická efektivita LED těles

LED zářivková tělesa s modulem přinášejí výrazné úspory energie ve srovnání s tradičními zářivkovými svítidly. Zde jsou klíčové informace o jejich energetické efektivitě:

Srovnání s konvenčními zářivkami

Úspora energie:

• LED tělesa spotřebovávají o 40-60% méně energie než klasická zářivková svítidla při stejném světelném výkonu
• Průměrná účinnost LED modulů je 100-160 lm/W oproti 60-90 lm/W u klasických zářivek

Příklady náhrady:

• Klasické zářivkové těleso 2x36W (celkem 72W + 10-15W předřadník) ≈ LED těleso 40W
• Zářivkové těleso 4x18W (celkem 72W + 10-15W předřadník) ≈ LED panel 36W

Nižší náklady na provoz:

• Při běžném využití 10 hodin denně, 5 dní v týdnu může jedno LED těleso ušetřit 150-200 kWh ročně
• Při současných cenách energie to znamená úsporu přibližně 1000-1300 Kč ročně na jedno těleso

Návratnost investice

• I když je pořizovací cena LED těles vyšší, návratnost investice je obvykle 1-3 roky v závislosti na:
• Době svícení (čím delší doba, tím rychlejší návratnost)
• Ceně energie
• Konkrétním typu nahrazovaného svítidla
• Po splacení počáteční investice generují LED tělesa čistou úsporu po zbytek své životnosti (dalších 10-15 let)

Ekologické aspekty

• Nižší spotřeba energie znamená nižší uhlíkovou stopu
• LED tělesa neobsahují rtuť (na rozdíl od klasických zářivek)
• Delší životnost znamená méně odpadu
• Moderní LED tělesa jsou navržena s ohledem na snadnou recyklaci

Údržba a servis

I když LED zářivková tělesa vyžadují mnohem méně údržby než klasická zářivková svítidla, pravidelná péče prodlouží jejich životnost a zajistí optimální výkon:

Pravidelná údržba

Čištění:

• Prachotěsná tělesa (např. Libra): Čistěte vnější povrch a difuzor podle potřeby (obvykle každých 6-12 měsíců) suchým nebo mírně navlhčeným hadříkem
• Vodotěsná tělesa (např. Tri-Proof): Otírejte povrch vlhkým hadříkem, případně použijte jemný čisticí prostředek bez abrazivních částic
• DŮLEŽITÉ: Před čištěním vždy vypněte napájení!

Kontrola upevnění:

• U přisazených těles zkontrolujte dotažení montážních šroubů (1x ročně)
• U závěsných těles ověřte stav závěsného systému, lanových svorek nebo řetězu (2x ročně)
• Zkontrolujte, zda nedošlo k uvolnění kabelových průchodek, zvláště u vodotěsných těles

Kontrola elektrického zapojení:

• Vizuálně zkontrolujte, zda nedošlo k poškození přívodního kabelu
• U starších instalací (3+ let) zvažte kontrolu dotažení svorek kvalifikovaným elektrikářem

Servis dle typu tělesa

LED tělesa s nouzovým modulem:

• Testujte funkčnost nouzového modulu pravidelně (ideálně 1x měsíčně) stisknutím testovacího tlačítka nebo vypnutím napájení
• Každé 3-4 roky vyměňte baterii v nouzovém modulu (obvykle Ni-Cd nebo Ni-MH akumulátor)
• Veďte záznamy o testech podle platné legislativy

Tělesa se senzory:

• Pravidelně kontrolujte funkčnost senzoru simulací podmínek pro sepnutí
• Čistěte kryt senzoru, aby nebyla omezena jeho citlivost
• Dle potřeby upravte nastavení citlivosti a časového zpoždění

Vodotěsná tělesa:

• Kontrolujte stav těsnění a průchodek
• Ověřte, zda do tělesa nevniká voda nebo vlhkost
• Zkontrolujte, zda nejsou na tělese viditelné známky koroze

Řešení běžných problémů

Těleso nesvítí vůbec:

1. Zkontrolujte, zda je v pořádku příslušný jistič
2. Ověřte, zda funguje napájení (pomocí zkoušečky)
3. Zkontrolujte připojení přívodního kabelu k tělesu
4. U těles se senzorem ověřte, zda není problém v nastavení senzoru

Těleso bliká nebo svítí přerušovaně:

1. Zkontrolujte všechna elektrická spojení
2. Ověřte, zda není těleso vystaveno kolísání napětí
3. U stmívatelných těles ověřte kompatibilitu s použitým stmívačem

Svítí jen část LED modulu:

1. Pokud svítí pouze část LED diod, může jít o poruchu LED modulu nebo driveru
2. V tomto případě kontaktujte dodavatele nebo výrobce pro záruční servis

Těleso se přehřívá:

1. Zajistěte, že kolem tělesa je dostatečný prostor pro cirkulaci vzduchu
2. Zkontrolujte, zda není překročena maximální provozní teplota místnosti
3. Ověřte, zda není těleso zakryto izolací nebo jiným materiálem

Časté chyby při instalaci

Vyvarujte se následujících chyb, které se často vyskytují při instalaci LED zářivkových těles:

Chyby při výběru tělesa

Nevhodné krytí IP:

• Chyba: Instalace tělesa s nízkým krytím IP do vlhkého prostředí
• Důsledek: Vniknutí vlhkosti může způsobit zkrat, poškození elektroniky nebo korozi
• Řešení: Pro vlhké prostory vždy vybírejte tělesa s krytím minimálně IP65

Nesprávný světelný výkon:

• Chyba: Nahrazení zářivkového svítidla LED tělesem s příliš nízkým nebo vysokým světelným tokem
• Důsledek: Nedostatečné nebo naopak příliš intenzivní osvětlení
• Řešení: Porovnejte lumeny, ne watty; počítejte s účinností 100-160 lm/W u LED

Ignorování UGR (oslnění):

• Chyba: Výběr tělesa s vysokou hodnotou UGR do pracovních prostor
• Důsledek: Nepříjemné oslnění způsobující únavu očí a snížení produktivity
• Řešení: Pro kanceláře a učebny volte tělesa s UGR ≤ 19, pro průmyslové prostory UGR ≤ 22

Chyby při montáži

Nedostatečné upevnění:

• Chyba: Použití nevhodných hmoždinek nebo příliš slabých šroubů
• Důsledek: Těleso se může uvolnit a spadnout
• Řešení: Používejte kotvicí prvky odpovídající typu povrchu a hmotnosti tělesa

Nesprávná rozteč montážních bodů:

• Chyba: Nedodržení doporučené vzdálenosti mezi montážními body
• Důsledek: Deformace tělesa, nestabilní instalace
• Řešení: Vždy se držte rozměrů uvedených v montážním návodu

Nerovnoměrné zavěšení:

• Chyba: Nestejná délka závěsů u závěsných těles
• Důsledek: Nerovnoměrné osvětlení, estetický problém, možné poškození tělesa
• Řešení: Používejte vodováhu a přesně nastavte délku všech závěsů

Chyby v elektroinstalaci

Nesprávné zapojení vodičů:

• Chyba: Záměna fázového a nulového vodiče nebo nesprávné zapojení stmívacích vodičů
• Důsledek: Nefunkčnost tělesa, bezpečnostní riziko
• Řešení: Dodržujte barevné značení a používejte zkoušečku pro identifikaci vodičů

Nedostatečná izolace spojů:

• Chyba: Nezaizolované spoje nebo použití nevhodných svorek
• Důsledek: Riziko zkratu, úrazu elektrickým proudem
• Řešení: Používejte vhodné svorky nebo spojky, všechny spoje řádně izolujte

Poškození kabelové průchodky:

• Chyba: Nadměrné utažení nebo mechanické poškození průchodky u vodotěsných těles
• Důsledek: Narušení vodotěsnosti, vniknutí vody do tělesa
• Řešení: Dbejte na opatrnou manipulaci s průchodkami, utahujte je přiměřenou silou

Přetížení elektrického okruhu:

• Chyba: Zapojení příliš mnoha těles na jeden okruh
• Důsledek: Vyhazování jističe, přehřívání kabeláže
• Řešení: Spočítejte celkový příkon a nepřekračujte maximální zatížení okruhu

Chyby při dokončování instalace

Nepořádek v kabeláži:

• Chyba: Neuspořádané kabely uvnitř tělesa
• Důsledek: Riziko poškození kabelů, složitější budoucí údržba
• Řešení: Pečlivě uspořádejte kabely a zajistěte, aby nebyly skřípnuté nebo napnuté

Nedostatečné vyčištění po instalaci:

• Chyba: Ponechání nečistot, zbytků obalů nebo vrtacího prachu na tělese
• Důsledek: Snížení světelného výkonu, estetický problém, riziko požáru
• Řešení: Po dokončení instalace těleso důkladně očistěte

Absence závěrečného testování:

• Chyba: Nezkoušení všech funkcí tělesa po instalaci
• Důsledek: Pozdější zjištění problémů, které je složitější řešit
• Řešení: Vždy proveďte komplexní testování všech funkcí tělesa

Chyby při speciálních instalacích

U stmívatelných těles:

• Chyba: Použití nekompatibilního stmívače
• Důsledek: Nefunkční stmívání, blikání, poškození driveru
• Řešení: Vždy používejte stmívač doporučený výrobcem LED tělesa

U těles s nouzovým modulem:

• Chyba: Zapojení nepřerušované fáze na běžný vypínaný okruh
• Důsledek: Baterie se nenabíjí, nouzové osvětlení nefunguje
• Řešení: Zajistěte, aby nepřerušovaná fáze byla skutečně trvale pod napětím

U řetězených těles:

• Chyba: Překročení maximálního počtu těles v řetězci
• Důsledek: Přetížení, pokles napětí na konci řetězce
• Řešení: Dodržujte limity stanovené výrobcem (obvykle 10-15 těles podle typu)

Časté dotazy (FAQ)

Obecné otázky

Jaký je rozdíl mezi LED zářivkovými tělesy a klasickými zářivkovými svítidly?

 LED zářivková tělesa obsahují integrovaný LED modul místo výměnných zářivkových trubic. Nabízejí úsporu energie 40-60%, delší životnost (až 70 000 hodin), okamžitý start bez blikání, možnost častého spínání bez vlivu na životnost a neobsahují rtuť.

Jak vybrat správný výkon LED tělesa pro náhradu stávajícího zářivkového svítidla?

 Pro náhradu použijte tento přibližný převod na základě světelného toku:

• 2x18W zářivkové svítidlo ≈ 20-25W LED těleso
• 2x36W zářivkové svítidlo ≈ 36-40W LED těleso
• 2x58W zářivkové svítidlo ≈ 50-60W LED těleso
• 4x18W zářivkový panel ≈ 40W LED panel

Jaká je životnost LED zářivkových těles?

 Kvalitní LED moduly mají životnost 50 000 až 70 000 hodin do poklesu na 70% původního světelného výkonu. Při běžném používání 10 hodin denně to představuje více než 13 let provozu. Elektronika (drivery) může mít kratší životnost, obvykle 30 000-50 000 hodin.

Je nutné LED tělesa uzemnit?

 Ano, všechna LED tělesa s kovovým krytem (třídy ochrany I) musí být uzemněna připojením ochranného vodiče. Pouze tělesa s dvojitou izolací (třída ochrany II) nevyžadují uzemnění, ale i tak je vhodné ochranný vodič přivést, pokud je v instalaci k dispozici.

Otázky o instalaci

Mohu instalovat LED těleso sám, nebo potřebuji elektrikáře?

 Pokud máte základní znalosti elektroinstalace a dodržujete bezpečnostní postupy, můžete jednodušší instalace provést sami. Vždy však musíte zajistit, že před zahájením prací je vypnutý proud. Pro složitější instalace (stmívání, nouzové osvětlení) nebo pokud si nejste jisti, doporučujeme oslovit kvalifikovaného elektrikáře.

Jaké krytí IP potřebuji pro různé prostory?

• Běžné vnitřní prostory (kanceláře, školy): IP20-IP44
• Kuchyně, prádelny, vlhké prostory: IP44-IP54
• Venkovní přístřešky, nevytápěné haly: IP65
• Venkovní nechráněné prostory: IP66
• Umývárny, myčky, potravinářské provozy: IP66-IP67
• Bazény a prostory s rizikem ponoření: IP68

Jakým způsobem se LED tělesa připevňují ke stropu?

 Záleží na typu tělesa:

• Prachotěsná tělesa (Libra): Obvykle přímé přišroubování ke stropu nebo stěně
• Vodotěsná tělesa (Tri-Proof): Často pomocí montážních klipů, do kterých se těleso zacvakne
• Závěsná instalace: Pomocí lankových závěsů, řetízků nebo pevných tyčí

Jak daleko od sebe mám instalovat LED tělesa pro rovnoměrné osvětlení?

 Obecné pravidlo je instalovat tělesa ve vzdálenosti odpovídající 1-1,5 násobku montážní výšky. Například při instalaci ve výšce 3 metry by měla být tělesa od sebe vzdálena přibližně 3-4,5 metru. Pro přesné hodnoty doporučujeme světelně-technický výpočet.

Otázky o speciálních funkcích

Jak funguje nouzový modul v LED tělese?

Nouzový modul obsahuje baterii a elektroniku, která při výpadku proudu automaticky přepne na bateriové napájení. LED těleso pak svítí sníženým výkonem (obvykle 10-25% běžného výkonu) po dobu 1-3 hodin podle typu baterie. Po obnovení napájení se baterie automaticky dobíjí.

Mohu použít standardní stmívač pro LED tělesa?

 Ne, běžné stmívače pro klasické žárovky obvykle nefungují s LED tělesy. Potřebujete speciální LED stmívač a zároveň stmívatelné LED těleso. Existuje několik typů stmívání (DALI, 0-10V, Triak), které nejsou vzájemně kompatibilní.

Jak nastavím pohybový senzor na LED tělese?

Většina senzorových LED těles má nastavitelné parametry pomocí malých přepínačů nebo potenciometrů na tělese nebo senzoru:

• TIME: Doba, po kterou zůstane světlo zapnuté po detekci pohybu (obvykle 5 sekund až 30 minut)
• LUX: Úroveň okolního světla, při které senzor aktivuje světlo (od denního světla po úplnou tmu)
• SENS: Citlivost detekce pohybu (dosah senzoru)

Co znamená CCT u LED těles a jak se nastavuje?

CCT (Correlated Color Temperature) označuje teplotu chromatičnosti světla měřenou v Kelvinech. Některá LED tělesa umožňují volbu mezi různými teplotami, typicky:

• Teplá bílá (2700-3000K): Připomíná žárovkové světlo, vhodné pro odpočinkové prostory
• Neutrální bílá (4000K): Univerzální, vhodná pro kanceláře a pracovní prostory
• Studená bílá (5000-6500K): Připomíná denní světlo, zvyšuje koncentraci

Nastavení se provádí přepínačem na tělese, pomocí dálkového ovladače nebo aplikace.

Otázky o údržbě

Mohu vyměnit LED modul, když přestane fungovat?

U kvalitních LED těles je obvykle možné vyměnit samostatný LED modul nebo driver, když dojde k jejich poruše. Vždy kontaktujte výrobce nebo dodavatele pro správné náhradní díly. Výměnu by měl provádět kvalifikovaný elektrikář.

Jak často je třeba čistit LED tělesa?

Záleží na prostředí:

• Čisté kancelářské prostory: 1x ročně
• Mírně prašné prostředí: 2x ročně
• Průmyslové nebo venkovní prostředí: 3-4x ročně

Jak dlouho vydrží baterie v nouzovém modulu?

 Obvykle 3-4 roky, poté je třeba ji vyměnit. Životnost baterie závisí na četnosti výpadků elektřiny a kvalitě baterie. Pravidelné testování pomáhá odhalit snižující se kapacitu baterie.

Mohu dodatečně přidat pohybový senzor k již instalovanému LED tělesu?

Ve většině případů ano. Existují externí pohybové senzory, které lze instalovat mezi přívodní kabel a LED těleso. Některé výrobci nabízejí i dodatečné senzory kompatibilní s jejich LED tělesy.



Kontakt



Potřebujete poradit s výběrem nebo instalací LED zářivkových těles? Neváhejte nás kontaktovat:

Telefon: +420 602 658 319
Email: info@ledsviti.cz
