Praktický průvodce instalací nouzového osvětlení na baterie

Obsah

1. Úvod
2. Typy nouzového osvětlení
3. Jak vybrat správné nouzové osvětlení
4. Instalace nouzového osvětlení
5. Zákonné normy a bezpečnostní standardy
6. Testování a kontrola po instalaci
7. Údržba a servis nouzových svítidel
8. Energetická efektivita nouzového osvětlení
9. Často kladené otázky (FAQ)
10. Kontakt

Úvod

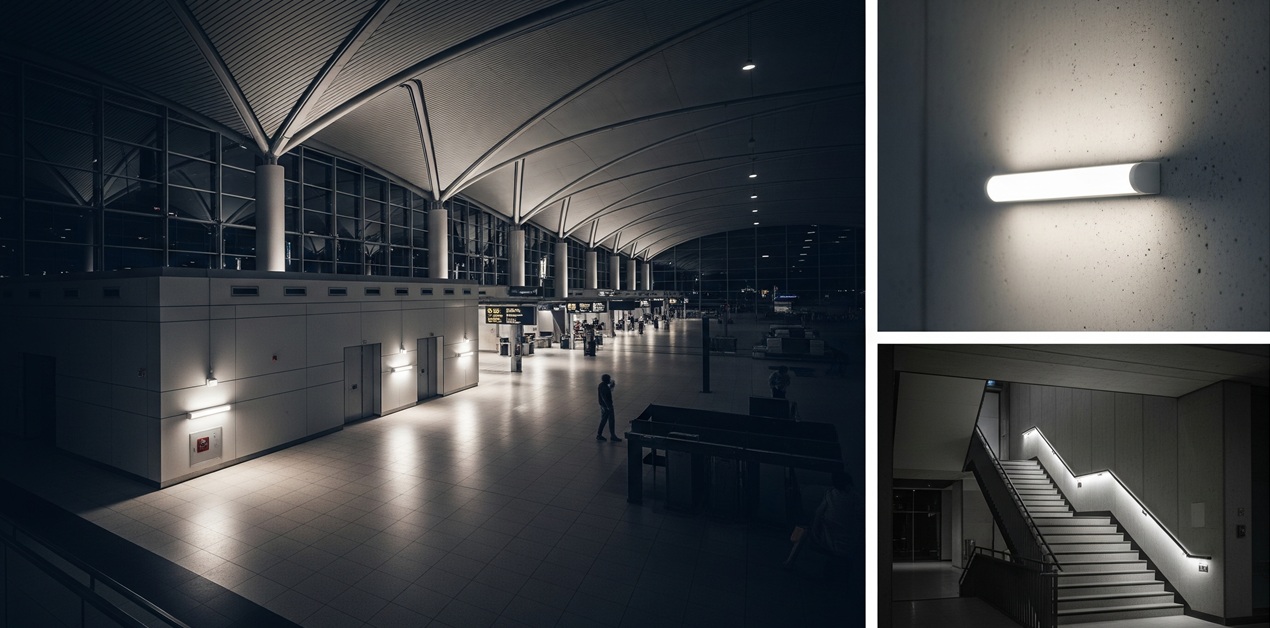

Nouzové osvětlení na baterie je typ svítidla, které se automaticky aktivuje v případě výpadku elektrického proudu. Tato světla jsou navržena tak, aby poskytovala dostatečné osvětlení pro bezpečný pohyb osob v prostoru při nečekaném zatemnění. Díky napájení z vestavěných baterií může toto osvětlení fungovat nezávisle na hlavním elektrickém rozvodu, což je klíčové v krizových situacích.

Typy nouzového osvětlení

Nouzové osvětlení se dělí na dva základní typy podle způsobu provozu:

1. Permanentní nouzové osvětlení

Tento typ osvětlení svítí nepřetržitě, bez ohledu na to, zda je k dispozici síťové napájení. Při výpadku proudu automaticky přepne na bateriové napájení. Používá se především tam, kde je potřeba trvalého osvětlení, například u bezpečnostních značek a únikových cest.

2. Nepermanentní nouzové osvětlení

Tato světla jsou v běžném provozu vypnutá a aktivují se pouze při výpadku elektrické energie. Jsou účinnější z hlediska spotřeby energie a životnosti baterií, protože se používají jen v případě potřeby.

Z hlediska účelu pak můžeme nouzové osvětlení rozdělit na:

• Nouzové únikové osvětlení - Slouží k osvětlení únikových cest a je umístěno tak, aby zajistilo bezpečnou evakuaci.
• Protipanické osvětlení - Instaluje se ve větších prostorech pro prevenci paniky a zajištění orientace.
• Osvětlení rizikových prostorů - Speciální typ osvětlení pro pracoviště s vysokým rizikem, které zajišťuje bezpečnost i při výpadku elektřiny.

Jak vybrat správné nouzové osvětlení

Při výběru nouzového osvětlení na baterie je třeba zvážit několik klíčových faktorů:

Výdrž baterie

Vyberte světlo, jehož baterie poskytuje dostatečně dlouhou dobu svícení. Podle norem by nouzové osvětlení mělo fungovat minimálně 1-3 hodiny po výpadku proudu. Kvalitní nouzová svítidla obvykle nabízejí výdrž 3 hodiny, což je dostatečný čas pro bezpečnou evakuaci nebo řešení výpadku elektřiny.

Světelný výkon

Svítidlo musí poskytovat dostatečnou intenzitu světla, aby umožnilo bezpečný pohyb osob. Minimální požadavky na intenzitu osvětlení jsou definovány v normách (např. pro únikové cesty je to minimálně 1 lux na úrovni podlahy). Světelný tok se udává v lumenech (lm) - čím vyšší hodnota, tím jasnější osvětlení.

Typ a kvalita baterií

Pro nouzové osvětlení se nejčastěji používají tyto typy baterií:

• NiCd (nikl-kadmiové) - Tradiční volba, odolné, ale ekologicky méně příznivé
• NiMH (nikl-metal hydridové) - Lepší kapacita než NiCd, šetrnější k životnímu prostředí
• Li-Ion (lithium-iontové) - Nejmodernější typ, vysoká kapacita, nízká hmotnost, ale vyšší cena

Doba nabíjení

Je důležité vědět, jak dlouho trvá plné nabití baterií po jejich vybití. Kvalitní systémy by měly být schopné plného nabití do 24 hodin.

Snadná instalace a údržba

Vyberte svítidla, která jsou jednoduchá na instalaci a nevyžadují složitou údržbu. Některé modely nabízejí možnost snadné výměny baterií bez nutnosti demontáže celého zařízení.

Testovací funkce

Kvalitní nouzová svítidla mají zabudované testovací tlačítko, které umožňuje pravidelně kontrolovat jejich funkčnost bez nutnosti skutečného výpadku proudu. Některé pokročilé modely nabízejí i automatické testování s LED indikátory stavu systému.

Instalace nouzového osvětlení

Výběr vhodného místa

Správné umístění nouzového osvětlení je klíčové pro jeho efektivní funkci. Nouzová světla by měla být strategicky rozmístěna tak, aby zajistila dostatečné osvětlení všech důležitých prostorů a únikových cest. Zde jsou důležité zásady:

• Únikové cesty - Chodby, schodiště a všechny prostory, které tvoří únikovou cestu, musí být dostatečně osvětleny.
• Východy a únikové východy - Místa nad dveřmi nebo v jejich bezprostřední blízkosti jsou ideální pro nouzové osvětlení.
• Křižovatky a změny směru - V místech, kde se mění směr únikové cesty nebo kde se cesty kříží, je nutné instalovat nouzové osvětlení.
• Místa první pomoci - Prostory s vybavením první pomoci, jako jsou lékárničky nebo defibrilátory, by měly být osvětleny nouzovým světlem.
• Protipožární vybavení - Hasicí přístroje, hydranty a další protipožární zařízení by měly být osvětleny pro snadné nalezení v případě nouze.
• Výtahy a technické místnosti - Tyto prostory vyžadují speciální pozornost z hlediska nouzového osvětlení.

Správné rozměry a vzdálenosti

Pro zajištění optimálního osvětlení je důležité dodržet správné rozměry a vzdálenosti při instalaci:

• Výška montáže - Optimální výška pro montáž nouzového osvětlení je mezi 2 a 2,5 metru od podlahy. Tato výška zajišťuje dostatečné rozptýlení světla a minimalizuje možnost blokování světla nábytkem nebo jinými překážkami.


• Vzdálenost mezi světly - Vzdálenost mezi jednotlivými světly by měla být taková, aby nevznikaly tmavé zóny. Obecně platí, že světelné kužely sousedních světel by se měly mírně překrývat pro zajištění kontinuálního osvětlení. Typicky je to vzdálenost 5-10 metrů v závislosti na intenzitě světla a uspořádání prostoru.


• Osvětlení schodišť - Na schodištích je důležité umístit světla tak, aby byly osvětleny všechny schody. Typicky se instalují na každém patře a v mezipatrech u dlouhých schodišť.


• Osvětlení východů - Světla nad východy by měla být umístěna přímo nad dveřmi nebo v jejich bezprostřední blízkosti, aby jasně označovala místo východu.



Návod na instalaci krok za krokem

Instalace nouzového osvětlení na baterie je proces, který může při dodržení správných postupů zvládnout i méně zkušený uživatel. Zde je podrobný návod:

Potřebné nářadí a materiál:

• Nouzové světlo s bateriovým napájením
• Šroubovák (plochý a křížový)
• Vrtačka a vrtáky odpovídající typu stěny/stropu
• Hmoždinky a šrouby (obvykle součástí balení svítidla)
• Vodováha pro přesné vyrovnání
• Metr nebo pravítko
• Tužka pro označení míst vrtání
• Izolační páska (pro případné izolování vodičů)

Postup instalace:

1. Příprava


• Před zahájením instalace si pečlivě přečtěte návod k použití konkrétního svítidla.
• Vypněte hlavní jistič, pokud budete pracovat s elektrickým připojením.
• Připravte si všechny potřebné nástroje a materiály.
2. Označení místa montáže


• Pomocí tužky označte místo, kam chcete svítidlo umístit.
• Použijte vodováhu, abyste zajistili, že označení jsou ve vodorovné poloze.
• U světel, která se montují na stěnu, doporučujeme výšku 2-2,5 metru od podlahy.
3. Montáž držáku/základny


• Většina nouzových světel má oddělitelnou základnu nebo držák, který se nejprve připevní na stěnu či strop.
• Podle označení vyvrtejte otvory pro hmoždinky.
• Vložte hmoždinky do otvorů a přišroubujte základnu pomocí šroubů.
4. Elektrické připojení (pokud je relevantní)


• U svítidel, která jsou trvale připojena k elektrické síti, proveďte zapojení podle schématu v návodu.
• Ujistěte se, že všechny spoje jsou pevné a izolované.
• Nouzová světla na baterie, která nemají síťové napájení, tento krok nevyžadují.
5. Vložení baterií


• Otevřete kryt prostoru pro baterie.
• Vložte baterie podle vyznačené polarity (+ a -).
• Zavřete kryt prostoru pro baterie.
6. Připevnění svítidla k základně


• Připojte hlavní část svítidla k již namontované základně.
• Zkontrolujte, zda je svítidlo bezpečně připevněno.
7. Testování


• Zapněte hlavní jistič (pokud byl vypnut).
• Otestujte funkčnost svítidla pomocí testovacího tlačítka.
• Zkontrolujte, zda světlo správně funguje a má dostatečný jas.
8. Finální úpravy


• Nastavte případné směrové prvky světla pro optimální osvětlení prostoru.
• Ujistěte se, že všechny části jsou bezpečně upevněny.

Nejčastější chyby při instalaci

Při instalaci nouzového osvětlení se často vyskytují určité chyby, kterým je dobré se vyhnout:

1. Nevhodné umístění


• Instalace světel na místa, kde jejich účinnost není optimální, například příliš nízko, kde mohou být zakryta nábytkem, nebo do míst, kde nepomáhají při navigaci k východům.
2. Nedostatečný počet světel


• Příliš velké vzdálenosti mezi jednotlivými světly mohou vést k tmavým zónám, které nejsou dostatečně osvětleny.
3. Ignorování předpisů a norem


• Nedodržení standardů může vést nejen k nedostatečnému osvětlení v případě nouze, ale také k právním problémům při inspekcích.
4. Zanedbání testování


• Po instalaci je kritické důkladně otestovat všechna světla, aby byla zajištěna jejich správná funkce v případě skutečné nouze.
5. Použití nekvalitních komponentů


• Levné nebo nekvalitní baterie a světla mohou selhat právě v kritickém okamžiku, kdy jsou nejvíce potřebné.
6. Nesprávné zapojení


• U svítidel s elektrickým připojením může nesprávné zapojení vést k nefunkčnosti nebo dokonce k bezpečnostním rizikům.
7. Nedostatečná údržba


• Zanedbání pravidelných kontrol a výměny baterií může způsobit, že systém selže právě tehdy, když je nejvíce potřeba.

Zákonné normy a bezpečnostní standardy

Instalace nouzového osvětlení podléhá přísným předpisům a normám, které zajišťují, že systém poskytne dostatečnou bezpečnost v případě nouze:

Klíčové normy v České republice:

• ČSN EN 1838 - Tato norma definuje světelně-technické požadavky na nouzové osvětlení, včetně minimální intenzity osvětlení, rovnoměrnosti a dalších parametrů.


• ČSN EN 50172 - Stanovuje požadavky na systémy nouzového únikového osvětlení v budovách, včetně instalace, provozu a údržby.


• ČSN EN 60598-2-22 - Specifikuje požadavky na svítidla pro nouzové osvětlení.


• ČSN 73 0802 a ČSN 73 0804 - Tyto požární normy obsahují také požadavky na únikové cesty a jejich osvětlení.



Základní bezpečnostní požadavky:

• Minimální intenzita osvětlení - Na únikových cestách musí být zajištěna minimální intenzita osvětlení 1 lux měřeno 0,15 m nad podlahou.


• Doba funkčnosti - Nouzové osvětlení musí fungovat minimálně po dobu nutnou k bezpečné evakuaci, typicky 1-3 hodiny v závislosti na typu budovy.


• Doba náběhu - Nouzové osvětlení musí dosáhnout požadované intenzity osvětlení do 5 sekund od výpadku běžného osvětlení (v některých případech je požadován náběh do 0,5 sekundy).


• Pravidelné kontroly - Systém nouzového osvětlení musí být pravidelně kontrolován a testován, typicky jednou měsíčně pro funkční zkoušku a jednou ročně pro zkoušku plné doby funkčnosti.



Testování a kontrola po instalaci

Jakmile je nouzové osvětlení nainstalováno, je nezbytné provést důkladné testování, aby byla zajištěna jeho správná funkce v případě skutečné nouzové situace:

1. Vizuální kontrola

• Umístění - Zkontrolujte, zda jsou všechna světla umístěna podle plánu a pokrývají všechny potřebné oblasti.
• Montáž - Ujistěte se, že jsou všechna světla bezpečně připevněna a nehrozí jejich uvolnění.
• Poškození - Zkontrolujte, zda nejsou na svítidlech viditelné známky poškození, které by mohly ovlivnit jejich funkčnost.

2. Funkční test

• Testovací tlačítko - Každé svítidlo by mělo mít testovací tlačítko. Stiskněte ho a ověřte, že se světlo zapne a svítí s dostatečnou intenzitou.
• Simulace výpadku proudu - Pro komplexnější test vypněte hlavní jistič nebo odpojte konkrétní okruh, abyste simulovali skutečný výpadek proudu. Všechna nouzová světla by se měla automaticky aktivovat.

3. Měření intenzity osvětlení

• Pro přesné ověření, zda osvětlení splňuje normy, lze použít luxmetr k měření intenzity světla na klíčových místech, zejména na únikových cestách a u východů.
• Na únikových cestách by měla být minimální intenzita 1 lux měřena 0,15 m nad podlahou.

4. Test výdrže baterie

• Proveďte test, kdy necháte nouzové osvětlení zapnuté na baterie po dobu, kterou výrobce uvádí jako minimální výdrž.
• Ujistěte se, že svítidla poskytují dostatečné osvětlení po celou tuto dobu bez výrazného snížení intenzity.

5. Dokumentace výsledků

• Zaznamenejte výsledky všech testů pro budoucí reference a případné kontroly.
• Dokumentace by měla obsahovat informace o datu instalace, provedených testech, pozorovaných problémech a jejich řešení.

6. Pravidelné následné testy

• Naplánujte harmonogram pravidelných testů, které budou prováděny po celou dobu životnosti systému.
• Měsíční krátké funkční testy a roční testy plné doby funkčnosti jsou minimem pro zajištění spolehlivosti systému.

Údržba a servis nouzových svítidel

Pravidelná údržba je klíčová pro zajištění dlouhodobé spolehlivosti nouzového osvětlení. Zde jsou hlavní body, na které je třeba se zaměřit:

Pravidelné kontroly

Pro zajištění trvalé funkčnosti nouzového osvětlení je nezbytné provádět následující kontroly:

• Měsíční kontrola - Krátký funkční test (typicky 30 sekund) pro ověření, že se světla zapnou a fungují správně.
• Roční kontrola - Úplný test výdrže, kdy se ověřuje, zda baterie dokáže napájet světlo po celou požadovanou dobu (typicky 1-3 hodiny).

Výměna baterií

Baterie v nouzovém osvětlení mají omezenou životnost a je třeba je pravidelně měnit:

• Četnost výměny - Typicky každé 3-4 roky, v závislosti na typu baterie a podmínkách provozu.
• Známky potřeby výměny - Snížená výdrž baterie při testování, neschopnost dosáhnout plné intenzity světla, nebo výstražné indikátory na svítidle.
• Správný typ baterií - Vždy používejte baterie doporučené výrobcem, s odpovídajícími parametry a kvalitou.

Čištění svítidel

Pravidelné čištění pomáhá udržet optimální světelný výkon:

• Frekvence čištění - Minimálně jednou za 6 měsíců, častěji v prašném prostředí.
• Postup čištění - Vypněte napájení, odstraňte prach a nečistoty z povrchu světla měkkým suchým hadříkem. Pro odolnější nečistoty můžete použít mírně navlhčený hadřík s jemným čisticím prostředkem.
• Čištění optických částí - Při čištění difuzorů a reflektorů buďte obzvláště opatrní, abyste je nepoškrábali nebo jinak nepoškodili.

Kontrola a údržba elektrických komponentů

• Kontrola spojů - Zkontrolujte, zda nejsou elektrické spoje uvolněné nebo poškozené.
• Koroze - Hledejte známky koroze na kontaktech baterií a dalších elektrických částech.
• Poškozené kabely - Zkontrolujte, zda nejsou poškozené nebo opotřebované kabely a případně je vyměňte.

Nářadí pro instalaci a údržbu

1. Základní elektrikářské nářadí


• Sada šroubováků (ploché i křížové)
• Kleště (kombinované, štípací, odizolovací)
• Elektrická vrtačka s sadou vrtáků
2. Měřicí přístroje


• Multimetr pro kontrolu baterií a elektrických obvodů
• Luxmetr pro měření intenzity osvětlení
• Detektor napětí pro bezpečnou práci
3. Příslušenství


• Kvalitní izolační páska
• Kabelové spojky a svorky
• Hmoždinky a šrouby různých velikostí
• Značkovače a tužky pro označení míst instalace

Příslušenství pro údržbu

1. Čisticí prostředky


• Neabrazivní čističe pro údržbu svítidel
• Antistatické utěrky
• Stlačený vzduch pro odstranění prachu z těžko dostupných míst
2. Testovací zařízení


• Simulátor výpadku proudu pro komplexní testování
• Časovač pro testy výdrže baterie

Energetická efektivita nouzového osvětlení

Moderní přístup k nouzovému osvětlení klade důraz na energetickou efektivitu, která zajišťuje delší výdrž baterií a nižší provozní náklady:

Výběr energeticky úsporných komponentů

LED technologie

LED osvětlení nabízí výrazně vyšší energetickou účinnost než tradiční žárovky či zářivky:

• Spotřebovává až o 80 % méně energie než tradiční žárovky
• Poskytuje více světla na watt spotřebované energie
• Má delší životnost (až 50 000 hodin), což snižuje potřebu výměn

Efektivní baterie

Výběr správného typu baterie má zásadní vliv na energetickou účinnost:

• Lithium-iontové baterie mají vyšší energetickou hustotu a lepší cyklovatelnost
• Moderní Ni-MH baterie nabízejí dobrý kompromis mezi cenou a výkonem
• Správně dimenzovaná kapacita baterie zajišťuje optimální rovnováhu mezi výdrží a náklady

Inteligentní řízení spotřeby

Adaptivní intenzita osvětlení

• Systémy, které přizpůsobují jas podle okolních podmínek a potřeb
• Vyšší intenzita na klíčových místech (schodiště, východy) a nižší v méně kritických zónách

Řízení podle přítomnosti osob

• Senzory pohybu aktivující plnou intenzitu pouze v oblastech s pohybem osob
• Režim sníženého výkonu v době, kdy není detekován pohyb

Solární nabíjení

Pro místa s dostatkem přirozeného světla lze využít solární nabíjení baterií:

• Solární panely integrované do svítidel pro průběžné dobíjení
• Hybridní systémy kombinující síťové a solární napájení
• Zcela autonomní řešení pro odlehlé lokality

Pravidelná údržba pro udržení efektivity

• Čištění světelných zdrojů a optických prvků pro zachování světelného výkonu
• Kontrola a včasná výměna degradujících baterií
• Aktualizace firmware a nastavení u smart systémů

Často kladené otázky (FAQ)

Obecné otázky

Jak dlouho vydrží nouzové osvětlení svítit?

 Dle norem musí nouzové osvětlení fungovat minimálně 1-3 hodiny po výpadku proudu, v závislosti na typu budovy a jejím využití. Kvalitní systémy obvykle poskytují výdrž 3 hodiny, některé až 8 hodin.

Je instalace nouzového osvětlení povinná?

V mnoha typech budov ano. Povinnost instalace nouzového osvětlení je dána vyhláškou o požární bezpečnosti staveb a dalšími předpisy. Týká se zejména veřejných budov, obchodních center, škol, zdravotnických zařízení, průmyslových objektů a vícepatrových bytových domů.

Jak často je potřeba měnit baterie v nouzovém osvětlení?

Životnost baterií se liší podle typu a kvalitě, ale obecně je doporučeno měnit baterie každé 3-4 roky. Pravidelné testování může odhalit nutnost dřívější výměny.

Instalace a údržba

Mohu instalovat nouzové osvětlení svépomocí nebo potřebuji elektrikáře?

 Bateriová nouzová světla, která nejsou trvale připojena k elektrické síti, může instalovat i laik. Pro systémy napojené na elektroinstalaci je ze zákona nutné využít služeb kvalifikovaného elektrikáře s příslušnou odborností.

Jak často bych měl testovat nouzové osvětlení?

Doporučuje se provádět krátký funkční test jednou měsíčně a komplexní test výdrže jednou ročně. Některé moderní systémy provádějí testování automaticky.

Co dělat, když nouzové světlo nefunguje při testu?

 Nejprve zkontrolujte baterie a jejich kontakty. Pokud je problém jinde, může být nutné vyměnit celou jednotku nebo její elektronické komponenty. V případě složitějších systémů kontaktujte odborníka.

Technické dotazy

Jaký je rozdíl mezi permanentním a nepermanentním nouzovým osvětlením?

 Permanentní nouzové osvětlení svítí neustále a při výpadku proudu přepne na bateriové napájení. Nepermanentní osvětlení je v běžném provozu vypnuté a aktivuje se pouze při výpadku elektřiny.

Proč používat LED technologii pro nouzové osvětlení?

 LED technologie nabízí nižší spotřebu energie (delší výdrž na baterie), delší životnost, větší odolnost proti nárazům a vibracím a vyšší světelnou účinnost.

Jak velký prostor dokáže jedno nouzové světlo osvětlit?

To závisí na výkonu světla, jeho umístění a požadavcích norem. Typicky jedno svítidlo pokryje prostor o ploše 20-40 m² při montáži ve standardní výšce 2,5 metru. Přesné umístění by mělo vycházet z projektu osvětlení.

Právní a bezpečnostní otázky

Jaké jsou postihy za nesprávnou instalaci nouzového osvětlení?

Nedodržení předpisů může vést k finančním pokutám, v krajním případě i k trestní odpovědnosti v případě, že by nedostatečné osvětlení přispělo ke zranění osob při evakuaci. Také pojišťovny mohou odmítnout plnění, pokud zjistí, že nouzové osvětlení neodpovídalo normám.

Potřebuji dokumentaci k nouzovému osvětlení?

 Ano, je vhodné vést dokumentaci o instalaci, pravidelných kontrolách a údržbě. Tyto záznamy jsou důležité pro případné kontroly hasičského záchranného sboru nebo jiných dozorových orgánů.

Mohu použít běžné baterie místo originálních?

Nedoporučuje se používat jiné než výrobcem specifikované baterie. Použití nevhodných baterií může ovlivnit funkčnost a bezpečnost systému a může vést ke ztrátě záruky.

Kontakt

Máte-li jakékoliv dotazy ohledně nouzového osvětlení na baterie nebo potřebujete poradit s výběrem vhodného řešení pro váš domov či firmu, neváhejte nás kontaktovat. Náš tým odborníků je připraven vám pomoci.

Telefon: +420 602 658 319
Email: info@ledsviti.cz
