Praktický průvodce instalací osvětlení s čidly a senzory

Obsah

1. Úvod
2. Typy čidel a senzorů
3. Výhody osvětlení s čidly a senzory
4. Potřebné nástroje a materiály
5. Příprava na instalaci
6. Krok za krokem: Instalace osvětlení s čidlem
7. Správné umístění a rozměry
8. Připojení vodičů
9. Nastavení a testování
10. Bezpečnost a normy
11. Pokročilé možnosti osvětlení
12. Energetická efektivita
13. Praktické příklady instalace
14. Údržba a servis
15. Časté chyby při instalaci
16. Často kladené otázky (FAQ)
17. Kontakt

Úvod

Osvětlení s čidly a senzory je vybaveno speciálními zařízeními, která automaticky reagují na změny v okolním prostředí. Díky tomu se světla zapínají a vypínají podle vašich potřeb bez nutnosti manuálního ovládání, což přináší jak úsporu energie, tak zvýšený komfort a bezpečnost.

Typy čidel a senzorů

Na trhu se setkáte s několika základními typy čidel a senzorů pro osvětlení:

1. Pohybové čidlo (PIR senzor) - Reaguje na pohyb teplých objektů, jako jsou lidé nebo zvířata. Aktivuje světlo v okamžiku, kdy zaznamená pohyb v dosahu čidla. Je ideální pro vstupní prostory, chodby nebo jako bezpečnostní osvětlení.


2. Světelný senzor (fotobuňka) - Zapíná světlo ve chvíli, kdy klesne úroveň okolního světla pod určitou hranici. Hodí se pro automatické spínání venkovního osvětlení při setmění.


3. Ultrazvukové senzory - Vysílají ultrazvukové vlny a detekují jejich odrazy od pohybujících se objektů. Jsou citlivější než PIR senzory a mohou detekovat i velmi jemný pohyb.


4. Mikrovlnné senzory - Pracují na podobném principu jako ultrazvukové senzory, ale používají mikrovlny. Mohou detekovat pohyb i skrz tenké stěny nebo překážky, ale mohou být náchylnější na falešné aktivace.


5. Kombinované senzory - Spojují výhody různých typů senzorů, například pohybový senzor a světelný senzor, takže světlo se zapne pouze tehdy, když je venku tma a zároveň je detekován pohyb.



Výhody osvětlení s čidly a senzory

Instalace osvětlení s čidly a senzory přináší řadu výhod:

• Úspora energie - Světlo svítí pouze když je potřeba, což výrazně snižuje spotřebu elektřiny a prodlužuje životnost světelných zdrojů.


• Pohodlí - Nemusíte hledat vypínač nebo si pamatovat na zapínání a vypínání světel. Vše funguje automaticky podle vašich potřeb.


• Bezpečnost - Automatické osvětlení při detekci pohybu může odradit nevítané návštěvníky a zároveň poskytuje komfort při návratu domů po setmění.


• Praktičnost - Obzvláště užitečné v prostorách, kde často máte plné ruce, jako jsou vchody do domu, chodby nebo garáže.


• Přizpůsobitelnost - Moderní senzory umožňují nastavit citlivost, dobu svícení a další parametry podle vašich specifických potřeb.



Potřebné nástroje a materiály

Pro úspěšnou instalaci osvětlení s čidlem nebo senzorem budete potřebovat:

Základní nářadí:

• Šroubovák (plochý i křížový)
• Kleště (kombinované a štípací)
• Elektrikářská zkoušečka napětí
• Izolační páska
• Odizolační kleště na kabely
• Schodišťový žebřík (pokud instalujete svítidlo ve výšce)

Materiály:

• Svítidlo s integrovaným senzorem nebo samostatné čidlo pro připojení k existujícímu svítidlu
• Elektrické kabely (pokud nejsou součástí balení)
• Svorky nebo krabicové svorkovnice
• Hmoždinky a šrouby pro montáž (pokud nejsou součástí balení)
• Případně další montážní materiál podle typu svítidla a povrchu, na který budete instalovat

Doporučené produkty:

Pro venkovní použití volte svítidla s vyšším stupněm krytí IP (minimálně IP44, ideálně IP65 nebo vyšší), která jsou odolná proti vlhkosti a prachu. Pro vnitřní instalace jsou vhodná svítidla s PIR senzorem s možností nastavení doby svícení a citlivosti.

Příprava na instalaci

Před zahájením instalace je nutné provést důkladnou přípravu:

1. Výběr vhodného svítidla - Ujistěte se, že vybrané svítidlo s čidlem nebo senzorem odpovídá vašim potřebám a prostoru, kam ho chcete umístit. Pro venkovní instalace vybírejte modely s odpovídajícím krytím IP.


2. Kontrola elektroinstalace - Ověřte, že máte všechny potřebné kabely a přípojky na místě, kde chcete svítidlo instalovat.


3. Vypnutí elektřiny - Před zahájením jakýchkoliv prací s elektrickým obvodem vždy vypněte příslušný jistič v rozvaděči! Pro jistotu je vhodné hlavní vypínač označit cedulkou "Nezapínat, pracuje se", aby ho nikdo omylem nezapnul.


4. Ověření vypnutí obvodu - Pomocí zkoušečky napětí se ujistěte, že v obvodu, se kterým budete pracovat, není elektrický proud.


5. Příprava nářadí - Připravte si všechno potřebné nářadí a materiály, abyste je měli po ruce během instalace.



Krok za krokem: Instalace osvětlení s čidlem

Následující postup vás provede základní instalací svítidla s pohybovým čidlem:

1. Výběr místa

Zvolte vhodné místo pro instalaci svítidla s čidlem. Mělo by být v takové pozici, aby čidlo mohlo efektivně pokrýt požadovanou oblast. U pohybových čidel je důležité, aby nic neblokovalo jejich "výhled" na monitorovanou oblast.

2. Montáž svítidla

• Označte si místa pro vrtání otvorů podle montážních bodů na svítidle.
• Vyvrtejte otvory a vložte hmoždinky.
• Přiveďte kabely elektroinstalace skrz otvor v montážní desce svítidla.
• Upevněte montážní desku svítidla pomocí šroubů.

3. Připojení elektrických vodičů

• Připojte fázový vodič (většinou černý nebo hnědý) k příslušné svorce na svítidle (obvykle označené písmenem L).
• Připojte neutrální vodič (modrý) ke svorce označené písmenem N.
• Pokud je k dispozici ochranný zemnící vodič (žlutozelený), připojte ho ke svorce označené symbolem uzemnění.
• Všechny spoje pečlivě izolujte a zajistěte pomocí svorek nebo svorkovnic.

4. Montáž krytu svítidla

• Nasaďte kryt svítidla na montážní desku.
• Upevněte ho pomocí dodaných šroubů nebo jiným způsobem podle typu svítidla.

5. Zapnutí a testování

• Zapněte jistič a otestujte funkčnost svítidla a čidla.
• Proveďte potřebná nastavení čidla (viz sekce Nastavení a testování).

Správné umístění a rozměry

Pro optimální funkčnost osvětlení s čidlem nebo senzorem je klíčové správné umístění:

Výška montáže

• Pohybová čidla by měla být instalována ve výšce 2,5 až 3 metry nad zemí pro optimální pokrytí.
• Pro venkovní světla se senzorem je vhodné umístění pod střechou nebo okapem, aby byly chráněny před přímým deštěm.

Směrování a pokrytí

• Čidlo nasměrujte na oblast, kde očekáváte pohyb.
• Ujistěte se, že zorné pole čidla není blokováno překážkami jako jsou stromy, keře nebo dekorativní prvky.
• Vyhněte se nasměrování čidla na rušné ulice nebo chodníky, pokud nechcete, aby se světlo aktivovalo při každém průjezdu auta nebo průchodu kolemjdoucích.

Dosah senzoru

• Zkontrolujte specifikace vašeho senzoru, abyste znali jeho maximální dosah.
• U běžných PIR senzorů se dosah pohybuje od 5 do 12 metrů.
• Úhel detekce může být různý - od úzkého 90° až po široký 180° nebo dokonce 360° u stropních čidel.

Ochrana před povětrnostními vlivy

• Pro venkovní instalace volte svítidla s adekvátním stupněm krytí IP.
• Umístěte svítidla tak, aby byla co nejlépe chráněna před přímým deštěm a sněhem.

Připojení vodičů

Správné zapojení vodičů je klíčové pro bezpečnou a spolehlivou funkci osvětlení s čidlem:

Identifikace vodičů

• Fázový vodič - Obvykle černý nebo hnědý, někdy červený. Vede elektrický proud od zdroje k spotřebiči.
• Neutrální vodič - Obvykle modrý. Uzavírá elektrický obvod.
• Ochranný zemnící vodič - Žlutozelený. Chrání před úrazem elektrickým proudem v případě poruchy.

Postup připojení

1. Odizolujte konce vodičů v délce přibližně 1 cm.
2. Připojte fázový vodič ke svorce označené písmenem L na svítidle.
3. Připojte neutrální vodič ke svorce označené písmenem N.
4. Pokud je k dispozici ochranný zemnící vodič, připojte ho ke svorce označené symbolem uzemnění.
5. Ujistěte se, že všechny spoje jsou pevné a dobře izolované.

Použití svorek

• Pro spojení vodičů použijte kvalitní svorky nebo svorkovnice odpovídající průřezu vodičů.
• Ujistěte se, že žádné volné dráty nejsou obnažené, což by mohlo způsobit zkrat nebo úraz elektrickým proudem.
• Po dokončení zapojení zkontrolujte, zda jsou všechny spoje pevné a izolované.

Nastavení a testování

Po instalaci je důležité správně nastavit a otestovat vaše nové osvětlení s čidlem:

Nastavení čidla

Většina čidel umožňuje nastavit následující parametry:

• Citlivost - Určuje, jak silný musí být pohyb nebo jak nízká musí být úroveň světla, aby došlo k aktivaci.
• Doba svícení - Nastavuje, jak dlouho zůstane světlo zapnuté po poslední detekci pohybu (obvykle od několika sekund do několika minut).
• Světelný práh - U kombinovaných senzorů určuje, při jaké úrovni okolního světla se má čidlo aktivovat (aby světlo nesvítilo zbytečně za denního světla).

Testování funkčnosti

1. Zapněte jistič a zkontrolujte, zda svítidlo reaguje na pohyb nebo změny světelných podmínek.
2. Projděte před senzorem a sledujte, zda se světlo zapne.
3. Vyčkejte nastavenou dobu a ověřte, zda se světlo po této době samo vypne.
4. U světelných senzorů otestujte, zda reagují na změny světelných podmínek (můžete např. zakrýt senzor rukou).

Jemné doladění

• Pokud světlo reaguje na nežádoucí podněty (např. pohyb zvířat), snižte citlivost senzoru.
• Pokud světlo nedetekuje pohyb dostatečně, zvyšte citlivost nebo upravte směrování čidla.
• Nastavte dobu svícení podle potřeby - kratší časy šetří energii, delší časy poskytují větší komfort.

Bezpečnost a normy

Při instalaci osvětlení s čidlem je bezpečnost na prvním místě:

Základní bezpečnostní pravidla

• Vždy pracujte s vypnutým elektrickým proudem.
• Používejte kvalitní izolované nářadí.
• Při práci ve výškách používejte stabilní a bezpečný žebřík.
• Nikdy neprovádějte elektroinstalační práce ve vlhkém prostředí.

Důležité normy ČSN

V České republice je nutné dodržovat elektrotechnické normy, zejména:

• ČSN 33 2000-7-701 pro koupelny a sprchy
• ČSN 33 2000-7-702 pro bazény a fontány
• ČSN 33 2000-7-703 pro sauny
• ČSN 33 2000-7-704 pro staveniště
• ČSN 33 2000-7-705 pro zemědělská a zahradnická zařízení
• ČSN 33 2000-7-710 pro venkovní instalace

Pokročilé možnosti osvětlení

Pokud chcete povýšit své osvětlení na vyšší úroveň, zvažte tyto pokročilé možnosti:

Chytré osvětlení

• Wi-Fi/Bluetooth žárovky - Lze je ovládat pomocí aplikace ve vašem smartphonu.
• Inteligentní systémy osvětlení - Umožňují naprogramovat různé scénáře osvětlení a propojit je s dalšími domácími systémy.
• Hlasové ovládání - Integrace s hlasovými asistenty jako Alexa nebo Google Assistant umožňuje ovládat světla hlasovými příkazy.

Stmívače a variabilní osvětlení

• Manuální stmívače - Nahrazují klasické vypínače a umožňují regulovat intenzitu osvětlení.
• Digitální stmívače - Lze je propojit s chytrými domácími systémy a ovládat dálkově.
• RGB osvětlení - Umožňuje měnit barvu světla podle nálady nebo potřeby.

Časovače

• Programovatelné časovače umožňují nastavit pravidelné časy zapnutí a vypnutí osvětlení.
• Jsou ideální pro vytvoření iluze přítomnosti v domě během vaší nepřítomnosti jako prevence proti vloupání.

Kombinované systémy

• Kombinace pohybových čidel, světelných senzorů a časovačů pro maximální efektivitu a pohodlí.
• Zónové osvětlení, kde se světla v různých částech domu chovají podle různých pravidel.

Energetická efektivita

Osvětlení s čidly a senzory významně přispívá k úspoře energie:

Výběr energeticky úsporných zdrojů světla

• Používejte LED žárovky, které mají výrazně nižší spotřebu než klasické nebo halogenové žárovky.
• Vybírejte svítidla s dobrým poměrem světelného toku (lumenů) k příkonu (wattům).

Optimalizace nastavení senzorů

• Nastavte dobu svícení na nezbytně nutnou dobu, abyste minimalizovali zbytečný provoz.
• U kombinovaných senzorů nastavte světelný práh tak, aby se světla neaktivovala za denního světla.

Umístění a směrování

• Směrujte pohybová čidla pouze na oblasti, kde je detekce pohybu skutečně potřebná.
• Vyhněte se umístění, kde by mohlo docházet k častým falešným aktivacím.

Zónování osvětlení

• Rozdělte osvětlení do menších zón, aby se aktivovala pouze ta světla, která jsou v danou chvíli potřeba.
• Kaskádové spínání světel může zajistit, že se světla postupně zapínají a vypínají podle pohybu osob.

Praktické příklady instalace

1. Venkovní osvětlení vchodu s pohybovým čidlem

Instalace venkovního svítidla s pohybovým čidlem u vchodu do domu zvyšuje bezpečnost a poskytuje pohodlí při příchodu za tmy.

Ideální umístění: Na fasádu domu vedle nebo nad vchodovými dveřmi, ve výšce 2,5-3 metry.

Doporučené nastavení:

• Citlivost: Střední (aby nereagovala na malá zvířata)
• Doba svícení: 1-2 minuty (dostatečný čas pro odemknutí a vstup)
• Světelný práh: Nastaven tak, aby se světlo neaktivovalo za denního světla

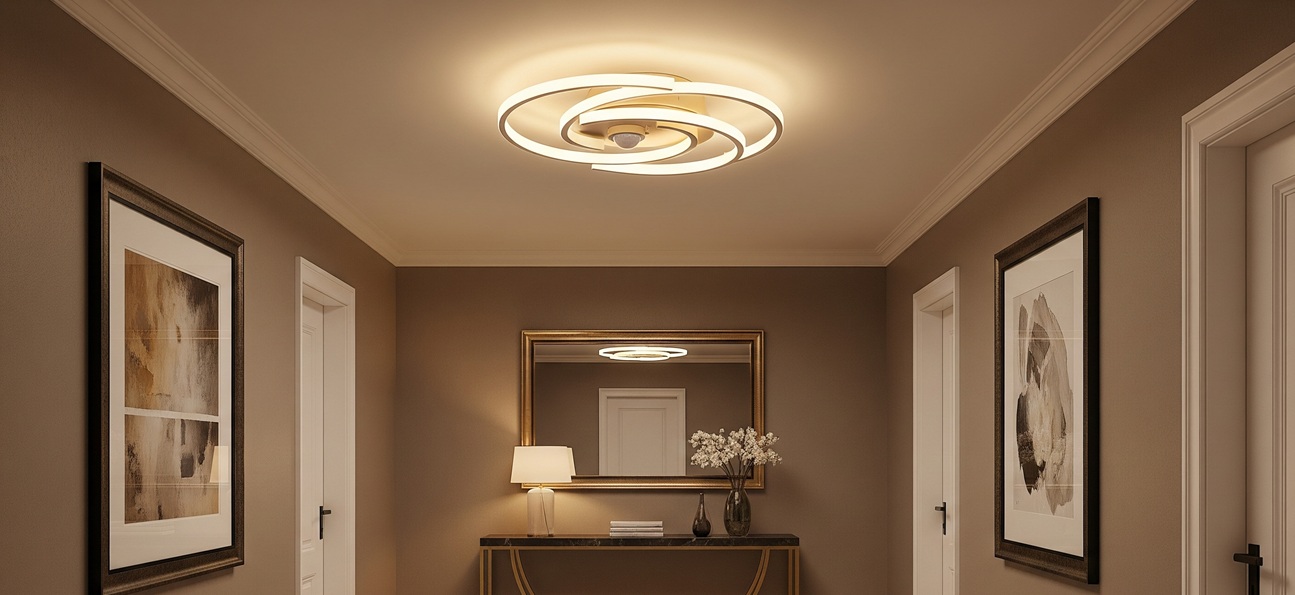

2. Osvětlení chodby s pohybovým čidlem

Automatické osvětlení chodby usnadňuje pohyb v noci a šetří energii, protože světlo svítí jen když je potřeba.

Ideální umístění: Na stropě chodby, ideálně v místě, odkud čidlo pokryje celou chodbu.

Doporučené nastavení:

• Citlivost: Vysoká (aby spolehlivě detekovalo i pomalý pohyb)
• Doba svícení: 30 sekund až 1 minuta
• Světelný práh: Není kritický pro vnitřní prostory, ale může být nastaven tak, aby se světlo neaktivovalo, pokud je chodba dostatečně osvětlena denním světlem.

3. Osvětlení zahrady se světelným senzorem

Automatické zapínání zahradního osvětlení při setmění vytváří příjemnou atmosféru a zvyšuje bezpečnost.

Ideální umístění: Světelný senzor by měl být umístěn tak, aby nebyl ovlivněn umělým světlem, například na střeše nebo na straně domu obrácené od pouličního osvětlení.

Doporučené nastavení:

• Světelný práh: Nastaven tak, aby se světla zapnula při soumraku
• Časové omezení: Můžete kombinovat se časovačem, který světla vypne v určitou noční hodinu, pokud nejsou potřeba celou noc.

Údržba a servis

Pravidelná údržba zajistí dlouhou životnost a správnou funkci vašeho osvětlení s čidlem:

Pravidelná kontrola a čištění

• Čistěte čočku nebo kryt senzoru minimálně jednou za 3-6 měsíců měkkým, suchým hadříkem.
• Odstraňujte pavučiny, prach a nečistoty, které by mohly blokovat čidlo.
• Kontrolujte, zda kryt svítidla není prasklý nebo poškozený, což by mohlo vést k pronikání vlhkosti.

Kontrola elektrických spojů

• Jednou ročně zkontrolujte, zda jsou všechny spoje pevné a nejeví známky koroze.
• Ujistěte se, že všechny šrouby upevňující svítidlo jsou pevně dotažené.

Výměna světelných zdrojů

• Pokud používáte výměnné žárovky, vždy je nahrazujte typy se stejnými nebo kompatibilními parametry.
• Před výměnou žárovky vždy vypněte elektrický proud.

Testování funkčnosti

• Pravidelně testujte, zda čidlo správně reaguje na pohyb nebo změny světelných podmínek.
• Pokud svítidlo nefunguje správně, zkontrolujte nastavení, vyčistěte senzor, a pokud problém přetrvává, konsultujte s odborníkem.

Časté chyby při instalaci

Vyvarujte se těchto běžných chyb:

1. Nesprávné umístění senzoru

• Problém: Umístění čidla příliš vysoko, nízko nebo tam, kde nemůže efektivně detekovat pohyb.
• Řešení: Pečlivě zvažte umístění čidla s ohledem na oblast, kterou chcete pokrýt, a zkontrolujte specifikace výrobce.

2. Ignorování úhlu detekce

• Problém: Čidlo není nasměrováno správně, což vede k nedostatečnému pokrytí nebo falešným aktivacím.
• Řešení: Věnujte pozornost úhlu detekce čidla a nasměrujte ho tak, aby pokrývalo požadovanou oblast.

3. Překážky v dosahu senzoru

• Problém: Objekty blokující "výhled" senzoru, což snižuje jeho účinnost.
• Řešení: Odstraňte všechny překážky nebo upravte pozici čidla.

4. Nekvalitní elektrické spoje

• Problém: Uvolněné nebo špatně izolované spoje, které mohou způsobit zkrat nebo nestabilní funkci.
• Řešení: Používejte kvalitní svorky a ujistěte se, že všechny spoje jsou pevné a dobře izolované.

5. Nedostatečná vodotěsnost venkovních instalací

• Problém: Svítidla bez adekvátního krytí IP mohou být poškozena vlhkostí nebo vodou.
• Řešení: Pro venkovní instalace vždy používejte svítidla s odpovídajícím stupněm krytí IP (minimálně IP44, ideálně IP65 nebo vyšší).

Často kladené otázky (FAQ)

Co je osvětlení s čidlem nebo senzorem?

Osvětlení s čidlem nebo senzorem je typ svítidla, které automaticky reaguje na určité vnější podněty – například na pohyb (pohybové senzory) nebo na světelné podmínky (soumrakové čidlo).

Jaké jsou výhody osvětlení s čidlem?

Výhody zahrnují úsporu energie, neboť světlo svítí jen když je to potřeba, zvýšení bezpečnosti prostřednictvím automatického osvětlení při detekci pohybu a pohodlí díky eliminaci potřeby manuálního zapínání a vypínání světel.

Jak funguje instalace svítidla se senzorem pohybu?

• Vypněte elektrický proud na hlavním jističi.
• Připojte vodiče svítidla k odpovídajícím vodičům ve vaší elektroinstalaci.
• Upevněte svítidlo na předem určené místo.
• Nasměrujte senzor pohybu tak, aby správně detekoval pohyb v požadované oblasti.
• Zapněte elektrický proud a otestujte funkčnost svítidla.

Kde je nejlepší umístit světla s čidly pohybu?

Ideální umístění je v místech, kde je pravděpodobný pohyb – například u vstupních dveří, v garáži, kolem chodníků nebo v chodbách. Senzor by měl být nasměrován tak, aby pokryl co největší oblast a aby nebyl snadno blokován.

Jaký je rozdíl mezi infračerveným senzorem (PIR) a mikrovlnným senzorem?

• Infračervený senzor (PIR) detekuje změny v infračerveném záření v důsledku pohybu teplých objektů, jako jsou lidé nebo zvířata.
• Mikrovlnný senzor vysílá mikrovlny a detekuje jejich odrazy. Jsou citlivější a mohou detekovat pohyb skrze tenké stěny, ale mohou být náchylnější na falešné poplachy.

Jak se starat o světla s čidly?

Pravidelně kontrolujte a čistěte čidla, aby nebyla zakrytá prachem nebo nečistotami. Také si pravidelně ověřujte, zda jsou všechna připojení pevná a v dobrém stavu.

Co dělat, když světlo s čidlem nefunguje správně?

• Zkontrolujte napájení a ujistěte se, že světlo je správně zapojeno.
• Zkuste resetovat svítidlo vypnutím a znovu zapnutím napájení.
• Zkontrolujte nastavení senzoru (citlivost, doba svícení).
• Ujistěte se, že čidlo není zakryté nebo špinavé.

Kontakt

Máte-li jakékoli otázky ohledně instalace osvětlení s čidly a senzory nebo potřebujete technickou pomoc, neváhejte nás kontaktovat:

Telefon: +420 602 658 319
Email: info@ledsviti.cz
