Praktický průvodce instalací příslušenství pro LED osvětlení

Úvod

Kvalitní příslušenství pro LED osvětlení je základem spolehlivé, bezpečné a dlouhodobě funkční instalace. Bez ohledu na to, zda instalujete LED pásky v domácnosti, komerčních prostorách nebo venkovním prostředí, správné příslušenství zajistí optimální výkon, bezpečnost a dlouhou životnost celého systému.

Proč je kvalitní příslušenství důležité:

1. Bezpečnost - Správné příslušenství minimalizuje riziko zkratů, přehřátí a elektrických poruch.
2. Spolehlivost - Kvalitní spojky a konektory zajistí stabilní připojení bez výpadků.
3. Životnost - Profesionální příslušenství prodlužuje životnost celé LED instalace.
4. Snadná údržba - Modulární systémy s vhodným příslušenstvím umožňují snadnou údržbu a výměnu poškozených částí.
5. Estetický vzhled - Vhodně zvolené příslušenství pomáhá vytvořit čistou a profesionální instalaci.

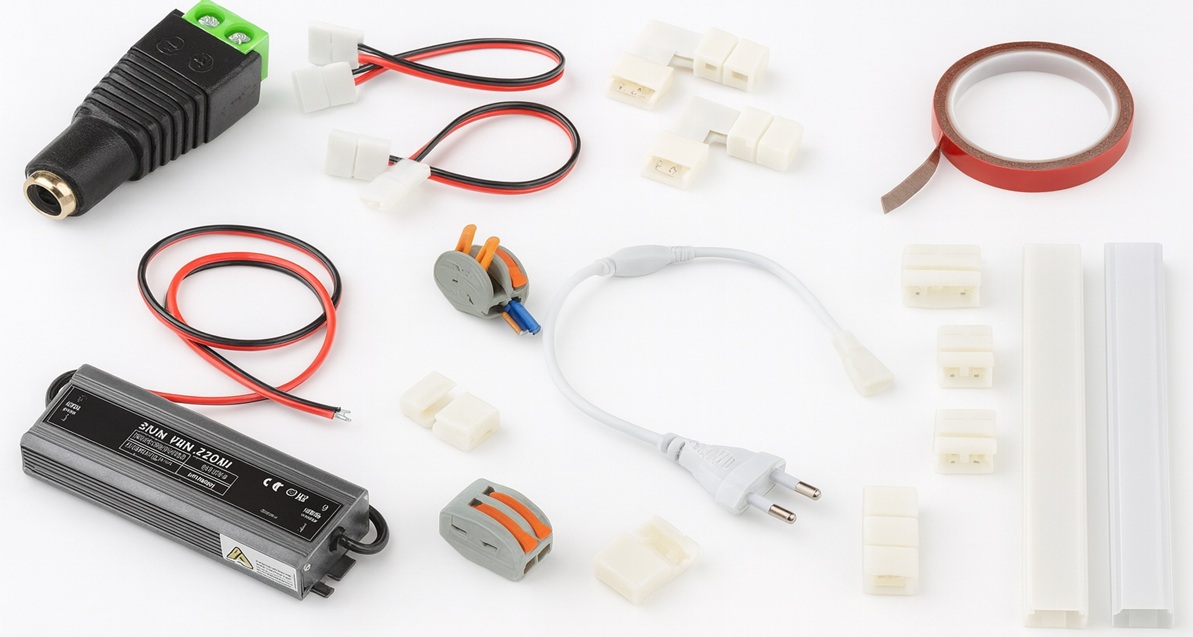

Klíčové kategorie příslušenství:

• Napájecí zdroje - Transformují síťové napětí na bezpečné napětí pro LED osvětlení
• Svorky a svorkovnice - Zajišťují elektrické spojení vodičů
• Spojky a konektory - Umožňují propojení jednotlivých komponentů
• Specifické spojky pro LED pásky - Řeší specifické požadavky při instalaci LED pásků
• Kabely a vodiče - Přenášejí elektrickou energii mezi komponenty
• Profily a kryty - Poskytují mechanickou ochranu a zlepšují chlazení
• Řídící a stmívací jednotky - Umožňují ovládání intenzity a barvy světla

V tomto průvodci se zaměříme především na svorky, svorkovnice, spojky, konektory a kabely, které jsou klíčové pro vytvoření spolehlivého elektrického spojení v LED systémech.

LED pásky a jejich příslušenství

LED pásky jsou flexibilní osvětlovací systémy, které nabízejí široké možnosti využití v interiéru i exteriéru. Pro jejich správnou instalaci a provoz je nezbytné porozumět základním vlastnostem a potřebnému příslušenství.

Základní typy LED pásků:

1. Podle napájecího napětí:


• 12V pásky - Nejběžnější, vhodné pro domácí použití, bezpečnější
• 24V pásky - Vhodnější pro delší instalace, menší úbytek napětí
• 230V pásky - Pro přímé připojení do sítě, vyžadují speciální instalaci
2. Podle stupně krytí (IP):


• Bez krytí (IP20) - Pro suchá prostředí (interiéry)
• Odolné proti stříkající vodě (IP44, IP54) - Pro kuchyně, koupelny
• Vodotěsné (IP65, IP67, IP68) - Pro venkovní použití, bazény, koupelny
3. Podle barevných možností:


• Jednobarevné - Stálá barva (teplá bílá, studená bílá, barevné)
• RGB - Možnost míchání červené, zelené a modré
• RGBW/RGBWW - RGB s přidanou bílou diodou
• CCT (nastavitelná teplota barvy) - Plynulá změna od teplé po studenou bílou

Nezbytné příslušenství pro LED pásky:

1. Napájecí zdroje:


• Musí odpovídat napětí pásku (12V/24V)
• Výkon musí být minimálně o 20% vyšší než celková spotřeba pásků
• Pro venkovní použití vybírejte zdroje s odpovídajícím IP krytím
2. Připojovací prvky:


• Napájecí konektory - Pro připojení zdroje k pásku
• Prodlužovací kabely - Pro překlenutí vzdáleností
• Propojovací konektory - Pro spojení více kusů pásku
3. Ovládací prvky:


• Vypínače a stmívače - Pro základní ovládání
• RGB/RGBW kontrolery - Pro ovládání barevných pásků
• Chytré ovladače - Pro integraci do systémů chytré domácnosti
4. Montážní příslušenství:


• Hliníkové profily - Pro chlazení a mechanickou ochranu
• Difuzory - Pro rozptýlení světla a ochranu LED
• Koncovky - Pro zakončení profilů
• Montážní klipy - Pro upevnění profilů
5. Instalační komponenty:


• Tepelně vodivá páska - Pro lepší přenos tepla
• Tepelně vodivé lepidlo - Pro montáž na kovové povrchy
• Silikonový tmel - Pro utěsnění spojů u vodotěsných instalací

Důležité parametry při výběru příslušenství:

• Kompatibilita s typem pásku - Zejména u napěťových verzí a spojek
• Proudová zatížitelnost - Musí odpovídat proudovým nárokům instalace
• IP krytí - Musí odpovídat prostředí, kde bude instalace umístěna
• Rozměrová kompatibilita - Zejména u profilů a difuzorů
• Snadná instalace - Beznástrojové konektory pro rychlou montáž

Správně zvolené příslušenství je klíčové pro bezproblémovou instalaci a dlouhodobou spolehlivost LED pásků. V dalších kapitolách se podrobněji podíváme na jednotlivé komponenty a postupy jejich instalace.

Svorky a svorkovnice

Svorky a svorkovnice jsou základními prvky pro spolehlivé elektrické spojení vodičů v LED instalacích. Zajišťují bezpečný a stabilní přenos elektrické energie mezi jednotlivými komponenty systému.

Typy svorek podle konstrukce:

1. Šroubové svorky:


• Výhody: Velmi pevné spojení, odolné proti vibracím, vysoká proudová zatížitelnost
• Nevýhody: Časově náročnější montáž, vyžadují nářadí
• Použití: Hlavní připojení, místa s vyšším zatížením, venkovní instalace
2. Pružinové svorky (WAGO):


• Výhody: Rychlá montáž bez nářadí, spolehlivé spojení, odolnost proti vibracím
• Nevýhody: Menší proudová zatížitelnost než šroubové
• Použití: Vnitřní instalace, rozvětvení obvodů, místa s častější manipulací
3. Samořezné svorky:


• Výhody: Extrémně rychlá montáž, není nutné odizolování vodiče
• Nevýhody: Omezená možnost opakovaného použití, nižší proudová zatížitelnost
• Použití: Rychlé propojení, servisní zásahy, dočasné instalace
4. Pájecí svorky:


• Výhody: Velmi nízký přechodový odpor, trvalé spojení
• Nevýhody: Náročnější montáž, potřeba pájení, obtížná výměna
• Použití: Trvalé instalace, místa s omezeným prostorem

Typy svorkovnic podle provedení:

1. Řadové svorkovnice:


• Umístění na DIN lištu, snadná organizace více spojů
• Dostupné v různých velikostech a proudových zatížitelnostech
• Možnost použití přepážek, můstků a značení
2. Kompaktní svorkovnice (čokoládové):


• Jednoduché plastové bloky s více pozicemi
• Ekonomické řešení pro menší instalace
• Omezená proudová zatížitelnost
3. Krabicové svorkovnice:


• Integrované v instalační krabici s krytím
• Vhodné pro venkovní použití nebo vlhké prostředí
• Dostupné s různými stupni IP krytí
4. Specifické LED svorkovnice:


• Určené přímo pro LED systémy
• Často zahrnují distribuci napájení pro více větví
• Mohou obsahovat integrované jištění

Klíčové parametry svorek a svorkovnic:

1. Elektrické parametry:


• Jmenovité napětí - Běžně 250V-750V AC nebo 12-24V DC pro LED aplikace
• Jmenovitý proud - Typicky 10-32A pro běžné aplikace, 1-6A pro LED systémy
• Průřez připojitelných vodičů - Obvykle 0,5-6mm² (20-10 AWG)
2. Mechanické parametry:


• Materiál izolace - Obvykle polyamid (PA), polykarbonát (PC)
• Materiál vodivých částí - Měď, poniklovaná měď, postříbřená měď
• Typ montáže - Na DIN lištu, na panel, do krabice
3. Provozní parametry:


• Rozsah pracovních teplot - Typicky -20°C až +85°C
• Vibrace a rázy - Odolnost proti mechanickému namáhání
• IP krytí - Pro venkovní použití minimálně IP44

Praktické tipy pro práci se svorkami:

1. Výběr správné velikosti:


• Vždy volte svorky a svorkovnice dimenzované na vyšší proud, než je očekávané zatížení (minimálně o 20%)
• Pro LED pásky s vyšším příkonem nebo delší trasy používejte svorkovnice s vyšší proudovou zatížitelností
2. Správná příprava vodičů:


• Vodiče odizolujte v přesné délce podle typu svorky (obvykle 8-10mm)
• Lankové vodiče opatřete vhodnými dutinkami (najděte v textu detaily o dutinkách)
• Odstraňte všechny volné prameny vodiče, které by mohly způsobit zkrat
3. Dotahování šroubových svorek:


• Dodržujte doporučený utahovací moment (obvykle 0,5-1,2 Nm)
• Nepřetahujte šrouby - může dojít k poškození závitu nebo deformaci vodiče
• Periodicky kontrolujte dotažení zejména v prostředí s vibracemi
4. Organizace a značení:


• Využívejte barevné značení vodičů a svorek pro snadnou orientaci
• Pro složitější instalace vytvořte schéma zapojení
• Využijte značkovací štítky na svorkovnice i vodiče

Správně vybrané a instalované svorky a svorkovnice jsou základem bezpečné a dlouhodobě spolehlivé LED instalace. Věnujte jejich výběru a montáži dostatečnou pozornost, neboť právě tato spojení jsou často zdrojem problémů a poruch.

Spojky a konektory

Spojky a konektory představují efektivní způsob propojování jednotlivých částí LED osvětlení bez nutnosti pájení nebo používání svorek. Usnadňují instalaci, údržbu i případné budoucí úpravy systému.

Základní typy konektorů pro LED osvětlení:

1. DC konektory:


• Konektor 5.5×2.1mm / 5.5×2.5mm - Standardní napájecí konektor pro 12V/24V zdroje
• Jack 3.5mm - Menší varianta napájecího konektoru
• Válcové konektory (GX53, G4, G9) - Pro specifické LED žárovky a moduly
2. Rychlospojky a zacvakávací konektory:


• T-spojky a L-spojky - Pro větvení LED instalací
• I-spojky - Pro přímé prodloužení
• Beznástrojové svorky - Konektory umožňující spojení bez nářadí
3. Vodotěsné konektory:


• IP65-IP68 konektory - Pro venkovní a vlhké prostředí
• Šroubovací vodotěsné spojky - S gumovým těsněním
• Gelové spojky - Pro podzemní a trvale vlhké prostředí
4. Specializované LED konektory:


• Mini AMP konektory - Kompaktní, pro omezené prostory
• JST konektory - Malé, používané v elektronických LED modulech
• Molex konektory - Pro vyšší proudové zatížení

Výběr vhodných konektorů podle použití:

1. Pro vnitřní instalace:


• Standardní nenáročné konektory bez zvláštního krytí
• Důraz na estetiku a snadnou montáž
• Typicky nižší proudová zatížitelnost (do 5A)
2. Pro venkovní instalace:


• Voděodolné konektory s minimálním krytím IP65
• Odolnost proti UV záření a teplotním výkyvům
• Vyšší mechanická odolnost
3. Pro komerční a průmyslové instalace:


• Vysoká proudová zatížitelnost (nad 10A)
• Odolnost proti častému připojování/odpojování
• Možnost uzamčení proti nechtěnému rozpojení
4. Pro dočasné nebo aranžérské instalace:


• Snadná a rychlá montáž/demontáž
• Možnost opakovaného použití
• Kompaktní rozměry a nenápadný design

Klíčové parametry konektorů:

1. Elektrické vlastnosti:


• Jmenovité napětí - Typicky do 250V AC nebo 48V DC
• Jmenovitý proud - Od 1A do 20A podle typu a velikosti
• Odpor kontaktů - Čím nižší, tím lepší (typicky <5mΩ)
2. Mechanické vlastnosti:


• Počet cyklů připojení/odpojení - Od 100 do 10 000 cyklů
• Síla potřebná k rozpojení - Vyšší zajišťuje spolehlivější spojení
• Způsob zajištění - Zacvaknutí, šroubování, bajonetové spojení
3. Materiálové vlastnosti:


• Kontakty - Poniklovaná nebo pozlacená měď pro lepší vodivost
• Izolace - PVC, polyamid, silikon podle teplotní odolnosti
• Těsnění - EPDM, silikon, NBR podle úrovně voděodolnosti

Praktické tipy pro práci s konektory:

1. Příprava před instalací:


• Zkontrolujte kompatibilitu konektorů (průměr, počet pinů, polarita)
• Ověřte proudovou zatížitelnost vzhledem k plánované instalaci
• Pro venkovní použití vybírejte konektory s odpovídajícím IP krytím
2. Správná montáž:


• Dbejte na správnou orientaci konektorů (samec/samice, polarita +/-)
• Zajistěte dostatečné odlehčení tahu, aby nedocházelo k namáhání spoje
• U šroubovacích konektorů nepřetáhněte závity
3. Zajištění spolehlivosti:


• Pro venkovní instalace použijte na spojení dielektrickou vazelínu proti oxidaci
• Ošetřete spoje smršťovací bužírkou nebo izolační páskou pro dodatečnou ochranu
• Pro podzemní instalace používejte gelové spojky nebo konektory s IP68
4. Organizace a přehlednost:


• Používejte barevné značení pro snadnou identifikaci obvodů
• U vícepinových konektorů si poznamenejte zapojení jednotlivých pinů
• Pro složitější instalace vytvořte schéma zapojení

Kvalitní konektory výrazně zjednodušují instalaci LED osvětlení a umožňují jeho snadnou údržbu či rozšíření v budoucnu. Investice do kvalitních spojovacích prvků se vyplatí, neboť předchází problémům s nestabilním spojením, které jsou častou příčinou poruch osvětlení.

Speciální spojky pro LED pásky

LED pásky vyžadují specifické spojovací prvky, které respektují jejich konstrukci a zajišťují spolehlivé elektrické i mechanické spojení. Správná volba a instalace těchto spojek je klíčová pro dlouhodobou funkčnost a spolehlivost celého LED systému.

Typy spojek pro LED pásky:

1. Podle způsobu montáže:


• Pájené spojky - Nejspolehlivější, vyžadují zkušenosti s pájením
• Bezpájecí klipy - Rychlá montáž, mechanické spojení pomocí kontaktů
• Konektorové spojky - S předpřipravenými kabely, snadná instalace
2. Podle funkce:


• Přímé spojky - Pro napojení pásků v jedné linii
• L-spojky (90°) - Pro rohové spoje
• T-spojky - Pro odbočky
• X-spojky - Pro křížení čtyř směrů
• Flexibilní spojky - Pro spojení v různých úhlech nebo přes nerovnosti
3. Podle typu pásku:


• Pro jednobarevné pásky - Obvykle 2pinové
• Pro RGB pásky - 4pinové
• Pro RGBW/RGBWW pásky - 5pinové
• Pro CCT pásky - 3pinové
4. Podle stupně krytí:


• Standardní (IP20) - Pro vnitřní použití v suchém prostředí
• Voděodolné (IP65-IP68) - S gelovou výplní nebo silikonovým těsněním

Specifické vlastnosti spojek pro LED pásky:

1. Kompatibilita s šířkou pásku:


• 8mm - Pro úzké jednobarevné pásky
• 10mm - Standardní šířka pro většinu pásků
• 12mm - Pro RGB pásky a pásky s vyšším výkonem
• 15mm a více - Pro speciální vícebarevné nebo vysokovýkonné pásky
2. Způsob uchycení:


• Klipy s jehlami - Propíchnou kontaktní plošky pásku
• Klipy s kontaktními pery - Přitlačí se na kontaktní plošky
• Kombinované - s mechanickou fixací - Zajistí i fyzické spojení pásků
3. Materiálové provedení:


• Kontakty - Fosforová bronz, poniklovaná měď
• Izolace - ABS plast, PC, polyamid
• Těsnění - Silikon, polyuretan, speciální gely

Postup instalace různých typů spojek:

1. Pájené spojení LED pásků:


• Odstraňte silikonový kryt v místě kontaktních plošek (u vodotěsných pásků)
• Očistěte kontaktní plošky alkoholem
• Naneste malé množství pájecí pasty na kontakty
• Zahřejte mikrospájkou (ideálně 320-350°C) a přidejte tenký cínový drát
• Vytvořte čistý, lesklý spoj bez přetečení na sousední dráhy
• U vodotěsných instalací chraňte spoj teplem smršťující se bužírkou nebo silikonem
2. Instalace bezpájecích klipů:


• Otevřete klip do montážní polohy
• Vložte konec LED pásku tak, aby kontakty klipu přesně dosedly na plošky pásku
• Zkontrolujte správnou polaritu a barevné značení (R-G-B-V+)
• Pevně uzavřete klip, až uslyšíte zacvaknutí
• Zkontrolujte pevnost spojení lehkým tahem
3. Montáž konektorových spojek:


• Pro bezpájecí konektory:
• Odstraňte část krytu pásku (u vodotěsných typů)
• Vsuňte pásek do konektoru ve správné orientaci
• Zatlačte zajišťovací mechanismus konektoru
• Pro pájené konektory:
• Připájejte vodiče konektoru k odpovídajícím ploškám na pásku
• Zajistěte mechanickou fixaci spoje (lepidlo, smršťovací bužírka)
4. Zajištění vodotěsnosti spojů:


• Pro IP65-IP67 instalace:
• Použijte vodotěsné spojky s gumovým těsněním
• Dodatečně zajistěte spoj silikonovým tmelem nebo lepidlem
• Pro IP68 instalace (pod vodou):
• Používejte pouze speciální gelové spojky určené pro trvalé ponoření
• Alternativně pájené spoje zalité v epoxidové pryskyřici

Důležité tipy pro spolehlivé spojení LED pásků:

1. Příprava pásku:


• Řežte pásek pouze v označených místech (obvykle symbolizováno nůžkami)
• Před spojováním očistěte kontaktní plošky izopropylalkoholem
• Zkontrolujte, zda na pásku nejsou známky oxidace nebo poškození
2. Respektování polarity a barevného značení:


• U jednobarevných pásků: dodržujte značení "+" a "-"
• U RGB pásků: "V+" je obvykle společný kladný vodič, R-G-B jsou jednotlivé barvy
• U RGBW pásků: přidaný "W" vodič pro bílou LED
3. Elektrické zatížení spojek:


• Nepřekračujte maximální proudovou zatížitelnost spojek (obvykle 3-5A)
• Pro vyšší výkony rozdělte napájení do více bodů místo řetězení dlouhých úseků
4. Mechanické zajištění:


• Zajistěte odlehčení tahu - spojky nejsou určeny pro mechanické namáhání
• Pro lepší fixaci použijte dodatečné montážní klipy nebo lepidlo
• U stropních či svislých instalací zvažte dodatečnou mechanickou podporu

Správně instalované spojky pro LED pásky zajistí nejen spolehlivé elektrické spojení, ale také dlouhodobou stabilitu celé instalace a snadnou údržbu či budoucí rozšíření systému.

Kabely a vodiče

Správný výběr a instalace kabelů a vodičů je základem spolehlivé a bezpečné LED instalace. Kvalitní kabeláž zajišťuje optimální přenos elektrické energie, minimalizuje úbytky napětí a snižuje riziko přehřátí či požáru.

Typy kabelů pro LED osvětlení:

1. Podle použití:


• Napájecí kabely - Pro připojení ke zdroji
• Propojovací kabely - Mezi komponenty systému
• Řídicí kabely - Pro přenos signálu (PWM, DMX, DALI)
• Prodlužovací kabely - Pro překlenutí vzdáleností
2. Podle konstrukce:


• Jednožilové vodiče - Pro pevné instalace s minimem ohybů
• Vícežilové (lankové) - Flexibilní, vhodné pro pohyblivé části
• Stíněné kabely - Pro řídicí signály v prostředí s elektromagnetickým rušením
• Ploché kabely - Pro nenápadné vedení pod koberci nebo na stěnách
3. Podle stupně ochrany:


• Standardní PVC izolace - Pro vnitřní použití
• Voděodolné kabely - S dodatečnou izolací pro venkovní použití
• UV odolné kabely - Pro trvalou expozici slunečnímu záření
• Žáruvzdorné kabely - Pro instalace s vyšším tepelným zatížením

Důležité parametry kabelů:

1. Elektrické parametry:


• Průřez vodiče - Určuje proudovou zatížitelnost (mm² nebo AWG)
• Maximální napětí - Typicky 300V nebo 600V pro běžné instalace
• Odpor vodiče - Čím nižší, tím menší úbytek napětí
2. Mechanické parametry:


• Flexibilita - Počet a průměr jednotlivých drátků v lanku
• Vnější průměr - Důležitý pro průchodky a kabelové vývodky
• Minimální poloměr ohybu - Aby nedošlo k poškození izolace
3. Provozní parametry:


• Teplotní rozsah - Typicky -20°C až +70°C pro běžné aplikace
• Odolnost proti chemikáliím - Důležité pro specifická prostředí
• Životnost - Souvisí s kvalitou materiálů a UV stabilitou

Průřezy vodičů pro LED instalace:

Proud (A)	Délka trasy do 5m	Délka trasy 5-10m	Délka trasy 10-20m
1-2 A	0,5 mm² (20 AWG)	0,75 mm² (18 AWG)	1,5 mm² (16 AWG)
3-4 A	0,75 mm² (18 AWG)	1,5 mm² (16 AWG)	2,5 mm² (14 AWG)
5-8 A	1,5 mm² (16 AWG)	2,5 mm² (14 AWG)	4,0 mm² (12 AWG)
9-12 A	2,5 mm² (14 AWG)	4,0 mm² (12 AWG)	6,0 mm² (10 AWG)
13-16 A	4,0 mm² (12 AWG)	6,0 mm² (10 AWG)	10,0 mm² (8 AWG)

Poznámka: Tato tabulka je orientační. Vždy zohledněte konkrétní podmínky instalace (okolní teplota, způsob uložení kabelů, atd.)

Specifika kabelů pro různé typy LED osvětlení:

1. Jednobarevné LED pásky (12V/24V):


• Dvouvodičový kabel (+ a -)
• Doporučený průřez podle délky pásku a příkonu:
• Pro pásky do 5m (max. 72W/12V): minimálně 1,5 mm²
• Pro delší nebo výkonnější instalace: 2,5 mm² nebo více
2. RGB LED pásky:


• Čtyřvodičový kabel (V+, R, G, B)
• Doporučený průřez pro společný vodič (V+): o stupeň vyšší než pro barevné vodiče
• Při dlouhých trasách zvažte napájení z obou konců pásku
3. RGBW/RGBWW LED pásky:


• Pětivodičový kabel (V+, R, G, B, W)
• Pro instalace nad 5 metrů používejte min. 1,5 mm² pro napájecí vodič
4. Vysokonapěťové LED systémy (230V):


• Vždy používejte certifikované kabely (H05RN-F, H07RN-F)
• Minimální průřez pro venkovní instalace: 1,5 mm²
• Dbejte na dvojitou izolaci a vodotěsné spoje

Praktické tipy pro práci s kabely:

1. Redukce úbytku napětí:


• Pro napájení dlouhých LED pásků použijte "oboustranné napájení"
• Rozdělte dlouhé LED instalace na kratší segmenty s vlastním napájením
• Pro přesný výpočet úbytku napětí použijte vzorec: U = 2 × ρ × L × I / S
• U = úbytek napětí [V]
• ρ = měrný odpor mědi (0,0175 Ω·mm²/m)
• L = délka kabelu [m]
• I = proud [A]
• S = průřez vodiče [mm²]
2. Vedení kabelů:


• Udržujte minimální poloměr ohybu (typicky 8-10× průměr kabelu)
• Vyhněte se křížení silnoproudých a signálových kabelů
• Používejte kabelové žlaby, lišty nebo chrániče pro mechanickou ochranu
• Nepřekračujte doporučené zatížení a respektujte způsob uložení
3. Příprava kabelů:


• Pro lankové vodiče používejte vždy dutinky odpovídajícího průřezu
• Odizolujte přesnou délku podle typu konektoru nebo svorky (obvykle 5-10 mm)
• Po krimpování nebo montáži konektorů vždy zkontrolujte pevnost spoje
• Pro venkovní instalace používejte voděodolné spojky nebo kvalitní izolační pásku
4. Organizace kabelů:


• Pro složitější instalace používejte barevné značení podle účelu
• Standardní barevné kódování pro LED instalace:
• Červená: kladný pól (+)
• Černá: záporný pól (-)
• RGB: obvykle červená, zelená, modrá + bílá pro společný vodič
• Používejte stahovací pásky, spirálové trubice nebo jiné organizéry

Specifika kabeláže pro venkovní LED instalace:

1. Ochrana proti povětrnostním vlivům:


• Používejte kabely s UV stabilní izolací
• Všechny spoje chraňte vodotěsnými spojkami nebo teplem smršťovací bužírkou
• Pro podzemní instalace používejte kabely v chráničce
2. Vhodné typy kabelů pro venkovní použití:


• H05RN-F, H07RN-F - Pryžové kabely vhodné pro venkovní použití
• CYKY - Pro pevnou instalaci do země (v chráničce)
• Speciální venkovní kabely s UV stabilizací
3. Ochrana před mechanickým poškozením:


• Kabely v zemi veďte v PE nebo PVC chráničkách v hloubce min. 40 cm
• Na fasádách a stěnách používejte UV odolné kabelové lišty
• V místech pohybu osob veďte kabely minimálně 2,5 m nad zemí nebo v chráničkách

Správná volba, dimenzování a instalace kabelů je základem spolehlivé a bezpečné LED instalace. Podceňování tohoto aspektu může vést k úbytkům napětí, přehřívání, nestabilnímu provozu a v nejhorším případě i k požáru.

Nástroje potřebné pro instalaci

Pro profesionální a bezpečnou instalaci LED osvětlení a příslušenství je nezbytné mít správné nástroje. Kvalitní vybavení usnadňuje práci, zajišťuje přesnost a zvyšuje bezpečnost celé instalace.

Základní nářadí pro elektroinstalační práce:

1. Šroubováky a nástroje pro mechanickou montáž:


• Sada precizních šroubováků (ploché a křížové)
• Šroubováky s izolovanými rukojeťmi pro práci pod napětím
• Hvězdicové (Torx) a hexagonální (inbus) klíče
• Aku šroubovák pro rychlejší montáž
2. Nástroje pro práci s kabely:


• Štípací kleště různých velikostí
• Odizolovací kleště pro různé průřezy kabelů
• Krimpovací kleště pro dutinky, konektory a koncovky
• Nůž na kabely s izolovanou rukojetí
• Sada přesných pinzet
3. Měřicí přístroje:


• Digitální multimetr s měřením napětí, proudu a odporu
• Bezkontaktní zkoušečka napětí
• LED tester pro kontrolu funkčnosti LED pásků
• Měřidlo intenzity osvětlení (luxmetr) pro ověření výsledků
4. Pájení a tepelné zpracování:


• Elektronická mikropájka s regulací teploty (ideálně 20-60W)
• Kvalitní cínová pájka s tavidlem (Sn60Pb40 nebo bezolovnatá)
• Odsávačka cínu pro opravy
• Horkovzdušná pistole pro smršťovací bužírky
• Silikonová podložka odolná proti teplu

Specializované nástroje pro LED instalace:

1. Nástroje pro montáž LED pásků:


• Přesné nůžky pro čistý řez LED pásků
• Pinzeta s plochými hroty pro manipulaci s LED pásky
• Aplikátor pro tepelně vodivou pásku nebo lepidlo
• Přítlačný váleček pro lepení pásků na profily
2. Nástroje pro instalaci profilů a krytů:


• Pilka na hliník s jemnými zuby
• Pokosnice pro přesné řezy pod úhlem
• Brusný papír jemné zrnitosti pro začištění řezů
• Gumové kladívko pro montáž difuzorů a krytů
3. Vybavení pro montáž v náročných podmínkách:


• Vystřikovací pistole na silikon a montážní lepidla
• Aplikátor dvousložkových epoxidových pryskyřic
• UV lampa pro vytvrzování speciálních lepidel
• Vodováha a laserový nivelační přístroj pro přesné zarovnání
4. Nástroje pro diagnostiku a testování:


• RGB kontroler pro testování vícebarevných pásků
• Testovací zdroj s nastavitelným napětím
• Proudová sonda pro měření odběru instalace
• Termokamera nebo bezkontaktní teploměr pro kontrolu tepelných poměrů

Bezpečnostní vybavení:

1. Ochranné pomůcky:


• Ochranné brýle pro pájení a mechanické práce
• Rukavice podle typu práce (izolační, mechanické, tepelně odolné)
• ESD náramek pro práci s citlivou elektronikou
• Respirátor pro práci s lepidly nebo v prašném prostředí
2. Bezpečnostní opatření:


• Izolační podložka pro práci s elektronikou
• Hasicí sprej nebo malý hasicí přístroj
• Lékárnička pro první pomoc
• Izolační transformátor pro bezpečnější práci s elektronickými zařízeními

Organizační pomůcky:

1. Přepravní a skladovací systémy:


• Kufřík s organizéry pro drobné komponenty
• Pouzdro na nářadí s přehledným uspořádáním
• Organizéry na konektory, šroubky a spojovací materiál
• Přenosná pracovní podložka
2. Dokumentační vybavení:


• Blok nebo tablet pro poznámky a nákresy
• Digitální fotoaparát nebo smartphone pro dokumentaci
• Popisovače a štítky pro značení kabelů
• Šablony pro opakující se montážní úkony

Postupy instalace LED příslušenství

Správná instalace příslušenství pro LED osvětlení je klíčová pro zajištění dlouhodobé funkčnosti, bezpečnosti a estetického vzhledu celého systému. Zde jsou podrobné postupy pro instalaci nejčastěji používaných komponentů.

1. Instalace napájecích zdrojů:

1. Výběr umístění:


• Instalujte v dobře větraném prostoru pro zajištění chlazení
• Zachovejte minimální vzdálenost 10 cm od okolních předmětů
• Pro venkovní instalace použijte voděodolné krabice s IP65 nebo vyšším
2. Montáž zdroje:


• Upevněte zdroj pomocí montážních otvorů nebo DIN lišty
• Zajistěte, aby připojovací svorky byly snadno přístupné
• Orientujte zdroj tak, aby kabely směřovaly dolů (prevence proti vniknutí vody)
3. Zapojení:


• Vstupní svorky (AC): Připojte fázový (L), nulový (N) a zemnicí (PE) vodič
• Výstupní svorky (DC): Dbejte na správnou polaritu (+ a -)
• Používejte vodiče s dostatečným průřezem podle zatížení
• Všechny spoje pečlivě dotáhněte a zkontrolujte jejich pevnost

2. Instalace a připojení LED ovladačů:

1. Umístění a montáž:


• Instalujte ovladač co nejblíže k LED páskům pro minimalizaci úbytku signálu
• Zajistěte, aby byl ovladač přístupný pro případné přeprogramování
• Použijte montážní pásky nebo šrouby pro pevné uchycení
2. Zapojení napájení:


• Připojte napájecí zdroj k ovladači podle schématu
• Dodržujte polaritu a nepřekračujte maximální povolené napětí
• Použijte svorkové spojení nebo konektory odpovídající proudovému zatížení
3. Připojení LED komponentů:


• Pro RGB/RGBW kontrolery dbejte na správné pořadí barevných vodičů
• Pro PWM stmívače zkontrolujte kompatibilitu s typem LED pásků
• Při větším zatížení rozdělte výstup do více větví s vlastními zesilovači
4. Konfigurace a testování:


• Nastavte adresování u DMX kontrolerů
• Otestujte všechny funkce dálkového ovládání nebo mobilní aplikace
• Zkontrolujte plynulost stmívání a změny barev

3. Instalace spojek pro LED pásky:

1. Příprava LED pásku:


• Řežte pásek pouze v označených místech (obvykle symboly nůžek)
• Očistěte kontaktní plošky izopropylalkoholem
• Zkontrolujte orientaci a polaritu před připojením
2. Montáž bezpájecích klipů:


• Otevřete zajišťovací mechanismus
• Vložte pásek tak, aby kontaktní plošky přesně dosedly na piny konektoru
• Uzavřete a zajistěte mechanismus
• Zkontrolujte pevnost spojení lehkým tahem
3. Pájení spojů (pro vyšší spolehlivost):


• Naneste malé množství pájecí pasty na kontaktní plošky
• Předehřejte kontakt páječkou (320-350°C)
• Přiložte tenký cínový drát a vytvořte lesklý spoj
• Nepřehřívejte pásek - pájejte maximálně 2-3 sekundy na jeden kontakt
• Po vychladnutí ověřte kvalitu spoje a očistěte od zbytků tavidla
4. Zajištění vodotěsnosti:


• Pro IP65+ instalace použijte silikonové těsnění nebo teplem smršťovací bužírky
• Aplikujte silikonový tmel na všechny spoje a zajistěte úplné utěsnění
• U vodotěsných pásků obnovte silikonovou vrstvu nad spojem

4. Montáž profilů a difuzorů:

1. Příprava profilů:


• Zkraťte profil na požadovanou délku pomocí pilky na hliník
• Očistěte řezné hrany a odstraňte otřepy
• Připravte otvory pro kabeláž a montážní body
2. Instalace profilů:


• Upevněte montážní klipy na podklad v pravidelných rozestupech (30-50 cm)
• Pro stropní instalace používejte hustší rozmístění klipů
• Připevněte profil do montážních klipů nebo přímo na povrch pomocí montážního lepidla
3. Příprava a montáž LED pásku:


• Očistěte vnitřek profilu alkoholem
• Odstraňte krycí pásku z lepicí vrstvy LED pásku
• Postupně lepte pásek do profilu, vyhněte se bublinám a záhybům
• Pro lepší chlazení zvažte použití tepelně vodivé pásky mezi páskem a profilem
4. Instalace difuzoru a koncovek:


• Zkraťte difuzor na stejnou délku jako profil
• Zacvakněte difuzor do profilu, začněte z jednoho konce
• Použijte gumové kladívko pro finální usazení
• Připevněte koncovky a zajistěte je proti vypadnutí

5. Instalace kabeláže a spojovacích prvků:

1. Vedení kabelů:


• Plánujte trasy kabelů s ohledem na estetiku a bezpečnost
• Používejte kabelové lišty, chráničky nebo podhledy pro skrytí kabelů
• Zajistěte dostatečnou vzdálenost od zdrojů tepla a vodních rozvodů
2. Spojování vodičů:


• Pro pevné spoje používejte pájení nebo kvalitní svorkovnice
• Pro dočasné nebo častěji rozpojované spoje volte konektory
• U lankových vodičů vždy používejte dutinky odpovídajícího průřezu
• Zajistěte odlehčení tahu na všech spojích
3. Montáž rozvodných krabic:


• Umístěte krabice na snadno přístupná místa
• Zajistěte dostatečný prostor pro vodiče a jejich ohyby
• Používejte kabelové průchodky odpovídající průměru kabelů
• Pro venkovní instalace dodržujte orientaci průchodek směrem dolů
4. Instalace konektorů:


• Odizolujte vodiče v přesné délce podle typu konektoru
• Zajistěte, aby žádný volný drátek nezůstal mimo konektor
• Dotáhněte nebo zacvakněte zajišťovací mechanismus
• Vždy zkontrolujte pevnost spojení mírným tahem

Obecné zásady pro všechny instalace:

1. Před zahájením práce:


• Vypněte napájení na hlavním jističi
• Ověřte nepřítomnost napětí zkoušečkou
• Připravte si všechny potřebné nástroje a materiál
• Vytvořte si plán instalace včetně rozmístění komponentů
2. Během instalace:


• Postupujte systematicky od napájení k spotřebičům
• Průběžně kontrolujte polaritu a zapojení
• Označujte vodiče a komponenty pro snadnou identifikaci
• Dokumentujte skryté instalace fotografiemi
3. Po dokončení instalace:


• Před zapnutím zkontrolujte všechna zapojení
• Testujte postupně jednotlivé části systému
• Měřte napětí na klíčových bodech pro kontrolu úbytků
• Vypracujte dokumentaci s popisem systému a schématem zapojení

Dodržování správných postupů instalace zajistí dlouhodobou spolehlivost, bezpečnost a estetický vzhled celého LED systému. Pečlivost při montáži se vyplatí v podobě minimální údržby a bezproblémového provozu.

Bezpečnostní pokyny a normy

Při instalaci LED osvětlení a příslušenství je bezpečnost na prvním místě. Dodržování bezpečnostních pokynů a norem nejen chrání instalatéry a uživatele, ale také zajišťuje dlouhodobou spolehlivost celého systému.

Základní bezpečnostní zásady:

1. Elektrická bezpečnost:


• Před zahájením jakýchkoliv prací vypněte příslušný jistič nebo hlavní vypínač
• Použijte zkoušečku napětí pro ověření, že obvod není pod napětím
• Respektujte polaritu (+ a -) při připojování LED komponentů
• Používejte pouze izolované nástroje při práci na elektrických obvodech
• Nikdy nepracujte na zapnutých obvodech, pokud to není absolutně nezbytné
2. Ochrana před přetížením:


• Nepřekračujte maximální povolený proud pro LED pásky a příslušenství
• Používejte zdroje s odpovídajícím výkonem (minimálně o 20% vyšším než je spotřeba)
• Instalujte jištění odpovídající danému zatížení
• Rozdělte větší instalace do více nezávislých okruhů
3. Tepelná bezpečnost:


• Zajistěte dostatečné chlazení pro LED pásky (hliníkové profily)
• Instalujte napájecí zdroje v dobře větraných prostorech
• Dodržujte minimální vzdálenosti od hořlavých materiálů
• Měřte provozní teplotu komponentů při maximální zátěži
4. Mechanická bezpečnost:


• Zajistěte kabely proti vytržení nebo mechanickému poškození
• Chraňte ostré hrany průchodek gumovými průchodkami
• Pro venkovní instalace používejte UV stabilní materiály
• Všechny komponenty pevně upevněte, aby se nemohly uvolnit vibracemi

Klíčové elektrotechnické normy:

1. ČSN 33 2000-4-41 - Ochrana před úrazem elektrickým proudem


• Tato norma stanovuje základní požadavky na ochranu osob a zvířat před úrazem elektrickým proudem
• Pro nízkonapěťové LED systémy (12V/24V) je důležité zajistit bezpečné malé napětí (SELV)
2. ČSN 33 2000-5-51 - Výběr a stavba elektrických zařízení


• Definuje požadavky na výběr a instalaci elektrických zařízení
• Stanovuje minimální stupně ochrany (IP) podle prostředí
3. ČSN 33 2000-7-701 - Prostory s vanou nebo sprchou


• Specifické požadavky pro instalace v koupelnách a vlhkých prostorech
• Definuje zóny a povolené typy zařízení v jednotlivých zónách
4. ČSN EN 60598 - Svítidla


• Stanovuje bezpečnostní požadavky na svítidla
• Určuje metody testování a klasifikace svítidel
5. ČSN EN 62031 - Moduly LED pro všeobecné osvětlování


• Bezpečnostní požadavky pro LED moduly
• Specifikace pro testování a značení LED produktů

Specifické požadavky pro LED instalace:

1. Napájecí zdroje:


• Musí splňovat normu ČSN EN 61347-2-13 pro elektronické předřadníky LED modulů
• Pro vnější použití je vyžadováno minimálně krytí IP44, pro vlhké prostředí IP65
• Třída ochrany II (dvojitá izolace) nebo III (bezpečné malé napětí)
• Musí obsahovat ochranu proti zkratu, přetížení a přehřátí
2. LED pásky a moduly:


• Pro vnitřní použití postačuje IP20, pro vlhké prostředí IP65, pro venkovní použití IP67
• Maximální proudová hustota by neměla překročit doporučení výrobce
• Při instalaci na hořlavé podklady používejte pouze LED s certifikací pro tento účel
3. Kabely a vodiče:


• Pro pevnou instalaci používejte kabely typu CYKY nebo H05V-U
• Pro pohyblivé přívody H05VV-F nebo podobné
• Minimální průřez vodičů podle proudového zatížení
• Pro venkovní instalace UV stabilní kabely s odpovídajícím krytím

Zónová omezení a speciální prostory:

1. Koupelny a vlhké prostory:


• Zóna 0 (uvnitř vany/sprchy): Pouze zařízení SELV max. 12V AC nebo 30V DC, min. IP X7
• Zóna 1 (nad vanou/sprchou): Zařízení SELV, min. IP X4
• Zóna 2 (okolí vany/sprchy): Min. IP X4, zařízení třídy II nebo SELV
2. Venkovní prostory:


• Minimální krytí IP44 pro chráněné instalace, IP65 pro nechráněné
• Všechny spoje musí být vodotěsné
• Kabely uložené v zemi musí být v chráničce a min. 40 cm pod povrchem
3. Dětské pokoje a veřejné prostory:


• Vyšší mechanická odolnost komponentů (min. IK07)
• Všechny spoje a konektory mimo dosah dětí
• Preference bezpečného malého napětí (SELV)

Bezpečnostní testy a kontroly:

1. Před uvedením do provozu:


• Kontrola izolačního stavu kabelů a spojů
• Měření přechodových odporů u všech spojů
• Vizuální kontrola mechanického upevnění všech komponentů
• Test funkčnosti všech ochranných prvků
2. Pravidelné kontroly:


• Vizuální kontrola za provozu (nadměrné zahřívání, kouř, zápach)
• Kontrola mechanické stability a upevnění
• Měření napětí na klíčových bodech pro ověření úbytků
• Kontrola funkčnosti ovládacích prvků
3. Dokumentace:


• Vypracování revizní zprávy pro instalace s připojením do sítě 230V
• Schéma zapojení s vyznačením všech komponentů
• Seznam použitých materiálů s certifikacemi
• Harmonogram pravidelných kontrol

Důležitá upozornění:

• Pokud nemáte příslušnou elektrotechnickou kvalifikaci, svěřte připojení do elektrické sítě 230V odborníkovi
• Při jakýchkoliv pochybnostech o správnosti instalace kontaktujte kvalifikovaného elektrikáře
• Používejte pouze certifikované komponenty od renomovaných výrobců
• Nikdy nepřekračujte maximální povolené zatížení jednotlivých komponentů

Dodržování bezpečnostních pokynů a norem není jen zákonnou povinností, ale především ochranou zdraví a majetku. Bezpečnostní opatření mohou vypadat jako zbytečné komplikace, ale jejich ignorování může mít vážné následky.

Časté dotazy(FAQ)

Obecné otázky o LED příslušenství

Jaký je rozdíl mezi konektory pro jednobarevné, RGB a RGBW LED pásky?

Jednobarevné LED pásky používají 2pinové konektory (+ a -), RGB pásky používají 4pinové konektory (V+, R, G, B) a RGBW pásky potřebují 5pinové konektory (V+, R, G, B, W). Je důležité vždy používat konektory odpovídající typu pásku, protože nesprávný typ může způsobit zkrat nebo nedostatečný kontakt.

Jak daleko od sebe mohou být napájecí body u LED pásků?

To závisí na několika faktorech: typu pásku, jeho příkonu, průřezu vodivých drah na pásku a provozním napětí. Pro 12V LED pásky s běžným příkonem (14,4W/m) se doporučuje napájecí bod každých 5 metrů. U 24V pásků lze vzdálenost prodloužit na 7-10 metrů. U výkonných pásků (nad 20W/m) je vhodné zkrátit vzdálenost na 3-4 metry pro 12V pásky.

Mohu kombinovat LED pásky s různým napětím (12V a 24V) v jedné instalaci?

Ano, ale každý typ pásku musí být připojen k odpovídajícímu napájecímu zdroji. Nikdy nepřipojujte 12V LED pásek ke zdroji 24V (způsobí poškození) ani 24V pásek ke zdroji 12V (nebude správně fungovat). Pro ovládání můžete použít společný kontroler, pokud podporuje oba typy napětí nebo samostatné kontrolery synchronizované bezdrátově.

Jak poznám, zda je konektor nebo spojka kvalitní?

 Kvalitní konektory a spojky mají následující vlastnosti: robustní konstrukci bez vůlí, kvalitní pozlacené nebo poniklované kontakty s nízkou rezistivitou, pevné zajištění proti uvolnění, odolný izolační materiál a jasné označení polarity. U bezpájecích klipů je důležitá přesnost jehel nebo per kontaktujících plošky na pásku.

Otázky o instalaci a použití

Jaký je nejlepší způsob spojení LED pásků - pájením nebo pomocí spojek?

 Oba způsoby mají své výhody. Pájení vytváří nejspolehlivější elektrické spojení s nejnižším přechodovým odporem a je trvanlivější. Je však časově náročnější a vyžaduje určité dovednosti. Bezpájecí spojky nabízejí rychlou a snadnou montáž bez speciálních nástrojů, ale mohou mít vyšší přechodový odpor a časem se uvolnit, zejména při teplotních změnách. Pro kritické instalace doporučujeme pájení, pro dočasné nebo méně náročné aplikace jsou spojky dostatečné.

Musím použít hliníkový profil pro LED pásky, nebo stačí je nalepit přímo na povrch?

 Hliníkový profil není jen estetickým prvkem, ale především zajišťuje důležité chlazení LED čipů. Bez adekvátního chlazení se LED přehřívají, což vede k rychlé degradaci svítivosti a zkrácení životnosti (až o 70%). Přímé lepení na povrch je přijatelné pouze pro pásky s velmi nízkým příkonem (do 5W/m) nalepené na tepelně vodivý povrch (kov). Pro všechny ostatní aplikace důrazně doporučujeme použití hliníkových profilů.

Jak mám dimenzovat napájecí zdroj pro LED pásky?

 Napájecí zdroj by měl mít výkon minimálně o 20% vyšší než je celkový příkon všech LED pásků. Výpočet: Příkon pásku (W/m) × délka (m) × 1,2 = minimální výkon zdroje. Například pro 5 metrů pásku s příkonem 14,4W/m potřebujete zdroj minimálně 5 × 14,4 × 1,2 = 86,4W, tedy v praxi 100W zdroj. Pro náročnější aplikace nebo instalace v teplém prostředí doporučujeme rezervu 30-40%.

Jaký průřez kabelu potřebuji pro připojení LED pásku?

 Průřez kabelu závisí na proudu a délce trasy. Pro běžné 12V LED pásky do 5 metrů obvykle postačuje kabel 2×0,75mm². Pro delší trasy nebo výkonnější pásky používejte 2×1,5mm² nebo 2×2,5mm². U RGB pásků volte kabely s dostatečným počtem žil a průřezem minimálně 0,75mm² pro každý kanál. Pro přesný výpočet použijte tabulku v kapitole "Kabely a vodiče".

Otázky o řešení problémů

Proč konec mého LED pásku svítí slaběji než začátek?

 Tento problém je způsoben úbytkem napětí na vodivých drahách LED pásku. Čím delší je pásek, tím výraznější je tento efekt. Řešení: 1) Připojte napájení z obou konců pásku, 2) Rozdělte dlouhý pásek na kratší segmenty s vlastním napájením, 3) Použijte pásek s 24V místo 12V (má menší úbytky), 4) Zvolte pásek s silnějšími měděnými drahami (ideálně 2oz nebo 3oz).

Proč se moje LED pásky přehřívají a ztrácejí jas?



 Nejčastější příčinou je nedostatečné chlazení. LED přeměňují přibližně 80% energie na světlo a 20% na teplo. Toto teplo musí být efektivně odváděno. Řešení: 1) Instalujte pásky na hliníkové profily, 2) Zajistěte dostatečnou cirkulaci vzduchu kolem profilů, 3) Pro výkonné pásky použijte masivnější profily s větší chladicí plochou, 4) Zvažte snížení intenzity pomocí stmívače, pokud není potřeba plný výkon.

Proč moje LED pásky po instalaci brzy selhaly?

Předčasné selhání může mít několik příčin: 1) Přehřívání kvůli nedostatečnému chlazení, 2) Překročení maximálního povoleného proudu, 3) Opakované zapínání a vypínání ve velmi krátkých intervalech, 4) Nekvalitní pásky s podprůměrnými komponenty, 5) Přepětí v elektrické síti. Nejčastějším řešením je instalace adekvátního chlazení, použití kvalitního napájecího zdroje s ochranou proti přepětí a volba kvalitních LED pásků od renomovaných výrobců.

Proč moje RGB LED pásky neukazují správné barvy?

Nesprávné zobrazení barev může být způsobeno: 1) Nesprávným zapojením barevných kanálů (záměna R-G-B vodičů), 2) Úbytky napětí způsobující nerovnoměrné napájení různých kanálů, 3) Nekompatibilním nebo špatně nastaveným kontrolerem, 4) Nedostatečným průřezem napájecích kabelů pro některé barevné kanály. Zkontrolujte zapojení všech kanálů a měřte napětí na vzdálených částech instalace při zobrazení jednotlivých základních barev.

Otázky o bezpečnosti

Je bezpečné instalovat LED osvětlení svépomocí, nebo bych měl vždy kontaktovat elektrikáře?

 Pro nízkonapěťové LED systémy (12V nebo 24V) pracující s bezpečným malým napětím (SELV) je instalace svépomocí běžně bezpečná, pokud dodržujete základní pravidla a používáte kvalitní komponenty. Nicméně, připojení napájecích zdrojů k elektrické síti 230V by měl vždy provádět kvalifikovaný elektrikář. Také složitější instalace v náročných podmínkách (koupelny, venkovní prostory) nebo rozsáhlé systémy je vhodné konzultovat s odborníkem.

Potřebuji speciální jištění pro LED osvětlení?

 LED osvětlení by mělo být jištěno samostatným jističem odpovídající hodnoty. Pro větší instalace je vhodné použít proudový chránič s vybavovacím proudem 30mA. Napájecí zdroje kvalitních LED systémů obvykle obsahují vlastní ochranu proti zkratu a přetížení, což poskytuje dodatečnou úroveň bezpečnosti. Pro venkovní instalace je nezbytná ochrana proti přepětí.

Jaké jsou požadavky na IP krytí pro různá prostředí?

• Suché vnitřní prostory (obývací pokoje, ložnice): minimálně IP20
• Vlhké vnitřní prostory (kuchyně): minimálně IP44
• Koupelny mimo zóny s přímým ostřikem: minimálně IP44
• Koupelny v zónách s přímým ostřikem: minimálně IP65
• Venkovní instalace pod střechou: minimálně IP44-IP65
• Venkovní nechráněné instalace: minimálně IP65-IP67
• Instalace v zemi nebo v blízkosti vody: IP67-IP68

Kontakt

Potřebujete poradit s výběrem nebo instalací příslušenství? Neváhejte nás kontaktovat:

Telefon: +420 602 658 319
Email: info@ledsviti.cz
