Praktický průvodce instalací profilu a příslušenství

Obsah

1. Úvod
2. Co jsou LED profily?
3. Výběr správného profilu
4. Příslušenství k LED profilům
5. Potřebné materiály a nářadí
6. Příprava na instalaci
7. Krok za krokem: Montáž LED profilů
8. Připojení vodičů a elektroinstalace
9. Správné rozměry a vzdálenosti
10. Testování a kontrola po instalaci
11. Nejčastější chyby a jak se jim vyhnout
12. Energetická efektivita LED osvětlení
13. Často kladené otázky (FAQ)
14. Dodatečné zdroje informací
15. Kontakt

Úvod

LED osvětlení představuje moderní, energeticky úsporné řešení, které nabízí dlouhou životnost a různorodé možnosti použití. Díky LED profilům můžete dosáhnout profesionálního vzhledu a maximálně využít potenciál LED pásků.

Co jsou LED profily?

LED profily jsou speciální kanály vyrobené z hliníku nebo plastu, které slouží k montáži LED pásků. Neplní pouze estetickou funkci, ale mají i několik praktických výhod:

• Ochrana LED pásků před mechanickým poškozením, prachem a vlhkostí
• Lepší odvod tepla z LED pásků, což prodlužuje jejich životnost
• Rovnoměrné rozložení světla a prevence oslnění
• Estetický doplněk interiéru, který může být součástí designového řešení

LED profily jsou dostupné v různých tvarech a velikostech, což umožňuje jejich instalaci prakticky kdekoliv - na strop, stěny, pod kuchyňské skříňky, do nábytku nebo jako součást schodů.

Výběr správného profilu

Při výběru LED profilu je důležité zvážit několik klíčových aspektů:

Typ profilu podle umístění

• Nástěnné profily - montují se přímo na povrch stěny nebo stropu
• Vestavné profily - zapuštěné do materiálu (např. sádrokartonu), vytvářejí minimalistický vzhled
• Rohové profily - ideální pro osvětlení rohů a hran
• Nábytkové profily - navržené speciálně pro instalaci do nábytku
• Podlahové profily - odolné profily vhodné pro umístění do podlahy

Materiál

Hliníkové profily jsou nejpopulárnější díky jejich:

• Dobré tepelné vodivosti (odvádějí teplo od LED pásků)
• Pevnosti a odolnosti
• Široké škále designových možností

Délka a rozměry

• Profily jsou dostupné v standardních délkách (většinou 1 m nebo 2 m)
• Lze je snadno zkrátit na požadovanou velikost
• Vnitřní rozměry profilu musí odpovídat šířce vašeho LED pásku

Difuzor (kryt)

• Čirý - maximální světelný výkon, ale jednotlivé LED diody jsou viditelné
• Mléčný - střední rozptyl světla

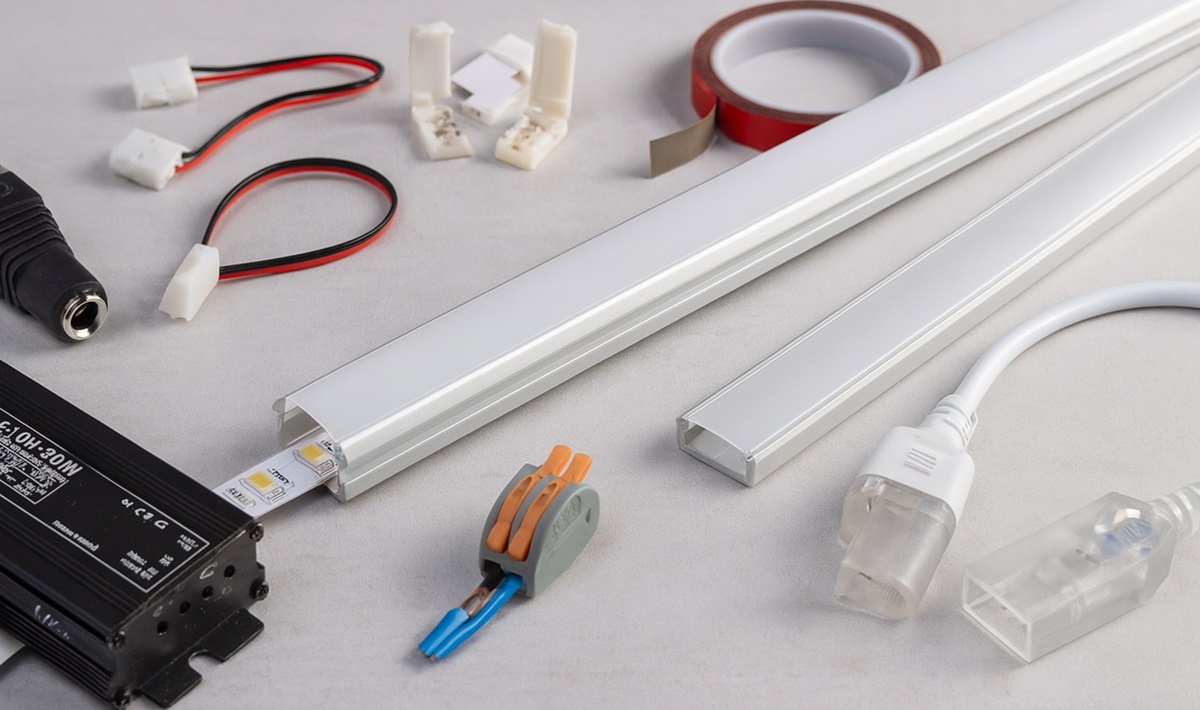

Příslušenství k LED profilům

Aby instalace LED profilů byla kompletní a plně funkční, potřebujete také správné příslušenství. Zde je přehled nejdůležitějších doplňků:

Základní příslušenství

Koncovky

• Funkce: Uzavírají konce profilu a chrání vnitřní komponenty před prachem a poškozením
• Typy:
• S otvorem pro kabel - umožňují průchod napájecích kabelů
• Bez otvoru - pro uzavřené konce instalace
• Materiál: Obvykle vyráběné z plastu nebo kovu, ladící s designem profilu
• Instalace: Jednoduše se zasunují do konců profilu

Montážní klipy/držáky

• Funkce: Umožňují bezpečné připevnění profilu na povrch
• Typy:
• Pružinové klipy - pro rychlou montáž a demontáž
• Pevné držáky - pro trvalou instalaci
• Nastavitelné držáky - umožňují změnit úhel osvětlení
• Instalace: Připevňují se šrouby na povrch.



Elektrické příslušenství

Konektory a spojky pro LED pásky

• Funkce: Umožňují elektrické propojení LED pásků bez pájení
• Typy:
• Přímé konektory - pro spojení dvou částí pásku v jedné linii
• T-konektory - pro vytvoření odbočky
• L-konektory - pro spojení pásků v rohu
• Použití: Zjednodušují instalaci a umožňují snadnější budoucí úpravy

Napájecí konektory

• Funkce: Umožňují připojení LED pásku k napájecímu zdroji
• Typy:
• DC konektory - standardní připojení
• Svorkovnice - pro pevnější a bezpečnější spoje
• Instalace: Připojují se na začátek LED pásku nebo na místa, kde je potřeba přidat napájení

Dálkové ovladače a stmívače

• Funkce: Umožňují regulaci jasu nebo změnu barev (u RGB pásků)
• Typy:
• Základní dálkové ovladače - pro jednoduché zapnutí/vypnutí a změnu jasu
• RGB kontroléry - pro ovládání barevných LED pásků
• Chytré ovladače - s možností připojení k WiFi a ovládání přes smartphone
• Výhody: Zvyšují komfort používání a rozšiřují možnosti osvětlení

Speciální příslušenství

Difuzory (různé typy)

• Funkce: Rozptylují světlo z LED diod a vytvářejí rovnoměrný světelný efekt
• Typy: Kromě základních (čirý, matný, mléčný) existují i speciální typy:
• Prizmatické - rozptylují světlo do určitého vzoru
• Lineární - vytvářejí linii světla bez viditelných bodů
• Výběr: Závisí na požadovaném světelném efektu a umístění

Těsnění a voděodolné prvky

• Funkce: Zvyšují odolnost proti vlhkosti a prachu (zvyšují IP stupeň ochrany)
• Typy:
• Silikonové těsnění - pro zvýšení voděodolnosti
• Vodotěsné koncovky - s gumovým těsněním pro venkovní instalace
• Použití: Nezbytné pro instalace v koupelnách, kuchyních nebo venkovních prostorách

Montážní lepidla a pásky

• Funkce: Alternativní způsob uchycení profilu bez vrtání
• Typy:
• Montážní lepidla - pro trvalé instalace
• Oboustranné lepící pásky - pro snazší montáž a případnou demontáž
• Použití: Ideální pro povrchy, kde není možné nebo žádoucí vrtat

Správný výběr příslušenství je stejně důležitý jako volba samotného profilu a LED pásku. Kompatibilní a kvalitní příslušenství zajistí nejen estetický vzhled, ale také bezpečnou a dlouhotrvající instalaci.

Potřebné materiály a nářadí

Pro úspěšnou instalaci LED profilů budete potřebovat:

Hlavní komponenty

• LED profil vybraný podle vašich požadavků
• LED pásek odpovídající šířky
• Difuzor (kryt profilu)
• Koncovky pro zakončení profilu
• Montážní klipy nebo držáky
• Napájecí zdroj odpovídajícího výkonu

Nářadí pro instalaci

• Metr nebo pravítko
• Tužka nebo značkovač
• Pila na kov (pro zkrácení profilu)
• Vrtačka s vrtáky (pokud budete vrtat do zdi)
• Šroubovák
• Nůžky (pro případné zkrácení LED pásku)
• Pilník (pro zahlazení hran po řezání)

Materiál pro montáž

• Šrouby a hmoždinky (pro montáž na zeď/strop)
• Dvojstranná lepící páska nebo montážní lepidlo (pro montáž bez vrtání)
• Izolační páska nebo smršťovací bužírky (pro izolaci elektrických spojů)

Příprava na instalaci

Před samotnou instalací je důležité důkladně se připravit:

Plánování

1. Určete přesné umístění - rozhodněte, kde chcete LED profil instalovat a změřte si potřebnou délku
2. Naplánujte vedení kabelů - promyslete, jak přivedete napájení k LED pásku
3. Zkontrolujte povrch - ověřte, že povrch pro montáž je rovný, čistý a vhodný pro zvolenou metodu instalace

Bezpečnostní upozornění

• Před zahájením jakékoliv elektroinstalace vypněte hlavní elektrický jistič
• Pokud nemáte zkušenosti s elektroinstalací, zvažte konzultaci s odborníkem
• Ujistěte se, že všechny komponenty jsou kompatibilní a certifikované

Příprava komponentů

• Zkontrolujte, zda máte všechny potřebné součásti
• Přeměřte a případně upravte délku profilu pomocí pily na kov
• Po zkrácení profilu zabruste ostré hrany pilníkem

Krok za krokem: Montáž LED profilů

1. Měření a značení

• Přesně si změřte místo instalace
• Označte si body pro vrtání nebo umístění profilu
• V případě potřeby si označte i trasu kabeláže

2. Úprava profilu

• Pokud je profil delší než potřebujete, zkraťte jej pilou na kov na požadovanou délku
• Řez provádějte kolmo a pečlivě, aby byl konec rovný
• Odstraňte otřepy a zabruste hrany

3. Montáž profilu podle typu instalace

A) Montáž pomocí klipů

1. Připevněte montážní klipy v rovnoměrných rozestupech (zhruba každých 30-50 cm)
2. Klipy připevněte šrouby do zdi/stropu (použijte hmoždinky, pokud je potřeba)
3. Zacvakněte profil do připravených klipů

B) Montáž pomocí lepení

1. Očistěte povrch, kam budete profil lepit (musí být suchý a odmaštěný)
2. Naneste dvojstrannou lepící pásku nebo montážní lepidlo na zadní stranu profilu
3. Pevně přitlačte profil na požadované místo a držte několik sekund
4. Nechte lepidlo zaschnout podle pokynů výrobce

C) Přímá montáž šrouby

1. Předvrtejte otvory v profilu, pokud tam již nejsou
2. Označte si pozice otvorů na zdi/stropu
3. Vyvrtejte otvory a vložte hmoždinky
4. Přišroubujte profil přímo do zdi/stropu

4. Instalace LED pásku

1. Očistěte vnitřek profilu od prachu a nečistot
2. Odstraňte ochrannou fólii z lepící strany LED pásku
3. Začněte od jednoho konce profilu a postupně vkládejte LED pásek do profilu
4. Pásek jemně přitlačte, aby dobře držel, ale dávejte pozor, abyste jej nepoškodili

5. Připevnění koncovek a difuzoru

1. Na oba konce profilu nasaďte koncovky
2. Vložte difuzor (kryt) do profilu - obvykle se zacvakne do drážek po stranách

Připojení vodičů a elektroinstalace

Základní zapojení

1. Vypněte elektrický proud před zahájením jakékoliv práce s elektřinou
2. Odizolujte konce vodičů - odstraňte izolaci z konců vodičů v délce asi 1 cm
3. Připojte vodiče k LED pásku - respektujte polaritu (+ a -)
4. Izolujte spoje - použijte izolační pásku nebo smršťovací bužírky

Připojení napájecího zdroje

1. Zvolte napájecí zdroj s dostatečným výkonem (wattáž LED pásku + min. 20% rezerva)
2. Umístěte napájecí zdroj na bezpečné, suché a větrané místo
3. Připojte výstup napájecího zdroje k LED pásku (pozor na správnou polaritu)
4. Připojte vstup napájecího zdroje k elektrické síti

Pokročilé zapojení

• Dálkové ovládání - pro pohodlné zapínání/vypínání a případnou regulaci jasu
• Stmívače (dimmery) - pro nastavení intenzity světla
• RGB kontroléry - pro ovládání barevných LED pásků

Správné rozměry a vzdálenosti

Rozestupy při montáži

• Montážní klipy umisťujte v rozestupech 30-50 cm pro optimální podporu profilu
• U delších instalací (nad 2 m) zvažte použití více napájecích bodů pro rovnoměrné napájení

Vzdálenosti od jiných objektů

• Při montáži na strop nebo stěnu udržujte vzdálenost alespoň 5-10 cm od horní části stěny
• Mezi paralelně instalovanými profily udržujte rozestup 20-30 cm pro rovnoměrné osvětlení

Optimální délky

• Pro běžné instalace je optimální délka jednoho nepřerušovaného úseku LED pásku maximálně 5 metrů
• Při potřebě delších úseků je vhodné rozdělit instalaci na více sekcí s vlastním napájením

Testování a kontrola po instalaci

Po dokončení instalace je důležité provést důkladnou kontrolu:

1. Kontrola mechanické instalace

• Ověřte, že profil je pevně připevněn a nehýbe se
• Zkontrolujte, zda jsou všechny koncovky a kryty správně nasazeny

2. Kontrola elektrické instalace

• Zkontrolujte všechna elektrická spojení před zapnutím
• Ujistěte se, že jsou všechny vodiče bezpečně izolovány
• Ověřte správnost zapojení polarity

3. Testování funkčnosti

• Zapněte napájení a zkontrolujte, zda všechny LED svítí rovnoměrně
• Nechte světlo svítit alespoň 30 minut a kontrolujte, zda nedochází k přehřívání
• Otestujte všechny funkce (stmívání, změna barev atd.), pokud jsou součástí instalace

Nejčastější chyby a jak se jim vyhnout

1. Nesprávný výběr profilu

Problém: Profil neodpovídá šířce LED pásku nebo není vhodný pro dané prostředí. Řešení: Vždy nejprve změřte šířku LED pásku a podle toho vyberte profil. Pro venkovní použití volte profily s vyšší ochranou IP.

2. Nedostatečný odvod tepla

Problém: Přehřívání LED pásku zkracuje jeho životnost. Řešení: Používejte hliníkové profily, které pomáhají odvádět teplo. Neinstalujte profily do uzavřených prostor bez ventilace.

3. Špatné elektrické zapojení

Problém: Nesprávné zapojení může vést k nefunkčnosti nebo poškození LED pásku. Řešení: Dodržujte polaritu (+ a -), používejte vodiče správného průřezu a vždy izolujte všechny spoje.

4. Přetížení napájecího zdroje

Problém: Nedostatečně dimenzovaný napájecí zdroj může způsobit nestabilní svícení nebo poškození. Řešení: Zdroj by měl mít výkon minimálně o 20% vyšší než je celková spotřeba LED pásku.

5. Nedostatečná fixace

Problém: Profil není dostatečně upevněn a může se uvolnit. Řešení: Používejte dostatečné množství montážních klipů nebo kvalitní lepidlo a ujistěte se, že podklad je čistý a vhodný pro montáž.

Energetická efektivita LED osvětlení

LED osvětlení nabízí výrazné úspory energie oproti tradičním světelným zdrojům:

Výhody LED osvětlení

• Úspora energie: LED žárovky spotřebují o 75-80% méně energie než tradiční žárovky a o 50-70% méně než fluorescenční svítidla
• Dlouhá životnost: 25 000 až 50 000 hodin provozu (při správné instalaci a používání)
• Okamžité rozsvícení: Plný světelný výkon ihned po zapnutí
• Nízká produkce tepla: Efektivnější přeměna energie na světlo místo tepla

Výběr efektivních LED pásků

• Účinnost (lm/W): Čím vyšší hodnota, tím efektivnější přeměna energie na světlo
• CRI (Color Rendering Index): Vyšší hodnota znamená věrnější podání barev
• Hustota LED: Vyšší počet LED na metr poskytuje rovnoměrnější světlo

Často kladené otázky (FAQ)

Jaký je rozdíl mezi různými typy difuzorů?

Čirý difuzor propouští maximum světla, ale jednotlivé LED diody jsou viditelné. Matný (opálový) difuzor poskytuje rovnoměrné rozptýlení světla bez viditelných bodů, ale propouští méně světla. Mléčný difuzor představuje kompromis mezi oběma variantami.

Mohu spojit více LED profilů dohromady?

Ano, můžete použít speciální spojky profilů, které umožňují vytvořit plynulý přechod mezi jednotlivými díly. Pamatujte však, že elektrické spojení musí být provedeno správně a bezpečně.

Jak vyberu správný napájecí zdroj?

Sečtěte celkový příkon všech LED pásků v instalaci (watt/metr × délka v metrech) a vyberte zdroj s kapacitou o minimálně 20% vyšší než je celková spotřeba. Vždy dbejte na kompatibilitu napětí (typicky 12V nebo 24V).

Je nutné profil připevnit, nebo stačí položit?

Záleží na umístění. Na vodorovných plochách může stačit profil jen položit, ale pro zajištění bezpečnosti a stability doporučujeme vždy profil řádně připevnit pomocí klipů nebo lepidla.

Lze LED pásek v profilu vyměnit?

Ano, LED pásek lze vyměnit. Stačí opatrně odstranit starý pásek (může být přilepen) a nahradit jej novým. Zajistěte kompatibilitu nového pásku s profilem a napájecím zdrojem.

Jak často je potřeba čistit LED profily?

Záleží na prostředí, ale obecně stačí čistit profily od prachu 2-4× ročně pomocí suchého hadříku. V prašnějších prostorách může být potřeba častější čištění.

Dodatečné zdroje informací

Pro další informace o instalaci LED osvětlení doporučujeme:

• Technické normy a předpisy - Informace o elektrotechnických normách na webu Českého normalizačního institutu
• Video návody - Podívejte se na naše instruktážní videa na YouTube
• Online konzultace - Naši technici jsou připraveni odpovědět na vaše dotazy
• Komunitní fóra - Diskuzní skupiny, kde lze sdílet zkušenosti s dalšími uživateli

Nezapomeňte, že v případě pochybností nebo složitějších instalací je vždy lepší obrátit se na odborníka. Bezpečnost je na prvním místě!

Kontakt

Máte-li jakékoli dotazy ohledně LED osvětlení, výběru vhodných profilů nebo příslušenství, neváhejte nás kontaktovat. Náš tým odborníků vám rád pomůže s výběrem i s technickými detaily instalace.

Telefon: +420 602 658 319
Email: info@ledsviti.cz
