Praktický průvodce instalací stropních přisazených LED panelů

Obsah

1. Úvod
2. Potřebné nástroje a materiály
3. Příprava před instalací
4. Postup instalace krok za krokem
5. Elektrické připojení
6. Bezpečnostní pokyny a normy
7. Nejčastější chyby při instalaci
8. Kontrola a testování po montáži
9. Údržba a servis
10. Pokročilé funkce a chytré osvětlení
11. Energetická efektivita
12. Časté dotazy
13. Kontakt

Úvod

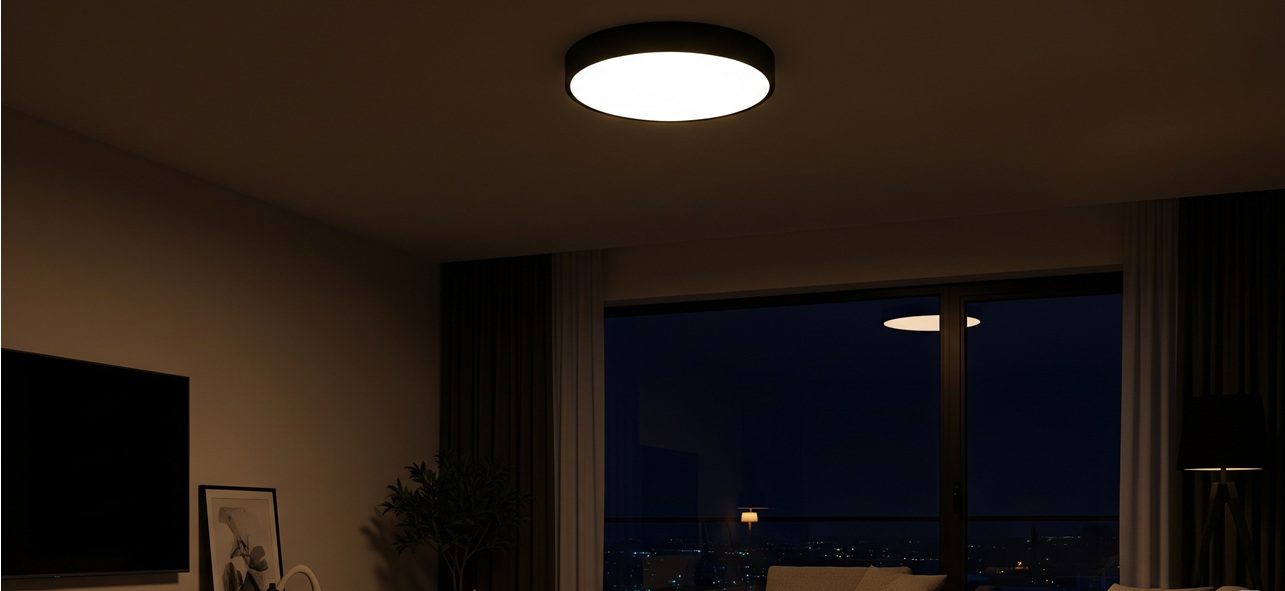

Stropní montáž je jedním z nejoblíbenějších způsobů, jak instalovat LED panely, a je vhodná pro kanceláře, školy, nemocnice, obchodní prostory i domácnosti. Stropní přisazené panely jsou již kompletním svítidlem s integrovaným rámem, které se montuje přímo na strop bez nutnosti dodatečných konstrukčních prvků, což vytváří čistý a moderní vzhled a usnadňuje instalaci.

Potřebné nástroje a materiály

Pro úspěšnou instalaci stropního přisazeného LED panelu budete potřebovat:

Nástroje:

• Vrtací stroj s vhodnými vrtáky pro váš typ stropu
• Šroubovák (křížový i plochý)
• Vodováha
• Měřící pásmo
• Tužka nebo fix na značení
• Kombinační kleště
• Odizolované kleště (pro práci s elektrickým vedením)
• Žebřík nebo stabilní stolička

Materiály:

• Stropní přisazený LED panel (již s integrovaným rámem)
• Hmoždinky a šrouby odpovídající typu stropu
• Elektrické kabely odpovídajícího průřezu
• Izolační páska nebo svorky pro elektrické spoje
• Případně sádru nebo tmel pro zahlazení vrtaných otvorů

Příprava před instalací

Důkladná příprava je klíčem k úspěšné a bezpečné instalaci:

1. Zkontrolujte obsah balení - Ujistěte se, že máte všechny potřebné součásti a že žádná část není poškozená.


2. Zvolte správné umístění - Před začátkem instalace pečlivě zvažte, kde chcete panel umístit:


• Panel by měl být umístěn tak, aby rovnoměrně osvětloval celou místnost.
• Vyhněte se umístění přímo nad místy, kde se dlouhodobě zdržují lidé, aby nedocházelo k oslnění.
• Pokud instalujete více panelů, rozmístěte je symetricky pro dosažení rovnoměrného osvětlení.
3. Zjistěte konstrukci stropu - Ověřte typ vašeho stropu (beton, sádrokarton, dřevo), abyste mohli zvolit správný typ kotvení.


4. Lokalizujte elektrické vedení - Zjistěte, kde máte přívod elektřiny, případně kde bude nutné vést kabeláž. Pokud je to možné, využijte stávající vývod pro osvětlení.


5. Změřte a označte - Pečlivě změřte a označte místo pro instalaci panelu na stropě. U obdélníkových panelů si označte orientaci, aby panel byl správně zarovnán se stěnami místnosti.



Postup instalace krok za krokem

Krok 1: Vypnutí elektrického proudu

DŮLEŽITÉ: Před zahájením jakékoli práce s elektřinou vždy vypněte příslušný jistič v rozvodné skříni. Pro jistotu použijte zkoušečku, abyste se ujistili, že v místě instalace není proud.

Krok 2: Odmontování stávajícího svítidla

Pokud na místě, kde chcete instalovat nový LED panel, je již nějaké svítidlo:

1. Opatrně odmontujte kryt nebo stínidlo stávajícího svítidla.
2. Odpojte elektrické vodiče a poznamenejte si jejich zapojení.
3. Odšroubujte montážní prvky a odstraňte staré svítidlo.

Krok 3: Příprava montážních bodů

1. Přiložte stropní přisazený LED panel na strop a označte místa pro vrtání montážních otvorů.
2. Pomocí vodováhy zkontrolujte, zda je pozice panelu vodorovná.
3. Vrtacím strojem vyvrtejte díry pro hmoždinky:
• Pro betonový strop použijte vrták do betonu odpovídajícího průměru.
• Pro sádrokartonový strop použijte speciální hmoždinky do sádrokartonu.
4. Vložte hmoždinky do vyvrtaných děr.

Krok 4: Elektrické připojení

1. Připravte si elektrické připojení, které se nachází na zadní straně LED panelu.
2. Připojte elektrické vodiče od panelu k vodičům ve stropě (viz podrobnější instrukce v sekci "Elektrické připojení").
3. Ujistěte se, že všechny spoje jsou pevné a řádně izolované.
4. Uspořádejte vodiče tak, aby nebyly napnuté a nepřekážely při montáži panelu.

Krok 5: Montáž LED panelu na strop

1. Přiložte panel k připraveným otvorům ve stropě.
2. Pomocí šroubů připevněte panel přímo ke stropu přes montážní otvory na jeho zadní straně.
3. Zkontrolujte pevnost upevnění - panel by měl být stabilní a bez vůle.
4. Ujistěte se, že je panel v rovině - použijte vodováhu pro kontrolu.
5. U některých modelů může být nutné po montáži nasadit krycí nebo dekorativní prvky - postupujte podle návodu výrobce.

Elektrické připojení

Základní připojení

1. Ujistěte se, že elektrický obvod je vypnutý na hlavním jističi.
2. Připojte elektrické vodiče od panelu k vodičům ve stropě:
• Hnědý nebo černý vodič je fáze (L).
• Modrý vodič je nulový vodič (N).
• Žluto-zelený vodič je ochranný zemnicí vodič (PE).
3. Pro spojení vodičů použijte vhodné svorky nebo svorkovnice:
• Ujistěte se, že spoje jsou pevné a bezpečné.
• Všechny spoje musí být řádně izolovány.
4. Kabeláž uložte tak, aby nebyla napnutá a nehrozilo její poškození.

Připojení stmívače nebo dálkového ovládání

Pokud váš LED panel podporuje stmívání nebo chcete využít dálkové ovládání:

1. Zkontrolujte, zda je váš panel kompatibilní s požadovanou funkcí.
2. Nainstalujte stmívač nebo přijímač dálkového ovládání podle návodu výrobce.
3. Ujistěte se, že všechny komponenty jsou kompatibilní - ne všechny LED panely lze stmívat standardními stmívači.

Bezpečnostní pokyny a normy

Při instalaci osvětlení je bezpečnost na prvním místě:

Základní bezpečnostní pravidla

• Vždy vypněte elektrický proud před zahájením jakékoli práce s elektřinou.
• Používejte izolované nástroje určené pro práci s elektrickými instalacemi.
• Zkontrolujte napětí pomocí zkoušečky, než začnete pracovat s vodiči.
• Při práci na žebříku vždy dodržujte bezpečnostní pravidla - ideálně požádejte druhou osobu o asistenci.
• Nepřetěžujte elektrický obvod - zjistěte si, jaký je příkon panelu a zda jej váš elektrický obvod zvládne.

Důležité normy

V České republice musí být elektrické instalace prováděny v souladu s normami:

• ČSN 33 2000-4-41 - Ochrana před úrazem elektrickým proudem
• ČSN 33 2000-7-701 - Prostory s vanou nebo sprchou (pokud instalujete v koupelně)
• ČSN 33 2000-7-710 - Zdravotnické prostory (pokud instalujete ve zdravotnickém zařízení)

Pokud si nejste jisti svými schopnostmi, svěřte elektrickou instalaci odborníkovi. V některých případech může být vyžadována revize elektroinstalace profesionálním elektrikářem.

Nejčastější chyby při instalaci

Vyvarujte se těchto běžných chyb při instalaci stropních přisazených LED panelů:

1. Ignorování napětí a výkonu svítidel:
   Stropní LED panely mohou mít různé napětí a výkon. Je důležité zkontrolovat specifikace svítidla a zajistit, aby odpovídaly výkonu a napětí vaší domácí elektrické instalace.


2. Špatné umístění:
   Panelová svítidla by měla být umístěna tak, aby rovnoměrně osvětlila požadovanou plochu. Nesprávné umístění může vést k nerovnoměrnému osvětlení místnosti.


3. Nedostatečné zajištění svítidla:
   Panelová svítidla musí být pevně a bezpečně upevněna na strop. Špatné uchycení může vést k pádu svítidla a potenciálnímu nebezpečí. Použijte všechny montážní otvory na zadní straně panelu.


4. Nevhodná kabeláž:
   Použití příliš slabých nebo starých elektrických kabelů může způsobit přehřívání a poškození jak svítidla, tak i celé elektrické instalace.


5. Špatné připojení drátů:
   Dráty musí být správně a pevně spojeny a izolované, aby nedošlo k zadření nebo k jiskření. Vždy je dobré použít svorky a správně izolovat všechny spoje.


6. Nesprávné kotvení do sádrokartonu:
   Pro sádrokartonové stropy používejte speciální hmoždinky určené do sádrokartonu. Běžné hmoždinky nemusí poskytnout dostatečnou oporu a panel by mohl spadnout.


7. Opomenutí kontroly kompatibility:
   Před instalací ověřte, že všechny komponenty (panel, ovladače, stmívače) jsou vzájemně kompatibilní.


8. Ignorování návodu výrobce: Stropní přisazené panely mohou mít specifické požadavky na montáž. Vždy si pozorně přečtěte návod výrobce, i když máte zkušenosti s instalací podobných zařízení.



Kontrola a testování po montáži

Po dokončení instalace je důležité provést důkladnou kontrolu:

1. Vizuální kontrola

• Upevnění: Zkontrolujte, zda je panel pevně a bezpečně upevněn k stropu. Panel by neměl mít žádnou vůli a neměl by se pohybovat při lehkém doteku.
• Povrch: Zkontrolujte povrch panelu na přítomnost poškození, jako jsou škrábance nebo praskliny, které mohly vzniknout během instalace.
• Vzhled: Ujistěte se, že panel je správně zarovnán se stěnami místnosti a že montáž působí esteticky.

2. Kontrola zapojení

• Elektrické připojení: Ujistěte se, že všechny elektrické spoje jsou správně a bezpečně provedeny. Kontrolujte, zda nejsou žádné volné nebo odhalené vodiče.
• Izolace: Zkontrolujte, zda jsou všechny vodiče řádně izolované a nejsou vystaveny mechanickému poškození.

3. Funkční test

• Zkouška svícení: Po zkontrolování a správném zapojení zapněte jistič a otestujte funkčnost panelu. Zkontrolujte, zda svítí všechny části panelu rovnoměrně a zda nedochází k blikání nebo jiným nepravidelnostem.
• Ovladače a dálkové ovládání: Pokud je světelný panel vybaven dálkovým ovládáním nebo dimovací funkcí, vyzkoušejte všechny funkce.

4. Bezpečnostní kontrola

• Kontrola teploty: Po několika minutách provozu zkontrolujte, zda se panel nadměrně nezahřívá. Nadměrné zahřívání může být známkou špatného elektrického zapojení nebo defektu produktu.
• Prověření ochranných obvodů: Ujistěte se, že ochranné obvody jako jsou jističe a proudové chrániče jsou správně nastaveny a funkční.

Údržba a servis

Pravidelná údržba prodlouží životnost vašeho LED panelu:

Pravidelné čištění

• Prach a nečistoty: Pravidelně otírejte povrch panelů suchým nebo mírně vlhkým hadříkem, aby se odstranil prach a další nečistoty. Před čištěním vždy vypněte napájení.
• Nepoužívejte abrazivní čisticí prostředky: Aby nedošlo k poškrábání povrchu nebo poškození panelu, vyhněte se použití abrazivních čisticích prostředků.
• Frekvence čištění: Ideální je čistit panel jednou za 3-6 měsíců, v prašnějších prostředích častěji.

Kontrola elektrických spojů

• Pravidelné kontroly: Alespoň jednou ročně zkontrolujte, zda jsou všechny elektrické spoje pevné a bez poškození.
• Příznaky problémů: Pokud si všimnete blikání, změny v intenzitě světla nebo neobvyklých zvuků, může to značit problém s elektrickým připojením.

Výměna komponent

• LED diody a ovladač: LED diody mají dlouhou životnost, ale v případě, že si všimnete zhoršení světelného výkonu nebo blikání, může být potřeba vyměnit LED ovladač (driver) nebo v krajním případě samotný panel.
• Servisní dokumentace: Uchovávejte všechny návody, záruční listy a další dokumentaci k panelu pro případ potřeby servisu.

Pokročilé funkce a chytré osvětlení

Moderní LED panely nabízejí řadu pokročilých funkcí:

Chytré osvětlení a jeho propojení

• Připojení k Wi-Fi nebo Bluetooth: Některé LED panely lze připojit k domácí síti a ovládat je přes aplikaci v telefonu.
• Hlasové ovládání: Kompatibilita s hlasovými asistenty jako Alexa nebo Google Assistant umožňuje hlasové ovládání osvětlení.
• Automatizace: Možnost nastavení časovačů, scén nebo integrace s dalšími chytrými zařízeními v domácnosti.

Stmívače a ovládání

• Standardní stmívače: Ověřte kompatibilitu vašeho LED panelu se stmívači před instalací.
• Bezdrátové ovladače: Některé panely se dodávají s dálkovými ovladači pro snadné ovládání.
• Pohybové senzory: Možnost připojení k pohybovým senzorům pro automatické zapínání a vypínání světla.

RGB a barevné osvětlení

• Změna barvy světla: RGB LED panely umožňují měnit barvu světla podle nálady nebo potřeby.
• Nastavení teploty chromatičnosti: Možnost přepínat mezi teplým a studeným bílým světlem pro vytvoření různých atmosfér v místnosti.

Energetická efektivita

LED panely jsou známé svou vysokou energetickou účinností:

• Nízká spotřeba energie: LED panely spotřebují výrazně méně energie než tradiční světelné zdroje při stejném světelném výkonu. Běžně ušetříte až 80 % energie ve srovnání s klasickými žárovkami.
• Dlouhá životnost: Kvalitní LED panely mají životnost až 50 000 hodin, což snižuje náklady na údržbu a výměnu.
• Energetická třída: Při výběru LED panelu se zaměřte na ty s vysokou energetickou třídou (A++, A+ nebo A).
• Měření svítivosti: LED panely se obvykle měří v lumenech (lm), nikoli ve wattech. Vyšší hodnota lumenů znamená jasnější světlo.
• Teplota chromatičnosti: Vyberte si panel s vhodnou teplotou chromatičnosti - teplé bílé světlo (2700-3000K) je vhodné pro odpočinkové zóny, neutrální bílá (4000K) je vhodná pro kuchyně a pracovní prostory, chladná bílá (5000K a více) je vhodná pro pracovní prostředí, kde je potřeba vysoké koncentrace.

Časté dotazy

Jaký je rozdíl mezi přisazeným a vestavným LED panelem?

Přisazený LED panel se montuje přímo na povrch stropu a obsahuje už integrovaný montážní rám, zatímco vestavný panel se instaluje do otvoru ve stropě. Přisazené panely jsou vhodnější pro běžné stropy, kde není možné vytvořit zapuštění, a instalace je výrazně jednodušší, protože není potřeba montovat žádné dodatečné konstrukční prvky.

Jak vypočítat, kolik LED panelů potřebuji pro svůj prostor?

Obecné pravidlo je, že na každých 5-10 m² prostoru je vhodný jeden standardní LED panel o velikosti 60x60 cm. Přesnější výpočet závisí na požadované intenzitě osvětlení, výšce stropu a účelu místnosti. Pro detailní návrh osvětlení doporučujeme konzultaci s odborníkem.

Mohu instalovat stropní LED panel sám, nebo potřebuji odborníka?

Pokud máte základní zručnost a znalosti o elektřině, můžete základní instalaci provést sami. Nicméně, pokud si nejste jisti svými schopnostmi, zejména co se týče elektrického zapojení, doporučujeme obrátit se na kvalifikovaného elektrikáře.

Jsou LED panely vhodné pro všechny typy místností?

LED panely jsou velmi univerzální a hodí se do většiny typů místností. Jsou obzvláště vhodné pro kanceláře, kuchyně, koupelny, chodby a obytné prostory. Pro specifické potřeby osvětlení, jako jsou galerie nebo speciální pracovní prostory, může být vhodné kombinovat je s jinými typy svítidel.

Jak dlouho vydrží LED panel?

Kvalitní LED panely mají životnost až 50 000 hodin provozu, což při průměrném používání 5-6 hodin denně znamená přibližně 25 let. Skutečná životnost však závisí na kvalitě komponentů, podmínkách provozu a četnosti zapínání a vypínání.

Mohu vyměnit jen část LED panelu, pokud přestane fungovat?

Ve většině případů není praktické vyměňovat jednotlivé LED diody v panelu. Pokud část panelu přestane fungovat, je obvykle nutné vyměnit celý panel nebo jeho napájecí zdroj (driver). U některých profesionálních modelů může být možnost výměny driveru.

Je instalace LED panelu šetrná k životnímu prostředí?

Ano, LED osvětlení je obecně považováno za environmentálně šetrnou volbu. LED panely spotřebovávají méně energie, mají delší životnost než tradiční světelné zdroje a neobsahují rtuť. Navíc mnoho moderních LED panelů je vyrobeno z recyklovatelných materiálů.
