Praktický průvodce instalací veřejného LED osvětlení

Obsah

1. Úvod
2. Plánování veřejného osvětlení
3. Právní předpisy a normy
4. Výběr vhodných produktů a materiálů
5. Technické parametry a vzdálenosti
6. Postup instalace
7. Elektrická instalace a zapojení vodičů
8. Kontrola a testování
9. Chytré osvětlení a pokročilé technologie
10. Energetická efektivita
11. Údržba a servis
12. Časté chyby při instalaci a jejich řešení
13. Kontakt

Úvod

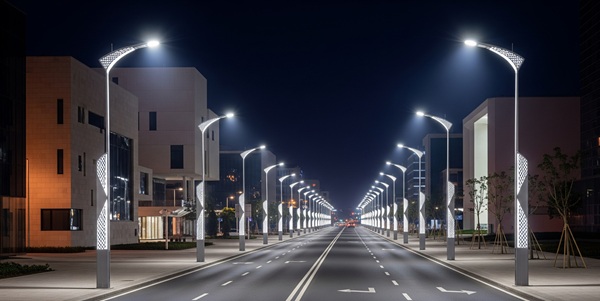

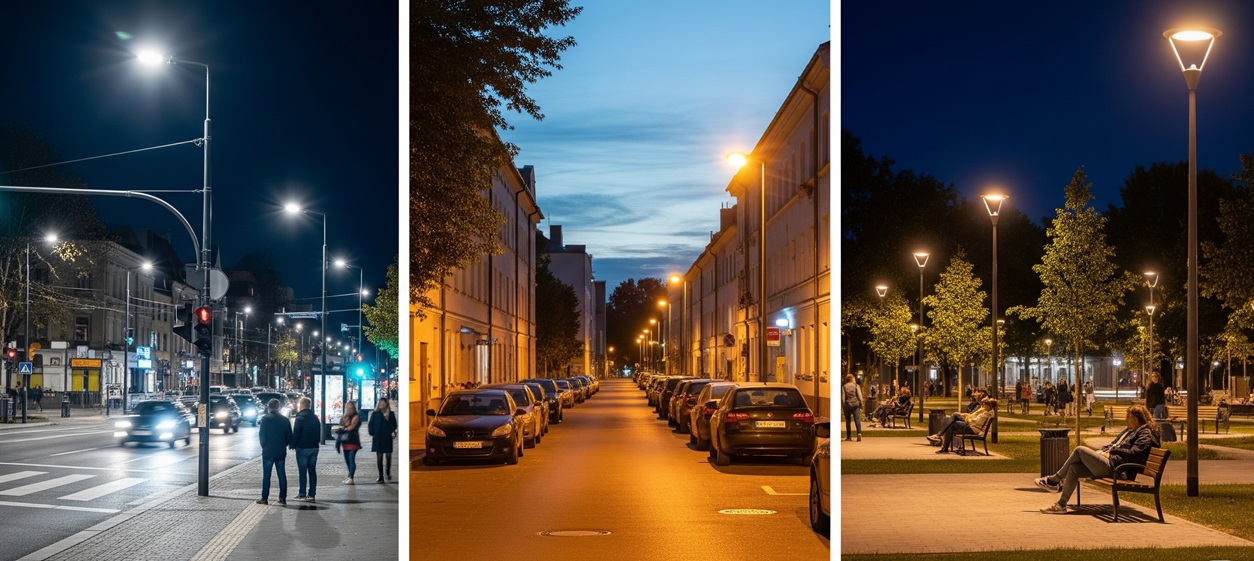

Veřejné osvětlení zahrnuje širokou škálu aplikací od pouličního osvětlení, osvětlení parků, pěších zón, přes osvětlení sportovišť, až po osvětlení historických památek. Každý z těchto případů má svá specifika, která vyžadují individuální přístup při plánování a realizaci.

LED osvětlení ve veřejných prostorách přináší řadu výhod, včetně výrazných úspor energie, delší životnosti a lepší kvality osvětlení. Tento průvodce vám pomůže porozumět základním principům instalace veřejného LED osvětlení, i když nemáte předchozí technické zkušenosti.

Plánování veřejného osvětlení

Úspěšná instalace veřejného osvětlení začíná důkladným plánováním. Zde jsou základní kroky, které byste měli zvážit:

1. Analýza potřeb - Určete, které oblasti potřebují osvětlení a jaký typ osvětlení je nejvhodnější pro dané místo a účel. Zohledněte faktory jako jsou bezpečnost, estetika a energetická efektivita.


2. Průzkum lokality - Proveďte podrobný průzkum místa, kde bude osvětlení instalováno. Zjistěte, jaké jsou tam povrchy, překážky a jak je prostor využíván.


3. Výběr správného typu svítidla - Na trhu je široká nabídka svítidel, která se liší nejen designem, ale i technickými parametry. LED svítidla jsou často preferována pro jejich dlouhou životnost a nízkou spotřebu energie.


4. Technické specifikace - Zvolte svítidla, která splňují všechny potřebné normy a regulace. Důležité je také zvážit faktory jako jsou světelný tok, barva světla, úhel vyzařování a odolnost proti vnějším vlivům.


5. Instalační plán - Vytvořte detailní plán instalace, který zahrnuje umístění svítidel, zapojení a koordinaci s dalšími infrastrukturními pracemi.


6. Rozpočet a časový plán - Stanovte realistický rozpočet a časový plán pro realizaci projektu, včetně případných rezerv pro nečekané situace.



Právní předpisy a normy

Instalace veřejného osvětlení podléhá řadě norem a předpisů, které je třeba dodržovat:

Klíčové normy

• ČSN EN 13201 - Tato norma se týká návrhu osvětlení silnic a stanovuje požadavky na úroveň osvětlení pro bezpečnost a pohodlí uživatelů.
• ČSN EN 60598 - Tato série norem se vztahuje na svítidla, zahrnuje požadavky na konstrukci, zkoušení a označování svítidel.

Bezpečnostní požadavky

• Ochrana proti elektrickému úrazu - Instalace musí být provedena tak, aby bylo zabráněno přímému i nepřímému dotyku s částmi pod napětím.
• Zemnící systém - Veřejné osvětlení by mělo být vybaveno efektivním zemnícím systémem pro odvedení možného únikového proudu do země.
• IP krytí - Svítidla musí mít dostatečné krytí proti prachu, vlhkosti a vodě (typicky IP65 a vyšší).
• Ochrana proti přepětí - Instalace by měla zahrnovat ochranu proti přepětí způsobeného bleskem nebo kolísáním v elektrické síti.

Povolení a schválení

• Pro instalaci veřejného osvětlení je často nutné získat povolení od místních úřadů nebo vlastníků pozemků.
• Vždy si ověřte, jaké dokumenty a schválení jsou potřeba ve vaší lokalitě.

Výběr vhodných produktů a materiálů

Pro kvalitní a bezpečnou instalaci veřejného osvětlení je klíčové zvolit správné produkty a materiály:

LED svítidla

• Silniční a uliční svítidla: Vybírejte modely s vysokou účinností, dlouhou životností a certifikací pro veřejné prostory.
• Parkové a zahradní lampy: Tyto by měly být nejen funkční, ale i esteticky vhodné, robustní a odolné proti vandalismu.
• Technické parametry: Sledujte světelný tok (lumeny), příkon (watty), barevnou teplotu světla (Kelviny) a index podání barev (CRI).

Montážní materiál

• Kabelové spojky a průchodky: Používejte kvalitní vodotěsné spojky pro bezpečné propojení kabelů.
• Montážní konzole a nosníky: Zvolte odolné materiály schopné nést váhu svítidel a odolávat povětrnostním vlivům.
• Uzemnění: Kvalitní zemnící materiál je klíčový pro bezpečnost celého systému.

Nářadí pro instalaci

• Montážní klíče a šroubováky: Používejte nářadí s izolovanými rukojeťmi pro práci s elektrickými komponenty.
• Krimpovací kleště: Jsou nezbytné pro kvalitní spojování kabelů s konektory.
• Testery napětí: Před manipulací s vodiči vždy ověřte absenci napětí.

Bezpečnostní vybavení

• Ochranné pomůcky: Pracovní rukavice, helma, ochranné brýle a reflexní vesta.
• Výstražné značení: Pro ohraničení pracovní plochy a zajištění bezpečnosti okolí.
• Osvětlení pracoviště: Kvalitní přenosné světlo nebo čelovka pro práci za šera nebo tmy.

Technické parametry a vzdálenosti

Správné umístění a dimenzování svítidel je zásadní pro efektivní osvětlení:

Výška a umístění

• Výška svítidel: Závisí na typu a účelu osvětlované oblasti. Běžně se používají výšky:


• Chodníky a parky: 3-5 metrů
• Místní komunikace: 6-8 metrů
• Hlavní silnice: 8-12 metrů
• Rozteč svítidel: Pro zajištění rovnoměrného osvětlení bez stínových zón. Obvykle:


• Na chodníkách: 15-25 metrů
• Na místních komunikacích: 25-35 metrů
• Na hlavních silnicích: 30-50 metrů

Orientace a nasměrování

• Směr světla: Svítidla by měla být orientována tak, aby maximálně osvětlila cílovou plochu a minimalizovala světelné znečištění.
• Úhel svícení: Správný úhel pomáhá eliminovat oslnění a poskytuje optimální pokrytí oblasti.

Vzdálenost od překážek

• Minimální odstupy: Svítidla by měla být umístěna minimálně 1 metr od stromů, budov a jiných překážek.
• Výška nad vozovkou: Dostatečná výška zajišťuje bezpečnost a zabraňuje poškození při běžném provozu.

Úroveň osvětlení

• Intenzita osvětlení: Liší se podle typu oblasti:
• Parky a pěší zóny: 5-15 luxů
• Obytné ulice: 10-20 luxů
• Hlavní silnice: 15-30 luxů
• Křižovatky: 20-40 luxů

Postup instalace

Instalace veřejného osvětlení je komplexní proces, který by měl provádět kvalifikovaný odborník.

1. Přípravné práce

• Vyznačení lokalit: Přesně vyznačte místa pro umístění svítidel a trasy pro kabeláž.
• Příprava základů: Vykopání jam a betonování základů pro stožáry osvětlení.
• Zajištění bezpečnosti: Ohraničení pracovní plochy a informování okolí o probíhajících pracích.

2. Stavební práce

• Výkopy pro kabeláž: Příprava rýh pro uložení podzemních kabelů, obvykle v hloubce 70-80 cm.
• Pokládka chrániček: Instalace ochranných trubek pro vedení kabelů.
• Betonáž základů: Vytvoření pevných základů pro stožáry osvětlení.

3. Instalace infrastruktury

• Položení kabeláže: Uložení elektrických kabelů v chráničkách pod zemí.
• Instalace stožárů: Vztyčení a upevnění stožárů na připravené základy.
• Montáž rozvaděčů: Instalace rozvodných skříní pro řízení a napájení osvětlení.

4. Montáž svítidel

• Upevnění svítidel: Bezpečné připevnění lamp na stožáry nebo jiné nosné konstrukce.
• Připojení k napájení: Zapojení svítidel do elektrické sítě podle schématu.
• Nastavení směru a sklonu: Optimalizace nasměrování svítidel pro maximální efektivitu.

5. Dokončovací práce

• Uvedení do provozu: Otestování funkčnosti celého systému.
• Úprava terénu: Zahrnutí výkopů a úprava okolního prostředí.
• Dokumentace: Vypracování kompletní dokumentace o instalaci a použitých materiálech.

Elektrická instalace a zapojení vodičů

Správné elektrické zapojení je zásadní pro bezpečnost a spolehlivost osvětlení:

Základní pravidla

• Vypnutí napájení: Před zahájením jakýchkoliv prací s elektrickým zařízením vždy vypněte hlavní jistič.
• Použití vhodných materiálů: Používejte pouze kabely a komponenty určené pro venkovní použití.
• Dodržení barevného značení: Respektujte stanovené barevné značení vodičů:
• Fázový vodič: hnědá (případně černá nebo šedá)
• Neutrální vodič: modrá
• Ochranný zemnicí vodič: zeleno-žlutá

Postup zapojení

1. Příprava vodičů: Odizolujte konce kabelů na potřebnou délku pomocí stahovačky izolace.
2. Propojení vodičů: Spojte odpovídající vodiče pomocí vhodných svorek nebo konektorů.
3. Izolace spojů: Všechny spoje musí být pečlivě izolovány pomocí izolační pásky nebo smršťovací bužírky.
4. Připojení k svítidlu: Zapojte jednotlivé vodiče k příslušným svorkám svítidla:
• Fázový vodič (hnědý) - označení L
• Neutrální vodič (modrý) - označení N
• Zemnicí vodič (zeleno-žlutý) - označení PE nebo symbol uzemnění

Uzemnění

• Důležitost uzemnění: Všechny kovové části osvětlení musí být řádně uzemněny pro ochranu před úrazem elektrickým proudem.
• Zemnicí sonda: U samostatných svítidel může být potřeba instalovat zemnicí sondu do země.
• Kontrola uzemnění: Po instalaci změřte odpor uzemnění, který by měl být v souladu s platnými normami.

Ochrana proti přepětí

• Instalace přepěťových ochran: Zabraňují poškození osvětlení při bouřkách nebo kolísání napětí v síti.
• Výběr správného typu: Ochrana by měla odpovídat typu instalace a očekávanému riziku.

Kontrola a testování

Po dokončení instalace je nezbytné provést důkladnou kontrolu a testování:

Vizuální kontrola

• Úplnost montáže: Zkontrolujte, zda jsou všechny komponenty správně a pevně namontovány.
• Poškození materiálu: Prověřte svítidla, sloupy a další části na případné poškození způsobené během instalace.
• Kabeláž: Ujistěte se, že všechny kabely jsou správně vedeny, chráněny a nejsou viditelně poškozeny.

Elektrická kontrola

• Měření napětí: Ověřte, zda napětí na svítidlech odpovídá požadovaným hodnotám.
• Kontrola izolace: Změřte izolační odpor kabelů a ujistěte se, že splňuje normy.
• Funkce jištění: Zkontrolujte správnou funkci jističů, pojistek a proudových chráničů.

Test funkčnosti

• Zkouška svícení: Zapněte osvětlení a ověřte, že všechna svítidla fungují správně.
• Kontrola ovládání: Otestujte všechny prvky ovládání, jako jsou časovače, senzory nebo dálkové řízení.
• Měření intenzity: Změřte intenzitu osvětlení v klíčových bodech a porovnejte ji s požadovanými hodnotami.

Dokumentace

• Protokol o kontrole: Vytvořte detailní záznam o provedených kontrolách a testech.
• Fotodokumentace: Pořiďte fotografie dokončené instalace pro budoucí referenci.
• Předávací protokol: Připravte dokumentaci pro předání díla zákazníkovi nebo správci.

Chytré osvětlení a pokročilé technologie

Moderní veřejné osvětlení nabízí mnoho pokročilých funkcí, které zvyšují jeho efektivitu a užitnou hodnotu:

Inteligentní řídící systémy

• Centrální řízení: Umožňuje vzdálené ovládání a monitoring osvětlení z jednoho místa.
• Automatická regulace: Přizpůsobení intenzity osvětlení podle denní doby, počasí nebo provozu.
• Detekce poruch: Okamžité hlášení výpadků nebo poruch svítidel pro rychlou údržbu.

Senzory a detektory

• Pohybové senzory: Aktivují osvětlení pouze při detekci pohybu, což šetří energii v méně frekventovaných oblastech.
• Světelné senzory: Automaticky zapínají a vypínají osvětlení podle úrovně okolního světla.
• Senzory počasí: Přizpůsobují intenzitu osvětlení aktuálním povětrnostním podmínkám.

Komunikační technologie

• Bezdrátové sítě: Propojení svítidel pomocí WiFi, Bluetooth nebo specializovaných protokolů.
• IoT (Internet věcí): Připojení osvětlení k internetu pro vzdálené ovládání a integraci s dalšími systémy.
• Aplikace pro správu: Ovládání a monitoring osvětlení pomocí mobilních aplikací nebo webových rozhraní.

Energetické inovace

• Solární napájení: Integrované solární panely mohou napájet LED svítidla a snížit závislost na elektrické síti.
• Bateriové zálohy: Zajišťují funkčnost osvětlení i při výpadku elektrické energie.
• Hybridní systémy: Kombinují různé zdroje energie pro maximální efektivitu a spolehlivost.

Výhody a implementace

• Postupné zavádění: Chytré technologie lze často přidávat postupně do stávajících systémů.
• Škálovatelnost: Systémy lze rozšiřovat a vylepšovat podle potřeby a dostupných prostředků.
• Návratnost investice: Přestože počáteční náklady mohou být vyšší, dlouhodobé úspory energie a údržby často převáží tuto investici.

Energetická efektivita

Energeticky efektivní veřejné osvětlení přináší výrazné úspory nákladů a snižuje ekologickou stopu:

Výhody LED technologie

• Nízká spotřeba energie: LED svítidla spotřebují až o 80% méně energie než tradiční světelné zdroje.
• Dlouhá životnost: Kvalitní LED mohou fungovat 50 000 až 100 000 hodin, což výrazně snižuje četnost výměn.
• Okamžitý start: LED světla dosahují plné intenzity ihned po zapnutí, bez potřeby náběhové doby.

Optimalizace spotřeby

• Stmívání v nočních hodinách: Snížení intenzity osvětlení v době nižšího provozu (např. mezi 23:00 a 5:00).
• Dynamické řízení: Přizpůsobení intenzity osvětlení aktuální potřebě, dopravě nebo počasí.
• Selektivní osvětlení: Zaměření světla pouze tam, kde je skutečně potřeba, bez zbytečného rozptylu.

Energeticky úsporné systémy

• Solární napájení: Využití solárních panelů pro napájení svítidel, zejména v odlehlých oblastech.
• Větrná energie: V některých lokalitách lze kombinovat LED osvětlení s malými větrnými turbínami.
• Hybridní řešení: Kombinace různých zdrojů energie pro optimální výkon a spolehlivost.

Návratnost investice

• Kalkulace úspor: Při plánování je důležité spočítat, za jak dlouho se vrátí investice do energeticky účinného osvětlení.
• Celkové náklady vlastnictví: Kromě pořizovacích nákladů zvažte i náklady na energii, údržbu a výměny po celou dobu životnosti.
• Dotační možnosti: Informujte se o možných dotacích a podporách pro projekty energeticky účinného veřejného osvětlení.

Údržba a servis

Pravidelná údržba je klíčová pro zachování funkčnosti a efektivity veřejného osvětlení:

Plán preventivní údržby

• Pravidelné kontroly: Ideálně každých 3-6 měsíců pro ověření stavu svítidel a infrastruktury.
• Plánované čištění: Odstraňování nečistot, které mohou snižovat světelný výkon (prach, hmyz, ptačí trus).
• Kontrola elektrických komponentů: Ověření stavu kabelů, spojů a rozvaděčů.

Běžná údržba

• Čištění svítidel: Používejte měkké hadříky a neagresivní čisticí prostředky, aby nedošlo k poškození povrchů.
• Kontrola mechanického upevnění: Ověřte, zda jsou všechny šrouby a úchyty pevně dotažené.
• Kontrola těsnění: Zkontrolujte neporušenost těsnění pro zachování stupně krytí IP.

Opravy a výměny

• Výměna světelných zdrojů: I když LED mají dlouhou životnost, je třeba je vyměnit, když jejich svítivost klesne pod přijatelnou úroveň.
• Oprava poškozených částí: Včasná výměna poškozených krytů, skel nebo mechanických částí.
• Aktualizace řídících systémů: Pravidelné updaty softwaru u inteligentních systémů osvětlení.

Dokumentace a sledování

• Záznamy o údržbě: Veďte detailní deník všech kontrol, čištění a oprav.
• Sledování spotřeby energie: Monitorujte spotřebu a porovnávejte ji s očekávanými hodnotami.
• Evidence poruch: Zaznamenávejte všechny poruchy a jejich příčiny pro budoucí prevenci.

Doporučený harmonogram údržby

• Měsíčně: Vizuální kontrola funkčnosti všech svítidel.
• Čtvrtletně: Kontrola elektrického zapojení a mechanické stability.
• Ročně: Kompletní čištění svítidel a kontrola všech komponentů systému.
• Každých 5 let (nebo dle potřeby): Celková revize systému včetně měření elektrických parametrů.

Časté chyby při instalaci a jejich řešení

Při instalaci veřejného osvětlení se mohou objevit různé problémy. Zde jsou nejčastější chyby a jak jim předejít:

1. Nedostatečné plánování

• Chyba: Nesprávné umístění svítidel, které může vést k nedostatečnému osvětlení nebo oslnění.
• Řešení: Před instalací proveďte důkladný průzkum lokality a vytvořte detailní plán rozmístění svítidel s ohledem na jejich světelné charakteristiky.

2. Ignorování norem a předpisů

• Chyba: Přehlížení místních stavebních předpisů a bezpečnostních norem.
• Řešení: Vždy se seznamte s platnými normami pro instalaci veřejného osvětlení a ujistěte se, že vaše instalace je v souladu s těmito pravidly.

3. Nesprávná elektrická instalace

• Chyba: Chybné zapojení vodičů, nedostatečné uzemnění nebo nevhodné jištění.
• Řešení: Svěřte elektrickou instalaci kvalifikovanému elektrikáři a proveďte důkladnou kontrolu před uvedením do provozu.

4. Nedostatečná ochrana proti povětrnostním vlivům

• Chyba: Použití svítidel s nevhodným stupněm krytí IP nebo nedostatečné utěsnění kabelových vstupů.
• Řešení: Používejte svítidla s krytím minimálně IP65 a věnujte zvláštní pozornost utěsnění všech spojů a vstupů.

5. Špatná volba svítidel

• Chyba: Výběr svítidel s nevhodným světelným tokem, vyzařovacím úhlem nebo teplotou chromatičnosti.
• Řešení: Pečlivě vybírejte svítidla podle účelu a charakteru osvětlovaného prostoru, zvažte vytvoření světelné studie.

6. Zanedbání údržbových aspektů

• Chyba: Instalace svítidel na místa, kde je obtížná nebo nebezpečná údržba.
• Řešení: Při plánování myslete i na budoucí údržbu, zajistěte bezpečný přístup ke svítidlům nebo použijte systémy, které umožňují spuštění svítidel pro údržbu.

7. Nevhodné základy a ukotvení

• Chyba: Nedostatečně dimenzované nebo nekvalitně provedené základy pro stožáry.
• Řešení: Základy dimenzujte podle výšky stožáru a místních podmínek, používejte kvalitní beton a dodržujte technologické postupy.

8. Špatné trasování kabeláže

• Chyba: Vedení kabelů v nedostatečné hloubce nebo bez ochranných trubek, což může vést k jejich poškození.
• Řešení: Kabely ukládejte do hloubky minimálně 70 cm a vždy používejte ochranné trubky nebo chráničky, zejména při přechodu pod komunikacemi.

9. Nevhodná rozteč svítidel

• Chyba: Příliš velká vzdálenost mezi svítidly způsobující tmavá místa nebo naopak příliš malá rozteč vedoucí k plýtvání energií.
• Řešení: Rozteč svítidel stanovte na základě jejich světelných charakteristik a výšky montáže, ideálně s pomocí světelného výpočtu.

10. Zanedbání okolních vlivů

• Chyba: Nerespektování okolní vegetace, budov nebo jiných překážek, které mohou stínit světlo.
• Řešení: Při plánování zohledněte i okolní prostředí a jeho budoucí vývoj (např. růst stromů), případně upravte umístění nebo typ svítidel.

Kontakt

Pokud budete mít jakékoliv další otázky ohledně instalace nebo potřebujete poradit s výběrem vhodných produktů, neváhejte nás kontaktovat. Naši odborníci jsou připraveni vám pomoci s výběrem optimálního řešení pro vaše potřeby veřejného osvětlení.

Telefon: +420 602 658 319
Email: info@ledsviti.cz
