Praktický průvodce instalací zdrojů pro LED osvětlení

21.5.2025

Obsah

Úvod
Typy LED zdrojů
Výběr správného zdroje
Nářadí a příslušenství pro instalaci
Bezpečnostní pokyny
Instalace standardního LED zdroje – krok za krokem
Zapojení vodičů ke zdroji
Instalace vodotěsných zdrojů
Instalace stmívatelných zdrojů
Rozměry a vzdálenosti při instalaci
Časté chyby při instalaci zdrojů
Testování a kontrola po instalaci
Údržba a servis zdrojů
Nejčastější dotazy
Kontakt

Úvod

Zdroj je klíčovou součástí každého LED osvětlovacího systému. Jedná se o elektronické zařízení, které transformuje elektřinu z běžné elektrické sítě (230V AC) na nízké napětí (typicky 12V nebo 24V DC), které LED osvětlení potřebuje pro svůj provoz.

Správně vybraný a nainstalovaný zdroj zajistí:

Bezpečný provoz vašeho LED osvětlení
Maximální životnost LED pásků a svítidel
Optimální světelný výkon
Energetickou účinnost celého systému

V tomto průvodci vás provedeme celým procesem od výběru správného zdroje až po jeho instalaci a údržbu, a to vše srozumitelnou formou i pro naprosté začátečníky.

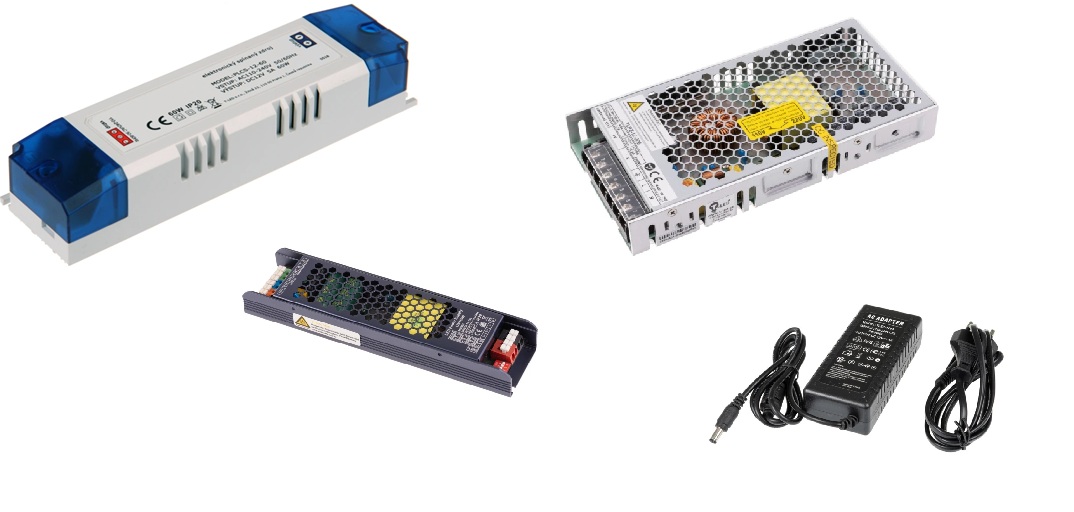

Typy LED zdrojů

Než se pustíte do samotné instalace, je důležité rozumět různým typům zdrojů, které jsou na trhu dostupné:

Podle napětí

12V zdroje: Nejběžnější typ, vhodný pro většinu LED pásků a běžné LED aplikace.
24V zdroje: Vhodné pro delší LED instalace, kde by u 12V docházelo k úbytkům napětí. Mají také nižší zahřívání a jsou často používány v průmyslových aplikacích.

Podle umístění a krytí

Interiérové zdroje (IP20): Základní zdroje určené pro použití v suchém prostředí.
Vodotěsné zdroje (IP65-IP68): Určené pro venkovní instalace nebo vlhké prostory jako koupelny, bazény nebo zahrady.

Podle montáže

Zdroje na DIN lištu: Montují se do rozvaděčů, ideální pro centralizované řízení osvětlení.
Zásuvkové (plug-in) zdroje: Jednoduše se zapojí do zásuvky, ideální pro samostatná svítidla.
Vestavné zdroje: Určené k zabudování do nábytku nebo stropů.

Podle funkcí

Standardní zdroje: Poskytují konstantní napětí bez dodatečných funkcí.
Stmívatelné zdroje: Umožňují regulaci jasu připojených LED světel.
Programovatelné zdroje: Nabízejí rozšířené možnosti ovládání, včetně časování a scén.

Výběr správného zdroje

Pro správnou funkci vašeho LED osvětlení je klíčové vybrat vhodný zdroj. Zde jsou hlavní faktory, které byste měli zvážit:

Výkon (W)

Výkon zdroje musí být větší než součet výkonů všech připojených LED svítidel. Pro zajištění dlouhé životnosti a prevenci přehřívání doporučujeme vybrat zdroj s výkonem minimálně o 20% vyšším, než je celkový příkon vašich LED světel.

Příklad výpočtu:

5 metrů LED pásku s příkonem 14,4W/m: 5 x 14,4W = 72W
Přidáme 20% rezervu: 72W x 1,2 = 86,4W
Vybereme zdroj s výkonem alespoň 90W

Napětí (V)

Napětí zdroje musí odpovídat napětí vašich LED světel. Většina LED pásků funguje buď na 12V nebo 24V. Použití nesprávného napětí může vést k poškození nebo zničení vašich LED světel.

Krytí (IP)

Stupeň krytí určuje odolnost zdroje proti prachu a vodě:

IP20: Základní krytí pro vnitřní použití v suchém prostředí
IP44: Ochrana proti stříkající vodě, vhodné pro koupelny
IP65: Prachotěsné a chráněné proti tryskající vodě, vhodné pro většinu venkovních instalací
IP67-IP68: Vodotěsné, vhodné pro instalace ve velmi vlhkém prostředí nebo přímo ve vodě

Stmívatelnost

Pokud plánujete regulovat jas vašeho LED osvětlení, potřebujete stmívatelný zdroj kompatibilní s vaším typem stmívače (např. TRIAC, 0-10V, DALI nebo PWM).

Nářadí a příslušenství pro instalaci

Pro úspěšnou instalaci zdroje LED osvětlení budete potřebovat následující nářadí a příslušenství:

Základní nářadí

Šroubovák (plochý a křížový)
Nůž nebo odizolovací kleště pro odstranění izolace z kabelů
Kleště (kombinačky a štípací kleště)
Multimetr (pro testování napětí a správnosti zapojení)
Svítilna (pro práci v hůře osvětlených prostorách)

Montážní materiál

Šrouby a hmoždinky pro upevnění zdroje
Kabelové spojky a svorkovnice
Stahovací pásky pro uspořádání kabelů
Elektrikářská izolační páska
Smršťovací bužírky pro izolaci spojů ve vlhkém prostředí

Ochranné prostředky

Pracovní rukavice
Ochranné brýle (zejména při vrtání)
Gumová izolační podložka při práci s elektřinou

Volitelné příslušenství

Vrtačka (pokud budete zdroj montovat na zeď)
Vodováha (pro zajištění rovné montáže)
Zkoušečka napětí (pro ověření, že obvod není pod napětím)
Označovací pásky na kabely (pro přehlednost při složitějších instalacích)

Před zahájením instalace si ověřte, že máte vše potřebné připravené a v dosahu. Ušetříte si tak čas a frustraci během samotné práce.

Bezpečnostní pokyny

Bezpečnost je při práci s elektrickými zařízeními na prvním místě. Před zahájením instalace si pečlivě přečtěte následující pokyny:

Před zahájením práce

Vypněte elektřinu: Před jakoukoliv prací s elektrickými komponenty vždy vypněte příslušný jistič v rozvaděči.
Ověřte, že je obvod bez napětí: Použijte zkoušečku napětí k kontrole, že v obvodu skutečně není proud.
Nastudujte manuál: Přečtěte si montážní návod dodaný se zdrojem a dodržujte pokyny výrobce.

Obecné bezpečnostní zásady

Nepracujte za mokra: Zajistěte, aby vaše ruce, nářadí a pracovní prostor byly suché.
Používejte izolované nářadí: Šroubováky a kleště s izolovanými rukojeťmi snižují riziko úrazu elektrickým proudem.
Pozor na vodu: Nikdy neumísťujte nechráněné elektrické součásti do blízkosti vody nebo vlhkých míst.
Respektujte normy: Dodržujte platné elektrotechnické normy a předpisy (ČSN).

Specifické pokyny pro LED zdroje

Dodržujte polaritu: Při zapojování vždy respektujte polaritu (+ a -).
Nepřetěžujte zdroj: Nikdy nepřipojujte LED s vyšším příkonem, než je kapacita zdroje.
Zajistěte dostatečné chlazení: Zdroje produkují teplo, proto jim zajistěte dostatečný prostor pro ventilaci.
Pozor na zkraty: Zajistěte, aby nedošlo ke kontaktu mezi vodiči s různou polaritou.

V případě nejistoty

Pokud si nejste jisti jakýmkoliv krokem instalace, raději požádejte o pomoc kvalifikovaného elektrikáře. Nesprávná instalace může vést k:

Poškození zdroje nebo LED osvětlení
Zkrácení životnosti komponentů
Požáru nebo úrazu elektrickým proudem
Ztrátě záruky na produkty

Pamatujte: Je lepší být opatrný než později litovat unáhlených rozhodnutí.

Instalace standardního LED zdroje – krok za krokem

V této části vás provedeme postupem instalace běžného LED zdroje pro vnitřní použití. Postup je navržen tak, aby byl srozumitelný i pro začátečníky.

Příprava

Vypněte elektrický proud v okruhu, kde budete pracovat, a ověřte zkoušečkou, že obvod je skutečně bez napětí.
Zkontrolujte obsah balení zdroje a ujistěte se, že všechny komponenty jsou nepoškozené.
Připravte si nářadí a materiál, který budete potřebovat.
Zvolte vhodné umístění pro zdroj - suché místo s dostatečným prostorem pro ventilaci, nejlépe mimo dosah dětí.

Montáž zdroje

Označte si na stěně nebo v rozvaděči pozici pro umístění zdroje. Pokud montujete na zeď, používejte vodováhu pro zajištění rovné montáže.
Přišroubujte montážní držák (pokud je součástí balení) nebo přímo zdroj na určené místo.
Pokud instalujete do nábytkové skříňky, ujistěte se, že je kolem zdroje dostatek prostoru pro chlazení (minimálně 10 cm z každé strany).

Příprava vodičů

Připravte si napájecí kabel (od elektrické sítě) a výstupní kabel (k LED osvětlení).
Odstraňte izolaci z konců kabelů v délce přibližně 5-10 mm pomocí odizolovacích kleští.
Pokud používáte lankové vodiče, zakončete je dutonovými dutinkami nebo je stočte a pocínujte pro lepší kontakt.

Připojení vodičů

Připojte vstupní napájecí kabel ke svorkám označeným L (fáze, většinou hnědý vodič) a N (nulový vodič, většinou modrý).
Pokud má zdroj zemnící svorku (označenou symbolem uzemnění), připojte k ní zelenožlutý ochranný vodič.
Připojte výstupní kabel k výstupním svorkám zdroje, označeným + (plus, většinou červený) a - (mínus, většinou černý).
Ujistěte se, že všechny vodiče jsou pevně uchyceny ve svorkách a že žádné volné drátky nevyčnívají.

Dokončení instalace

Zkontrolujte znovu všechna připojení podle schématu.
Uspořádejte kabely tak, aby byly přehledné a nepřekážely. Můžete použít kabelové pásky.
Uzavřete kryt zdroje, pokud je jím vybaven.
Zapněte elektrický proud a zkontrolujte, zda zdroj funguje správně (často indikováno LED kontrolkou na zdroji).
Připojte LED osvětlení a ověřte, že systém funguje dle očekávání.

Po instalaci

Po dokončení instalace a ověření funkčnosti:

Udržujte okolí zdroje čisté a suché
Pravidelně kontrolujte, zda se zdroj nepřehřívá
Uchovejte si návod a dokumentaci k zdroji pro budoucí reference

Zapojení vodičů ke zdroji

Správné zapojení vodičů je klíčové pro bezpečný a spolehlivý provoz vašeho LED osvětlení. Zde je podrobný postup:

Identifikace svorek a vodičů

Na LED zdroji obvykle najdete dva typy svorek:

Vstupní svorky (Input, AC):

L = fáze (Live) - typicky hnědý nebo černý vodič
N = nulový vodič (Neutral) - typicky modrý vodič
PE = ochranný vodič (země) - typicky zelenožlutý vodič

Výstupní svorky (Output, DC):

V+ nebo + = kladný pól (typicky červený vodič)
V- nebo - = záporný pól (typicky černý vodič)

Postup zapojení vodičů

Pro vstupní (napájecí) stranu:

Odstraňte izolaci z konců vodičů v délce 5-10 mm.
Připojte fázový vodič (hnědý/černý) do svorky označené L.
Připojte nulový vodič (modrý) do svorky označené N.
Připojte zemnící vodič (zelenožlutý) do svorky označené PE nebo symbolem uzemnění, pokud je k dispozici.
Utáhněte šrouby svorek, ale ne příliš, abyste nepoškodili vodiče.

Pro výstupní stranu (k LED osvětlení):

Odstraňte izolaci z konců vodičů vedoucích k LED osvětlení.
Připojte kladný vodič (červený) do svorky označené V+ nebo +.
Připojte záporný vodič (černý) do svorky označené V- nebo -.
Utáhněte šrouby svorek a zkontrolujte, že vodiče jsou pevně uchyceny.

Speciální případy

Zdroje s více výstupy:

Některé zdroje mají více výstupních svorek se stejným označením (např. několik párů V+ a V-). Tyto svorky jsou obvykle paralelně propojené a můžete je použít pro připojení více samostatných LED okruhů.

Stmívatelné zdroje:

Tyto zdroje mají dodatečné svorky pro připojení stmívacího signálu, většinou označené jako:

DIM+/DIM- pro 0-10V stmívání
DA/DA pro DALI stmívání
PWM pro PWM stmívání

Vodotěsné zdroje:

U některých vodotěsných zdrojů nejsou svorky, ale pevně připojené kabely. V takovém případě:

Použijte vodotěsné spojky pro připojení odpovídajících vodičů.
Zajistěte, aby spojení bylo chráněno proti vlhkosti pomocí smršťovacích bužírek nebo vodotěsných spojek.

Důležité zásady

Vždy dodržujte polaritu - záměna kladného a záporného vodiče může poškodit LED osvětlení.
Dbejte na kvalitu spojů - špatný spoj může způsobit jiskření, přehřívání nebo výpadky osvětlení.
Používejte vodiče s odpovídajícím průřezem - pro běžné LED aplikace je vhodný průřez 0,75-1,5 mm² pro napájecí stranu a 0,5-1,5 mm² pro výstupní stranu (závisí na proudovém zatížení).
Neodhalujte více izolace, než je nutné - předejdete tak možným zkratům.

Instalace vodotěsných zdrojů

Vodotěsné zdroje (s krytím IP65, IP67 nebo IP68) jsou navrženy pro použití ve venkovních prostorách nebo vlhkých místnostech. Jejich instalace vyžaduje dodržení specifických postupů k zajištění vodotěsnosti celého systému.

Výběr místa pro instalaci

Přestože jsou zdroje vodotěsné, preferujte umístění pod stříškou nebo v chráněném prostoru, kde nebudou zbytečně vystaveny přímému dešti nebo sněhu.
Umístěte zdroj na místo, kde nehrozí dlouhodobé zaplavení vodou.
Vyhněte se místům s extrémními teplotami - i vodotěsné zdroje mají své teplotní limity (obvykle -20°C až +45°C).
Zajistěte snadný přístup pro budoucí údržbu nebo výměnu.

Postup instalace

Příprava povrchu:

Očistěte a osušte povrch, kam budete zdroj montovat.
Pro upevnění na porézní povrchy (jako je beton) zvažte použití vodotěsného těsnění.

Montáž zdroje:

Většina vodotěsných zdrojů má montážní úchyty nebo otvory.
Používejte nerezové šrouby a hmoždinky odolné proti korozi.
Montujte zdroj ve správné orientaci - často by měly být kabely směřovány dolů, aby se zamezilo průniku vody podél kabelů.

Zapojení kabelů:

Vodotěsné zdroje obvykle nemají svorky, ale pevně připojené kabely.
Pro spojení s přívodním kabelem a LED osvětlením používejte vodotěsné spojky:

Gelové spojky s IP68 krytím
Spojky se smršťovací bužírkou a lepidlem
Vodotěsné krabice s kabelovými průchodkami

Po zapojení zkontrolujte vodotěsnost všech spojů.

Ochrana kabelů:

Kabely veďte tak, aby na nich nevznikaly vodní kapsy.
Používejte UV-odolné a venkovní kabely (např. H05RN-F nebo H07RN-F).
Kabely v zemi veďte v chráničce a ideálně v minimální hloubce 60 cm.

Specifika různých typů vodotěsných zdrojů

Plastové zdroje IP65

Vhodné pro místa chráněná před přímým deštěm.
Kabely vždy veďte směrem dolů, aby se zabránilo stékání vody do zdroje.

Zdroje IP67 v kovovém pouzdře

Odolnější proti mechanickému poškození.
Mohou být umístěny přímo v exteriéru.
Při montáži na vodivé povrchy zajistěte elektrickou izolaci.

Zalévané zdroje IP68

Vhodné pro velmi vlhké prostředí nebo krátkodobé ponoření.
Obvykle nelze opravit - při poruše je nutná kompletní výměna.

Tipy pro dlouhodobou spolehlivost

Vytvořte "odkapávací smyčku" na kabelech - ohyb kabelu, který zabrání stékání vody přímo do konektorů.
Zvažte použití přepěťové ochrany pro venkovní instalace, které jsou náchylnější k poškození bleskem.
Pravidelně kontrolujte stav zdroje a kabelů - povětrnostní podmínky mohou časem způsobit degradaci.
Instalujte zdroj nad úroveň případné povodně nebo vzlínající vlhkosti.

Dodržením těchto postupů zajistíte, že váš vodotěsný zdroj bude spolehlivě fungovat i v náročných podmínkách po dlouhou dobu.

Instalace stmívatelných zdrojů

Stmívatelné zdroje umožňují regulovat jas vašeho LED osvětlení, což vytváří flexibilnější osvětlení a může šetřit energii. Instalace stmívatelných zdrojů vyžaduje porozumění různým metodám stmívání a správné zapojení.

Typy stmívání LED zdrojů

PWM (Pulzně-šířková modulace):

Nejběžnější metoda pro LED osvětlení
Zdroj rychle zapíná a vypíná LED, čímž reguluje vnímaný jas
Vyžaduje speciální PWM kontrolér nebo stmívač

0-10V stmívání:

Používá řídící napětí mezi 0V (vypnuto/minimum) a 10V (plný jas)
Vyžaduje speciální 0-10V stmívač a dodatečné vedení řídícího signálu
Běžné v komerčních instalacích

TRIAC/fázové stmívání:

Kompatibilní s běžnými domácími stmívači
Funguje úpravou vstupního AC napětí
Může způsobovat blikání u některých LED zdrojů

DALI (Digital Addressable Lighting Interface):

Pokročilý digitální protokol
Umožňuje individuální adresování světel a integraci do řídících systémů
Vyžaduje speciální DALI kontrolér a kompatibilní zdroje

Postup instalace stmívatelného zdroje

Příprava

Zkontrolujte kompatibilitu - ujistěte se, že váš stmívač je kompatibilní s typem stmívání vašeho zdroje.
Připravte si dodatečné kabely pro stmívací signál (kromě standardních napájecích).
Vypněte napájení před zahájením instalace.

Instalace zdroje s PWM stmíváním

Namontujte zdroj standardním způsobem dle předchozích kapitol.
Připojte vstupní napájení (L, N, PE) ke vstupním svorkám zdroje.
Připojte výstup zdroje k LED osvětlení (+ a - svorky).
Připojte PWM kontrolér:

Mezi výstup zdroje a LED osvětlení, nebo
Na speciální PWM vstupní svorky zdroje (pokud jsou k dispozici)

Propojte PWM kontrolér s ovládacím prvkem (tlačítko, dálkový ovladač, chytrý systém).

Instalace zdroje s 0-10V stmíváním

Namontujte zdroj a připojte standardní napájení.
Identifikujte stmívací svorky na zdroji (obvykle označené jako DIM+, DIM-).
Propojte stmívací svorky se stmívačem pomocí dvoužilového kabelu (ideálně stíněného).
Připojte LED osvětlení k výstupu zdroje.
Zajistěte, aby stmívací kabely byly vedeny odděleně od silových kabelů pro minimalizaci rušení.

Instalace zdroje s TRIAC stmíváním

Nainstalujte TRIAC stmívač do elektrického obvodu před zdroj.
Propojte výstup stmívače se vstupem zdroje (L, N).
Připojte výstup zdroje k LED osvětlení.
Ujistěte se, že zdroj je deklarován jako kompatibilní s TRIAC stmíváním.

Řešení problémů při stmívání

Blikání světel: Často způsobeno nekompatibilitou zdroje a stmívače nebo příliš nízkým zatížením stmívače. Zkuste jiný stmívač nebo připojte další světla.
Omezený rozsah stmívání: Některé zdroje nemohou stmívat pod 10-20% svého výkonu. Ověřte specifikace výrobce.
Bzučení: Může se vyskytnout u TRIAC stmívání. Zkuste kvalitní stmívač nebo přejděte na jiný typ stmívání.
Nerovnoměrné stmívání: U delších LED pásků může být stmívání nerovnoměrné. Zvažte rozdělení do více samostatně stmívaných sekcí.

Tipy pro efektivní stmívání

Používejte kvalitní komponenty - levné stmívače mohou způsobovat problémy.
Dodržujte maximální délky kabelů doporučené výrobcem, zejména u 0-10V a PWM.
U složitějších instalací zvažte použití zesilovačů signálu nebo rozdělovačů.
Pro PWM stmívání používejte frekvenci alespoň 300 Hz, aby se zabránilo viditelému blikání.

Rozměry a vzdálenosti při instalaci

Při instalaci LED zdrojů je důležité dodržovat určité rozměry a vzdálenosti, aby byla zajištěna bezpečnost, účinnost chlazení a snadný přístup pro údržbu.

Minimální vzdálenosti pro chlazení

LED zdroje během provozu produkují teplo, které je třeba efektivně odvádět. Přehřátí může výrazně zkrátit životnost zdroje nebo způsobit jeho poruchu.

Kolem zdroje ponechte minimálně 10 cm volného prostoru ze všech stran pro přirozenou cirkulaci vzduchu.
Nad zdrojem by mělo být alespoň 15-20 cm volného prostoru, protože teplo stoupá vzhůru.
Při instalaci více zdrojů vedle sebe zachovejte rozestup minimálně 15 cm mezi jednotlivými zdroji.
V uzavřených prostorech (skříně, stropní podhledy) zajistěte dodatečnou ventilaci, pokud není možné dodržet výše uvedené vzdálenosti.

Vzdálenosti od zdrojů vody a tepla

Nekrytý zdroj (IP20) by měl být umístěn minimálně:

60 cm od sprch a van
30 cm od umyvadel a dřezů
Mimo zóny 0, 1 a 2 v koupelnách dle ČSN 33 2000-7-701

Vodotěsný zdroj (IP65+) může být umístěn blíže k zdrojům vody, ale stále:

Mimo zónu 0 (přímo ve vaně nebo sprše)
V zóně 1 pouze s dodatečnou ochranou SELV (malé bezpečné napětí)

Vzdálenost od tepelných zdrojů:

Minimálně 30 cm od radiátorů, topných těles a krbů
Minimálně 20 cm od potrubí s horkou vodou
Nikdy neumisťujte zdroj do blízkosti otevřeného ohně

Dosah kabelů a jejich délka

Při plánování instalace je důležité zohlednit délky kabelů a jejich dosah:

Maximální délka nízkonapěťových kabelů (od zdroje k LED):

Pro 12V systémy: ideálně do 5 metrů, maximum 10 metrů s adekvátním průřezem
Pro 24V systémy: ideálně do 10 metrů, maximum 15-20 metrů s adekvátním průřezem

Průřezy vodičů pro různé vzdálenosti:

Do 5 metrů: minimálně 0,5-0,75 mm²
5-10 metrů: minimálně 1,0-1,5 mm²
Nad 10 metrů: minimálně 2,5 mm²

Výška montáže a dostupnost

Výška montáže by měla být:

Mimo snadný dosah dětí (alespoň 1,5 m od podlahy)
Dostatečně přístupná pro údržbu a servis
V případě montáže do podhledu ponechte revizní otvor pro přístup ke zdroji

Vzdálenost od vypínačů a ovládacích prvků:

Zdroje by neměly být umístěny přímo za vypínači
Zajistěte dostatek prostoru pro případnou výměnu zdroje bez nutnosti zasahovat do okolních konstrukcí

Dodržování těchto doporučení zajistí bezpečný provoz, dlouhou životnost zdrojů a snadný přístup v případě potřeby údržby nebo výměny.

Časté chyby při instalaci zdrojů

Při instalaci zdrojů pro LED osvětlení se často setkáváme s několika typickými chybami, které mohou ovlivnit funkčnost, bezpečnost i životnost celého osvětlovacího systému. Zde jsou nejčastější chyby a způsoby, jak se jim vyhnout:

1. Nesprávný výběr zdroje

Chyba: Výběr zdroje s nevhodným napětím nebo nedostatečným výkonem.

Řešení:

Vždy zkontrolujte, zda napětí zdroje (12V nebo 24V) odpovídá napětí LED osvětlení.
Zvolte zdroj s výkonem alespoň o 20% vyšším, než je celkový příkon všech připojených LED.
Při výběru zohledněte také prostředí, ve kterém bude zdroj instalován (vnitřní/venkovní).

2. Ignorování tepelného managementu

Chyba: Umístění zdroje do stísněného prostoru bez dostatečné ventilace.

Řešení:

Zajistěte kolem zdroje dostatečný prostor pro cirkulaci vzduchu.
Neuzavírejte zdroj do vzduchotěsných prostor.
U vysoce výkonných zdrojů zvažte aktivní chlazení.
Neumisťujte zdroj nad jiné teplo produkující zařízení.

3. Nedostatečná ochrana ve vlhkém prostředí

Chyba: Použití zdroje s nízkým IP krytím ve vlhkém prostředí.

Řešení:

Pro venkovní instalace nebo vlhké prostory používejte zdroje s krytím alespoň IP65.
U venkovních instalací vždy používejte vodotěsné spojky a konektory.
I vodotěsné zdroje umisťujte ideálně pod stříšku nebo kryt.

4. Špatné připojení vodičů

Chyba: Nedostatečně upevněné nebo špatně odizolované vodiče ve svorkách.

Řešení:

Zajistěte, aby odizolovaná část vodiče byla správné délky (ani příliš krátká, ani příliš dlouhá).
Pevně utáhněte šrouby ve svorkách, ale ne příliš, abyste je nepoškodili.
Zkontrolujte, že z konektorů nevyčnívají žádné volné dráty, které by mohly způsobit zkrat.

5. Záměna polarity

Chyba: Připojení kladného a záporného vodiče v opačném pořadí.

Řešení:

Vždy respektujte označení polarity (+/-) na zdroji a LED svítidlech.
Používejte barevně odlišené vodiče (typicky červená pro + a černá pro -).
Před trvalým připojením proveďte test funkčnosti.

6. Překročení maximální délky kabelů

Chyba: Použití příliš dlouhých nebo tenkých kabelů pro připojení LED osvětlení.

Řešení:

Pro 12V systémy dodržujte maximální délku kabelů do 10 metrů.
Pro delší trasy používejte 24V systémy nebo rozdělte instalaci na více samostatných okruhů.
Používejte kabely s dostatečným průřezem (1,5-2,5 mm² pro delší trasy).

7. Instalace bez jištění

Chyba: Nezařazení jističe nebo pojistky do obvodu se zdrojem.

Řešení:

Každý obvod by měl být jištěn vhodným jističem nebo pojistkou.
Pro venkovní instalace zvažte použití přepěťové ochrany.
Ujistěte se, že jistič odpovídá proudové zátěži zdroje.

8. Opomenutí rezervy výkonu

Chyba: Instalace zdroje s výkonem přesně odpovídajícím příkonu LED osvětlení.

Řešení:

Vždy počítejte s rezervou minimálně 20%.
Při plánování rozšíření osvětlení v budoucnu ponechte ještě větší rezervu.
Pamatujte, že některé LED pásky mohou mít při rozsvícení krátkodobě vyšší odběr.

9. Ignorování EMC (elektromagnetické kompatibility)

Chyba: Vedení kabelů LED osvětlení paralelně s napájecími kabely citlivé elektroniky.

Řešení:

Vyvarujte se vedení LED kabelů souběžně s audio kabely nebo datovými linkami.
Používejte kvalitní napájecí zdroje s filtrací pro minimalizaci rušení.
V případě rušení zvažte stíněné kabely.

10. Špatná přístupnost pro údržbu

Chyba: Instalace zdroje na těžko přístupné místo bez možnosti budoucího servisu.

Řešení:

Umisťujte zdroje na místa přístupná pro údržbu.
V případě instalace do podhledů nebo za nábytek zajistěte revizní otvor.
Označte umístění zdroje pro budoucí údržbu.

Vyvarováním se těchto běžných chyb výrazně zvýšíte spolehlivost a životnost vašeho LED osvětlení.

Testování a kontrola po instalaci

Po dokončení instalace zdroje pro LED osvětlení je nutné provést důkladné testování a kontrolu, aby bylo zajištěno, že vše funguje správně a bezpečně. Tento krok není radno podceňovat, neboť včasné odhalení případných problémů může předejít pozdějším škodám či nefunkčnosti osvětlení.

Základní kontrola před zapnutím

Než zapnete napájení, proveďte tyto kontroly:

Vizuální kontrola zapojení:

Zkontrolujte, zda jsou všechny vodiče správně připojeny do odpovídajících svorek.
Ujistěte se, že žádné odizolované části vodičů nezůstaly mimo svorky.
Ověřte, že polarita je správně dodržena (+ a - jsou správně připojeny).

Kontrola mechanického upevnění:

Ujistěte se, že zdroj je pevně upevněn a nehrozí jeho uvolnění.
Zkontrolujte, že šrouby svorek jsou dostatečně utažené.
Ověřte, že kabely jsou zajištěny proti mechanickému poškození.

Kontrola prostředí:

Ujistěte se, že kolem zdroje je dostatečný prostor pro ventilaci.
Zkontrolujte, že zdroj není vystaven vlhkosti (pokud není vodotěsný).
Ověřte, že zdroj není v blízkosti hořlavých materiálů.

Testování funkčnosti

Po základní kontrole můžete přistoupit k testování funkčnosti systému:

Zapnutí napájení:

Zapněte jistič nebo připojte napájení k zdroji.
Sledujte, zda se rozsvítí signalizační LED dioda na zdroji (pokud je jí vybaven).
Věnujte pozornost jakýmkoliv neobvyklým zvukům nebo zápachu.

Měření výstupního napětí:

Pomocí multimetru změřte napětí na výstupních svorkách zdroje.
Ověřte, že napětí odpovídá specifikaci (typicky 12V nebo 24V, s tolerancí ±0,5V).
U stmívatelných zdrojů otestujte napětí při různých úrovních stmívání.

Připojení LED osvětlení:

Připojte LED osvětlení k výstupu zdroje.
Zkontrolujte, zda všechny LED svítí a s odpovídající intenzitou.
U RGB osvětlení otestujte všechny barevné kanály.

Test stability pod zátěží:

Nechte osvětlení svítit minimálně 15-30 minut.
Průběžně kontrolujte teplotu zdroje – měl by být teplý, ale ne horký na dotek.
Sledujte, zda nedochází k poklesu jasu nebo blikání LED.

Kontrola bezpečnosti

Bezpečnostní kontrola je kriticky důležitá, zejména v obytných prostorách:

Kontrola uzemnění:

Pokud má zdroj ochranný vodič (PE), zkontrolujte správnost jeho připojení.
U kovových krytů zdrojů je řádné uzemnění zvláště důležité.

Kontrola izolace:

Ujistěte se, že všechny spoje jsou řádně izolovány.
U venkovních instalací zkontrolujte vodotěsnost všech spojů.

Test ochrany proti přetížení:

Pokud je to možné, otestujte, zda ochrana proti přetížení funguje správně.
To můžete provést krátkodobým připojením dodatečné zátěže (pokud to zdroj umožňuje).

Údržba a servis zdrojů

Pravidelná údržba a servis zdrojů pro LED osvětlení jsou klíčové pro zajištění dlouhodobé spolehlivosti, bezpečnosti a efektivity celého osvětlovacího systému. I když jsou moderní LED zdroje navrženy tak, aby fungovaly spolehlivě po mnoho let, pravidelná kontrola a údržba může prodloužit jejich životnost a předejít nečekaným výpadkům.

Pravidelná kontrola

Doporučujeme provádět základní kontrolu instalovaných zdrojů v následujících intervalech:

Po prvním měsíci provozu: Zkontrolujte, zda se neprojevily žádné "dětské nemoci" instalace.
Každých 6 měsíců: Běžná kontrola pro domácí instalace.
Každé 3 měsíce: U komerčních nebo průmyslových instalací s intenzivním využitím.
Po extrémních povětrnostních podmínkách: U venkovních instalací.

Co kontrolovat

Při pravidelné údržbě se zaměřte na následující aspekty:

1. Vizuální kontrola

Známky přehřívání: Zkontrolujte, zda na zdroji nebo jeho okolí nejsou stopy po přehřátí (např. změna barvy, deformace).
Mechanické poškození: Hledejte praskliny, promáčkliny nebo jiné známky fyzického poškození.
Koroze: U venkovních instalací zkontrolujte, zda se na kovovém krytu nebo konektorech neobjevila koroze.
Stav kabelů: Ověřte, že izolace kabelů je neporušená a že kabely nejsou narušeny nebo zlomené.

2. Kontrola elektrických parametrů

Výstupní napětí: Pomocí multimetru změřte napětí na výstupu zdroje a porovnejte jej s původními hodnotami.
Účinnost: Pokud máte možnost měřit příkon a výkon, můžete zkontrolovat, zda se účinnost zdroje výrazně nezhoršila.
Zvuky: Zdroje by měly pracovat tiše. Bzučení nebo vysokofrekvenční pískání může indikovat problémy s kondenzátory nebo jinými komponenty.

3. Kontrola provozních podmínek

Větrání: Ujistěte se, že ventilační otvory zdroje nejsou zanesené prachem nebo jinými nečistotami.
Okolní teplota: Zkontrolujte, zda zdroj není vystaven vyšším teplotám, než jsou jeho provozní limity.
Vlhkost: U instalací ve vlhkých prostorách ověřte, že vlhkost nepronikla do zdroje nebo spojů.

Údržbové činnosti

Na základě provedené kontroly můžete potřebovat provést některé z následujících údržbových činností:

1. Čištění

Odstranění prachu: Použijte suchý štětec nebo stlačený vzduch k odstranění prachu z krytu a ventilačních otvorů.
Čištění povrchu: Lehce navlhčeným hadříkem (a následným důkladným vysušením) můžete očistit povrch zdroje od nečistot.
Kontakty: V případě potřeby očistěte kontakty speciálním čisticím prostředkem pro elektrické kontakty.

2. Utažení spojů

Dotažení svorek: Po čase může dojít k uvolnění šroubků ve svorkách. Mírně je dotáhněte, ale dávejte pozor na přílišné utažení.
Kontrola konektorů: Ujistěte se, že všechny konektory jsou pevně spojené a na svém místě.

3. Vylepšení tepelné izolace

Pokud zjistíte, že se zdroj přehřívá, zvažte:

Zlepšení ventilace v okolí zdroje.
Přidání pasivního chladiče (pokud to konstrukce umožňuje).
Instalaci malého ventilátoru pro cirkulaci vzduchu (u výkonnějších zdrojů).

Řešení běžných problémů

1. LED osvětlení nefunguje vůbec

Zkontrolujte napájení: Ověřte, že do zdroje přichází síťové napětí.
Zkontrolujte výstup: Změřte, zda je na výstupu zdroje napětí.
Zkontrolujte pojistky: Pokud má zdroj pojistku, zkontrolujte, zda není přepálená.
Zkontrolujte připojení: Ujistěte se, že všechny kabely jsou správně připojeny.

2. LED osvětlení bliká

Přetížení: Zkontrolujte, zda není zdroj přetížen (celkový příkon LED je vyšší než kapacita zdroje).
Špatné spojení: Ověřte všechna elektrická spojení.
Kompatibilita: Některé LED stmívače mohou způsobovat blikání, pokud nejsou plně kompatibilní se zdrojem.

3. LED osvětlení svítí slabě

Úbytek napětí: U dlouhých kabelů může docházet k úbytkům napětí. Zvažte použití silnějších kabelů nebo 24V systému.
Stárnutí zdroje: S časem může docházet k mírnému poklesu výkonu zdroje.
Nedostatečný výkon: Zdroj může být poddimenzován pro připojené osvětlení.

Kdy vyměnit zdroj

I přes pravidelnou údržbu má každý zdroj svou životnost. Zvažte výměnu zdroje, pokud:

Zdroj má více než 5-7 let (i když stále funguje).
Objevují se časté problémy s funkčností připojeného osvětlení.
Zdroj vydává neobvyklé zvuky nebo zápach.
Je viditelně poškozen nebo deformován.
Výstupní napětí kolísá nebo je mimo toleranci.

Pro profesionální instalace

U větších komerčních nebo průmyslových instalací doporučujeme:

Vést deník údržby s daty kontrol a provedených úkonů.
Mít k dispozici náhradní zdroje pro rychlou výměnu v případě poruchy.
Zvážit preventivní výměnu zdrojů v kritických aplikacích po dosažení 80% jejich předpokládané životnosti.

Dodržováním těchto doporučení pro údržbu a servis zajistíte, že vaše LED osvětlení bude poskytovat konzistentní a spolehlivý výkon po celou dobu své životnosti.

Energetická efektivita zdrojů

Energetická efektivita je jedním z klíčových parametrů, které byste měli zvážit při výběru a instalaci zdrojů pro LED osvětlení. Efektivní zdroje nejen šetří elektrickou energii, ale také produkují méně tepla, což příznivě ovlivňuje jejich životnost a spolehlivost. V této kapitole se zaměříme na faktory ovlivňující energetickou efektivitu LED zdrojů a na tipy, jak maximalizovat úspory energie.

Co je účinnost zdroje?

Účinnost zdroje vyjadřuje, kolik procent vstupní elektrické energie je přeměněno na výstupní energii. Například zdroj s účinností 90% promění 90% vstupní energie na výstupní energii a zbylých 10% se ztratí ve formě tepla.

Jak maximalizovat energetickou efektivitu

1. Správné dimenzování zdroje

Vyhněte se výraznému předimenzování: Zdroj pracuje nejefektivněji při zatížení 70-90% své kapacity.
Příliš nízké zatížení: Při zatížení pod 20% své kapacity může účinnost zdroje výrazně klesat.

2. Zapojení více svítidel

Jeden větší zdroj vs. více menších: Obecně platí, že jeden větší zdroj bude energeticky efektivnější než několik menších zdrojů o stejném celkovém výkonu.
Centralizované napájení: Pro rozsáhlejší instalace může být efektivnější použít jeden centrální zdroj s vyšší účinností a distribuovat napětí ke svítidlům.

3. Stmívání a regulace

PWM stmívání: Nejefektivnější metoda stmívání LED, která zachovává vysokou účinnost i při sníženém jasu.
Analogové stmívání: Může snižovat účinnost při nižších úrovních jasu.
Chytré řízení: Implementace senzorů pohybu, časovačů nebo denního světla může dále optimalizovat spotřebu energie.

4. Tepelný management

Dostatečné chlazení: Přehřívání snižuje účinnost. Zajistěte dobrou ventilaci kolem zdroje.
Umístění: Instalujte zdroje v prostředí s přiměřenou teplotou, ne v blízkosti topných těles nebo na přímém slunci.

Nejčastější dotazy (FAQ)

Obecné otázky o zdrojích

Jaký je rozdíl mezi zdrojem a transformátorem pro LED osvětlení?

LED zdroj je elektronické zařízení, které převádí střídavé napětí (AC) z elektrické sítě na stejnosměrné napětí (DC) požadované LED světly. Transformátor pouze mění hodnotu střídavého napětí. Moderní LED osvětlení vyžaduje stejnosměrné napětí, proto se používají zdroje, nikoliv klasické transformátory.

Mohu použít jeden zdroj pro více LED světel nebo pásků?

Ano, můžete připojit více LED světel nebo pásků k jednomu zdroji, pokud celkový příkon všech připojených LED nepřekročí maximální výkon zdroje. Doporučujeme ale ponechat alespoň 20% rezervu výkonu pro delší životnost zdroje.

Jak dlouhá je typická životnost LED zdroje?

Kvalitní LED zdroje mají životnost 30 000 - 50 000 hodin při správné instalaci a provozních podmínkách. To odpovídá přibližně 10-15 letům běžného používání. Faktory jako přehřívání, přetěžování nebo časté zapínání a vypínání mohou životnost výrazně zkrátit.

Co znamená IP označení u zdrojů?

IP (Ingress Protection) označuje stupeň ochrany zařízení proti vniknutí cizích těles a vody. První číslice označuje ochranu proti pevným částicím (0-6), druhá proti vodě (0-8). Například:

IP20: Ochrana proti pevným tělesům větším než 12 mm, bez ochrany proti vodě (vhodné pouze pro vnitřní použití)
IP44: Ochrana proti pevným tělesům větším než 1 mm a proti stříkající vodě (vhodné pro koupelny)
IP65: Úplná prachotěsnost a ochrana proti tryskající vodě (vhodné pro venkovní instalace)
IP67: Úplná prachotěsnost a ochrana proti dočasnému ponoření do vody (vhodné pro instalace v blízkosti vody)

Výběr zdrojů

Jaký zdroj potřebuji pro LED pásek?

Pro výběr správného zdroje potřebujete znát:

Provozní napětí pásku (nejčastěji 12V nebo 24V)
Příkon na metr (obvykle udávaný v W/m)
Celkovou délku pásku

Vynásobte příkon na metr celkovou délkou pásku, a k výsledku přidejte alespoň 20% rezervu. Příklad: Pro 5 metrů LED pásku s příkonem 14,4W/m budete potřebovat zdroj s výkonem minimálně 86,4W (5 × 14,4 × 1,2).

Je rozdíl mezi zdrojem pro jednobarevný a RGB LED pásek?

Základní princip je stejný, ale RGB pásky obvykle vyžadují vyšší příkon než jednobarevné pásky stejné délky. Navíc, pro RGB pásky je často potřeba kromě zdroje také RGB kontrolér, který se zapojuje mezi zdroj a LED pásek.

Potřebuji pro venkovní LED osvětlení speciální zdroj?

Ano, pro venkovní instalace vždy používejte zdroje s krytím alespoň IP65, které jsou odolné proti dešti a vlhkosti. Také se ujistěte, že všechny spoje a konektory jsou vodotěsné, jinak by mohlo dojít ke zkratu nebo korozi.

Instalace a zapojení

Mohu zapojit 12V a 24V LED pásky na stejný zdroj?

Ne, nikdy nepřipojujte LED pásky s různými provozními napětími na stejný zdroj. LED pásky navržené pro 12V se při připojení ke zdroji 24V okamžitě poškodí. Naopak, 24V pásky připojené ke zdroji 12V nebudou svítit nebo budou svítit velmi slabě.

Jak daleko od LED pásku mohu umístit zdroj?

Pro 12V systémy doporučujeme maximální vzdálenost 5-10 metrů, pro 24V systémy 10-20 metrů. Při větších vzdálenostech dochází k úbytkům napětí na kabelech, což může způsobit, že LED na vzdálenějším konci budou svítit slaběji. Pro delší trasy použijte buď kabely s větším průřezem, nebo rozdělte instalaci na více samostatných napájecích bodů.

Potřebuji použít proudový chránič při instalaci LED zdrojů?

Pro zvýšení bezpečnosti doporučujeme instalovat proudový chránič (RCD) s vybavovacím proudem 30 mA, zejména v koupelnách, venkovních prostorách a místech, kde je vyšší riziko úrazu elektrickým proudem. U některých instalací to může být dokonce vyžadováno elektrotechnickými normami.

Stmívání a ovládání

Jaký je rozdíl mezi různými typy stmívání LED zdrojů?

Existuje několik typů stmívání:

PWM (pulzně-šířková modulace): Nejběžnější metoda pro LED, založená na rychlém spínání
TRIAC/fázové stmívání: Kompatibilní s běžnými domácími stmívači
0-10V: Analogové stmívání pomocí řídícího napětí
DALI: Digitální adresovatelné rozhraní pro osvětlení, používané v komerčních budovách

Každý typ vyžaduje kompatibilní stmívač a zdroj. Ne všechny LED zdroje jsou stmívatelné, vždy zkontrolujte specifikaci výrobce.

Kontakt

Potřebujete poradit s výběrem nebo instalací zdroje? Neváhejte nás kontaktovat:

Telefon: +420 602 658 319
Email: info@ledsviti.cz
