Kompletní průvodce osvětlením podjezdů a tunelů

Obsah

1. Proč je LED osvětlení ideální volbou pro podjezdy a tunely
2. Principy efektivního osvětlení tunelů a podjezdů
3. Technické specifikace a požadavky na osvětlení
4. Systémy řízení osvětlení v tunelech a podjezdech
5. Výpočet a dimenzování osvětlení
6. Ekonomické aspekty a návratnost investice
7. Údržba a servis osvětlovacích systémů
8. Trendy a inovace v osvětlení tunelů a podjezdů
9. Normy a legislativa pro osvětlení tunelů a podjezdů
10. Často kladené dotazy (FAQ)
11. Kontakt

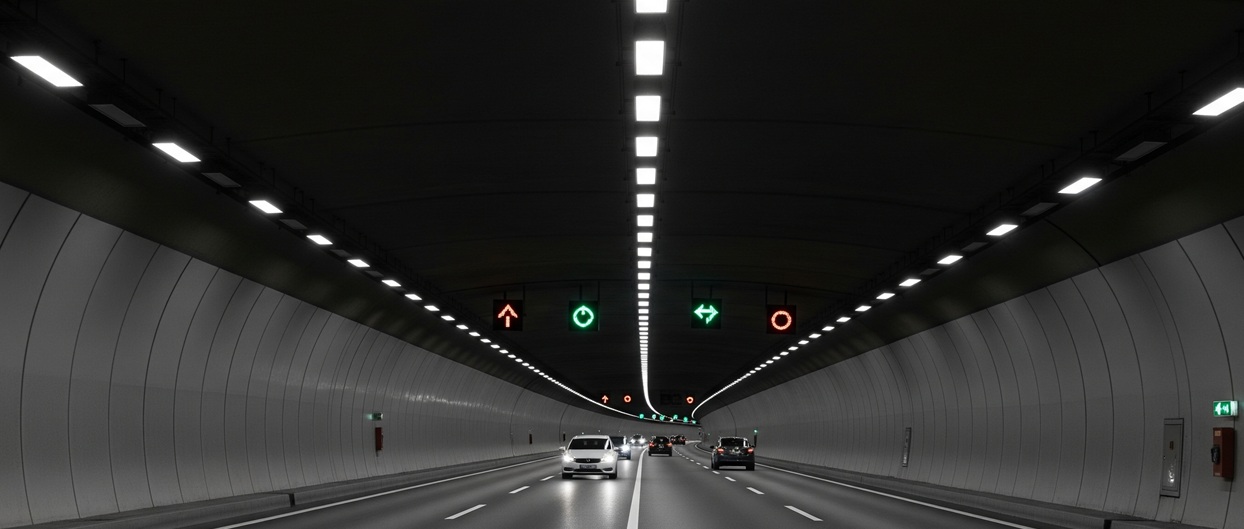

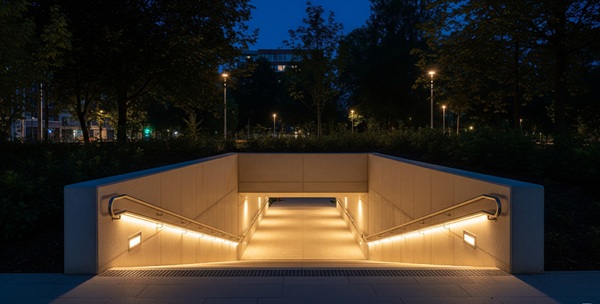

Proč je LED osvětlení ideální volbou pro podjezdy a tunely

LED osvětlení představuje revoluci v osvětlování dopravní infrastruktury a přináší řadu výhod, které jsou obzvláště důležité v prostředí podjezdů a tunelů:

Energetická účinnost a ekonomické přínosy

LED světla dosahují výrazně vyšší energetické účinnosti než tradiční světelné zdroje, což vede k významným úsporám nákladů. Při výměně konvenčních osvětlovacích systémů (jako jsou sodíkové výbojky) za LED technologii lze očekávat snížení spotřeby energie o 50-70%. Tato úspora se projevuje nejen v nižších měsíčních výdajích za elektřinu, ale také v celkově nižších provozních nákladech.

Okamžitý start a plný výkon

Na rozdíl od mnoha tradičních světelných zdrojů, LED světla dosahují okamžitě po zapnutí plného výkonu bez potřeby zahřívání. Tato vlastnost je v dopravním prostředí mimořádně důležitá, zejména v nouzových situacích, kdy každá sekunda zpoždění může mít závažné důsledky.

Vynikající kvalita světla a viditelnost

LED technologie poskytuje vysoce kvalitní světlo s možností přesného nastavení teploty chromatičnosti (barvy světla). To umožňuje optimalizovat osvětlení pro specifické podmínky v tunelech a podjezdech, zlepšit viditelnost a snížit únavu očí řidičů. Díky lepšímu barevnému podání je také jednodušší rozpoznat dopravní značení, překážky nebo potenciální nebezpečí.

Odolnost a dlouhá životnost

LED svítidla se vyznačují mimořádnou odolností vůči častému zapínání a vypínání, což je typický provozní režim v tunelech a podjezdech s proměnlivým provozem. Jsou také vysoce odolná vůči mechanickým vlivům, vibracím a extrémním teplotám, které mohou v tomto prostředí nastat. Průměrná životnost kvalitních LED svítidel může dosahovat 50 000 až 100 000 hodin provozu, což významně snižuje náklady na údržbu a výměnu.

Šetrnost k životnímu prostředí

Na rozdíl od některých tradičních světelných zdrojů, LED technologie neobsahuje škodlivé materiály jako rtuť, což minimalizuje ekologickou zátěž při jejich výrobě, používání i likvidaci. Díky nižší spotřebě energie také přispívají ke snížení emisí CO₂ a dalších škodlivých látek spojených s výrobou elektřiny.

Principy efektivního osvětlení tunelů a podjezdů

Pro zajištění bezpečného a komfortního průjezdu tunely a podjezdy je nutné dodržovat několik základních principů osvětlení:

Úrovně osvětlení a světelné zóny

Různé části tunelů a podjezdů vyžadují rozdílné úrovně osvětlení:

Vjezdová zóna (adaptační zóna)

Nejintenzivněji osvětlená část tunelu, která pomáhá řidičům při přechodu z venkovního prostředí do tunelu. Správné osvětlení této zóny je klíčové pro prevenci tzv. "černé díry", kdy řidič při vjezdu do tunelu dočasně ztrácí schopnost jasně vidět.

Přechodová zóna

Oblast s postupně se snižující intenzitou osvětlení, která umožňuje očím adaptovat se na nižší úroveň světla uvnitř tunelu.

Vnitřní zóna

Část tunelu s konstantní, relativně nižší úrovní osvětlení, kde se předpokládá, že oči řidičů jsou již adaptovány na změněné světelné podmínky.

Výjezdová zóna

Oblast s postupně se zvyšující intenzitou osvětlení, která připravuje řidiče na výjezd do denního světla.

Rovnoměrná distribuce světla

Pro zajištění optimální viditelnosti je nezbytné dosáhnout rovnoměrné distribuce světla bez výrazných stínů nebo míst s přílišným jasem. Toho lze dosáhnout správným rozmístěním svítidel a výběrem vhodných optických systémů, které efektivně rozptylují světlo v požadovaném směru.

Eliminace oslnění

Oslnění může významně snížit schopnost řidiče vnímat okolí a představuje vážné bezpečnostní riziko. Proto by měla být všechna svítidla v tunelech a podjezdech vybavena antioslňujícími prvky, jako jsou difuzory nebo speciální optické systémy, které směrují světlo tam, kde je potřeba, a ne do očí řidičů.

Volba optimální barevné teploty

Pro tunely a podjezdy se obvykle doporučuje používat světlo s neutrální barevnou teplotou (4000-5000K). Tato teplota chromatičnosti zajišťuje dostatečný kontrast, napomáhá lepší viditelnosti detailů a snižuje únavu očí. Zároveň odpovídá přirozenému dennímu světlu, což usnadňuje adaptaci při vjezdu a výjezdu z tunelu.

Technické specifikace a požadavky na osvětlení

Při výběru a instalaci osvětlení pro podjezdy a tunely je nutné zohlednit řadu technických specifikací a požadavků:

Stupeň krytí (IP)

Svítidla používaná v podjezdech a tunelech musí být dostatečně odolná vůči povětrnostním vlivům, prachu, vlhkosti a mechanickému poškození. Minimální doporučený stupeň krytí pro tato prostředí je IP65, což znamená úplnou ochranu proti prachu a odolnost vůči tryskající vodě z jakéhokoliv směru.

Pro náročnější podmínky může být vyžadován vyšší stupeň krytí:

• IP66 poskytuje ochranu proti silným proudům vody
• IP67 zaručuje ochranu při dočasném ponoření do vody
• IP68 je vhodný pro místa s trvalým zaplavením

Mechanická odolnost (IK)

Kromě odolnosti vůči vniknutí vody a prachu musí svítidla v tunelech a podjezdech odolat i případným nárazům a vibracím. Doporučuje se minimální stupeň mechanické odolnosti IK08 (odolnost proti nárazu o energii 5 joulů), ideálně však IK10 (odolnost proti nárazu o energii 20 joulů).

Požadavky na nouzové osvětlení

Každý tunel by měl být vybaven spolehlivým systémem nouzového osvětlení, který se automaticky aktivuje v případě výpadku hlavního napájení. Nouzové osvětlení musí:

• Poskytovat minimální úroveň osvětlení nezbytnou pro bezpečnou evakuaci (typicky alespoň 10 luxů)
• Být napájeno z nezávislého zdroje (záložní generátory, UPS, baterie)
• Mít garantovanou dobu provozu (obvykle minimálně 1-3 hodiny)
• Být jasně označeno a viditelné i v případě kouře nebo prachu

Systémy řízení osvětlení v tunelech a podjezdech

Moderní systémy řízení osvětlení přinášejí významné výhody v podobě optimalizace spotřeby energie, prodloužení životnosti svítidel a zajištění ideálních světelných podmínek za všech okolností.

Adaptivní osvětlení

Adaptivní systémy osvětlení přizpůsobují intenzitu světla v tunelu aktuálním podmínkám venku. Pomocí světelných senzorů umístěných před vjezdem do tunelu měří úroveň osvětlení venku a podle toho upravují intenzitu osvětlení uvnitř. To je obzvláště důležité během dne, kdy je kontrast mezi jasným denním světlem a prostředím tunelu největší.

Dynamické řízení podle hustoty provozu

Pokročilé systémy řízení mohou upravovat intenzitu osvětlení na základě aktuální hustoty provozu v tunelu. V době špičky, kdy je v tunelu větší počet vozidel, systém zvýší intenzitu osvětlení pro zajištění maximální bezpečnosti. Naopak v nočních hodinách nebo při nízkém provozu může snížit intenzitu a tím šetřit energii.

Sekvenční nebo zónové řízení

Některé tunely využívají sekvenční nebo zónové řízení osvětlení, kdy jsou jednotlivé sekce tunelu osvětleny rozdílně podle potřeby. To je užitečné zejména u delších tunelů, kde mohou být různé části tunelu vystaveny různým světelným podmínkám nebo provoznímu zatížení.

Integrace s dalšími systémy

Moderní systémy řízení osvětlení v tunelech mohou být integrovány s dalšími bezpečnostními a provozními systémy, jako jsou:

• Ventilační systémy
• Detekce požáru a kouře
• Dopravní signalizace
• Kamerové systémy
• Systémy pro detekci dopravních nehod

Tato integrace umožňuje komplexní řízení celého tunelu a rychlou reakci na mimořádné události.

Výpočet a dimenzování osvětlení

Správný výpočet a dimenzování osvětlení je klíčem k efektivnímu a bezpečnému osvětlení tunelů a podjezdů. Zde jsou základní pojmy a postupy, které je třeba znát:

Základní světelně-technické pojmy

• Světelný tok (lumen, lm) - celkové množství světla vyzářené zdrojem za jednotku času
• Svítivost (kandela, cd) - intenzita světla vyzářeného v určitém směru
• Osvětlenost (lux, lx) - množství světelného toku dopadajícího na jednotku plochy (1 lux = 1 lumen/m²)
• Měrný výkon (lm/W) - poměr mezi světelným tokem a elektrickým příkonem, určuje energetickou účinnost zdroje
• Teplota chromatičnosti (Kelvin, K) - charakterizuje barevný odstín světla
• Index podání barev (Ra) - schopnost světelného zdroje věrně zobrazovat barvy

Postup výpočtu osvětlení

1. Stanovení požadované úrovně osvětlení podle norem a specifických podmínek (např. pro tunely dle ČSN/EN 16276)


2. Výpočet potřebného světelného toku: Φ = E × A / (MF × UF)

   kde:


• Φ je celkový potřebný světelný tok (lm)
• E je požadovaná průměrná osvětlenost (lx)
• A je plocha, která má být osvětlena (m²)
• MF je udržovací činitel zohledňující stárnutí a znečištění svítidel
• UF je činitel využití, který zohledňuje účinnost distribuce světla
3. Stanovení počtu svítidel: n = Φ / Φ_svítidla

   kde:


• n je počet potřebných svítidel
• Φ_svítidla je světelný tok jednoho svítidla (lm)
4. Kontrola rovnoměrnosti osvětlení - poměr minimální a průměrné osvětlenosti by měl být alespoň 0,4 pro zajištění komfortního vidění


5. Výpočet energetické náročnosti a provozních nákladů



.

Ekonomické aspekty a návratnost investice

Investice do moderního LED osvětlení tunelů a podjezdů přináší významné ekonomické výhody, které se projevují v dlouhodobém horizontu:

Úspory energie

Při výměně tradičních osvětlovacích systémů (např. sodíkových výbojek) za LED technologii lze dosáhnout úspory energie mezi 50-70%. Tyto úspory se přímo promítají do nižších nákladů na elektřinu.

Příklad výpočtu úspor:

• Tunel délky 500 m osvětlený 100 sodíkovými výbojkami, každá o příkonu 250 W, celkový příkon 25 kW
• Náhrada za LED svítidla s ekvivalentním světelným výkonem, každé o příkonu 100 W, celkový příkon 10 kW
• Při provozu 24 hodin denně a ceně elektřiny 5 Kč/kWh činí roční úspora: (25 kW - 10 kW) × 24 h × 365 dní × 5 Kč/kWh = 657 000 Kč

Úspory na údržbě

LED svítidla mají výrazně delší životnost než tradiční světelné zdroje:

• Typická sodíková výbojka: 15 000 - 20 000 hodin provozu
• Kvalitní LED svítidlo: 50 000 - 100 000 hodin provozu

To znamená méně časté výměny a nižší náklady na údržbu, včetně nákladů na práci, dopravní omezení během údržby a náhradní díly.

Kalkulace návratnosti investice

Výpočet návratnosti investice (ROI) zohledňuje:

• Počáteční investici do nového osvětlení
• Roční úspory na energii
• Roční úspory na údržbě
• Životnost systému
• Diskontní sazbu (cenu peněz v čase)

Typická doba návratnosti investice do LED osvětlení v tunelech a podjezdech se pohybuje mezi 3-7 lety v závislosti na konkrétních podmínkách, přičemž celková životnost systému může být 15-20 let.

Dotační programy a financování

Pro realizaci projektů modernizace osvětlení tunelů a podjezdů lze často využít různé dotační programy a finanční nástroje:

• Dotace z fondů EU na zvyšování energetické účinnosti
• Národní programy na podporu snižování energetické náročnosti
• EPC (Energy Performance Contracting) - financování z budoucích úspor
• Zvýhodněné úvěry na ekologické projekty

Údržba a servis osvětlovacích systémů

Pravidelná údržba osvětlovacích systémů v tunelech a podjezdech je nezbytná pro zajištění jejich dlouhodobé funkčnosti, bezpečnosti a energetické efektivity:

Preventivní údržba

Preventivní údržba zahrnuje plánované kontroly a údržbové práce, které předcházejí závadám a prodlužují životnost systému:

1. Pravidelné čištění svítidel - odstraňování prachu, nečistot a exhalací, které snižují světelnou účinnost (obvykle 1-2x ročně podle míry znečištění)


2. Kontrola mechanického stavu - ověření upevnění svítidel, kontrola koroze, těsnění a celkového stavu konstrukcí


3. Elektrické kontroly - měření izolačních stavů, kontrola připojení, ověření funkčnosti jištění a ochranných prvků


4. Kontrola řídicího systému - testování funkčnosti senzorů, řídicích jednotek a komunikačních prvků


5. Měření světelných parametrů - ověření, zda osvětlení stále splňuje požadované parametry (intenzita, rovnoměrnost)



Plán údržby a servisní intervaly

Doporučený plán údržby osvětlovacích systémů v tunelech a podjezdech:

Typ údržby	Četnost	Prováděné činnosti
Vizuální kontrola	Měsíčně	Kontrola funkčnosti všech svítidel, identifikace nefunkčních zdrojů
Základní údržba	Čtvrtletně	Čištění přístupných částí, kontrola rozvaděčů a řídících prvků
Komplexní údržba	Ročně	Důkladné čištění všech svítidel, elektrické kontroly, měření světelných parametrů
Revize	Dle norem (2-3 roky)	Zákonné revize elektrických zařízení
Generální údržba	5-10 let	Kompletní kontrola a případná modernizace systému

měny komponentů a poskytují cenné informace pro budoucí modernizace.

Trendy a inovace v osvětlení tunelů a podjezdů

Odvětví osvětlení tunelů a podjezdů prochází neustálým vývojem. Zde jsou některé z nejnovějších trendů a inovací:

Inteligentní řízení osvětlení

Moderní systémy řízení využívají pokročilé algoritmy a umělou inteligenci pro optimalizaci osvětlení na základě:

• Aktuálních světelných podmínek
• Hustoty a rychlosti dopravy
• Povětrnostních podmínek
• Prediktivních modelů založených na historických datech

IoT a konektivita

Implementace internetu věcí (IoT) do osvětlovacích systémů umožňuje:

• Vzdálené monitorování a řízení
• Předpovídání poruch a optimalizaci údržby
• Integraci s dalšími systémy inteligentní dopravní infrastruktury
• Sběr a analýzu dat pro kontinuální zlepšování

Adaptivní LED osvětlení

Nejnovější generace LED svítidel nabízí:

• Dynamické přizpůsobení barevné teploty podle denní doby a provozních podmínek
• Přesné směrování světla pomocí pokročilých optických systémů
• Individuální řízení jednotlivých LED modulů pro maximální flexibilitu
• Vyšší měrný výkon (až 200 lm/W) pro další snížení spotřeby energie

Solární a hybridní napájení

Pro zvýšení energetické nezávislosti a snížení uhlíkové stopy se začínají využívat:

• Solární panely integrované do infrastruktury tunelů a podjezdů
• Hybridní systémy kombinující solární energii a energii z rozvodné sítě
• Akumulace energie pro zajištění spolehlivosti osvětlení

Biodynamické osvětlení

Biodynamické osvětlení přizpůsobuje nejen intenzitu, ale i spektrální složení světla pro:

• Zlepšení pozornosti a reakční doby řidičů
• Snížení únavy při průjezdu dlouhými tunely
• Optimalizaci vizuálního komfortu a bezpečnosti

Normy a legislativa pro osvětlení tunelů a podjezdů

Při návrhu a realizaci osvětlení tunelů a podjezdů je nezbytné dodržovat platné normy a legislativní požadavky, které zajišťují bezpečnost a funkčnost osvětlení:

Evropské a mezinárodní normy

• EN 16276 - Nouzové osvětlení v silničních tunelech
• EN 13201 - Osvětlení pozemních komunikací
• CIE 88 - Průvodce osvětlením tunelů a podjezdů
• CIE 193 - Osvětlení tunelů a podjezdů
• ISO 8995 - Osvětlení pracovních prostorů

České technické normy

• ČSN 73 7507 - Projektování tunelů pozemních komunikací
• ČSN EN 16276 - Nouzové osvětlení v silničních tunelech
• ČSN EN 13201 - Osvětlení pozemních komunikací
• ČSN 36 0020 - Sdružené osvětlení

Legislativní požadavky

Kromě technických norem je třeba dodržovat i další legislativní požadavky:

• Zákon č. 183/2006 Sb. (Stavební zákon)
• Vyhláška č. 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích
• Nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky

Technické podmínky Ministerstva dopravy

• TP 98 - Technologické vybavení tunelů pozemních komunikací
• TP 154 - Provoz, správa a údržba tunelů pozemních komunikací

Certifikace a prohlášení o shodě

Všechny výrobky používané pro osvětlení tunelů a podjezdů musí mít:

• Prohlášení o shodě (CE)
• Příslušné certifikáty potvrzující splnění norem
• Dokumentaci o zkouškách odolnosti a životnosti

Často kladené dotazy (FAQ)

Co je podjezd a jak se liší od tunelu?

Podjezd je dopravní stavba, která umožňuje průjezd pod jinou komunikací nebo překážkou. Obvykle je kratší než tunel. Tunel je podzemní stavba vedoucí pod povrchem, často pod horami, řekami nebo městy, a bývá zpravidla delší a komplexnější než podjezd.

Jaká je optimální barva osvětlení v tunelech a podjezdech?

Optimální barva osvětlení je neutrální bílá (4000-5000K). Tato teplota chromatičnosti poskytuje dobrou viditelnost, podporuje koncentraci řidičů a umožňuje dobré rozpoznávání barev dopravního značení a překážek. V některých případech se používá i teplejší bílá (2700-3000K) pro zvýšení vizuálního komfortu řidičů, zejména v nočních hodinách.

Jaký stupeň krytí (IP) by měla mít svítidla v tunelech a podjezdech?

Minimální doporučený stupeň krytí pro svítidla v tunelech a podjezdech je IP65, což zajišťuje úplnou ochranu proti prachu a odolnost proti tryskající vodě. V náročnějších podmínkách je vhodné použít stupeň IP66, IP67 nebo dokonce IP68 pro zajištění maximální ochrany proti vlhkosti a mechanickým vlivům.

Jak často je třeba provádět údržbu osvětlení v tunelech?

Frekvence údržby závisí na konkrétních podmínkách, ale obvykle zahrnuje:

• Vizuální kontroly: měsíčně
• Základní údržbu a čištění: čtvrtletně
• Komplexní údržbu včetně měření světelných parametrů: ročně
• Revize elektrických zařízení: každé 2-3 roky dle platných norem

Jaké jsou úspory energie při přechodu na LED osvětlení?

Při výměně tradičních světelných zdrojů (např. sodíkových výbojek) za moderní LED technologii lze dosáhnout úspory energie 50-70%. To vede k významným finančním úsporám a kratší době návratnosti investice, která se obvykle pohybuje mezi 3-7 lety.

Je možné instalovat osvětlení tunelu nebo podjezdu svépomocí?

Instalace osvětlení v menších soukromých podjezdech je možná svépomocí, pokud máte dostatečné elektrotechnické znalosti a dodržíte všechny bezpečnostní předpisy. Pro veřejné komunikace a tunely je však vždy nutné svěřit instalaci odborné firmě s příslušnými certifikacemi a zajistit revizi elektroinstalace autorizovanou osobou.

Jak se řeší nouzové osvětlení v tunelech?

Nouzové osvětlení musí být napájeno z nezávislého zdroje (záložní generátory, UPS, baterie) a aktivovat se automaticky při výpadku hlavního napájení. Musí poskytovat minimální úroveň osvětlení pro bezpečnou evakuaci (obvykle alespoň 10 luxů) po dobu minimálně 1-3 hodin dle platných norem.

Jak se projevuje stárnutí LED osvětlení?

LED osvětlení postupně ztrácí na světelném výkonu, což se označuje jako degradace světelného toku. Kvalitní LED svítidla jsou navržena tak, aby po 50 000 hodinách provozu poskytovala stále alespoň 70% původního světelného výkonu (označováno jako L70). Proto je důležité při návrhu osvětlení počítat s touto degradací a dimenzovat systém s dostatečnou rezervou.



Kontakt

Pro další informace, konzultace nebo nezávaznou nabídku v oblasti osvětlení tunelů a podjezdů nás neváhejte kontaktovat

• Telefon: +420 602 658 319
• Email: info@ledsviti.cz
