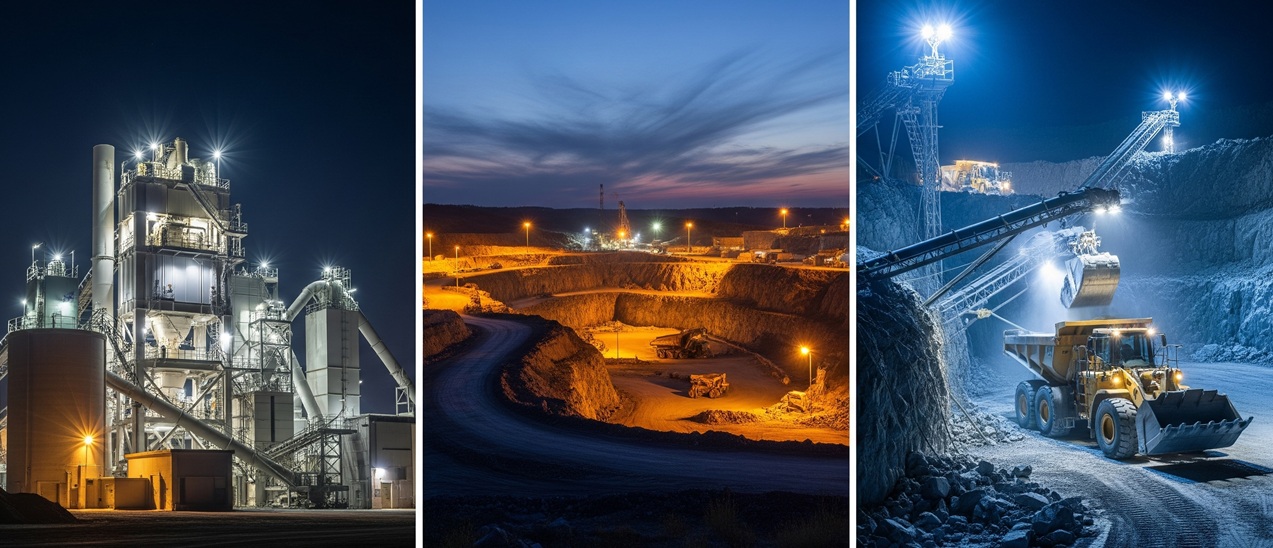

Komplexní průvodce osvětlením betonáren, lomů a kamenolomů

Úvod

V moderním průmyslovém prostředí hraje kvalitní osvětlení klíčovou roli v zajištění bezpečnosti, efektivity práce a optimalizaci provozních nákladů. Zvláště v náročných pracovních oblastech jako jsou betonárky, lomy a kamenolomy, kde se často pracuje nepřetržitě a v obtížných podmínkách, představuje správně navržené osvětlení zásadní součást celkové infrastruktury. Tento komplexní průvodce vás provede všemi aspekty osvětlení průmyslových zón od plánování přes realizaci až po dlouhodobou údržbu, s důrazem na moderní LED technologie a jejich výhody.

Obsah

1. Výhody LED osvětlení pro průmyslové zóny
2. Plánování osvětlení průmyslových zón
3. Realizace osvětlovacího systému
4. Řízení a automatizace osvětlení
5. Ekonomické aspekty a návratnost investice
6. Specifické aspekty osvětlení průmyslových zón
7. Kontakt

Výhody LED osvětlení pro průmyslové zóny

LED technologie přináší řadu významných výhod pro stavební a průmyslové provozy ve srovnání s tradičními světelnými zdroji:

Energetická účinnost a ekonomické úspory

LED osvětlení dosahuje výrazně vyšší energetické účinnosti než konvenční zdroje světla. Tato technologie převádí až 80-90% energie na světlo (oproti přibližně 20% u klasických žárovek), což vede k úsporám energie 50-80% oproti tradičním osvětlovacím systémům. Pro rozsáhlé průmyslové areály to znamená značné snížení provozních nákladů.

Mimořádná životnost a minimální údržba

Zatímco běžné výbojky vyžadují výměnu po 5 000 - 10 000 hodinách provozu, kvalitní LED svítidla nabízejí životnost až 50 000 - 100 000 provozních hodin. V praxi to znamená, že při nepřetržitém provozu může LED osvětlení fungovat až 11 let bez nutnosti výměny. Tato extrémní odolnost představuje zásadní výhodu pro těžko přístupná místa v lomech či na vysokých konstrukcích betonárek.

Odolnost a spolehlivost v náročných podmínkách

LED osvětlení vyniká odolností vůči:

• Extrémním teplotám
• Vibracím způsobeným těžkou technikou
• Prachu a nečistotám
• Vlhkosti a povětrnostním vlivům

Absence křehkých částí, jako jsou vlákna či skleněné baňky, činí LED osvětlení ideální volbou pro prostředí s vysokou mírou otřesů, které je typické pro lomy a kamenolomy.

Okamžitý start a plný výkon

Na rozdíl od vysokotlakých výbojek, které potřebují čas na náběh, LED osvětlení poskytuje 100% svítivost ihned po zapnutí. Tento aspekt je zvláště důležitý v situacích, kdy je potřeba rychle obnovit viditelnost při výpadku proudu nebo v nouzových situacích.

Flexibilita designu a směrování světla

LED technologie umožňuje přesné nasměrování světelného toku tam, kde je skutečně potřeba. Díky široké škále optických čoček a reflektorů lze světlo distribuovat přesně podle potřeb konkrétního pracoviště, minimalizovat oslnění a světelné znečištění, a přitom zajistit optimální osvětlení pracovních ploch.

Plánování osvětlení průmyslových zón

Správný návrh osvětlovacího systému v průmyslových zónách vyžaduje systematický přístup s ohledem na specifické podmínky a požadavky daného provozu.

Posouzení potřeb osvětlení

Identifikace klíčových oblastí Pro efektivní návrh je nutné rozdělit prostor na funkční zóny s různými požadavky na osvětlení:

• Přístupové cesty a dopravní komunikace
• Manipulační a nakládací plochy
• Výrobní a zpracovatelské prostory
• Skladovací oblasti
• Administrativní a sociální zázemí
• Bezpečnostní a perimetrické zóny

Analýza pracovních procesů a časových schémat Je nezbytné zohlednit:

• Pracovní dobu (denní, noční či nepřetržitý provoz)
• Sezónní výkyvy v intenzitě práce
• Specifické pracovní úkony vyžadující zvýšenou intenzitu osvětlení
• Pohyb těžkých vozidel a mechanizace

Zohlednění bezpečnostních norem a předpisů Osvětlení musí splňovat příslušné normy, zejména:

• ČSN EN 12464-2 pro venkovní pracoviště
• Požadavky na minimální intenzitu osvětlení v luxech podle typu činnosti
• Bezpečnostní předpisy pro prevenci úrazů

Výběr typu osvětlení a svítidel

LED osvětlení jako primární volba Díky svým vlastnostem představují LED svítidla optimální řešení pro většinu aplikací v průmyslových zónách, zejména:

• LED reflektory pro plošné osvětlení
• LED high bay svítidla pro vysoké konstrukce a haly
• LED liniová svítidla pro dopravní cesty
• LED bezpečnostní a nouzové osvětlení

Alternativní osvětlovací technologie V některých specifických případech mohou být vhodné i jiné typy osvětlení:

• Halogenové reflektory pro dočasné osvětlení nebo mimořádné situace
• Vysokotlaké sodíkové výbojky pro velmi rozsáhlé plochy
• Metalhalogenidové výbojky pro aplikace vyžadující vynikající podání barev

Klíčové parametry pro výběr svítidel Při volbě konkrétních svítidel je potřeba zohlednit:

• Světelný tok (lumeny) a účinnost (lm/W)
• Teplotu chromatičnosti (4000K-6000K je ideální pro pracovní prostředí)
• Index podání barev (CRI) - důležitý pro rozpoznávání detailů a bezpečnost
• Stupeň krytí IP (minimálně IP65 pro venkovní průmyslové prostředí)
• Mechanickou odolnost (IK rating)
• Provozní teplotu a tepelný management

Výpočet požadovaného osvětlení

Pro profesionální návrh osvětlení je nezbytné provést světelně-technické výpočty, které zaručí dodržení norem a optimální rozložení světla:

Základní výpočetní vztah

Celkový světelný tok (lumeny) = Požadovaná intenzita osvětlení (lux) × Plocha (m²)



Příklad výpočtu Pro osvětlení manipulační plochy betonárky o rozloze 1000 m² s požadovanou intenzitou osvětlení 150 luxů:

Celkový světelný tok = 150 lux × 1000 m² = 150 000 lumenů



Pokud použijeme LED reflektory s výkonem 10 000 lumenů každý, bude potřeba:

Počet svítidel = 150 000 lumenů / 10 000 lumenů na jedno svítidlo = 15 svítidel



Korekční faktory Ve výpočtech je nutné zohlednit další faktory:

• Účinnost svítidla a ztráty optickým systémem
• Koeficient údržby (znečištění svítidel v průběhu času)
• Odrazivost povrchů v daném prostoru
• Požadavky na rovnoměrnost osvětlení

Pro komplexní prostory je doporučeno využít specializovaný software nebo konzultovat s odborníky na osvětlení.

Realizace osvětlovacího systému

Plánování umístění svítidel

Vysoká svítidla a osvětlovací věže Pro osvětlení velkých ploch v lomech a na skládkách materiálu:

• Optimální výška 8-30 metrů v závislosti na velikosti plochy
• Umístění na okrajích pracovních ploch pro minimalizaci stínů
• Použití světlometů s asymetrickou charakteristikou pro efektivní distribuci světla

Liniové a směrové osvětlení Pro osvětlení dopravních cest, nakládacích ramp a pásových dopravníků:

• Konzistentní rozestupy pro zajištění rovnoměrného osvětlení
• Vhodné směrování pro minimalizaci oslnění řidičů a operátorů
• Zvýšená intenzita v kritických bodech (křižovatky, nakládací místa)

Nástěnná a stropní svítidla Pro kryté prostory, výrobní haly a administrativní budovy:

• Respektování výšky stropu a pracovní roviny
• Zohlednění charakteru práce a požadované intenzity osvětlení
• Kombinace celkového a lokálního osvětlení pro specifické pracovní úkony

Přenosná a mobilní osvětlovací zařízení Pro dočasné práce a flexibilní osvětlení:

• Mobilní osvětlovací věže s vlastním zdrojem energie
• Přenosné LED reflektory pro lokální dosvětlení
• Nouzové osvětlení pro případ výpadku hlavního systému

Instalace a bezpečnostní aspekty

Dodržování technických a bezpečnostních standardů Při instalaci je nezbytné respektovat:

• Elektrotechnické normy a předpisy pro venkovní instalace
• Požadavky na uzemnění a ochranu proti přepětí
• Bezpečnou vzdálenost od hořlavých materiálů a výbušných prostředí
• Stabilitu nosných konstrukcí včetně odolnosti vůči povětrnostním vlivům

Ochrana proti nepříznivým vlivům prostředí Svítidla pro průmyslové zóny musí být vybavena:

• Adekvátním stupněm krytí IP (minimálně IP65)
• Ochranou proti korozi (vhodné materiály a povrchové úpravy)
• Systémem pro odvod tepla a prevenci přehřívání
• Ochranou proti mechanickému poškození

Kabeláž a napájení Je důležité věnovat pozornost:

• Dimenzování kabelů pro minimalizaci ztrát
• Ochraně kabelových tras proti mechanickému poškození
• Možnosti segmentace systému pro snazší údržbu
• Záložním zdrojům pro kritické bezpečnostní osvětlení

Řízení a automatizace osvětlení

Moderní řídící systémy umožňují maximalizovat účinnost osvětlení a minimalizovat provozní náklady.

Typy řídících systémů

Manuální ovládání Základní způsob řízení vhodný pro menší instalace:

• Spínače pro jednotlivé okruhy nebo skupiny svítidel
• Časové spínače pro automatické vypnutí po určité době
• Manuální stmívače pro regulaci intenzity

Automatizované systémy Pro efektivnější správu osvětlení:

• Časovače a astronomické hodiny přizpůsobující provoz dennímu světlu
• Senzory pohybu aktivující osvětlení pouze v přítomnosti osob
• Soumrakové senzory reagující na úroveň okolního světla
• Kombinované systémy optimalizující provoz podle aktuálních podmínek

Centralizované řídící systémy Pro komplexní průmyslové areály:

• Centrální monitorovací a ovládací systém
• Integrace s dalšími technologiemi (bezpečnostní systémy, výrobní linky)
• Sběr a analýza dat o spotřebě a vytížení osvětlení
• Možnost vzdáleného přístupu a správy

Inteligentní osvětlovací systémy

Výhody pokročilých řídících systémů

• Automatická regulace intenzity podle aktuální potřeby
• Adaptivní osvětlení reagující na denní dobu a povětrnostní podmínky
• Prediktivní údržba založená na reálných provozních hodinách
• Detailní monitoring spotřeby energie a identifikace úspor

IoT (Internet of Things) v průmyslovém osvětlení

• Bezdrátová komunikace mezi jednotlivými prvky systému
• Vzdálená diagnostika a aktualizace firmwaru
• Integrace s dalšími průmyslovými IoT systémy
• Sběr a analýza dat pro optimalizaci provozu

Implementace zónového řízení

• Rozdělení areálu na logické zóny s různými režimy osvětlení
• Přizpůsobení světelných scén podle typu činnosti
• Kaskádové spínání jednotlivých zón podle pohybu osob a vozidel
• Prioritizace osvětlení kritických oblastí při omezení zdrojů

Ekonomické aspekty a návratnost investice

Analýza úspor při přechodu na LED technologii

Energetické úspory Reálné úspory energie při přechodu z tradičních zdrojů na LED osvětlení:

• 50-60% úspora při náhradě metalhalogenidových výbojek
• 65-80% úspora při náhradě vysokotlakých sodíkových výbojek
• Až 90% úspora při náhradě halogenových nebo žárovkových zdrojů

Snížení nákladů na údržbu Ekonomické benefity plynoucí z delší životnosti LED svítidel:

• Redukce četnosti výměn světelných zdrojů
• Nižší náklady na pracovní sílu a techniku pro údržbu
• Minimalizace prostojů způsobených výpadky osvětlení

Kalkulace celkových nákladů vlastnictví (TCO) Pro komplexní ekonomické zhodnocení je třeba analyzovat:

• Počáteční investiční náklady na osvětlovací systém
• Průběžné náklady na elektřinu po dobu životnosti
• Náklady na údržbu a servis
• Potenciální úspory díky využití dotačních programů a daňových úlev



Specifické aspekty osvětlení průmyslových zón

Betonárky

Klíčové oblasti vyžadující specializované osvětlení

• Míchací a dávkovací zařízení
• Nakládací a vykládací zóny
• Skladovací sila a zásobníky
• Kontrolní a operátorské stanoviště

Specifické požadavky

• Odolnost proti prašnému prostředí (IP66 a vyšší)
• Spolehlivost při nepřetržitém provozu
• Dobré podání barev pro kontrolu kvality materiálů
• Minimalizace oslnění operátorů těžké techniky

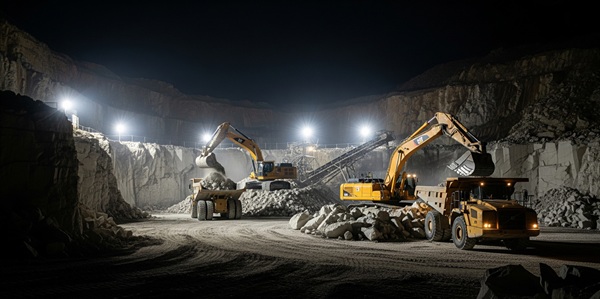

Lomy a kamenolomy

Charakteristické rysy osvětlení

• Rozsáhlé venkovní plochy s členitým terénem
• Potřeba osvětlení vertikálních stěn a svahů
• Mobilní pracoviště vyžadující flexibilní osvětlení
• Extrémní povětrnostní podmínky

Doporučená řešení

• Vysoké osvětlovací věže s výkonnými reflektory
• Mobilní osvětlovací systémy pro dočasné pracoviště
• Robustní svítidla odolná vůči vibracím a otřesům
• Asymetrické reflektory pro osvětlení lomových stěn

Dopravní a manipulační plochy

Specifika osvětlení

• Zajištění viditelnosti překážek a nebezpečných míst
• Omezení oslnění řidičů a operátorů
• Zvýraznění okrajů cest a kritických bodů
• Přizpůsobení osvětlení rychlosti dopravy

Technická řešení

• Směrové osvětlení komunikací s asymetrickou charakteristikou
• Kontrastní osvětlení nebezpečných míst
• Inteligentní systémy aktivující zvýšenou intenzitu v místech pohybu
• Výstražné a signalizační osvětlení pro zvýšení bezpečnosti

Často kladené otázky (FAQ)

Jaký stupeň krytí IP by měla mít svítidla pro venkovní průmyslové prostředí?

 Pro venkovní průmyslové prostředí jako jsou betonárky, lomy a kamenolomy je doporučeno používat svítidla s minimálním stupněm krytí IP65, ideálně však IP66 nebo vyšší. První číslice 6 zajišťuje úplnou ochranu proti vniknutí prachu, zatímco druhá číslice 5 nebo 6 poskytuje ochranu proti tryskající vodě nebo intenzivně tryskající vodě z libovolného směru.

Jaká je optimální teplota chromatičnosti pro průmyslové prostředí?

 Pro stavební a průmyslové zóny se obvykle doporučuje teplota chromatičnosti v rozmezí 4000K až 6000K. Toto neutrální až studené bílé světlo zlepšuje viditelnost detailů, zvyšuje kontrast a pomáhá udržet pozornost pracovníků během nočních směn. Konkrétní volba však může záviset na charakteru práce a specifických požadavcích projektu.

Jak lze vypočítat potřebný počet svítidel pro danou plochu?

 Základní výpočet vychází ze vztahu: Celkový potřebný světelný tok (lumeny) = Požadovaná intenzita osvětlení (lux) × Plocha (m²). Po určení celkového světelného toku stačí tuto hodnotu vydělit světelným tokem jednoho svítidla. Pro přesnější výpočty je však potřeba zohlednit další faktory jako účinnost svítidla, koeficient údržby a požadovanou rovnoměrnost osvětlení, proto je vhodné využít specializovaný software nebo konzultovat s odborníky.

Jaká je typická doba návratnosti investice do LED osvětlení v průmyslovém prostředí?

 Doba návratnosti investice do LED osvětlení v průmyslových zónách se obvykle pohybuje mezi 2-5 lety v závislosti na několika faktorech: počet provozních hodin, cena elektřiny, typ nahrazovaných svítidel a výše počáteční investice. Při nepřetržitém provozu nebo při náhradě velmi neefektivních zdrojů může být návratnost i kratší než 2 roky.

Jaké jsou možnosti financování modernizace osvětlení?

 Kromě přímé investice existují další možnosti financování modernizace osvětlení:

• Dotační programy zaměřené na energetické úspory a snížení emisí CO2
• EPC (Energy Performance Contracting) - financování z budoucích úspor
• Operativní leasing osvětlení
• Zelené úvěry s výhodnějšími podmínkami pro ekologické investice

Je možné automatizovat řízení osvětlení v rozlehlých průmyslových areálech?

 Ano, i velmi rozlehlé průmyslové areály lze vybavit automatizovaným řízením osvětlení. Moderní systémy využívají kombinaci centrálního řízení a autonomních jednotek, které komunikují bezdrátově. Systém může zahrnovat senzory pohybu, soumrakové senzory, časovače a může být integrován s dalšími systémy v rámci průmyslového IoT. To umožňuje optimalizovat osvětlení podle aktuálních potřeb, monitorovat stav systému a minimalizovat spotřebu energie.
