Komplexní průvodce osvětlením pro výbušná prostředí

Obsah

1. Úvod
2. Výhody LED osvětlení ve výbušném prostředí
3. Klasifikace a zónování výbušných prostředí
4. Výběr správného osvětlení pro výbušné prostředí
5. Plánování osvětlení pro výbušné prostředí
6. Řízení a automatizace osvětlení ve výbušném prostředí
7. Údržba osvětlení ve výbušném prostředí
8. Budoucí trendy v osvětlování výbušných prostředí
9. Nejčastější dotazy (FAQ)
10. Kontakt

Úvod

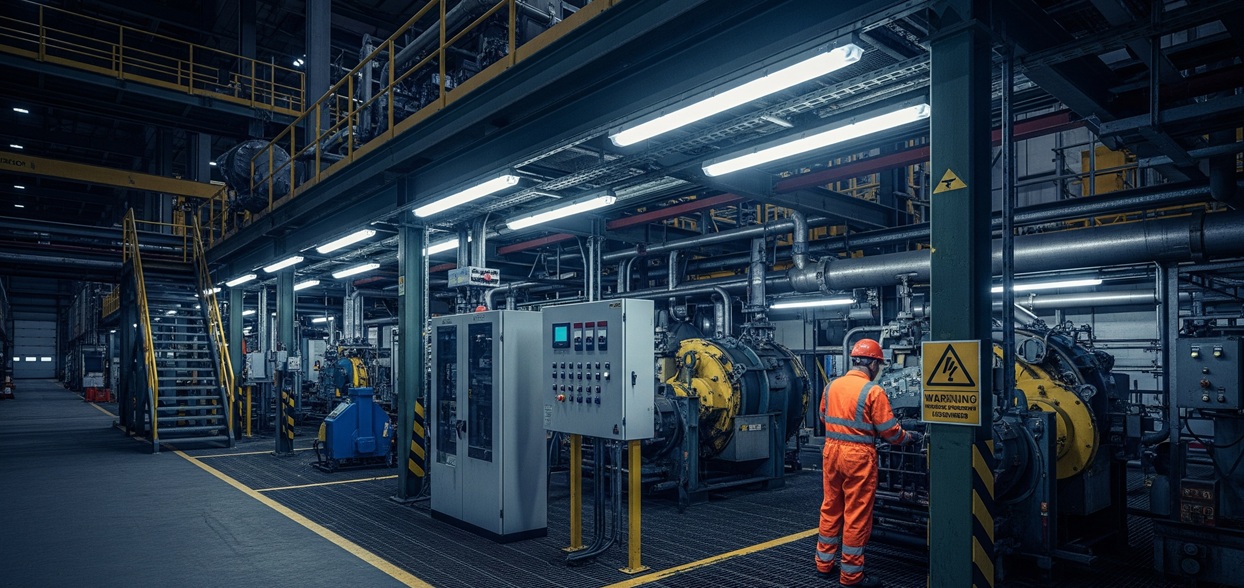

Výbušné prostředí, jako jsou chemické závody, plynárny, rafinerie či čerpací stanice LPG/CNG, představují specifickou výzvu z hlediska osvětlení. Bezpečnost je zde absolutní prioritou, přičemž moderní LED technologie nabízí optimální řešení, které spojuje bezpečnost, energetickou účinnost a dlouhou životnost.

Výhody LED osvětlení ve výbušném prostředí

Bezpečnostní aspekty

LED svítidla pro výbušná prostředí jsou konstruována tak, aby splňovala nejpřísnější bezpečnostní normy. Jejich hlavní výhodou je minimalizace rizika vzniku jisker nebo nebezpečného přehřátí, které by mohly iniciovat výbuch. LED technologie produkuje výrazně méně tepla oproti tradičním světelným zdrojům, což samo o sobě snižuje riziko v prostředích s hořlavými plyny, parami nebo prachem.

Ekonomické výhody

Při nahrazení tradičních světelných zdrojů LED technologií v Ex prostředích lze dosáhnout:

• Energetické úspory 50-70%: LED svítidla jsou energeticky vysoce účinná s hodnotami často přesahujícími 100 lumenů na watt
• Prodloužené životnosti: Moderní LED svítidla dosahují životnosti až 50 000 hodin a více, což výrazně snižuje náklady na údržbu a výměnu
• Snížení nákladů na údržbu: Menší četnost výměn světelných zdrojů znamená také méně častou potřebu rizikových zásahů v nebezpečných zónách

Technické výhody

LED osvětlení přináší také výrazná technická zlepšení:

• Vyšší odolnost: LED svítidla jsou robustní, odolná vůči vibracím, nárazům a extrémním teplotám
• Okamžitý start: Poskytují plný jas ihned po zapnutí, bez zpoždění
• Lepší kvalita světla: Vyšší index podání barev (CRI) zlepšuje viditelnost, pracovní podmínky a bezpečnost zaměstnanců
• Rovnoměrné osvětlení: LED technologie umožňuje optimální distribuci světla v prostoru

Klasifikace a zónování výbušných prostředí

Pro správný výběr a instalaci osvětlení je zásadní rozumět klasifikaci výbušných prostředí.

Evropská klasifikace ATEX

V Evropské unii se používá směrnice ATEX (2014/34/EU), která definuje následující zóny:

Pro plyny a páry:

• Zóna 0: Prostředí, kde je výbušná atmosféra přítomna trvale nebo po dlouhé období
• Zóna 1: Prostředí, kde je pravděpodobný občasný výskyt výbušné atmosféry při běžném provozu
• Zóna 2: Prostředí, kde je výskyt výbušné atmosféry nepravděpodobný, a pokud k němu dojde, bude trvat pouze krátce

Pro prachy:

• Zóna 20: Prostředí, kde je výbušná atmosféra ve formě oblaku hořlavého prachu ve vzduchu přítomna trvale nebo po dlouhé období
• Zóna 21: Prostředí, kde je pravděpodobný občasný výskyt výbušné atmosféry ve formě oblaku hořlavého prachu
• Zóna 22: Prostředí, kde je výskyt výbušné atmosféry ve formě oblaku hořlavého prachu nepravděpodobný, a pokud k němu dojde, bude trvat pouze krátce

Severoamerická klasifikace NEC/CEC

V Severní Americe se používá systém tříd (Class), divizí (Division) a skupin (Group) podle standardů NEC (National Electrical Code) nebo CEC (Canadian Electrical Code).

Výběr správného osvětlení pro výbušné prostředí

Certifikace a označení

Při výběru svítidel pro výbušné prostředí je nezbytné, aby byla certifikována pro použití v konkrétních zónách. Svítidla by měla mít příslušné označení:

• Ex d: Pevný závěr (flameproof enclosure)
• Ex e: Zajištěné provedení (increased safety)
• Ex n: Nejiskřící zařízení (non-sparking equipment)
• Ex p: Přetlakové závěry (pressurized enclosure)
• Ex m: Zalévání zalévací hmotou (encapsulation)

Stupně krytí (IP)

Kromě Ex certifikace je důležitý také stupeň krytí IP (Ingress Protection), který definuje ochranu proti vniknutí cizích těles a vody. Pro výbušná prostředí se doporučuje minimálně IP65 (kompletní ochrana proti prachu a ochrana proti tryskající vodě) nebo vyšší.

Materiály a konstrukce

Svítidla by měla být vyrobena z materiálů odolných vůči korozi a chemikáliím. Konstrukce by měla být robustní, aby odolala tvrdým podmínkám prostředí:

• Antistatické materiály: Minimalizují riziko vzniku elektrostatického náboje
• Odolnost vůči korozi: Například nerezová ocel nebo speciálně povrchově upravené slitiny
• Tepelná odolnost: Materiály schopné odolat extrémním teplotám
• Mechanická odolnost: Ochrana proti nárazům a vibracím

Plánování osvětlení pro výbušné prostředí

Analýza požadavků

Pro efektivní návrh osvětlení je potřeba:

1. Identifikovat a klasifikovat zóny výbušnosti
2. Určit minimální požadované úrovně osvětlení (v luxech) podle typu práce a prostředí
3. Zohlednit faktory jako velikost prostoru, výška instalace a reflexní vlastnosti povrchů

Výpočet osvětlení

Osvětlení se vypočítává pomocí následujících kroků:

1. Stanovení požadovaného osvětlení (v luxech): Například 300 luxů pro běžné pracovní procesy, 500 luxů pro přesnější práce
2. Výpočet celkových potřebných lumenů: Lumeny = luxy × plocha (m²) Například pro místnost 100 m² s požadavkem 300 luxů: 300 × 100 = 30 000 lumenů
3. Výběr vhodných svítidel: Pokud má jedno svítidlo světelný tok 3 000 lumenů, je potřeba 10 těchto svítidel pro dosažení požadovaného celkového světelného toku
4. Zohlednění efektivity: Při efektivitě 120 lumenů na watt má každé svítidlo příkon přibližně 25 wattů (3 000 ÷ 120)

Bezpečnostní faktory

Při plánování je důležité zohlednit:

• Redundanci: Zajištění dostatečného osvětlení i v případě selhání některých svítidel
• Nouzové osvětlení: Systémy, které se aktivují při výpadku hlavního napájení
• Přístupnost pro údržbu: Umístění svítidel tak, aby byla snadno přístupná pro údržbu a výměnu

Řízení a automatizace osvětlení ve výbušném prostředí

Možnosti řízení

Pro výbušná prostředí existují specializované řídicí systémy, které musí splňovat stejně přísné bezpečnostní požadavky jako samotná svítidla:

• Dálkové ovládání: Umožňuje ovládat osvětlení z bezpečné vzdálenosti
• Časovače a senzory: Automatické spínání na základě denního světla nebo pohybu
• Centrální řídící systémy: Integrace osvětlení do komplexních průmyslových řídicích systémů
• Bezdrátové řízení: V některých případech lze využít certifikované bezdrátové technologie, které eliminují potřebu rizikové kabeláže

Integrace s bezpečnostními systémy

Moderní osvětlovací systémy mohou být integrovány s:

• Detektory plynů: Automatická změna osvětlení při detekci nebezpečných koncentrací
• Požárními systémy: Aktivace specifických osvětlovacích scénářů v případě požáru
• Evakuačními systémy: Navigační osvětlení pro bezpečný únik

Monitorování a diagnostika

• Prediktivní údržba: Systémy pro předvídání potenciálních poruch
• Vzdálená diagnostika: Možnost kontroly stavu osvětlení bez nutnosti fyzického přístupu do nebezpečné zóny
• Reporting: Automatické generování reportů o spotřebě energie a stavu systému

Údržba osvětlení ve výbušném prostředí

Pravidelné kontroly

Stanovte plán pravidelných kontrol, které by měly zahrnovat:

• Vizuální kontrolu svítidel a kabeláže
• Měření světelných parametrů (intenzita, rovnoměrnost)
• Kontrolu těsnění a mechanických částí
• Testování nouzového osvětlení

Preventivní údržba

• Čištění svítidel od prachu a nečistot, které mohou snižovat účinnost a představovat potenciální riziko
• Výměna světelných zdrojů před koncem jejich životnosti
• Kontrola a dotažení elektrických spojů
• Aktualizace řídicích systémů a softwaru

Dokumentace údržby

Vedení podrobné dokumentace o všech údržbových činnostech je nezbytné pro:

• Dodržování regulačních požadavků
• Identifikaci opakujících se problémů
• Optimalizaci plánů údržby
• Doložení bezpečnostních opatření v případě auditu

Budoucí trendy v osvětlování výbušných prostředí

Technologické inovace

• Vyšší efektivita: LED svítidla s účinností přesahující 200 lumenů na watt
• Inteligentní řízení: Pokročilé systémy s prvky umělé inteligence pro optimalizaci spotřeby a prediktivní údržbu
• Vývoj materiálů: Nové materiály s lepší tepelnou vodivostí a mechanickou odolností
• IoT integrace: Připojení svítidel do průmyslového internetu věcí pro komplexní monitoring a řízení

Regulační vývoj

• Zpřísňování norem pro energetickou účinnost
• Harmonizace mezinárodních standardů
• Zvýšený důraz na environmentální aspekty a udržitelnost
• Implementace principů cirkulární ekonomiky do výroby a recyklace svítidel



Nejčastější dotazy (FAQ)

Technické dotazy

Jaký je rozdíl mezi klasickým a Ex osvětlením?

 Ex osvětlení je speciálně navrženo a certifikováno pro použití v prostředích s nebezpečím výbuchu. Zahrnuje konstrukční prvky, které zabraňují vzniku jisker, omezují povrchové teploty a zajišťují oddělení potenciálních zdrojů vznícení od výbušné atmosféry.

Jak dlouho vydrží LED svítidla ve výbušném prostředí?

 Kvalitní LED svítidla pro výbušná prostředí mají typickou životnost 50 000 až 100 000 hodin provozu, což při nepřetržitém provozu představuje přibližně 5-11 let. Reálná životnost však závisí na konkrétních podmínkách prostředí, frekvenci spínání a provozní teplotě.

Mohu vyměnit tradiční osvětlení za LED bez dalších úprav?

 Ve většině případů je možná přímá náhrada, pokud nové LED svítidlo splňuje stejné nebo vyšší požadavky na bezpečnost v daném prostředí. Vždy je však nutné zkontrolovat kompatibilitu s existujícími elektrickými systémy a ověřit, zda nová instalace splňuje všechny potřebné normy a certifikace.

Bezpečnostní dotazy

Co se stane, když svítidlo pro výbušné prostředí selže?

 Svítidla pro výbušná prostředí jsou navržena tak, aby i v případě poruchy nedošlo k iniciaci výbuchu. Různé typy ochrany zajišťují, že případná porucha zůstane "izolována" uvnitř svítidla a neohrozí okolní prostředí.

Jak často je potřeba kontrolovat Ex osvětlení?

Frekvence kontrol je obvykle stanovena místními předpisy a normami, ale obecně se doporučují vizuální kontroly každé 3 měsíce a komplexnější kontroly včetně měření elektrických parametrů minimálně jednou ročně.

Které instituce certifikují svítidla pro výbušná prostředí?

V Evropě jsou to především notifikované osoby jako ATEX, CENELEC, v globálním měřítku pak IECEx, v USA UL (Underwriters Laboratories) nebo FM (Factory Mutual).

Regulační a normativní dotazy

Jaké jsou klíčové normy pro osvětlení ve výbušném prostředí?

• EN 60079 (Elektrická zařízení pro výbušnou plynnou atmosféru)
• EN 1127 (Prevence a ochrana proti výbuchu)
• EN 13463 (Neelektrická zařízení pro prostředí s nebezpečím výbuchu)
• ATEX směrnice 2014/34/EU
• V USA pak zejména normy NFPA 70 (National Electrical Code)

Kdo může instalovat a opravovat Ex osvětlení?

 Instalaci a opravy by měli provádět pouze certifikovaní specialisté s příslušným vzděláním a zkušenostmi. V mnoha zemích existují specifické požadavky na kvalifikaci a certifikaci těchto pracovníků.
