Jak vybrat správné LED drivery a napájecí zdroje

Obsah

  • Úvod
  • Základní parametry a specifikace
  • Typy LED driverů a jejich použití
  • Volba správného výkonu a proudu
  • Napěťové charakteristiky
  • Stmívání a kompatibilita
  • Ochranné funkce a bezpečnost
  • Účinnost a energetické ztráty
  • Provozní podmínky a odolnost
  • Instalace a připojení
  • Řízení a ovládání
  • Speciální aplikace
  • Kvalita napájení
  • Kompatibilita s LED moduly
  • Životnost a spolehlivost
  • Ekonomické aspekty
  • Řešení problémů
  • Budoucí trendy a technologie
  • Kontakt

Úvod

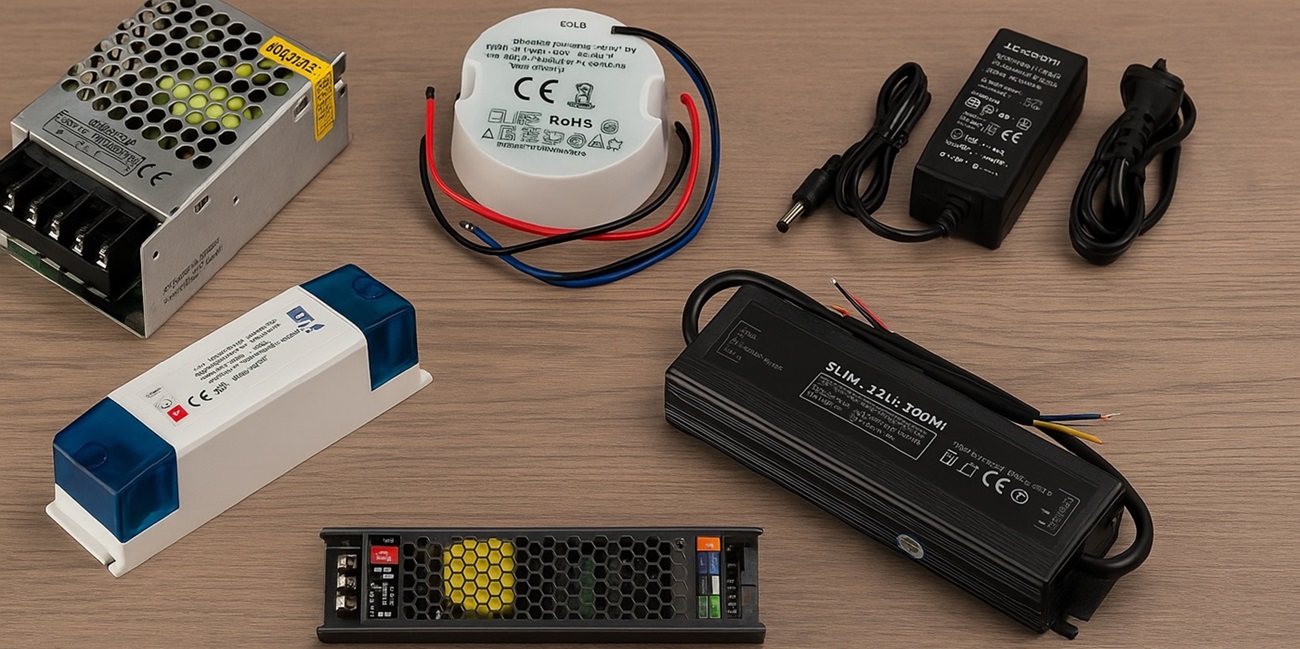

LED drivery a napájecí zdroje jsou klíčovými komponenty každého LED osvětlení, které zajišťují správné napájení a řízení LED modulů. Kvalitní driver nejen prodlužuje životnost LED, ale také ovlivňuje jejich výkon, účinnost a možnosti ovládání.

Hlavní funkce LED driverů:

  • Přeměna síťového napětí na vhodné napětí pro LED
  • Stabilizace proudu pro konstantní světelný výkon
  • Ochrana LED před přepětím a nadproudem
  • Umožnění stmívání a řízení intenzity světla
  • Minimalizace elektromagnetického rušení

Základní parametry a specifikace

Výstupní proud a napětí

Výstupní proud (mA) je nejdůležitější parametr LED driveru, který určuje, jak jasně budou LED svítit. LED vyžadují konstantní proud pro stabilní provoz.

Typické proudové rozsahy:

  • Malé LED (indikační): 20-50 mA
  • Power LED (1-3W): 350-700 mA
  • High Power LED (10W+): 1000-3000 mA
  • COB LED moduly: 500-2000 mA

Výstupní napětí (V) se přizpůsobuje podle počtu a typu připojených LED. Moderní drivery mají široký rozsah výstupního napětí pro flexibilitu použití.

Příkon a výkon

Příkon driveru zahrnuje energii spotřebovanou LED plus ztráty samotného driveru. Účinnost udává, kolik procent energie se přemění na užitečný výkon.

Kategorie podle účinnosti:

  • Výborná účinnost: 90-95%
  • Dobrá účinnost: 85-90%
  • Standardní účinnost: 80-85%
  • Nízká účinnost: pod 80%

Vstupní parametry

Vstupní napětí: Nejčastěji 230V AC (evropský standard), ale existují i verze pro 12V DC, 24V DC nebo univerzální vstupy.

Frekvenční rozsah: Standardně 50-60 Hz, některé drivery podporují širší rozsah pro různé země.

Cosinus φ (účiník): Udává kvalitu odebírání energie ze sítě. Hodnoty nad 0,9 jsou považovány za dobré.

Typy LED driverů a jejich použití

Konstantní proud

Drivery s konstantním proudem jsou nejběžnější volbou pro většinu LED aplikací. Udržují stabilní proud nezávisle na změnách napětí.

Výhody CC driverů:

  • Stabilní světelný výkon LED
  • Ochrana před poškozením nadproudem
  • Kompatibilita s většinou LED modulů
  • Možnost sériového zapojení více LED

Příklady použití:

Konstantní napětí

Drivery s konstantním napětím udržují stabilní výstupní napětí a jsou vhodné pro LED pásky a moduly s integrovanou regulací proudu.

Typická výstupní napětí:

  • 5V DC: Pro malé LED pásky a dekorace
  • 12V DC: Nejběžnější pro domácí LED pásky
  • 24V DC: Pro delší LED pásky a profesionální aplikace
  • 48V DC: Pro vysokovýkonné aplikace

Příklady použití:

Programovatelné drivery

Inteligentní drivery umožňují nastavení výstupních parametrů podle konkrétních požadavků aplikace.

Možnosti nastavení:

  • Výstupní proud v rozsahu 10-100%
  • Křivky stmívání (lineární, logaritmická)
  • Časové sekvence zapínání/vypínání
  • Teplotní kompenzace

DALI drivery

DALI (Digital Addressable Lighting Interface) je digitální protokol pro řízení osvětlení, který umožňuje individuální adresování každého svítidla.

Výhody DALI systému:

  • Individuální řízení až 64 svítidel na jedné lince
  • Možnost vytváření skupin a scén
  • Zpětná vazba o stavu svítidel
  • Snadná diagnostika a údržba

Aplikace DALI:

  • Kancelářské budovy
  • Nemocnice a školy
  • Hotelové komplexy
  • Inteligentní budovy

Volba správného výkonu a proudu

Výpočet potřebného proudu

Krok 1: Identifikace LED parametrů

  • Jmenovitý proud jednotlivých LED (mA)
  • Počet LED v sérii nebo paralelně
  • Celkový požadovaný výkon (W)

Krok 2: Výpočet celkového proudu

  • Pro sériové zapojení: Proud = jmenovitý proud jedné LED
  • Pro paralelní zapojení: Proud = jmenovitý proud × počet větví
  • Pro smíšené zapojení: Kombinace výše uvedených vzorců

Praktický příklad:

  • 10x LED 350mA v sérii = driver 350mA
  • 3x LED pásky 12V/1A paralelně = driver 12V/3A
  • 2x větve po 5 LED 700mA = driver 1400mA

Dimenzování s rezervou

Doporučené rezervy výkonu:

  • Standardní aplikace: 10-20% rezerva
  • Kritické aplikace: 20-30% rezerva
  • Venkovní prostředí: 30-50% rezerva
  • Průmyslové prostředí: 50% a více

Důvody pro rezervu:

  • Kompenzace stárnutí LED
  • Teplotní vlivy na parametry
  • Možnost budoucího rozšíření
  • Zvýšení spolehlivosti systému

Optimalizace počtu LED

Sériové vs. paralelní zapojení:

Sériové zapojení (doporučené):

  • Všechny LED mají stejný proud
  • Jednodušší řízení a regulace
  • Vyšší účinnost driveru
  • Lepší tepelná stabilita

Paralelní zapojení:

  • Nutnost proudové vyrovnávací rezistory
  • Riziko nerovnoměrného rozložení proudu
  • Složitější návrh a vyšší náklady
  • Vhodné jen pro specifické aplikace

Napěťové charakteristiky

Forward napětí LED

Forward napětí (Vf) je napětí na LED při jmenovitém proudu. Liší se podle barvy a typu LED:

Typické Vf hodnoty:

  • Červené LED: 1,8-2,2V
  • Oranžové/žluté LED: 2,0-2,4V
  • Zelené LED: 2,8-3,4V
  • Modré/bílé LED: 3,0-3,6V
  • UV LED: 3,4-4,0V

Výpočet výstupního napětí driveru

Pro sériové zapojení: Výstupní napětí = počet LED × Vf + rezerva

Praktický příklad:

  • 8x bílé LED (Vf = 3,2V)
  • Minimální napětí = 8 × 3,2V = 25,6V
  • Doporučené napětí driveru = 28-35V

Rezerva napětí:

  • Kompenzace tolerance LED (±5-10%)
  • Teplotní drift (-2mV/°C typicky)
  • Stárnutí LED (+5-10% za 5 let)
  • Ztráty na vodičích a konektorech

Rozsah výstupního napětí

Široký rozsah napětí umožňuje flexibilitu v návrhu a možnost připojení různého počtu LED.

Příklad driveru 700mA:

  • Rozsah: 15-54V
  • Minimálně: 4-5 bílých LED
  • Maximálně: 15-16 bílých LED

Stmívání a kompatibilita

Typy stmívání

Analogové stmívání (0-10V):

  • Lineární řízení pomocí řídicího napětí
  • Rozsah stmívání typicky 1-100%
  • Kompatibilní s většinou řídicích systémů
  • Jednoduchá instalace a nastavení

PWM stmívání:

  • Pulzně šířková modulace
  • Velmi přesné řízení až na 0,1%
  • Zachování barevné teploty při stmívání
  • Vhodné pro RGB a tunable white aplikace

DALI stmívání:

  • Digitální protokol s adresováním
  • 16-bitové rozlišení (65536 úrovní)
  • Zpětná vazba a diagnostika
  • Možnost programování scén

TRIAC stmívání:

  • Kompatibilita se standardními stmívači
  • Náhrada za klasické žárovky
  • Omezený rozsah stmívání (10-100%)
  • Možné problémy s flicker

Minimální úroveň stmívání

Faktory ovlivňující minimální stmívání:

  • Typ LED a jejich charakteristiky
  • Kvalita driveru a jeho elektroniky
  • Okolní teplota prostředí
  • Stáří a degradace komponentů

Typické rozsahy:

  • Kvalitní drivery: 0,1-1%
  • Standardní drivery: 1-5%
  • Základní drivery: 5-10%

Kompatibilita se stmívači

Kontrola kompatibility:

  • Seznam kompatibilních stmívačů od výrobce
  • Minimální a maximální zatížení stmívače
  • Typ stmívání (přední/zadní hrana)
  • Možné interference a flicker

Ochranné funkce a bezpečnost

Základní ochranné funkce

Ochrana proti přepětí (OVP):

  • Automatické odpojení při překročení maximálního napětí
  • Typicky 110-130% jmenovitého napětí
  • Ochrana LED před poškozením

Ochrana proti nadproudu (OCP):

  • Omezení proudu při zkratu nebo přetížení
  • Postupné snižování výkonu (fold-back)
  • Automatický restart po odstranění problému

Ochrana proti přehřátí (OTP):

  • Teplotní senzor uvnitř driveru
  • Snižování výkonu při vysokých teplotách
  • Vypnutí při kritické teplotě (typicky 85-90°C)

Galvanické oddělení

Izolované drivery:

  • Galvanické oddělení vstupu od výstupu
  • Vyšší bezpečnost pro uživatele
  • Lepší odolnost proti rušení
  • Nutné pro některé aplikace (vlhké prostředí)

Neizolované drivery:

  • Nižší cena a vyšší účinnost
  • Menší rozměry
  • Vhodné pro uzavřené svítidla
  • Omezení v bezpečnostních třídách

Certifikace a normy

Základní certifikace:

  • CE označení pro evropský trh
  • UL/cUL pro severoamerický trh
  • TÜV, VDE pro německý trh
  • CCC pro čínský trh

Bezpečnostní normy:

  • EN 61347-1: Obecné požadavky na napájecí zdroje LED
  • EN 61347-2-13: Speciální požadavky pro LED drivery
  • EN 62384: DC nebo AC napájené elektronické řídicí jednotky

EMC normy:

  • EN 55015: Limity rádiového rušení
  • EN 61000-3-2: Harmonické proudy
  • EN 61000-3-3: Kolísání napětí

Účinnost a energetické ztráty

Měření a hodnocení účinnosti

Definice účinnosti: Účinnost = (Výstupní výkon / Vstupní výkon) × 100%

Faktory ovlivňující účinnost:

  • Topologie spínaného zdroje
  • Kvalita použitých komponentů
  • Provozní teplota
  • Zatížení driveru (50-100% je optimální)

Energetické ztráty

Hlavní zdroje ztrát:

  • Spínací ztráty v tranzistorech
  • Ztráty v magnetických součástkách
  • Kondukční ztráty na vodičích
  • Statické ztráty řídicích obvodů

Dopady nízké účinnosti:

  • Vyšší provozní náklady
  • Větší tepelné zatížení
  • Nutnost většího chlazení
  • Zkrácení životnosti

Optimalizace účinnosti

Volba správné velikosti:

  • Driver by měl pracovat na 80-100% zatížení
  • Předimenzované drivery mají nižší účinnost
  • Poddimenzované drivery se přehřívají

Provozní podmínky:

  • Optimální teplota prostředí 25-40°C
  • Dostatečné větrání a chlazení
  • Minimalizace délek kabelů

Provozní podmínky a odolnost

Teplotní rozsahy

Provozní teplota:

  • Standardní drivery: -20°C až +50°C
  • Rozšířený rozsah: -40°C až +70°C
  • Speciální verze: -55°C až +85°C

Skladovací teplota:

  • Typicky -40°C až +80°C
  • Kritické pro kondenzátory
  • Vliv na životnost komponentů

Teplotní derating:

  • Snižování výkonu při vysokých teplotách
  • Typicky -2%/°C nad 50°C
  • Automatické nebo manuální nastavení

Vlhkost a kondenzace

Relativní vlhkost:

  • Standardní provoz: 20-80% RH
  • Bez kondenzace: kritické požadavek
  • Konformal coating pro vyšší odolnost

Ochrana proti vlhkosti:

  • IP65/IP67 pro venkovní použití
  • Těsnění vstupů a výstupů
  • Odvětrávací membrány

Mechanická odolnost

Vibrace a otřesy:

  • Automobilové aplikace: vysoké nároky
  • Průmyslové prostředí: střední nároky
  • Domácí použití: nízké nároky

Krytí a mechanická ochrana:

  • Hliníkové nebo plastové kryty
  • Ochrana proti pádu předmětů
  • Vandal-proof verze pro veřejné prostory

Instalace a připojení

Způsoby montáže

DIN lišta:

  • Standardní montáž v rozvaděčích
  • Snadná instalace a výměna
  • Modulární systém
  • Typické rozměry: 1-4 moduly

Chassis mount:

  • Montáž na šasí nebo chladič
  • Lepší tepelné spojení
  • Vhodné pro vysoké výkony
  • Kovové pouzdro

PCB mount:

  • Montáž přímo na desku plošných spojů
  • Kompaktní řešení
  • Integrované do svítidla
  • Nižší náklady na systém

Zapojení a konektory

Vstupní připojení:

  • Svorkovnice pro síťové napájení
  • Jištění a vypínač
  • Filtrační kondenzátory
  • Odrušovací prvky

Výstupní připojení:

  • Konstantní proud: sériové zapojení LED
  • Konstantní napětí: paralelní připojení
  • Polarita: dodržení správného zapojení +/-
  • Průřez vodičů podle proudu

Řídicí vstupy:

  • 0-10V: analogové stmívání
  • PWM: digitální modulace
  • DALI: digitální sběrnice
  • Bezpotenciálové kontakty

Bezpečnost instalace

Elektrická bezpečnost:

  • Odpojení síťového napájení při instalaci
  • Kontrola izolačních vzdáleností
  • Uzemnění kovových částí
  • Ochrana před dotykem

Tepelné požadavky:

  • Dostatečný vzduch pro chlazení
  • Minimální vzdálenosti od hořlavých materiálů
  • Teplotní senzory pro kritické aplikace

Řízení a ovládání

Základní ovládání

Manuální ovládání:

  • Mechanické potenciometry
  • Tlačítka pro přednastavené úrovně
  • Jednoduchá a spolehlivá

Časové řízení:

  • Programovatelné časovače
  • Astronomické hodiny
  • Senzory soumraku

Pokročilé řízení

Senzory:

  • PIR senzory pohybu
  • Mikroradarové senzory
  • Světelné senzory (fotočlánky)
  • Kombinované senzory

Bezdrátové ovládání:

  • RF dálkové ovladače
  • Bluetooth Low Energy
  • WiFi řízení
  • Zigbee/Z-Wave protokoly

Centrální systémy

BMS integrace:

  • Protokoly Modbus, BACnet
  • Integrace do budovních systémů
  • Centralizované monitorování
  • Energetický management

Cloud řízení:

  • Vzdálený přístup přes internet
  • Mobilní aplikace
  • Analýza spotřeby energie
  • Prediktivní údržba

Speciální aplikace

Venkovní osvětlení

Pouličné lampy:

  • Vysoký výkon (50-200W)
  • Široký teplotní rozsah
  • Ochrana IP66/IP67
  • Možnost stmívání podle provozu

Architektonické osvětlení:

  • RGB/RGBW možnosti
  • Přesné barevné reprodukce
  • Synchronizace více svítidel
  • Umělecké efekty

Průmyslové aplikace

Haly a sklady:

  • Vysoká účinnost pro úsporu energie
  • Dlouhá životnost (L70 > 50 000h)
  • Možnost emergency funkce
  • Odolnost proti prachu a vlhkosti

Čisté prostory:

  • Minimální elektromagnetické rušení
  • Filtrované výstupy
  • Speciální materiály krytu
  • Validované výrobní procesy

Speciální prostředí

Výbušné atmosféry (ATEX):

  • Certifikace pro zóny 1, 2, 21, 22
  • Zvláštní konstrukční požadavky
  • Omezené teploty povrchu
  • Speciální kabelové průchodky

Potravinářský průmysl:

  • Odolnost proti čisticím prostředkům
  • Hladké povrchy bez štěrbin
  • Certifikace pro kontakt s potravinami
  • Vysokotlaké mytí (IP69K)

Kvalita napájení

Flicker a jeho vliv

Definice flicker: Flicker je vnímatelné kolísání intenzity světla způsobené změnami napájecího proudu.

Zdravotní dopady:

  • Únava očí a hlavní bolesti
  • Snížená koncentrace
  • Možné epileptické záchvaty
  • Stres a nepohodlí

Měření flicker:

  • Flicker index (FI): 0-1, nižší je lepší
  • Flicker percent: 0-100%, nižší je lepší
  • SVM (Stroboscopic Visibility Measure)

Příčiny flicker

Síťové příčiny:

Driver příčiny:

  • Nedostatečné filtrování
  • Špatný návrh regulace
  • Nízká spínací frekvence
  • Stárnutí kondenzátorů

Minimalizace flicker

Kvalitní filtrace:

  • Velké elektrolytické kondenzátory
  • Adicní LC filtry
  • Aktivní PFC obvody

Vysoká spínací frekvence:

  • Minimálně 1 kHz pro stmívání
  • Optimálně 10-20 kHz
  • Kompromis s účinností a EMC

Kompatibilita s LED moduly

Shodování parametrů

Proud matching:

  • Jmenovitý proud LED ≤ výstupní proud driveru
  • Bezpečnostní rezerva 10-20%
  • Možnost nastavení proudu u programovatelných driverů

Napětí matching:

  • Celkové Vf LED ≤ maximální výstupní napětí
  • Minimální napětí > celkové Vf + rezerva
  • Širokopásmové drivery pro flexibilitu

Teplotní koeficienty

Vliv teploty na LED:

  • Pokles Vf s rostoucí teplotou (-2mV/°C)
  • Pokles světelného toku s teplotou (-0,5%/°C)
  • Nutnost kompenzace v driveru

Teplotní kompenzace:

  • Automatické nastavení proudu podle teploty
  • Teplotní senzory v LED modulech
  • Přednastavené kompenzační křivky

Aging kompenzace

Degradace LED v čase:

  • Postupný pokles světelného toku
  • Zvýšení forward napětí
  • Změny barevné teploty

Kompenzační mechanismy:

  • Postupné zvyšování proudu
  • Sledování optických parametrů
  • Programovatelné stárnutí křivky

Životnost a spolehlivost

Faktory ovlivňující životnost

Provozní teplota:

  • Základní faktor životnosti
  • Každých +10°C snižuje životnost o 50%
  • Maximální teplota junction 85-100°C

Elektrolytické kondenzátory:

  • Nejslabší článek většiny driverů
  • Životnost 5-10 let při 85°C
  • Vyšší teploty výrazně zkracují životnost

Zatížení driveru:

  • Optimální zatížení 70-90%
  • Přetěžování snižuje životnost
  • Podtěžování není ekonomické

Ukazatele spolehlivosti

MTBF (Mean Time Between Failures):

  • Střední doba mezi poruchami
  • Typicky 50 000 - 100 000 hodin
  • Závisí na provozních podmínkách

L70 hodnota:

  • Doba, za kterou klesne světelný tok na 70%
  • Typicky 50 000 - 100 000 hodin pro kvalitní LED
  • Kritérium pro výměnu osvětlení

Prediktivní údržba

Monitoring parametrů:

  • Teplota driveru a LED
  • Vstupní a výstupní proud
  • Spektrální charakteristiky světla

Indikátory opotřebení:

  • Nárůst provozní teploty
  • Pokles účinnosti
  • Změny výstupních parametrů

Ekonomické aspekty

Total Cost of Ownership (TCO)

Pořizovací náklady:

  • Cena driveru: 15-30% ceny svítidla
  • Instalační náklady
  • Pomocné komponenty (jistič, kabel)

Provozní náklady:

  • Spotřeba energie během životnosti
  • Náklady na údržbu a výměny
  • Výpadky a jejich dopady

Optimalizace TCO:

  • Volba kvalitních komponentů s dlouhou životností
  • Správné dimenzování pro maximální účinnost
  • Plánovaná údržba a monitoring

Return on Investment (ROI)

Úspory energie:

  • Porovnání s konvenčním osvětlením
  • Vyšší účinnost LED + driver systému
  • Možnosti řízení a stmívání

Úspory údržby:

  • Delší životnost LED osvětlení
  • Nižší frekvence výměn
  • Vzdálené monitorování a diagnostika

Doba návratnosti:

  • Typicky 2-5 let pro komerční aplikace
  • Kratší pro aplikace s dlouhým provozem
  • Delší pro domácí aplikace

Řešení problémů

Časté problémy a řešení

Driver se nezapíná:

  • Kontrola síťového napájení a jištění
  • Ověření správného zapojení
  • Testování bez zátěže
  • Kontrola ochranných funkcí

Flicker nebo blikání:

  • Kontrola kompatibility se stmívačem
  • Ověření minimálního zatížení
  • Kontrola kvality síťového napájení
  • Výměna za driver s lepším filtrováním

Nízký světelný výkon:

  • Kontrola nastavení výstupního proudu
  • Měření skutečného výstupního proudu
  • Kontrola teplotního deratingu
  • Ověření kompatibility s LED

Krátká životnost:

  • Kontrola provozní teploty
  • Ověření správného dimenzování
  • Kontrola kvality síťového napájení
  • Analýza provozních podmínek

Diagnostické nástroje

Multimetry a osciloskopy:

  • Měření napětí a proudů
  • Analýza průběhů signálů
  • Detekce harmonických a rušení

Specializované měřicí přístroje:

  • Flicker metry
  • Spektrální analyzátory
  • Teplotní kamery

Software pro diagnostiku:

  • DALI komisioning nástroje
  • BMS systémy pro monitoring
  • Mobilní aplikace výrobců

Budoucí trendy a technologie

Pokročilé řízení

IoT integrace:

  • Připojení každého svítidla do sítě
  • Cloud-based management
  • Artificiaální inteligence pro optimalizaci
  • Prediktivní analýza poruch

Bezdrátové technologie:

  • Li-Fi komunikace přes LED světlo
  • 5G připojení pro rychlé řízení
  • Mesh sítě pro spolehlivost
  • Energy harvesting z okolního prostředí

Nové materiály a komponenty

Wide bandgap polovodiče:

  • GaN (Gallium Nitride) tranzistory
  • SiC (Silicon Carbide) diody
  • Vyšší účinnost a menší rozměry
  • Vyšší spínací frekvence

Pokročilé kondenzátory:

  • Filmové kondenzátory místo elektrolytických
  • Keramické kondenzátory vysoké kapacity
  • Superkondenzátory pro backup energie
  • Delší životnost celého systému

Inteligentní funkce

Adaptivní osvětlení:

  • Automatické přizpůsobení podle obsazenosti
  • Sledování cirkadiánních rytmů
  • Optimalizace podle denního světla
  • Personalizované nastavení pro uživatele

Machine learning:

  • Učení se vzorcům používání
  • Optimalizace energetické spotřeby
  • Predikce potřeb údržby
  • Automatické kalibrace systému

Kontakt

Potřebujete pomoc s výběrem správného LED driveru nebo napájecího zdroje? Náš tým specialistů vám pomůže najít optimální řešení pro vaše konkrétní požadavky.

Telefon: +420 602 658 319
Email: info@ledsviti.cz

Odebírat newsletter
