Jak vybrat správné vestavné stropní panely

Obsah

1. Úvod
2. Základní pojmy a jednotky
3. Klíčové faktory při výběru vestavných panelů
4. Standardní velikosti vestavných panelů
5. Technické parametry pro výběr
6. Způsoby montáže a instalace
7. Výběr podle typu prostoru
8. Praktické příklady návrhu osvětlení
9. Stmívání a řízení vestavných panelů
10. Ekonomické zhodnocení
11. Instalace a bezpečnost
12. Údržba a životnost
13. Nejčastější chyby při výběru
14. Kontakt

Úvod

Vestavné stropní panely (také označované jako downlighty nebo zapuštěné panely) představují elegantní a moderní řešení osvětlení, které se plně integruje do stropu a vytváří čistý, minimalistický vzhled. Na rozdíl od klasických stropních panelů se vestavné panely kompletně "schovají" do stropu, takže je viditelná pouze světelná plocha. Toto řešení je ideální pro moderní interiéry, kde je kladen důraz na čistotu linií a nenápadnost osvětlovacích prvků.

Hlavní výhody vestavných stropních panelů:

• Čistý, minimalistický design bez viditelných rámů
• Úspora prostoru - panel nezabírá žádnou výšku místnosti
• Rovnoměrné rozložení světla bez tmavých míst
• Široká škála velikostí pro různé aplikace
• Úspora energie až 80% oproti tradičním žárovkám
• Dlouhá životnost 50 000-100 000 hodin
• Okamžitý start bez blikání
• Možnost stmívání a inteligentního řízení
• Nízká provozní teplota - bezpečnost a komfort

Nevýhody tradičních řešení:

• Viditelné rámy a profily narušují vzhled stropu
• Vyšší nároky na výšku prostoru
• Složitější údržba a čištění
• Nerovnoměrné osvětlení s tmavými zónami

Kde se vestavné panely nejvíce hodí:

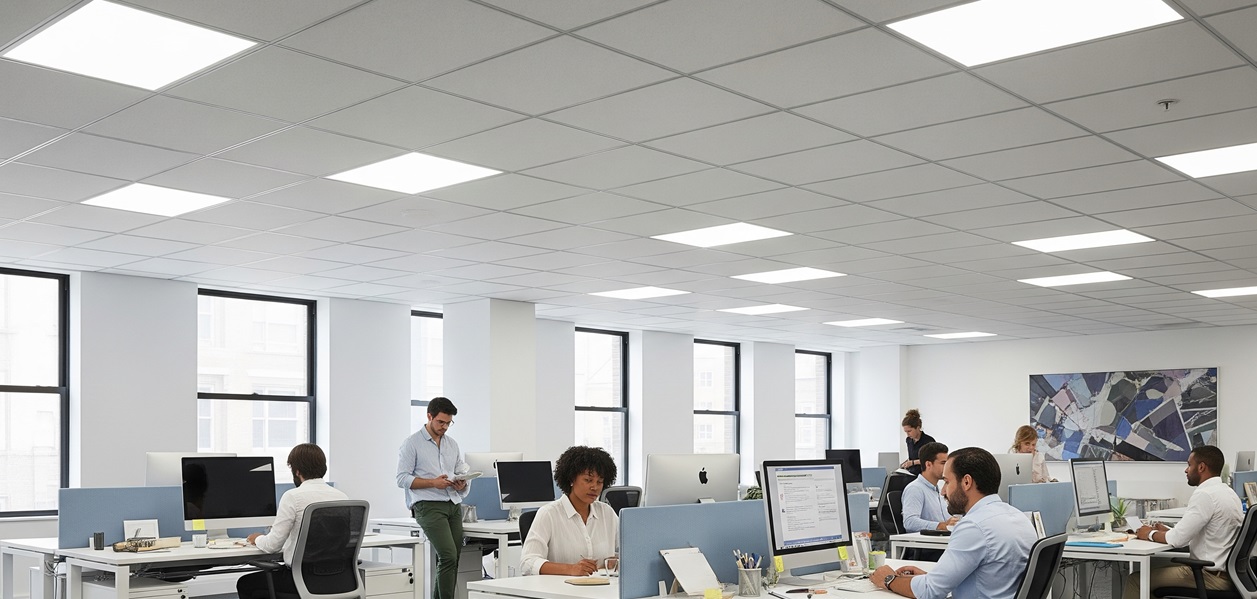

• Moderní kanceláře a coworkingy
• Designové obchody a showroomy
• Nemocnice a zdravotnická zařízení
• Luxusní hotely a restaurace
• Soukromé rezidence
• Muzea a galerie

Základní pojmy a jednotky

Pochopení základních světelně-technických pojmů je klíčové pro správný výběr vestavného panelu, který bude přesně odpovídat vašim potřebám a poskytne požadovanou kvalitu osvětlení.

Světelný tok (lumeny - lm)

Co to je: Celkové množství světla, které panel vyzařuje ze své aktivní plochy.

Praktické použití pro vestavné panely:

• Určuje celkovou "světelnou sílu" panelu
• Klíčový parametr pro výpočet potřebného počtu panelů
• U vestavných panelů je důležitý efektivní světelný tok (světlo směřující dolů)

Orientační potřeba podle velikosti prostoru:

• Malá místnost (10 m²): 3 000-5 000 lm celkem
• Střední místnost (25 m²): 8 000-12 000 lm celkem
• Velká místnost (50 m²): 15 000-25 000 lm celkem
• Open space (100 m²): 30 000-50 000 lm celkem

Srovnání s tradičními zdroji:

• 60W halogenová žárovka = 800 lm
• 50W halogenová bodovka = 400 lm
• Vestavný panel Ø120 mm = 900-1200 lm
• Vestavný panel 300×300 mm = 2500-3500 lm

Svítivost (kandely - cd)

Co to je: Intenzita světla vyzařovaného v konkrétním směru. U vestavných panelů je klíčová pro určení, jak daleko a intenzivně dokáže panel osvětlit plochu pod sebou.

Praktické použití u vestavných panelů:

• Vysoké stropy (>3,5m): nutná vyšší svítivost pro dosažení podlahy
• Cílené osvětlení: přesné nasvícení konkrétních oblastí
• Úhel vyzařování: ovlivňuje rozprostření světla

Srovnání podle velikosti panelu:

• Malé panely (Ø120-166 mm): 800-1500 cd/m²
• Střední panely (Ø225-300 mm): 1200-2200 cd/m²
• Velké panely (300×300, 600×600 mm): 1500-3000 cd/m²

Praktický příklad: Pro osvětlení 300 lux ve výšce 3 metry potřebujete panel s minimální svítivostí 1200 cd/m². Pro výšku 4 metry už je nutná svítivost minimálně 1800 cd/m².

Příkon (watty - W)

Co to je: Množství elektrické energie, kterou panel spotřebovává za hodinu provozu.

Praktické použití:

• Určuje provozní náklady
• Ovlivňuje tepelnou zátěž prostoru
• Základ pro výpočet roční spotřeby

Důležité upozornění: Příkon sám o sobě NEVYPOVÍDÁ o množství světla! Moderní vestavné panely s vyšší účinností poskytnou více světla při stejném nebo nižším příkonu.

Typické příkony podle velikosti:

• Ø120 mm: 6-12W
• 120×120 mm: 8-15W
• Ø166 mm: 12-18W
• 166×166 mm: 15-22W
• Ø225 mm: 18-28W
• 225×225 mm: 20-30W
• Ø300 mm: 24-36W
• 300×300 mm: 25-40W
• 600×600 mm: 35-55W
• 1200×300 mm: 30-50W

Světelná účinnost (lm/W)

Co to je: Nejdůležitější ukazatel efektivity panelu - udává, kolik lumenů světla panel vyprodukuje na jeden watt spotřeby.

Kategorie účinnosti vestavných panelů:

• Základní: 80-100 lm/W - levnější panely
• Standard: 100-120 lm/W - běžné kancelářské panely
• Premium: 120-150 lm/W - vysoce účinné panely
• Top: 150+ lm/W - nejmodernější technologie

Praktický příklad důležitosti účinnosti: Dva panely 300×300 mm se stejným příkonem 30W:

• Panel A: 2400 lm (80 lm/W) - méně účinný
• Panel B: 3600 lm (120 lm/W) - o 50% více světla za stejnou energii!
• Úspora za rok: Panel B ušetří cca 800 Kč ročně při 8h denním provozu

Osvětlenost (luxy - lx)

Co to je: Množství světla dopadajícího na pracovní plochu (obvykle 0,8 m nad podlahou).

Normové požadavky pro různé prostory:

• Obývací pokoje: 100-200 lx
• Kanceláře: 500 lx
• Učebny: 300 lx
• Zdravotnická zařízení: 500-1000 lx
• Obchody: 300-750 lx
• Restaurace: 200-300 lx

Klíčové faktory při výběru vestavných panelů

1. Určete účel osvětlení

Všeobecné osvětlení prostoru:

• Rovnoměrné pokrytí celé plochy
• Použití více menších panelů v pravidelné mřížce
• Široký úhel vyzařování (90-120°)
• Vhodné pro kanceláře, obývací pokoje

Pracovní osvětlení:

• Vyšší intenzita nad konkrétními plochami
• Použití středních až velkých panelů
• Střední úhel vyzařování (60-90°)
• Důležitá kvalita světla (nízké UGR, vysoké CRI)

Akcentní osvětlení:

• Zdůraznění konkrétních prvků nebo oblastí
• Malé panely s úzkým úhlem (30-60°)
• Možnost směrování světla
• Dekorativní a funkční prvek

Atmosférické osvětlení:

• Vytvoření příjemné atmosféry
• Stmívatelné panely
• Teplá barva světla (2700-3000K)
• Kombinace s jinými zdroji světla

2. Zvažte velikost a tvar místnosti

Malé místnosti (do 15 m²):

• Optimální: 2-4 panely Ø166-225 mm
• Alternativa: 1-2 panely 300×300 mm
• Rozmístění: Symetrické, vyhnutí se přesvětlení
• Příklad: Koupelna, malá kancelář, WC

Střední místnosti (15-40 m²):

• Optimální: 4-8 panelů Ø225-300 mm
• Alternativa: 2-4 panely 300×300 mm
• Rozmístění: Pravidelná mřížka nebo zónování
• Příklad: Obývací pokoj, střední kancelář, ordinace

Velké prostory (40-80 m²):

• Optimální: 6-12 panelů 300×300 mm
• Alternativa: Kombinace různých velikostí
• Rozmístění: Systematická mřížka s možností zónování
• Příklad: Velká kancelář, showroom, restaurace

Velmi velké prostory (nad 80 m²):

• Optimální: Panely 600×600 mm nebo 1200×300 mm
• Doplnění: Menší panely pro detail
• Rozmístění: Zónování podle funkcí
• Příklad: Open space, hala, velký obchod

Specifické tvary místností:

• Dlouhé úzké prostory: Panely 1200×300 mm v linii
• Nepravidelné tvary: Kombinace různých velikostí
• Vysoké stropy (>4m): Větší panely s vyšší svítivostí

3. Pozor na umístění svítidel

Vztah k pracovním místům:

• Panely umístěte nad nebo před pracovní plochu, ne za záda
• Minimalizujte vznik stínů na pracovní ploše
• U monitorů dbejte na zamezení odlesků

Vztah k oknům a dennímu světlu:

• Panely rozmístěte kolmo na směr oken
• Zvažte automatické stmívání podle venkovního světla
• Dbejte na rovnoměrnost při kombinaci s denním světlem

Výška stropu a dosah světla:

• Nízké stropy (2,4-3m): Široký úhel vyzařování, menší panely
• Střední výška (3-4m): Standardní distribuce, různé velikosti
• Vysoké stropy (>4m): Užší úhel, větší panely s vyšší svítivostí

Bezpečnostní aspekty:

• Dodržte minimální vzdálenosti od hořlavých materiálů
• Respektujte IP krytí ve vlhkých prostorách
• Zajistěte dostatečnou ventilaci pro odvod tepla

4. Nezaměřujte se pouze na příkon

Správný přístup k výběru: "Potřebuji panel s tokem 2000 lm a účinností min. 120 lm/W"

Srovnání efektivity - příklad: Dva panely Ø225 mm se stejným příkonem 24W:

• Panel A: 1920 lm (80 lm/W) - základní efektivita
• Panel B: 2880 lm (120 lm/W) - o 50% více světla!
• Roční úspora: 600 Kč při 8h denním provozu

Dlouhodobá ekonomika:

• Vyšší počáteční investice do efektivnějšího panelu
• Významně nižší provozní náklady
• Návratnost obvykle do 2-3 let
• Celkové úspory za životnost panelu

5. Barva světla (teplota chromatičnosti)

2700K - Velmi teplá bílá:

• Charakteristika: Nažloutlé, útulné světlo
• Použití: Domácí prostředí, restaurace, hotelové pokoje
• Účinek: Relaxační, intimní atmosféra
• Nevhodné pro: Pracovní činnosti vyžadující pozornost

3000K - Teplá bílá:

• Charakteristika: Mírně teplé, přátelské světlo
• Použití: Recepce, konferenční místnosti, obchody s módou
• Účinek: Příjemná atmosféra s dostatečnou jasností
• Vhodné pro: Komunikační prostory, představování produktů

4000K - Neutrální bílá (nejuniverzálnější):

• Charakteristika: Přirozené, vyváženě bílé světlo
• Použití: Kanceláře, školy, nemocnice, administrativní budovy
• Účinek: Podporuje koncentraci, přirozené vnímání
• Výhoda: Vhodné pro většinu pracovních aplikací

5000K - Denní bílá:

• Charakteristika: Jasné, svěží světlo podobné dennímu
• Použití: Laboratoře, zdravotnická zařízení, technické prostory
• Účinek: Aktivizující, podporuje bdělost a přesnost
• Ideální pro: Dlouhodobě náročné práce

6500K - Studená bílá:

• Charakteristika: Velmi jasné, namodralé světlo
• Použití: Speciální aplikace, technické kontroly
• Účinek: Maximální ostrost a kontrast
• Omezené použití: Pouze pro specifické úkoly

6. Design a estetika

Integrace do interiéru:

• Minimalistické prostory: Neviditelné okraje, flush montáž
• Moderní kanceláře: Čisté geometrické tvary
• Luxusní prostory: Prémiové materiály a povrchové úpravy

Vizuální komfort:

• Rovnoměrné rozložení bez vytváření stínů
• Vyhnutí se ostrým kontrastům mezi panely
• Harmonická integrace s architekturou stropu

Budoucí flexibilita:

• Možnost dodatečné instalace dalších panelů
• Kompatibilita s různými systémy řízení
• Snadná údržba a případná výměna

Standardní velikosti vestavných panelů

Výběr velikosti podle funkce a prostoru

Bodové osvětlení - malé panely:

• Cílené osvětlení konkrétních míst
• Akcentní osvětlení uměleckých děl
• Doplňkové osvětlení v kombinaci s jinými zdroji

Zonální osvětlení - střední panely:

• Osvětlení konkrétních funkčních oblastí
• Ideální pro většinu kancelářských aplikací
• Vyvážení mezi počtem panelů a pokrytím

Plošné osvětlení - velké panely:

• Rovnoměrné pokrytí velkých ploch
• Minimální počet instalovaných kusů
• Ekonomické řešení pro velké prostory

Kruhové panely - elegantní řešení

Ø120 mm - nejmenší velikost

• Rozměr: Průměr 120 mm, hloubka zástavby 25-35 mm
• Příkon: 6-12W
• Světelný tok: 600-1200 lm
• Účinnost: 100-120 lm/W
• Použití: Dekorativní osvětlení, akcentní body, WC, chodby

Aplikace:

• Podsvícení uměleckých děl
• Orientační osvětlení v chodbách
• Dekorativní prvky v obývacích pokojích
• Doplňkové osvětlení koupelen

Rozmístění:

• Vzdálenost mezi panely: 1,5-2,5 m
• Vhodné pro stropy do 3 m výšky
• Kombinace s jinými zdroji světla

Ø166 mm - kompaktní řešení

• Rozměr: Průměr 166 mm, hloubka zástavby 30-40 mm
• Příkon: 12-18W
• Světelný tok: 1200-2000 lm
• Účinnost: 100-125 lm/W
• Použití: Malé místnosti, kanceláře, kuchyně, koupelny

Aplikace:

• Osvětlení kuchyňských ostrůvků
• Koupelny a toalety
• Malé kanceláře a pracovny
• Prodejní prostory s detaily

Výpočet potřeby:

• 1 panel na 3-5 m² při standardní výšce stropu
• Pro 500 lux: 4-6 panelů na 20 m²
• Minimální vzdálenost od stěn: 60 cm

Ø225 mm - univerzální volba

• Rozměr: Průměr 225 mm, hloubka zástavby 35-45 mm
• Příkon: 18-28W
• Světelný tok: 1800-3200 lm
• Účinnost: 100-130 lm/W
• Použití: Střední místnosti, kanceláře, obývací pokoje

Aplikace:

• Hlavní osvětlení obývacích pokojů
• Kancelářské prostory
• Restaurace a kavárny
• Ordinace a vyšetřovny

Optimální rozmístění:

• Vzdálenost mezi panely: 2,5-3,5 m
• 1 panel na 8-12 m² podle požadavků
• Výška stropu: ideálně 2,7-4 m

Ø300 mm - velký kruhový panel

• Rozměr: Průměr 300 mm, hloubka zástavby 40-50 mm
• Příkon: 24-36W
• Světelný tok: 2400-4200 lm
• Účinnost: 100-135 lm/W
• Použití: Velké místnosti, reprezentativní prostory

Aplikace:

• Reprezentativní vstupní haly
• Velké konferenční místnosti
• Showroomy a prodejní plochy
• Moderní kanceláře s vysokými stropy

Čtvercové panely - systematické řešení

120×120 mm - nejmenší čtverec

• Rozměr: 120×120 mm, hloubka zástavby 25-35 mm
• Příkon: 8-15W
• Světelný tok: 800-1500 lm
• Účinnost: 100-120 lm/W
• Použití: Detailní osvětlení, modulární systémy

Výhody čtvercového tvaru:

• Lepší integrace do architektonických prvků
• Možnost vytvoření pravidelných vzorů
• Vhodné pro modulární stropní systémy

166×166 mm - střední čtverec

• Rozměr: 166×166 mm, hloubka zástavby 30-40 mm
• Příkon: 15-22W
• Světelný tok: 1500-2400 lm
• Účinnost: 100-125 lm/W
• Použití: Kanceláře, obchody, zdravotnictví

Systematické rozmístění:

• Mřížka 2×2 m pro standardní kanceláře
• Kombinace s většími panely
• Flexibilní rozšiřování systému

225×225 mm - velký čtverec

• Rozměr: 225×225 mm, hloubka zástavby 35-45 mm
• Příkon: 20-30W
• Světelný tok: 2000-3600 lm
• Účinnost: 100-130 lm/W
• Použití: Střední až velké prostory

300×300 mm - standardní čtverec

• Rozměr: 300×300 mm, hloubka zástavby 40-50 mm
• Příkon: 25-40W
• Světelný tok: 2500-4800 lm
• Účinnost: 100-135 lm/W
• Použití: Hlavní osvětlení většiny prostorů

Nejpopulárnější volba protože:

• Optimální poměr velikosti a výkonu
• Vhodné pro většinu aplikací
• Dostatečný světelný tok pro pokrytí větší plochy
• Ekonomické z hlediska instalace

600×600 mm - velký panel

• Rozměr: 600×600 mm, hloubka zástavby 50-70 mm
• Příkon: 35-55W
• Světelný tok: 3500-6600 lm
• Účinnost: 100-140 lm/W
• Použití: Velké prostory, hlavní osvětlení

Aplikace velkých panelů:

• Open space kanceláře
• Velké prodejní plochy
• Sportovní haly (nízká montáž)
• Průmyslové prostory

Výhody velkých panelů:

• Menší počet instalovaných kusů
• Nižší celkové náklady na instalaci
• Rovnoměrnější rozložení světla
• Jednodušší údržba

Obdélníkové panely - speciální aplikace

1200×300 mm - lineární panel

• Rozměr: 1200×300 mm, hloubka zástavby 40-60 mm
• Příkon: 30-50W
• Světelný tok: 3000-6000 lm
• Účinnost: 100-135 lm/W
• Použití: Chodby, lineární prostory

Specifické použití lineárních panelů:

• Chodby a pasáže: kontinuální osvětlení
• Obdélníkové místnosti: zdůraznění proporcí
• Nad pultem/barem: funkční a estetické řešení
• Technické prostory: efektivní pokrytí úzkých ploch

Instalační možnosti:

• Jednotlivě jako samostatný prvek
• V sérii pro vytvoření světelné linie
• Kombinace s jinými tvary a velikostmi

Technické parametry pro výběr

Světelný tok podle velikosti panelu

Malé panely (Ø120-166 mm):

• Rozsah: 600-2000 lm
• Typické hodnoty: 800-1500 lm
• Použití: 1 panel na 2-5 m²
• Výpočet potřeby: 150-300 lm/m² pro základní osvětlení

Střední panely (Ø225-300 mm):

• Rozsah: 1800-4200 lm
• Typické hodnoty: 2200-3500 lm
• Použití: 1 panel na 6-12 m²

Střední panely (Ø225-300 mm):

• Rozsah: 1800-4200 lm
• Typické hodnoty: 2200-3500 lm
• Použití: 1 panel na 6-12 m²
• Výpočet potřeby: 200-400 lm/m² pro pracovní osvětlení

Velké panely (300×300-600×600 mm):

• Rozsah: 2500-6600 lm
• Typické hodnoty: 3500-5500 lm
• Použití: 1 panel na 10-20 m²
• Výpočet potřeby: 250-500 lm/m² pro intenzivní osvětlení

Lineární panely (1200×300 mm):

• Rozsah: 3000-6000 lm
• Typické hodnoty: 4000-5200 lm
• Použití: Pokrytí úzkých prostorů 15-25 m²
• Výpočet potřeby: Podle délky a šířky prostoru

UGR hodnoty a vizuální komfort

UGR <16 - Minimální oslnění:

• Aplikace: Grafické práce, CAD, zdravotnická zařízení
• Požadavky: Speciální anti-glare úpravy
• Panely: Micro-prismatic, speciální difuzory
• Rozmístění: Pečlivé plánování vzhledem k pracovištím

UGR <19 - Standardní kanceláře:

• Aplikace: Kancelářské práce, čtení, psaní
• Požadavky: Kvalitní difuzory, správné rozmístění
• Panely: Většina kvalitních vestavných panelů
• Rozmístění: Standardní mřížka s ohledem na monitory

UGR <22 - Všeobecné použití:

• Aplikace: Obchody, sklady, technické prostory
• Požadavky: Základní anti-glare opatření
• Panely: Standardní panely s difuzory
• Rozmístění: Méně kritické, ekonomické řešení

Index podání barev (CRI)

CRI >80 - Standard pro většinu aplikací:

• Kvalita: Dobrá pro běžné použití
• Aplikace: Kanceláře, školy, základní obchodní prostory
• Výhody: Nižší cena, dostatečná pro většinu činností

CRI >90 - Vysoká kvalita barev:

• Kvalita: Velmi dobrá pro náročné aplikace
• Aplikace: Prodejny oblečení, showroomy, designová studia
• Výhody: Věrné podání barev, profesionální použití

CRI >95 - Profesionální kvalita:

• Kvalita: Výborná pro speciální aplikace
• Aplikace: Grafická studia, fotografické ateliéry, muzea
• Výhody: Téměř dokonalé podání barev, nejvyšší standard

Způsoby montáže a instalace

Příprava instalace vestavných panelů

Požadavky na strop:

• Minimální tloušťka: 50-80 mm podle velikosti panelu
• Nosnost: 2-15 kg/m² podle typu a počtu panelů
• Přístupnost: Možnost vedení kabeláže
• Izolace: Tepelná izolace kolem panelů

Typy stropů vhodné pro instalaci:

• Sádrokartonové podhledy: Nejběžnější, snadná instalace
• Dřevěné podhledy: Možná s úpravami pro odvod tepla
• Betonové stropy: Nutné vysekání otvorů, náročnější
• Modulární stropy: Speciální adaptéry

Způsoby upevnění

Pružinový systém (nejběžnější):

• Princip: Pružiny v rámu panelu se opřou o strop
• Výhody: Rychlá instalace, snadná demontáž
• Nevýhody: Méně stabilní u větších panelů
• Použití: Panely do Ø300 mm

Šroubovací systém:

• Princip: Přišroubování rámu k nosné konstrukci
• Výhody: Nejvyšší stabilita, vhodné pro větší panely
• Nevýhody: Náročnější demontáž
• Použití: Velké panely, náročné aplikace

Magnetické uchycení:

• Princip: Magnetické prvky v rámu a protikusy ve stropu
• Výhody: Velmi snadná instalace a údržba
• Nevýhody: Vyšší cena, speciální příprava stropu
• Použití: Luxusní aplikace, časté výměny

Trimless instalace (bezrámová):

• Princip: Panel se zcela integruje do roviny stropu
• Výhody: Neviditelné okraje, dokonalý design
• Nevýhody: Velmi náročná instalace, vyšší cena
• Použití: Designové interiéry, reprezentativní prostory

Výběr podle typu prostoru

Obytné prostory

Obývací pokoje:

• Doporučené panely: 3-4× Ø225-300 mm nebo 2× 300×300 mm
• Teplota chromatičnosti: 2700-3000K
• Stmívání: Ano, pro různé aktivity
• Rozmístění: Rovnoměrné, s ohledem na sedací soupravy

Ložnice:

• Doporučené panely: 1-2× Ø225 mm nebo malé panely kolem postele
• Teplota chromatičnosti: 2700K
• Stmívání: Nutné, hluboké stmívání
• Doplňky: Nouzové osvětlení, noční režim

Kuchyně:

• Doporučené panely: 2-4× Ø166-225 mm nad pracovními plochami
• Teplota chromatičnosti: 3000-4000K
• Dodatečné požadavky: IP44 nad dřezem, snadné čištění
• Rozmístění: Nad ostrůvkem, linkou, jídelním koutem

Koupelny:

• Doporučené panely: 1-2× Ø166 mm, IP65
• Teplota chromatičnosti: 3000-4000K
• Bezpečnost: IP65, nízké napětí v zóně 1
• Doplňky: Nouzové osvětlení, možnost stmívání

Komerční prostory

Kanceláře:

• Požadavky: 500 lux, UGR <19, CRI >80
• Doporučené panely: 300×300 mm nebo Ø300 mm v pravidelné mřížce
• Teplota chromatičnosti: 4000K
• Řízení: DALI s denními senzory a senzory přítomnosti
• Rozmístění: 2,5×2,5 m mřížka pro standardní kanceláře

Konferenční místnosti:

• Doporučené panely: Větší panely pro rovnoměrnost
• Teplota chromatičnosti: 3000-4000K
• Stmívání: Nutné pro prezentace
• Scénáře: Prezentace, jednání, čištění

Recepce a vstupní haly:

• Doporučené panely: Kombinace velikostí pro dynamiku
• Teplota chromatičnosti: 3000K
• Design: Důraz na estetiku, možné trimless řešení
• Akcentní osvětlení: Doplnění jinými typy svítidel

Zdravotnická zařízení

Ordinace:

• Požadavky: 750 lux, UGR <16, CRI >90
• Doporučené panely: COB panely pro stabilitu
• Teplota chromatičnosti: 5000K
• Hygienické provedení: IP54, antibakteriální povrch

Čekárny:

• Požadavky: 200-300 lux, příjemná atmosféra
• Doporučené panely: Ø225-300 mm
• Teplota chromatičnosti: 3000-4000K
• Stmívání: Ano, pro různé denní doby

Chodby nemocnic:

• Doporučené panely: Lineární 1200×300 mm
• Teplota chromatičnosti: 4000K
• Nouzové osvětlení: Povinné
• Orientační osvětlení: 24/7 režim se sníženým výkonem

Obchodní prostory

Prodejny oblečení:

• Požadavky: 500-750 lux, CRI >90
• Doporučené panely: Kombinace velikostí
• Teplota chromatičnosti: 3000K pro textil
• Akcentní osvětlení: Malé panely pro detail

Showroomy:

• Požadavky: Flexibilní, vysoká kvalita světla
• Doporučené panely: Velké panely 600×600 mm
• Teplota chromatičnosti: Podle typu produktů
• Řízení: Scénáře pro různé produkty

Praktické příklady návrhu osvětlení

Příklad 1: Moderní obývací pokoj 5×4×2,8 m

Zadání:

• Rozměry: 5×4×2,8 m (20 m²)
• Účel: Všeobecné osvětlení s možností stmívání
• Styl: Minimalistický, čisté linie
• Požadavek: 150-200 lux pro různé aktivity

Návrh řešení:

• 4× panel Ø225 mm, 24W, 2400 lm, 2700K
• Rozmístění: Pravidelná mřížka 2×2
• Stmívání: 0-10V s nástěnným ovladačem
• Celkový příkon: 4 × 24W = 96W

Výpočet osvětlenosti:

• Celkový světelný tok: 4 × 2400 = 9600 lm
• Udržovací činitel: 0,8
• Účinný tok: 9600 × 0,8 = 7680 lm
• Osvětlenost: 7680 ÷ 20 = 384 lux (dostatečné s rezervou)

Ekonomika:

• Investice: 4 × 1800 + stmívání 3500 = 10 700 Kč
• Roční provoz: 96W × 1500h × 6 Kč/kWh = 864 Kč

Příklad 2: Kancelář open-space 12×8×3,2 m

Zadání:

• Rozměry: 12×8×3,2 m (96 m²)
• 20 pracovních míst s monitory
• Požadavek: 500 lux, UGR <19
• Inteligentní řízení s úsporami energie

Návrh řešení:

• 16× panel 300×300 mm, 35W, 3500 lm, 4000K
• Rozmístění: Mřížka 4×4 panely, rozteč 3×2 m
• Řízení: DALI-2 s denními senzory a PIR
• Celkový příkon: 16 × 35W = 560W

Výpočet osvětlenosti:

• Celkový světelný tok: 16 × 3500 = 56 000 lm
• Udržovací činitel: 0,75 (kancelářské prostředí)
• Účinný tok: 56 000 × 0,75 = 42 000 lm
• Osvětlenost: 42 000 ÷ 96 = 438 lux

Zónování a řízení:

• Zóna A (okna): 6 panelů s denními senzory
• Zóna B (střed): 6 panelů se standardním řízením
• Zóna C (chodba): 4 panely s PIR senzory

Ekonomika s inteligentním řízením:

• Investice: 16 × 2200 + DALI systém 25 000 = 60 200 Kč
• Úspora energie: 40% díky řízení
• Roční náklady: 560W × 2500h × 0,6 × 6 Kč/kWh = 5 040 Kč

Příklad 3: Ordinace zubaře 4×3×2,7 m

Zadání:

• Rozměry: 4×3×2,7 m (12 m²)
• Vyšetřovací místnost
• Požadavek: 750 lux, CRI >90, hygienické provedení
• Nouzové napájení

Návrh řešení:

• 3× panel Ø225 mm, 28W, 2800 lm, 5000K, CRI >95
• Provedení: IP54, antibakteriální povrch
• Nouzové napájení: Centrální UPS systém
• Celkový příkon: 3 × 28W = 84W

Rozmístění:

• Panel 1: Nad vyšetřovacím křeslem
• Panel 2: Nad pracovním pultem
• Panel 3: Všeobecné osvětlení prostoru

Speciální požadavky:

• Materiály: Antibakteriální úprava povrchů
• Čištění: Odolnost proti dezinfekčním prostředkům
• Bezpečnost: Krytí IP54 pro mokré čištění

Příklad 4: Prodejna módy 8×6×3,5 m

Zadání:

• Rozměry: 8×6×3,5 m (48 m²)
• Prezentace oblečení a doplňků
• Požadavek: 500 lux, CRI >90, atraktivní design
• Flexibilní řízení podle denní doby

Návrh řešení:

• Hlavní osvětlení: 6× panel 300×300 mm, 40W, 3600 lm, 3000K
• Akcentní: 8× panel Ø166 mm, 15W, 1500 lm, 3000K
• Trimless provedení pro čistý design
• Celkový příkon: 6×40W + 8×15W = 360W

Zónování prodejny:

• Vstupní zóna: 2 velké panely pro přivítání
• Prezentační plocha: 4 velké + 4 malé panely
• Zkoušečky: 4 malé panely s teplým světlem
• Pokladna: 2 malé panely s neutrálním světlem

Řízení podle scénářů:

• Denní provoz: 100% výkon všech panelů
• Večerní: 70% hlavní + 100% akcentní
• Prezentace: Individuální řízení zón
• Úklid: 100% všech panelů

Stmívání a řízení vestavných panelů

Typy stmívání pro vestavné panely

TRIAC stmívání (fázové řízení):

• Princip: Kontrola fáze síťového napětí
• Rozsah: 10-100% (někdy až 5%)
• Výhody: Nízká cena, jednoduché ovladače
• Nevýhody: Možné blikání, rušení
• Použití: Domácí aplikace, malé instalace

0-10V stmívání:

• Princip: Analogový řídící signál 0-10V
• Rozsah: 0-100% (úplné vypnutí)
• Výhody: Stabilní, bez blikání, dlouhé vzdálenosti
• Nevýhody: Nutnost dalšího vodiče
• Použití: Komerční aplikace, větší systémy

1-10V stmívání:

• Princip: Analogový řídící signál 1-10V
• Rozsah: 10-100% (minimum 10%)
• Výhody: Standard, široká kompatibilita
• Nevýhody: Nezhasíná úplně
• Použití: Nejběžnější komerční řešení

DALI (Digital Addressable Lighting Interface):

• Princip: Digitální komunikace s každým panelem
• Rozsah: 1-100% (úplné vypnutí)
• Výhody: Individuální řízení, diagnostika, scénáře
• Nevýhody: Vyšší cena systému
• Použití: Pokročilé systémy, inteligentní budovy

PWM stmívání:

• Princip: Pulsně šířková modulace
• Rozsah: 0-100% s vysokou přesností
• Výhody: Bez změny barvy světla, velmi přesné
• Nevýhody: Nutnost kompatibilních panelů
• Použití: Profesionální aplikace, studiové osvětlení

Inteligentní řízení a automatizace

Senzory přítomnosti (PIR):

• Funkce: Automatické zapínání při pohybu
• Úspora energie: 30-60% v málo využívaných prostorách
• Nastavení: Doba svícení, citlivost, úroveň stmívání
• Aplikace: Chodby, toalety, sklady, kanceláře

Senzory denního světla:

• Funkce: Automatické dostavování podle venkovního světla
• Úspora energie: 20-40% při dostatečném denním světle
• Nastavení: Cílová úroveň osvětlenosti, rychlost změn
• Aplikace: Prostory s okny, zimní zahrady

Časové řízení:

• Funkce: Programové spínání podle denní doby
• Scénáře: Ranní rozběh, pracovní doba, večerní útlum
• Astronomické hodiny: Podle východu/západu slunce
• Aplikace: Kanceláře, školy, veřejné budovy

Kombinované systémy:

• Multisenzorika: PIR + světlo + teplota v jednom
• Bezdrátové systémy: Snadná instalace, flexibilita
• IoT připojení: Vzdálené řízení, monitoring, analýzy
• Aplikace: Smart buildings, moderní kanceláře

Systémy pro řízení budov

KNX/EIB integrace:

• Výhody: Standardizovaný protokol, široká kompatibilita
• Funkce: Integrace s klimatizací, žaluziemi, bezpečností
• Řízení: Centrální i lokální ovládání
• Aplikace: Větší budovy, hotelové komplexy

DALI-2 systémy:

• Novinky: Rozšířené funkce, lepší diagnostika
• Možnosti: Senzory přímo v DALI síti
• Výhody: Jedna instalace pro řízení i snímání
• Budoucnost: Standard pro moderní LED osvětlení

Cloudové řízení:

• Přístup: Vzdálené řízení přes internet
• Analýzy: Monitoring spotřeby, prediktivní údržba
• Aktualizace: Automatické aktualizace firmware
• Výhody: Flexibilita, rozšiřitelnost, podpora

Ekonomické zhodnocení

Srovnání s tradičními řešeními

Příklad: Kancelář 50 m² s 20 halogenkami 50W

Tradiční řešení (halogenky):

• 20× 50W halogenky = 1000W
• Roční spotřeba: 1000W × 2500h = 2500 kWh
• Náklady na energii: 2500 × 6 Kč = 15 000 Kč/rok
• Výměna žárovek: 20 × 80 Kč × 2×/rok = 3 200 Kč/rok
• Celkem provoz: 18 200 Kč/rok

LED vestavné panely:

• 8× panel 300×300 mm, 35W = 280W
• Roční spotřeba: 280W × 2500h = 700 kWh
• Náklady na energii: 700 × 6 Kč = 4 200 Kč/rok
• Údržba: 200 Kč/rok
• Celkem provoz: 4 400 Kč/rok

Investiční náklady LED:

• 8× LED panel: 8 × 2500 = 20 000 Kč
• Instalace: 8 000 Kč
• Celkem: 28 000 Kč

Ekonomické zhodnocení:

• Roční úspora: 18 200 - 4 400 = 13 800 Kč
• Návratnost: 28 000 ÷ 13 800 = 2,0 roku
• Úspora za 10 let: 138 000 - 28 000 = 110 000 Kč

Vliv stmívání na úspory

Bez stmívání:

• Provoz: 8 hodin denně na 100%
• Roční spotřeba: 280W × 2500h = 700 kWh

S manuálním stmíváním:

• Denní režim: 6h na 100% + 2h na 50%
• Průměrný výkon: 280W × 0,875 = 245W
• Roční spotřeba: 245W × 2500h = 612 kWh
• Úspora: 12,5%

S automatickým řízením:

• PIR senzory: Úspora 30% v málo využívaných zónách
• Denní senzory: Úspora 25% při dostatečném denním světle
• Kombinovaná úspora: 45-55%
• Roční spotřeba: 280W × 2500h × 0,5 = 350 kWh

Srovnání nákladů na řízení:

• Bez řízení: 4 200 Kč/rok
• Základní stmívání (+5 000 Kč): 3 675 Kč/rok
• Inteligentní řízení (+15 000 Kč): 2 100 Kč/rok

Celkové náklady životního cyklu

10letý horizont - kancelář 50 m²:

Tradiční halogenky:

• Investice: 8 000 Kč (20× halogenka + instalace)
• Energie: 150 000 Kč (10 × 15 000 Kč)
• Výměny: 32 000 Kč (10 × 3 200 Kč)
• Celkem: 190 000 Kč

LED panely bez řízení:

• Investice: 28 000 Kč
• Energie: 42 000 Kč (10 × 4 200 Kč)
• Údržba: 2 000 Kč (10 × 200 Kč)
• Celkem: 72 000 Kč

LED panely s inteligentním řízením:

• Investice: 43 000 Kč (28 000 + 15 000 řízení)
• Energie: 21 000 Kč (10 × 2 100 Kč)
• Údržba: 2 000 Kč
• Celkem: 66 000 Kč

Srovnání úspor:

• LED vs halogenky: 190 000 - 72 000 = 118 000 Kč úspora
• Inteligentní řízení: Dodatečná úspora 6 000 Kč za 10 let
• ROI inteligentního řízení: 15 000 ÷ 2 100 = 7,1 roku

Instalace a bezpečnost

Postup instalace krok za krokem

1. Přípravná fáze:

• Vypnutí elektrického proudu v dané oblasti
• Vyměření a označení pozic panelů
• Kontrola nosnosti a tloušťky stropu
• Příprava nástrojů a materiálu

2. Vyříznutí otvorů:

• Použití kruhovky nebo speciální pily
• Dodržení přesných rozměrů podle specifikace
• Kontrola, že nedojde k poškození konstrukce
• Očištění prachu a nečistot

3. Příprava elektrického napájení:

• Vedení kabelů k pozicím panelů
• Připojení napájecích vodičů
• Kontrola izolace a bezpečnosti
• Test napájení před připojením panelů

4. Instalace panelu:

• Připojení elektrických vodičů k panelu
• Zasunutí panelu do otvoru
• Zajištění pomocí pružin nebo šroubů
• Kontrola rovnoměrného dosednutí

Bezpečnostní předpisy

Elektroinstalace:

• Práce pouze s vypnutým proudem
• Kontrola absence napětí zkušebníkem
• Použití ochranných pomůcek
• Dodržení barev vodičů (L-hnědá, N-modrá, PE-žlutozelená)

Mechanická bezpečnost:

• Kontrola nosnosti stropu před instalací
• Zajištění panelů proti vypadnutí
• Dodržení minimálních vzdáleností od hořlavých materiálů
• Ochrana proti přehřátí

IP krytí ve vlhkých prostorách:

• Koupelny zóna 1: IP65, nízké napětí
• Koupelny zóna 2: IP44 minimum
• Kuchyně nad dřezem: IP44
• Venkovní kryté prostory: IP54

Údržba a životnost

Plán preventivní údržby

Každý měsíc:

• Vizuální kontrola funkčnosti všech panelů
• Zaznamenání nefunkčních nebo blikajících kusů
• Kontrola mechanického upevnění
• Test nouzového osvětlení (kde je instalováno)

Každé 3 měsíce:

• Čištění povrchu panelů od prachu
• Kontrola těsnosti spojů u panelů s vyšším IP
• Test funkcí stmívání a automatického řízení
• Kontrola teploty panelů při provozu

Každý rok:

• Fotometrické měření intenzity osvětlení
• Kontrola degradace světelného toku
• Čištění reflektorů a optických prvků
• Preventivní výměna panelů blížících se konci životnosti

Každé 3 roky:

• Kompletní revize elektrických spojů
• Kalibrace senzorů denního světla a pohybu
• Aktualizace firmware řídících systémů
• Vyhodnocení potřeby modernizace

Očekávaná životnost podle kvality

Standardní panely (L80B10):

• 50 000 hodin: 6-8 let při 8h denním provozu
• Degradace: Pokles na 80% původního toku
• Poruchovost: 10% panelů dosáhne kritické hranice

Premium panely (L90B10):

• 70 000 hodin: 8-11 let při 8h denním provozu
• Degradace: Pokles na 90% původního toku
• Poruchovost: 10% panelů dosáhne kritické hranice

Professional panely (L90B10):

• 100 000 hodin: 12-15 let při 8h denním provozu
• Degradace: Pokles na 90% původního toku
• Poruchovost: 10% panelů dosáhne kritické hranice

Nejčastější chyby při výběru

Chyba 1: Nesprávný výpočet potřeby světla

Problém:

• Nedostatečné osvětlení prostoru
• Nerovnoměrné rozložení světla s tmavými zónami
• Překročení plánovaného energetického rozpočtu

Příčina:

• Neznalost normových požadavků pro daný typ prostoru
• Zanedbání udržovacího činitele (degradace, znečištění)
• Chybný výpočet počtu a rozmístění panelů
• Nepočítání s výškou stropu

Řešení:

• Profesionální světelně-technický výpočet pomocí software
• Použití udržovacího činitele 0,7-0,8 podle prostředí
• Započítání rezervy 20% pro budoucí potřeby
• Konzultace s odborníkem na osvětlení

Praktický příklad chyby: Kancelář 40 m² s požadavkem 500 lux:

• Chybný výpočet: 40 × 500 = 20 000 lm → 6× panel 3500 lm
• Správný výpočet: 40 × 500 × 1,25 = 25 000 lm → 8× panel 3500 lm

Chyba 2: Nesprávná volba velikosti panelu

Problém:

• Příliš mnoho malých panelů → vyšší náklady na instalaci
• Příliš málo velkých panelů → nerovnoměrné osvětlení
• Nevhodný vzhled pro daný typ prostoru

Příčina:

• Nezohlednění proporce místnosti
• Neuvážení instalačních nákladů
• Podcenění estetického aspektu

Řešení:

• Malé prostory (do 20 m²): Panely Ø166-225 mm
• Střední prostory (20-50 m²): Panely Ø225-300 mm nebo 300×300 mm
• Velké prostory (nad 50 m²): Panely 300×300 mm a větší
• Lineární prostory: Panely 1200×300 mm

Chyba 3: Podcenění UGR hodnoty

Problém:

• Oslnění při práci s počítačem
• Únava očí pracovníků a snížení produktivity
• Neschopnost splnit normové požadavky

Příčina:

• Neznalost požadavků na oslnění pro různé typy práce
• Výběr nevhodného typu panelu bez anti-glare úprav
• Špatné umístění panelů vzhledem k pracovním místům

Řešení:

• Kancelářské práce: UGR <19, použití kvalitních difuzorů
• Grafické práce: UGR <16, speciální anti-glare panely
• Správné rozmístění: Panely mimo přímý zorný úhel k monitorům
• Volba panelů: Micro-prismatic pro nejnáročnější aplikace

Chyba 4: Nesprávná teplota chromatičnosti

Problém:

• Nepříjemné světelné prostředí
• Snížený komfort a produktivita pracovníků
• Špatné podání barev produktů

Příčina:

• Nevhodná volba pro typ činnosti
• Míchání různých teplot chromatičnosti
• Nerespektování psychologických účinků světla

Řešení:

• Domácí prostředí: 2700-3000K pro útulnost
• Kanceláře: 4000K pro optimální produktivitu
• Zdravotnictví: 5000K pro přesnost a čistotu
• Jednotnost: Stejná teplota chromatičnosti v celém prostoru

Chyba 5: Nesprávná instalace

Problém:

• Mechanické poškození panelů při instalaci
• Nerovnoměrné dosednutí do stropu
• Problémy s těsností u panelů s vyšším IP

Příčina:

• Neodborná instalace bez zkušeností s LED panely
• Použití nevhodného nářadí
• Nedodržení postupů výrobce

Řešení:

• Instalace pouze certifikovaným elektrikářem
• Dodržení montážních návodů výrobce
• Kontrola rozměrů otvorů před instalací
• Opatrná manipulace s panely

Kontakt

Máte-li jakékoliv dotazy ohledně výběru vestavných stropních panelů nebo potřebujete odbornou radu pro váš konkrétní projekt, neváhejte nás kontaktovat.

Telefon: +420 602 658 319
Email: info@ledsviti.cz
