Praktický průvodce instalací veřejného LED osvětlení

Veřejné osvětlení zahrnuje širokou škálu aplikací od pouličního osvětlení, osvětlení parků, pěších zón, přes osvětlení sportovišť, až po osvětlení historických památek. Každý z těchto případů má svá specifika, která vyžadují individuální přístup při plánování a realizaci.

LED osvětlení ve veřejných prostorách přináší řadu výhod, včetně výrazných úspor energie, delší životnosti a lepší kvality osvětlení. Tento průvodce vám pomůže porozumět základním principům instalace veřejného LED osvětlení, i když nemáte předchozí technické zkušenosti.

Plánování veřejného osvětlení

Úspěšná instalace veřejného osvětlení začíná důkladným plánováním. Zde jsou základní kroky, které byste měli zvážit. Požadavky na jednotlivé typy komunikací shrnuje Komplexní průvodce veřejným osvětlením – ulice, silnice, přechody, chodníky.

1. Analýza potřeb – Určete, které oblasti potřebují osvětlení a jaký typ osvětlení je nejvhodnější pro dané místo a účel. Zohledněte faktory, jako jsou bezpečnost, estetika a energetická efektivita.
2. Průzkum lokality – Proveďte podrobný průzkum místa, kde bude osvětlení instalováno. Zjistěte, jaké jsou tam povrchy, překážky a jak je prostor využíván.
3. Výběr správného typu svítidla – Na trhu je široká nabídka svítidel, která se liší nejen designem, ale i technickými parametry. LED svítidla jsou často preferována pro jejich dlouhou životnost a nízkou spotřebu energie.
4. Technické specifikace – Zvolte svítidla, která splňují všechny potřebné normy a regulace. Důležité je také zvážit faktory, jako jsou světelný tok, barva světla, úhel vyzařování a odolnost proti vnějším vlivům.
5. Instalační plán – Vytvořte detailní plán instalace, který zahrnuje umístění svítidel, zapojení a koordinaci s dalšími infrastrukturními pracemi.
6. Rozpočet a časový plán – Stanovte realistický rozpočet a časový plán pro realizaci projektu, včetně případných rezerv pro nečekané situace.

Právní předpisy a normy

Instalace veřejného osvětlení podléhá řadě norem a předpisů, které je třeba dodržovat:

Klíčové normy

• ČSN EN 13201 – Tato norma se týká návrhu osvětlení silnic a stanovuje požadavky na úroveň osvětlení pro bezpečnost a pohodlí uživatelů.
• ČSN EN 60598 – Tato série norem se vztahuje na svítidla, zahrnuje požadavky na konstrukci, zkoušení a označování svítidel.

Bezpečnostní požadavky

• Ochrana proti elektrickému úrazu – Instalace musí být provedena tak, aby bylo zabráněno přímému i nepřímému dotyku s částmi pod napětím.
• Zemnicí systém – Veřejné osvětlení by mělo být vybaveno efektivním zemnicím systémem pro odvedení možného únikového proudu do země.
• IP krytí – Svítidla musí mít dostatečné krytí proti prachu, vlhkosti a vodě (typicky IP65 a vyšší).
• Ochrana proti přepětí – Instalace by měla zahrnovat ochranu proti přepětí způsobenému bleskem nebo kolísáním v elektrické síti.

Povolení a schválení

• Pro instalaci veřejného osvětlení je často nutné získat povolení od místních úřadů nebo vlastníků pozemků.
• Vždy si ověřte, jaké dokumenty a schválení jsou potřeba ve vaší lokalitě.

Výběr vhodných produktů a materiálů

Pro kvalitní a bezpečnou instalaci veřejného osvětlení je klíčové zvolit správné produkty a materiály. Podrobný výběr svítidel popisuje průvodce Jak vybrat správné LED veřejné osvětlení.

LED svítidla

• Silniční a uliční svítidla: Vybírejte modely s vysokou účinností, dlouhou životností a certifikací pro veřejné prostory.
• Parkové a zahradní lampy: Tyto by měly být nejen funkční, ale i esteticky vhodné, robustní a odolné proti vandalismu.
• Technické parametry: Sledujte světelný tok (lumeny), příkon (watty), barevnou teplotu světla (Kelviny) a index podání barev (CRI). Pro obytné ulice se doporučuje teplota chromatičnosti 2 700–3 000 K, pro hlavní komunikace a přechody neutrální bílá do 4 000 K.

Montážní materiál

• Kabelové spojky a průchodky: Používejte kvalitní vodotěsné spojky pro bezpečné propojení kabelů.
• Montážní konzole a nosníky: Zvolte odolné materiály schopné nést váhu svítidel a odolávat povětrnostním vlivům.
• Uzemnění: Kvalitní zemnicí materiál je klíčový pro bezpečnost celého systému.

Nářadí pro instalaci

• Montážní klíče a šroubováky: Používejte nářadí s izolovanými rukojeťmi pro práci s elektrickými komponenty.
• Krimpovací kleště: Jsou nezbytné pro kvalitní spojování kabelů s konektory.
• Testery napětí: Před manipulací s vodiči vždy ověřte absenci napětí.

Bezpečnostní vybavení

• Ochranné pomůcky: Pracovní rukavice, helma, ochranné brýle a reflexní vesta.
• Výstražné značení: Pro ohraničení pracovní plochy a zajištění bezpečnosti okolí.
• Osvětlení pracoviště: Kvalitní přenosné světlo nebo čelovka pro práci za šera nebo tmy.

Technické parametry a vzdálenosti

Správné umístění a dimenzování svítidel je zásadní pro efektivní osvětlení:

Výška a umístění

• Výška svítidel: Závisí na typu a účelu osvětlované oblasti. Běžně se používají výšky:
  • Chodníky a parky: 3–5 metrů
  • Místní komunikace: 6–8 metrů
  • Hlavní silnice: 8–12 metrů
• Rozteč svítidel: Pro zajištění rovnoměrného osvětlení bez stínových zón. Obvykle:
  • Na chodnících: 15–25 metrů
  • Na místních komunikacích: 25–35 metrů
  • Na hlavních silnicích: 30–50 metrů

Orientace a nasměrování

• Směr světla: Svítidla by měla být orientována tak, aby maximálně osvětlila cílovou plochu a minimalizovala světelné znečištění.
• Úhel svícení: Správný úhel pomáhá eliminovat oslnění a poskytuje optimální pokrytí oblasti.

Vzdálenost od překážek

• Minimální odstupy: Svítidla by měla být umístěna minimálně 1 metr od stromů, budov a jiných překážek.
• Výška nad vozovkou: Dostatečná výška zajišťuje bezpečnost a zabraňuje poškození při běžném provozu.

Úroveň osvětlení

• Intenzita osvětlení: Liší se podle typu oblasti a třídy osvětlení dle ČSN EN 13201 (hodnoty níže jsou jen orientační; komunikace pro motorová vozidla se navrhují na jas vozovky v cd/m², třídy M, luxy platí pro třídy C a P):
  • Parky a pěší zóny: 5–15 luxů
  • Obytné ulice: 10–20 luxů
  • Hlavní silnice: návrh na jas vozovky (třídy M), orientačně 15–30 luxů
  • Křižovatky: 20–40 luxů

Proč se u silnic pracuje s jasem a ne s osvětleností, vysvětluje článek Proč se veřejné osvětlení neměří v luxech?

Postup instalace

Instalace veřejného osvětlení je komplexní proces, který by měl provádět kvalifikovaný odborník.

1. Přípravné práce

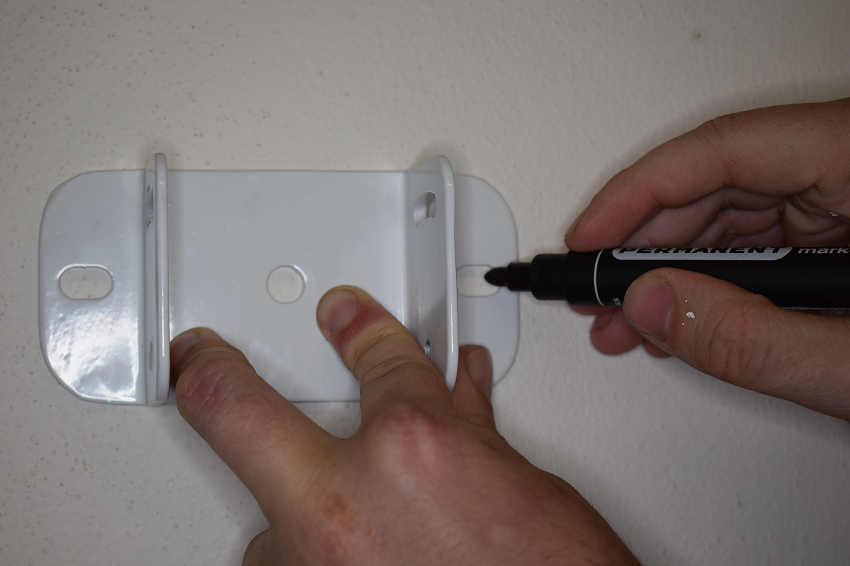

• Vyznačení lokalit: Přesně vyznačte místa pro umístění svítidel a trasy pro kabeláž.
• Příprava základů: Vykopání jam a betonování základů pro stožáry osvětlení.
• Zajištění bezpečnosti: Ohraničení pracovní plochy a informování okolí o probíhajících pracích.

2. Stavební práce

• Výkopy pro kabeláž: Příprava rýh pro uložení podzemních kabelů, obvykle v hloubce 70–80 cm.
• Pokládka chrániček: Instalace ochranných trubek pro vedení kabelů.
• Betonáž základů: Vytvoření pevných základů pro stožáry osvětlení.

3. Instalace infrastruktury

• Položení kabeláže: Uložení elektrických kabelů v chráničkách pod zemí.
• Instalace stožárů: Vztyčení a upevnění stožárů na připravené základy.
• Montáž rozvaděčů: Instalace rozvodných skříní pro řízení a napájení osvětlení.

4. Montáž svítidel

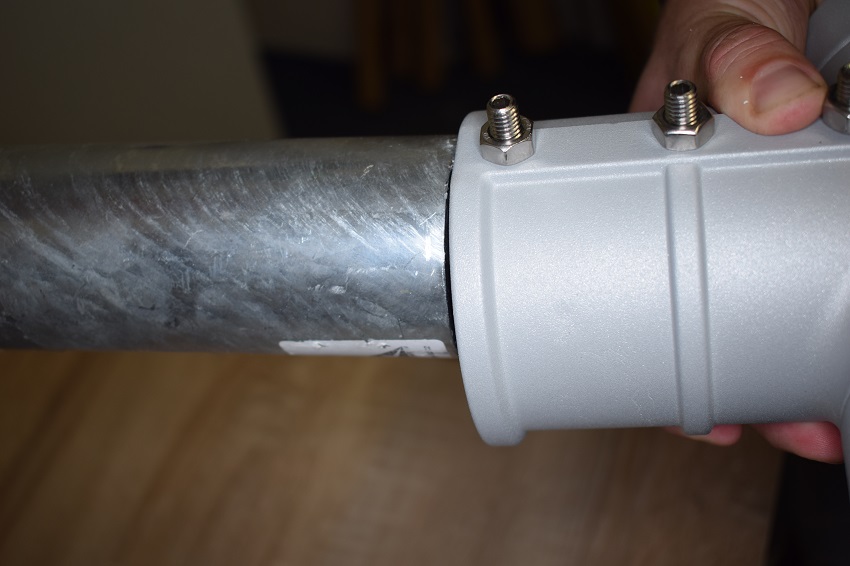

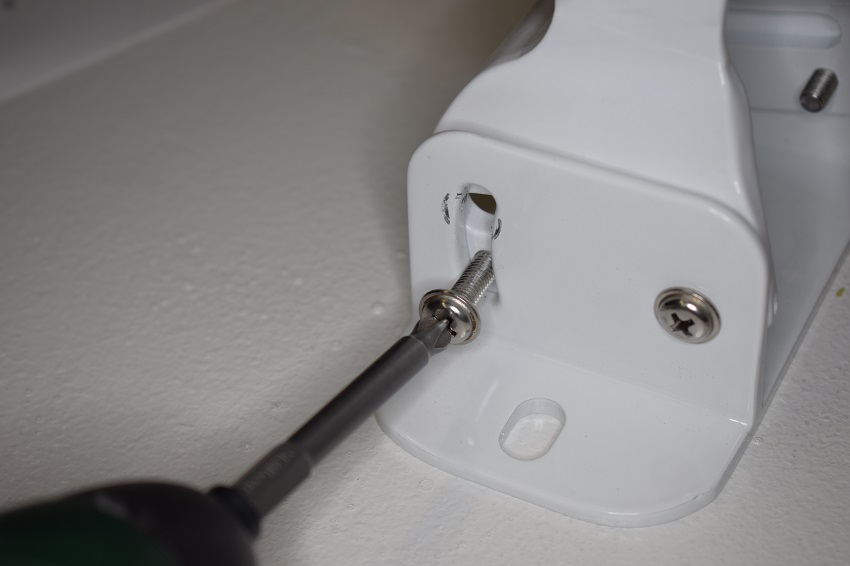

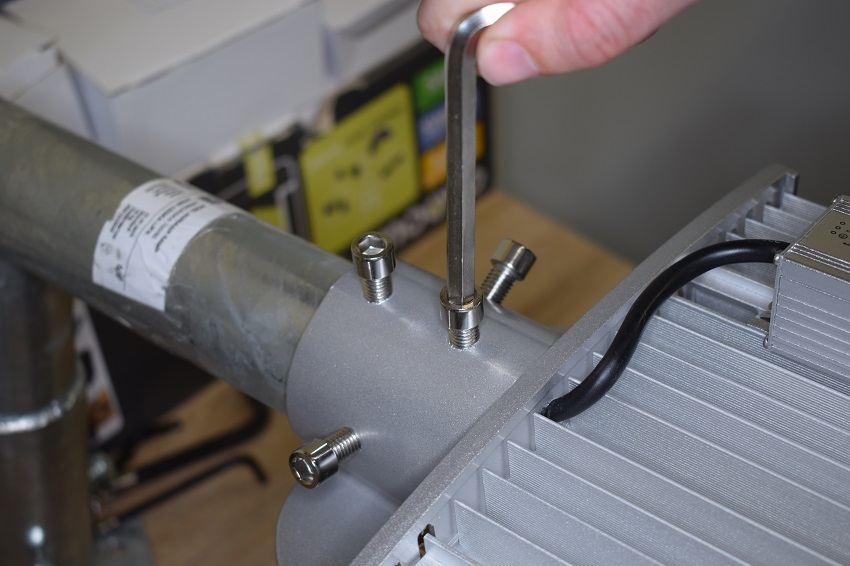

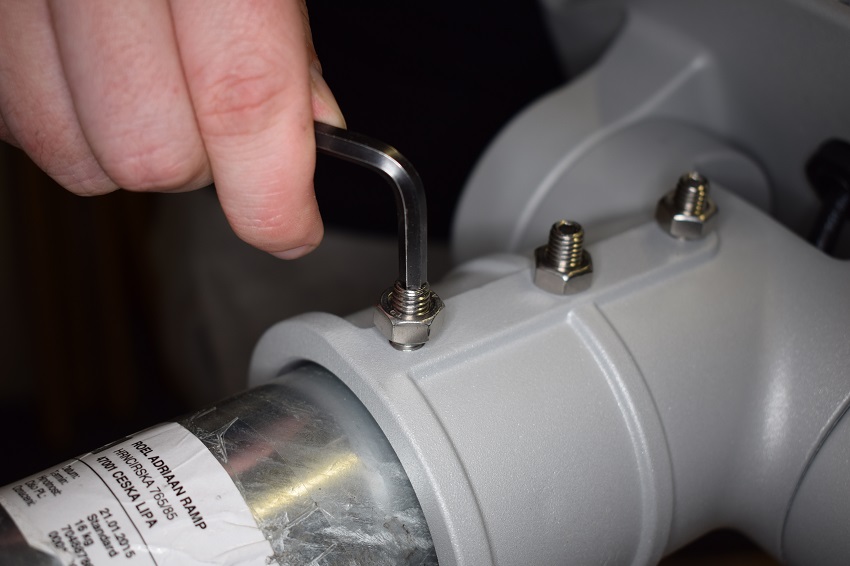

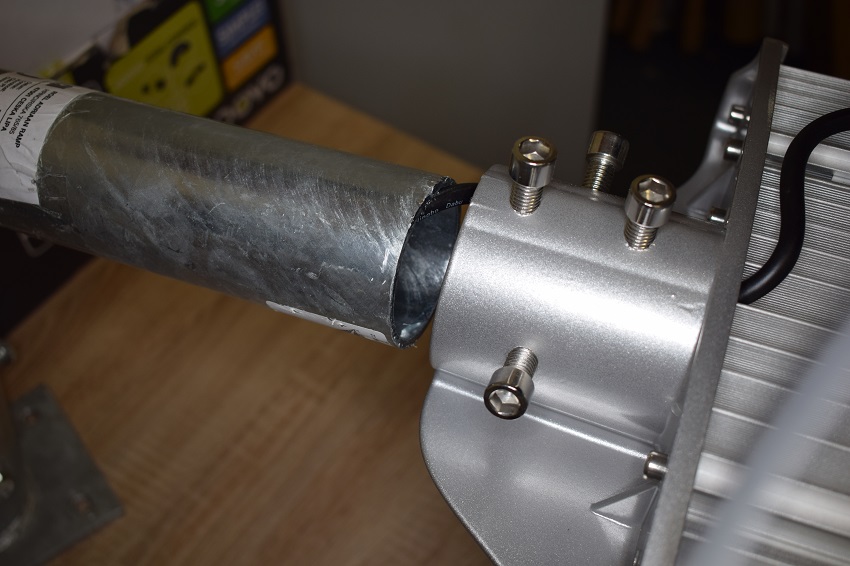

• Upevnění svítidel: Bezpečné připevnění lamp na stožáry nebo jiné nosné konstrukce.
• Připojení k napájení: Zapojení svítidel do elektrické sítě podle schématu.

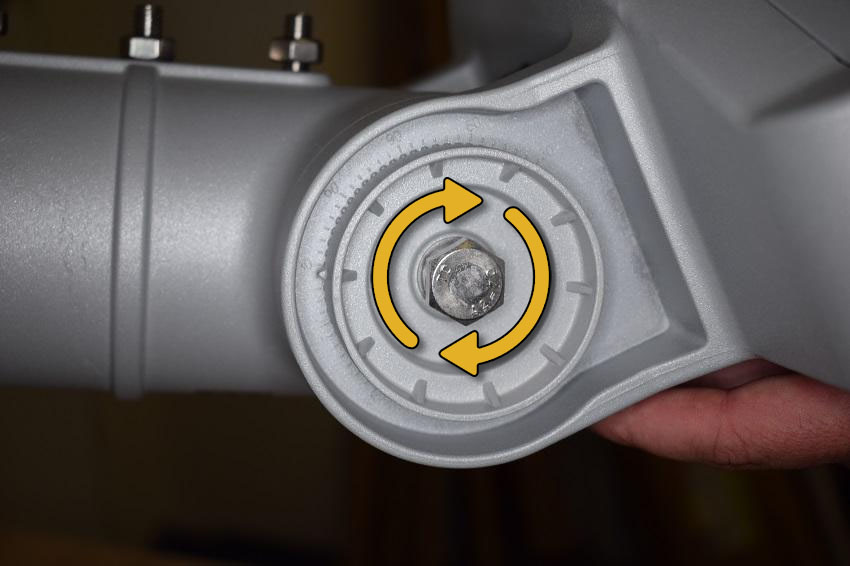

• Nastavení směru a sklonu: Optimalizace nasměrování svítidel pro maximální efektivitu.

5. Dokončovací práce

• Uvedení do provozu: Otestování funkčnosti celého systému.
• Úprava terénu: Zahrnutí výkopů a úprava okolního prostředí.
• Dokumentace: Vypracování kompletní dokumentace o instalaci a použitých materiálech.

Elektrická instalace a zapojení vodičů

Správné elektrické zapojení je zásadní pro bezpečnost a spolehlivost osvětlení:

Základní pravidla

• Vypnutí napájení: Před zahájením jakýchkoliv prací s elektrickým zařízením vždy vypněte hlavní jistič.
• Pozor na automatické spínání: Okruhy veřejného osvětlení bývají ovládány soumrakovým spínačem nebo časovačem a mohou se samovolně zapnout i během dne – vždy ověřte beznapěťový stav přímo na vodičích, nespoléhejte na to, že okruh „vypadá vypnutý“.
• Použití vhodných materiálů: Používejte pouze kabely a komponenty určené pro venkovní použití.
• Dodržení barevného značení: Respektujte stanovené barevné značení vodičů:
  • Fázový vodič: hnědá (případně černá nebo šedá)
  • Neutrální vodič: modrá
  • Ochranný zemnicí vodič: zelenožlutá

Postup zapojení

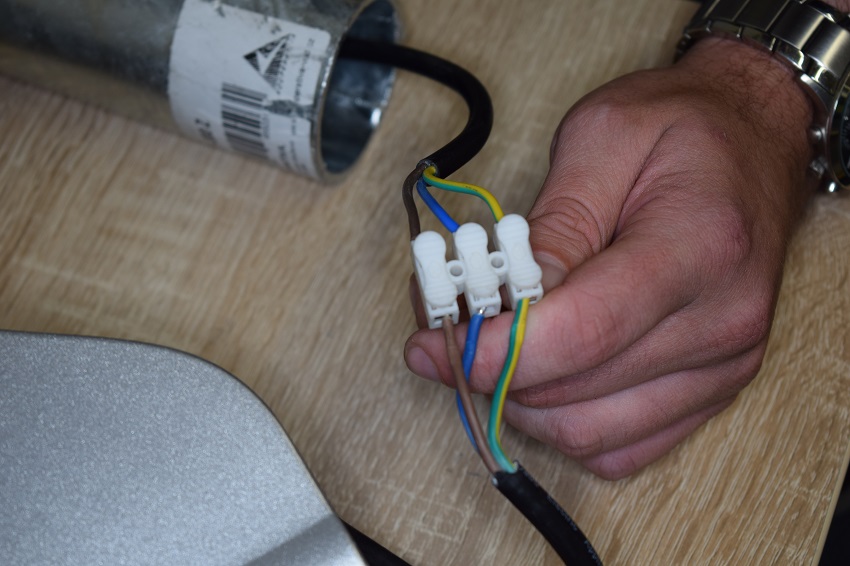

1. Příprava vodičů: Odizolujte konce kabelů na potřebnou délku pomocí stahovačky izolace.
2. Propojení vodičů: Spojte odpovídající vodiče pomocí vhodných svorek nebo konektorů.
3. Izolace spojů: Všechny spoje musí být provedeny kabelovými spojkami nebo smršťovací technikou určenou pro venkovní použití; izolace pomocí izolační pásky nestačí.

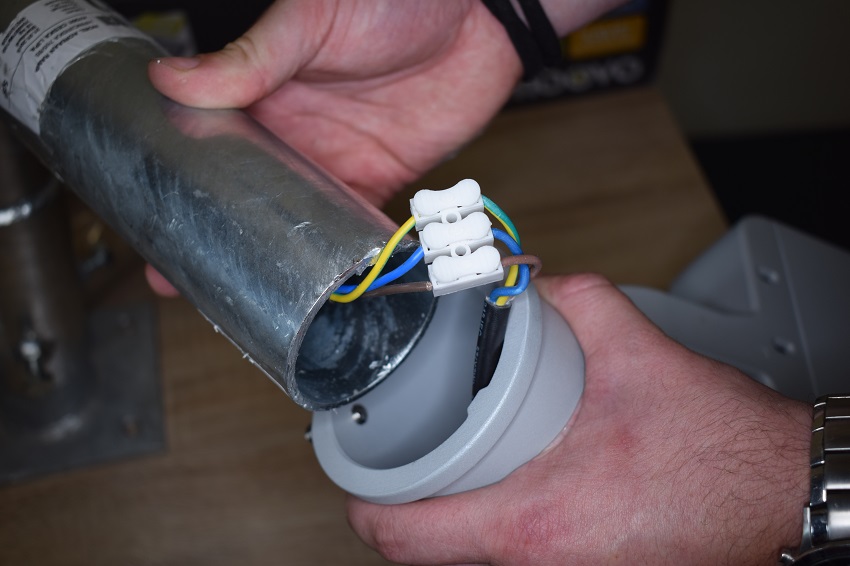

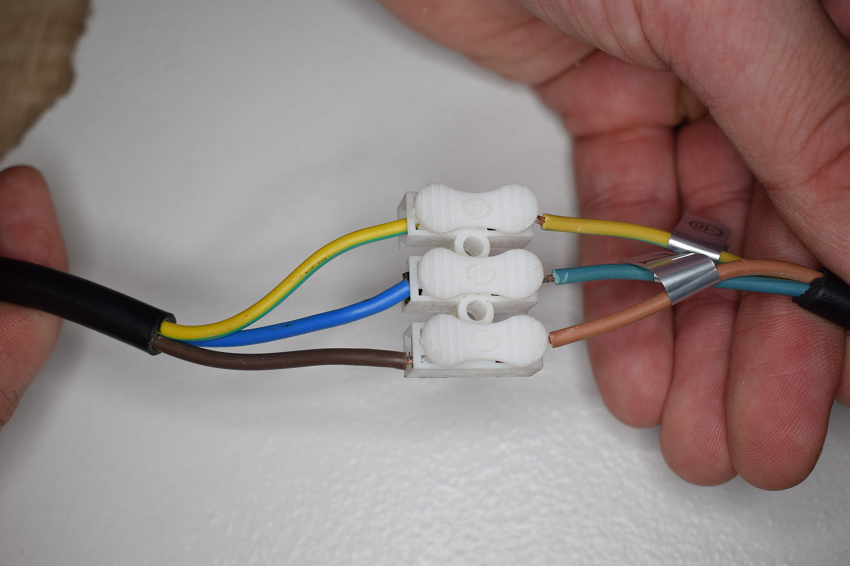

4. Připojení ke svítidlu: Zapojte jednotlivé vodiče k příslušným svorkám svítidla:
   • Fázový vodič (hnědý) – označení L
   • Neutrální vodič (modrý) – označení N
   • Zemnicí vodič (zelenožlutý) – označení PE nebo symbol uzemnění

Uzemnění

• Důležitost uzemnění: Všechny kovové části osvětlení musí být řádně uzemněny pro ochranu před úrazem elektrickým proudem.
• Zemnicí sonda: U samostatných svítidel může být potřeba instalovat zemnicí sondu do země.
• Kontrola uzemnění: Po instalaci změřte odpor uzemnění, který by měl být v souladu s platnými normami.

Ochrana proti přepětí

• Instalace přepěťových ochran: Zabraňují poškození osvětlení při bouřkách nebo kolísání napětí v síti.
• Výběr správného typu: Ochrana by měla odpovídat typu instalace a očekávanému riziku.

Kontrola a testování

Po dokončení instalace je nezbytné provést důkladnou kontrolu a testování:

Vizuální kontrola

• Úplnost montáže: Zkontrolujte, zda jsou všechny komponenty správně a pevně namontovány.
• Poškození materiálu: Prověřte svítidla, sloupy a další části na případné poškození způsobené během instalace.
• Kabeláž: Ujistěte se, že všechny kabely jsou správně vedeny, chráněny a nejsou viditelně poškozeny.

Elektrická kontrola

• Měření napětí: Ověřte, zda napětí na svítidlech odpovídá požadovaným hodnotám.
• Kontrola izolace: Změřte izolační odpor kabelů a ujistěte se, že splňuje normy.
• Funkce jištění: Zkontrolujte správnou funkci jističů, pojistek a proudových chráničů.

Test funkčnosti

• Zkouška svícení: Zapněte osvětlení a ověřte, že všechna svítidla fungují správně.
• Kontrola ovládání: Otestujte všechny prvky ovládání, jako jsou časovače, senzory nebo dálkové řízení.
• Měření intenzity: Změřte intenzitu osvětlení v klíčových bodech a porovnejte ji s požadovanými hodnotami.

Dokumentace

• Protokol o kontrole: Vytvořte detailní záznam o provedených kontrolách a testech.
• Fotodokumentace: Pořiďte fotografie dokončené instalace pro budoucí referenci.
• Předávací protokol: Připravte dokumentaci pro předání díla zákazníkovi nebo správci.

Chytré osvětlení a pokročilé technologie

Moderní veřejné osvětlení nabízí mnoho pokročilých funkcí, které zvyšují jeho efektivitu a užitnou hodnotu. Svítidla připravená pro dálkové řízení najdete v kategorii LED chytré veřejné osvětlení.

Inteligentní řídicí systémy

• Centrální řízení: Umožňuje vzdálené ovládání a monitoring osvětlení z jednoho místa.
• Automatická regulace: Přizpůsobení intenzity osvětlení podle denní doby, počasí nebo provozu.
• Detekce poruch: Okamžité hlášení výpadků nebo poruch svítidel pro rychlou údržbu.

Senzory a detektory

• Pohybové senzory: Aktivují osvětlení pouze při detekci pohybu, což šetří energii v méně frekventovaných oblastech.
• Světelné senzory: Automaticky zapínají a vypínají osvětlení podle úrovně okolního světla.
• Senzory počasí: Přizpůsobují intenzitu osvětlení aktuálním povětrnostním podmínkám.

Komunikační technologie

• Bezdrátové sítě: Propojení svítidel pomocí WiFi, Bluetooth nebo specializovaných protokolů.
• IoT (Internet věcí): Připojení osvětlení k internetu pro vzdálené ovládání a integraci s dalšími systémy.
• Aplikace pro správu: Ovládání a monitoring osvětlení pomocí mobilních aplikací nebo webových rozhraní.

Energetické inovace

• Solární napájení: Integrované solární panely mohou napájet LED svítidla a snížit závislost na elektrické síti.
• Bateriové zálohy: Zajišťují funkčnost osvětlení i při výpadku elektrické energie.
• Hybridní systémy: Kombinují různé zdroje energie pro maximální efektivitu a spolehlivost.

Výhody a implementace

• Postupné zavádění: Chytré technologie lze často přidávat postupně do stávajících systémů.
• Škálovatelnost: Systémy lze rozšiřovat a vylepšovat podle potřeby a dostupných prostředků.
• Návratnost investice: Přestože počáteční náklady mohou být vyšší, dlouhodobé úspory energie a údržby často převáží tuto investici.

Energetická efektivita

Energeticky efektivní veřejné osvětlení přináší výrazné úspory nákladů a snižuje ekologickou stopu:

Výhody LED technologie

• Nízká spotřeba energie: LED svítidla spotřebují až o 80 % méně energie než klasické žárovky; oproti sodíkovým výbojkám je úspora menší (v příkladu níže přibližně 57 %).
• Dlouhá životnost: Kvalitní LED mohou fungovat 50 000 až 100 000 hodin, což výrazně snižuje četnost výměn.
• Okamžitý start: LED světla dosahují plné intenzity ihned po zapnutí, bez potřeby náběhové doby.

Optimalizace spotřeby

• Stmívání v nočních hodinách: Snížení intenzity osvětlení v době nižšího provozu (např. mezi 23:00 a 5:00).
• Dynamické řízení: Přizpůsobení intenzity osvětlení aktuální potřebě, dopravě nebo počasí.
• Selektivní osvětlení: Zaměření světla pouze tam, kde je skutečně potřeba, bez zbytečného rozptylu.

Energeticky úsporné systémy

• Solární napájení: Využití solárních panelů pro napájení svítidel, zejména v odlehlých oblastech.
• Větrná energie: V některých lokalitách lze kombinovat LED osvětlení s malými větrnými turbínami.
• Hybridní řešení: Kombinace různých zdrojů energie pro optimální výkon a spolehlivost.

Návratnost investice

• Kalkulace úspor: Při plánování je důležité spočítat, za jak dlouho se vrátí investice do energeticky účinného osvětlení.
• Celkové náklady vlastnictví: Kromě pořizovacích nákladů zvažte i náklady na energii, údržbu a výměny po celou dobu životnosti.
• Dotační možnosti: Informujte se o možných dotacích a podporách pro projekty energeticky účinného veřejného osvětlení. Vhodná svítidla jsou v kategorii LED veřejné osvětlení pro dotační programy.

Jak spočítat úsporu a návratnost

Veřejné osvětlení v ČR svítí přibližně 4 000 hodin ročně. Příklad: LED svítidlo s příkonem 50 W nahrazující svítidlo se 100W sodíkovou výbojkou (příkon s předřadníkem cca 115 W) ušetří (115 − 50) × 4 000 = 260 kWh ročně, tedy přibližně 57 %. Další srovnání najdete v článku Jaký je LED ekvivalent k veřejným světlům a jak maximálně ušetřit.

Údržba a servis

Pravidelná údržba je klíčová pro zachování funkčnosti a efektivity veřejného osvětlení:

Plán preventivní údržby

• Pravidelné kontroly: Ideálně každých 3–6 měsíců pro ověření stavu svítidel a infrastruktury.
• Plánované čištění: Odstraňování nečistot, které mohou snižovat světelný výkon (prach, hmyz, ptačí trus).
• Kontrola elektrických komponentů: Ověření stavu kabelů, spojů a rozvaděčů.

Běžná údržba

• Čištění svítidel: Používejte měkké hadříky a neagresivní čisticí prostředky, aby nedošlo k poškození povrchů.
• Kontrola mechanického upevnění: Ověřte, zda jsou všechny šrouby a úchyty pevně dotažené.
• Kontrola těsnění: Zkontrolujte neporušenost těsnění pro zachování stupně krytí IP.

Opravy a výměny

• Výměna světelných zdrojů: I když LED mají dlouhou životnost, je třeba je vyměnit, když jejich svítivost klesne pod přijatelnou úroveň.
• Oprava poškozených částí: Včasná výměna poškozených krytů, skel nebo mechanických částí.
• Aktualizace řídicích systémů: Pravidelné updaty softwaru u inteligentních systémů osvětlení.

Dokumentace a sledování

• Záznamy o údržbě: Veďte detailní deník všech kontrol, čištění a oprav.
• Sledování spotřeby energie: Monitorujte spotřebu a porovnávejte ji s očekávanými hodnotami.
• Evidence poruch: Zaznamenávejte všechny poruchy a jejich příčiny pro budoucí prevenci.

Doporučený harmonogram údržby

• Měsíčně: Vizuální kontrola funkčnosti všech svítidel.
• Čtvrtletně: Kontrola elektrického zapojení a mechanické stability.
• Ročně: Kompletní čištění svítidel a kontrola všech komponentů systému.
• Každých 5 let (nebo dle potřeby): Celková revize systému včetně měření elektrických parametrů.

Časté chyby při instalaci a jejich řešení

Při instalaci veřejného osvětlení se mohou objevit různé problémy. Zde jsou nejčastější chyby a jak jim předejít:

1. Nedostatečné plánování

• Chyba: Nesprávné umístění svítidel, které může vést k nedostatečnému osvětlení nebo oslnění.
• Řešení: Před instalací proveďte důkladný průzkum lokality a vytvořte detailní plán rozmístění svítidel s ohledem na jejich světelné charakteristiky.

2. Ignorování norem a předpisů

• Chyba: Přehlížení místních stavebních předpisů a bezpečnostních norem.
• Řešení: Vždy se seznamte s platnými normami pro instalaci veřejného osvětlení a ujistěte se, že vaše instalace je v souladu s těmito pravidly.

3. Nesprávná elektrická instalace

• Chyba: Chybné zapojení vodičů, nedostatečné uzemnění nebo nevhodné jištění.
• Řešení: Svěřte elektrickou instalaci kvalifikovanému elektrikáři a proveďte důkladnou kontrolu před uvedením do provozu.

4. Nedostatečná ochrana proti povětrnostním vlivům

• Chyba: Použití svítidel s nevhodným stupněm krytí IP nebo nedostatečné utěsnění kabelových vstupů.
• Řešení: Používejte svítidla s krytím minimálně IP65 a věnujte zvláštní pozornost utěsnění všech spojů a vstupů.

5. Špatná volba svítidel

• Chyba: Výběr svítidel s nevhodným světelným tokem, vyzařovacím úhlem nebo teplotou chromatičnosti.
• Řešení: Pečlivě vybírejte svítidla podle účelu a charakteru osvětlovaného prostoru, zvažte vytvoření světelné studie.

6. Zanedbání údržbových aspektů

• Chyba: Instalace svítidel na místa, kde je obtížná nebo nebezpečná údržba.
• Řešení: Při plánování myslete i na budoucí údržbu, zajistěte bezpečný přístup ke svítidlům nebo použijte systémy, které umožňují spuštění svítidel pro údržbu.

7. Nevhodné základy a ukotvení

• Chyba: Nedostatečně dimenzované nebo nekvalitně provedené základy pro stožáry.
• Řešení: Základy dimenzujte podle výšky stožáru a místních podmínek, používejte kvalitní beton a dodržujte technologické postupy.

8. Špatné trasování kabeláže

• Chyba: Vedení kabelů v nedostatečné hloubce nebo bez ochranných trubek, což může vést k jejich poškození.
• Řešení: Kabely ukládejte do hloubky minimálně 70 cm a vždy používejte ochranné trubky nebo chráničky, zejména při přechodu pod komunikacemi.

9. Nevhodná rozteč svítidel

• Chyba: Příliš velká vzdálenost mezi svítidly způsobující tmavá místa nebo naopak příliš malá rozteč vedoucí k plýtvání energií.
• Řešení: Rozteč svítidel stanovte na základě jejich světelných charakteristik a výšky montáže, ideálně s pomocí světelného výpočtu.

10. Zanedbání okolních vlivů

• Chyba: Nerespektování okolní vegetace, budov nebo jiných překážek, které mohou stínit světlo.
• Řešení: Při plánování zohledněte i okolní prostředí a jeho budoucí vývoj (např. růst stromů), případně upravte umístění nebo typ svítidel.

Kam dál
