Praktický průvodce instalací 12V/24V reflektoru

Nízkonapěťové 12V/24V reflektory jsou bezpečnou volbou pro zahrady, terasy, okolí bazénů i vozidla. V průvodci najdete, jak dimenzovat napájecí zdroj a kabely, jak reflektor namontovat a zapojit se správnou polaritou a jak vyřešit nejčastější problémy.

Instalace nízkonapěťového 12V/24V LED reflektoru

Co je to 12V/24V reflektor?

12V/24V reflektor je typ nízkonapěťového osvětlení, které funguje s bezpečným napětím 12 nebo 24 voltů místo běžných 230 V. Tyto reflektory jsou ideální pro osvětlení zahrad, teras, bazénů, interiérových dekorací nebo automobilů a lodí, kde je bezpečnost a flexibilita obzvlášť důležitá.

Hlavní výhody 12V/24V reflektorů:

  • Bezpečnost: Díky nízkému napětí jsou tyto reflektory mnohem bezpečnější, zejména v prostředích s vysokou vlhkostí nebo přítomností vody.
  • Flexibilita: Snadná instalace bez nutnosti pokládat složitou elektroinstalaci.
  • Mobilita: Možnost napájení z baterie nebo solárních panelů, což je ideální pro místa bez přístupu k elektrické síti.
  • Energetická účinnost: Zejména LED 12V/24V reflektory mají velmi nízkou spotřebu energie.

Tyto reflektory vyžadují transformátor (měnič napětí), který převádí standardních 230 V na požadovaných 12 V nebo 24 V.

Potřebné nástroje a materiály

Pro úspěšnou instalaci 12V/24V reflektoru budete potřebovat následující nástroje a materiály:

Nástroje:

  • Šroubovák (plochý a křížový)
  • Kleště (kombinované a štípací)
  • Odizolovací kleště
  • Vodováha
  • Vrtačka s vrtáky vhodnými pro materiál, do kterého budete vrtat
  • Multimetr pro kontrolu napětí
  • Metr

Materiály:

  • 12V/24V reflektor
  • Transformátor/napájecí zdroj odpovídajícího výkonu
  • Kabely vhodného průřezu pro nízkonapěťové vedení (obvykle silnější než pro 230 V)
  • Hmoždinky a vruty vhodné pro váš povrch
  • Kabelové spojky a konektory pro nízké napětí
  • Izolační páska nebo smršťovací bužírka
  • Vypínač (pokud není součástí sestavy)
  • Voděodolná krabice pro transformátor (pro venkovní instalace)

U 12V/24V systémů je obzvláště důležité správně dimenzovat kabely, protože při nízkém napětí dochází k větším ztrátám na vedení. Proto se doporučuje používat kabely s větším průřezem (2,5 mm² nebo více), zvláště při delších vzdálenostech. Jak kabely vybrat a položit, popisuje Praktický průvodce instalace kabelů pro LED osvětlení.

Bezpečnostní opatření

I když 12V/24V systémy jsou bezpečnější než 230V instalace, je stále důležité dodržovat základní bezpečnostní opatření:

  1. Vypněte elektrický proud – Před začátkem prací vždy odpojte napájecí zdroj/transformátor od elektrické sítě.
  2. Správné dimenzování napájecího zdroje – Ujistěte se, že transformátor má dostatečný výkon pro všechny připojené reflektory. Nedostatečný výkon může způsobit přehřívání a poškození systému.
  3. Ochrana transformátoru – Pro venkovní instalace umístěte transformátor do voděodolného boxu s odpovídajícím IP krytím.
  4. Správný průřez kabelů – Použijte kabely s dostatečným průřezem podle délky vedení a celkového zatížení systému, aby nedocházelo k úbytkům napětí a přehřívání.
  5. Vodotěsné spoje – Při venkovní instalaci zajistěte, aby všechny kabelové spoje byly vodotěsné. Použijte vodotěsné konektory nebo zalévací pryskyřici.
  6. Pozor na polaritu – U stejnosměrných systémů (DC) je důležité dodržet správnou polaritu (plus a mínus). Špatné zapojení může poškodit LED reflektor.
  7. Kontrola výrobce – Používejte pouze certifikované výrobky od známých výrobců, abyste minimalizovali riziko poruch a bezpečnostních problémů.

Ačkoliv pracujete s nízkým napětím, které je relativně bezpečné, stále je potřeba postupovat pečlivě a dodržovat správné postupy instalace.

Postup instalace krok za krokem

Příprava

  1. Plánování umístění:
    • Promyslete umístění reflektoru i napájecího zdroje
    • Naplánujte trasu kabelů, ideálně co nejkratší, aby se minimalizovaly ztráty
    • Změřte vzdálenost mezi transformátorem a reflektory pro určení správného průřezu kabelu
  2. Příprava nářadí a materiálu:
    • Připravte si všechny potřebné nástroje a materiály
    • Zkontrolujte, zda jsou reflektor a transformátor nepoškozené a jsou přiloženy všechny součásti
    • Přečtěte si pokyny výrobce, které mohou obsahovat specifické informace pro daný model
  3. Kontrola napájecího zdroje:
    • Ověřte, že napájecí zdroj/transformátor odpovídá požadovanému napětí reflektoru (12 V nebo 24 V)
    • Zkontrolujte, že výkon transformátoru je dostatečný pro napájení všech připojených reflektorů (součet příkonů všech reflektorů + 25 % rezerva, tj. zatížení zdroje nejvýše 80 %)

Montáž reflektoru

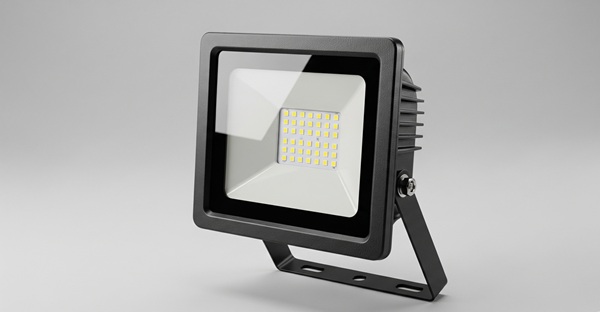

Nízkonapěťový LED reflektor 12V/24V připravený k montáži
  1. Označení místa pro montáž:
    • Použijte vodováhu k zajištění rovného umístění
    • Označte si místa pro vrtání otvorů podle montážních otvorů na reflektoru
  2. Vrtání otvorů:
    • Vyvrtejte otvory pro hmoždinky
    • Použijte vrtáky vhodné pro daný materiál (jiné pro beton, jiné pro dřevo atd.)
    • Vložte hmoždinky do vyvrtaných otvorů
  3. Upevnění reflektoru:
    • Připevněte reflektor pomocí vrutů
    • Ujistěte se, že je upevnění pevné a reflektor se nemůže pohybovat

Zapojení kabelů

  1. Instalace transformátoru:
    • Umístěte transformátor na suché, větrané místo, ideálně chráněné před povětrnostními vlivy
    • Pro venkovní použití umístěte transformátor do voděodolné krabice
    • Připojte primární stranu transformátoru (230 V) k síťovému napájení
  2. Položení kabelů:
    • Natáhněte kabely od transformátoru k reflektoru
    • Kabely veďte bezpečnými trasami, kde nehrozí jejich poškození
    • Pro venkovní instalace použijte kabely určené pro venkovní použití nebo je veďte v ochranných trubkách
  3. Připojení reflektoru k transformátoru:
    • U 12V/24V DC systémů dbejte na správnou polaritu (+ a −)
    • Červený vodič obvykle značí kladný pól (+), černý nebo modrý záporný pól (−)
    • U AC systémů (střídavý proud) není polarita důležitá
    • Použijte vodotěsné konektory, pokud jsou reflektory instalovány venku

Testování a kontrola

  1. Kontrola před zapnutím:
    • Zkontrolujte všechna spojení, zda jsou pevná a správně izolovaná
    • Ujistěte se, že je reflektor pevně upevněn
    • Ověřte, že transformátor je správně připojen k elektrické síti
  2. Zapnutí systému a test funkčnosti:
    • Zapněte napájení a zkontrolujte, zda reflektor funguje správně
    • Pokud máte multimetr, můžete změřit napětí na konci vedení, abyste ověřili, zda nedochází k velkým úbytkům napětí
  3. Kontrola po instalaci:
    • Sledujte, zda reflektor neprojevuje známky přehřívání
    • Zkontrolujte, zda transformátor není příliš horký (může být teplý, ale ne horký na dotek)
    • Dolaďte nasměrování reflektoru podle potřeby

Správné umístění a rozměry

Pro optimální funkci 12V/24V reflektoru je důležité zvolit správné umístění:

Výška instalace

  • Pro osvětlení cest a menších ploch je obvyklá výška 0,5 až 1,5 metru
  • Pro osvětlení větších ploch 2 až 3 metry
  • Pro dekorativní osvětlení (např. osvětlení rostlin) může být výška i nižší (0,3–0,5 m)

Vzdálenost od osvětlovaného objektu

  • Pro nasvícení dekorativních prvků (sochy, rostliny) 0,5 až 1,5 metru
  • Pro osvětlení fasády 2 až 3 metry
  • Vzdálenost přizpůsobte intenzitě světla a požadovanému efektu

Rozestupy mezi reflektory

  • Pro rovnoměrné osvětlení cesty umístěte reflektory ve vzdálenosti přibližně 2–3 metry od sebe
  • Pro osvětlení větších ploch závisí rozestupy na výkonu reflektorů a úhlu svícení

Vzdálenost od napájecího zdroje

  • Snažte se udržet délku kabelu od transformátoru k reflektoru co nejkratší, ideálně do 10 metrů
  • Při větších vzdálenostech použijte kabely s větším průřezem, abyste minimalizovali úbytek napětí
  • U vzdáleností nad 20 metrů zvažte použití více transformátorů rozmístěných v prostoru

Výběr transformátoru/napájecího zdroje

Správný výběr napájecího zdroje je klíčový pro spolehlivou funkci 12V/24V reflektorů. Podrobnosti o umístění a zapojení zdrojů najdete v článku Praktický průvodce instalací LED driverů a napájecích zdrojů.

Typy napájecích zdrojů

  1. Konvenční transformátory – Klasické transformátory převádějící napětí na základě elektromagnetické indukce. Jsou robustní, ale méně účinné než spínané zdroje.
  2. Spínané zdroje – Modernější, menší a účinnější, ale mohou být citlivější na přepětí.
  3. Voděodolné zdroje – Speciálně navržené pro venkovní použití s vyšším stupněm krytí (IP65 a vyšší). Najdete je v kategorii vodotěsné zdroje.

Jak vybrat správný zdroj

  1. Výkon: Sečtěte příkon (ve wattech) všech reflektorů, které budou připojeny, a přidejte rezervu alespoň 25 % (zdroj tak bude zatížen nejvýše na 80 % svého výkonu). Například pro tři 10W reflektory bude potřeba zdroj s výkonem minimálně 37,5 W (3 × 10 W + 25 % = 37,5 W), v praxi tedy zdroj 40 W.
  2. Napětí: Ujistěte se, že výstupní napětí zdroje (12 V nebo 24 V) odpovídá napětí vašich reflektorů.
  3. Stupeň krytí (IP): Pro venkovní použití je potřeba voděodolný zdroj s krytím minimálně IP65.
  4. Stabilizace napětí: Kvalitní zdroje poskytují stabilní napětí i při kolísání vstupního napětí.
  5. Dimenzování kabelů: Při delším vedení je důležité správně dimenzovat průřez kabelů:
    • Do 5 metrů: 0,75 mm² může být dostatečné
    • 5–10 metrů: 1,5 mm² – 2,5 mm²
    • Nad 10 metrů: 4 mm² a více
  6. Dálkové ovládání: Některé napájecí zdroje mají zabudované dálkové ovládání, což může být praktické pro venkovní instalace.

Tipy pro energetickou efektivitu

Optimalizace energetické účinnosti 12V/24V osvětlení:

Výběr úsporných reflektorů

  • LED technologie: Vždy volte LED reflektory, které mají výrazně nižší spotřebu než halogenové.
  • Účinnost: Hledejte reflektory s vysokou účinností (lumenů na watt) – kvalitní LED reflektory dosahují 80–100 lumenů/watt i více.
  • Vyzařovací úhel: Vyberte vhodný vyzařovací úhel podle účelu osvětlení. Pro bodové osvětlení stačí úzký úhel (15–30°), pro plošné osvětlení širší (60–120°).

Optimalizace napájecího systému

  • Účinný napájecí zdroj: Používejte kvalitní spínané zdroje s účinností 90 % a více.
  • Správná kabeláž: Dostatečný průřez kabelů minimalizuje ztráty při přenosu elektřiny.
  • Centralizované napájení: Pokud je to možné, umístěte transformátor co nejblíže k reflektorům.

Inteligentní řízení

  • Časovače: Zapojte systém přes časovač, který automaticky vypne osvětlení v určenou dobu.
  • Soumrakové spínače: Automaticky zapínají osvětlení při setmění a vypínají za svítání.
  • Pohybové senzory: Aktivují osvětlení pouze při detekci pohybu, což je ideální pro příjezdové cesty a okolí domu.
  • Stmívače: Umožňují regulovat intenzitu osvětlení podle potřeby a tím šetřit energii.

Solární napájení

Pokročilé osvětlení a jeho instalace

Chytré osvětlení

12V/24V systémy lze snadno integrovat do chytrých domácností:

  1. Chytré řídicí jednotky pro nízkonapěťové osvětlení:
    • Instalujte mezi transformátor a reflektory
    • Umožňují ovládání přes mobilní aplikaci nebo hlasové asistenty
    • Některé podporují IFTTT nebo jiné automatizační platformy
  2. Integrace s ostatními systémy:
    • Napojení na zabezpečovací systém (automatické rozsvícení při alarmu)
    • Propojení s domácí automatizací (spuštění osvětlení při příjezdu domů)
    • Koordinace s dalším osvětlením interiéru/exteriéru
  3. Chytré transformátory:
    • Některé moderní napájecí zdroje mají vestavěné Wi-Fi nebo Bluetooth rozhraní
    • Umožňují vzdálené ovládání a programování bez potřeby dodatečných modulů

Stmívače a ovladače

Pro 12V/24V systémy existují speciální stmívače a ovladače:

  1. PWM stmívače:
    • Nejběžnější typ stmívače pro LED 12V/24V osvětlení
    • Fungují na principu pulzně šířkové modulace
    • Instalují se mezi napájecí zdroj a reflektory
  2. RF dálkové ovladače:
    • Bezdrátové ovládání bez nutnosti přímé viditelnosti
    • Dosah typicky 20–30 metrů
    • Ideální pro venkovní instalace
  3. Aplikace:
    • Moderní systémy lze ovládat pomocí mobilních aplikací
    • Umožňují komplexní nastavení včetně časování a efektů

Pohybové senzory

Pohybové senzory pro 12V/24V systémy:

  1. Zapojení senzoru:
    • 12V/24V senzory se zapojují mezi napájecí zdroj a reflektor
    • Některé modely vyžadují samostatné napájení pro elektroniku senzoru
  2. Nastavení:
    • Většina senzorů umožňuje nastavit citlivost detekce
    • Lze nastavit dobu svícení po aktivaci
    • Některé modely mají zabudovaný soumrakový senzor
  3. Vhodné umístění:
    • Ideální výška instalace je 2–2,5 metru
    • Senzor by neměl být nasměrován na zdroje tepla a pohyblivé objekty (křoví, vlajky)
    • Dosah běžných PIR senzorů je 5–12 metrů

RGB osvětlení

Pro speciální efekty lze použít RGB a RGBW reflektory, které najdete v kategorii RGB LED reflektory:

  1. RGB kontroléry:
    • Speciální ovladače pro řízení barev
    • Umožňují výběr barvy, přepínání programů a efektů
    • Obvykle dodávány s dálkovým ovládáním
  2. Instalace RGB systému:
    • RGB LED pásky a reflektory mají obvykle 4 vodiče (společný + a vodiče pro R, G, B)
    • RGBW systémy mají 5 vodičů (přidaný vodič pro bílou)
    • Vyžadují speciální RGB kontrolér mezi napájecím zdrojem a reflektory
  3. Hudební a synchronizační funkce:
    • Pokročilé RGB kontroléry reagují na zvuk nebo se synchronizují s hudbou
    • Mohou vytvářet dynamické světelné show a efekty

Údržba a servis

Pravidelná údržba zajistí dlouhou životnost vašeho 12V/24V osvětlení:

Běžná údržba

  • Čištění reflektorů: Pravidelně čistěte kryty reflektorů od prachu a nečistot (ideálně 2–4× ročně).
  • Kontrola kabelů: Zkontrolujte stav kabelů, zda nejsou poškozené, zejména u venkovních instalací.
  • Prověření spojů: Ujistěte se, že všechna spojení kabelů jsou pevná a bez koroze.
  • Kontrola transformátoru: Ověřte, že napájecí zdroj není přehřátý a je v dobrém stavu.

Řešení běžných problémů

  1. Reflektor nesvítí:
    • Zkontrolujte napájecí zdroj
    • Ověřte všechna připojení
    • Změřte napětí na konci vedení (mělo by být blízko 12 V/24 V)
    • Zkontrolujte polaritu (u DC systémů)
  2. Reflektor bliká:
    • Pravděpodobně nestabilní napájecí zdroj nebo špatný kontakt
    • Zkontrolujte všechna spojení
    • Ověřte, zda není napájecí zdroj přetížený
  3. Snížená intenzita světla:
    • Úbytek napětí na dlouhém vedení
    • Použijte kabely s větším průřezem
    • Přesuňte transformátor blíž k reflektorům

Výměna součástí

  • Výměna LED čipu: U většiny reflektorů je při poruše LED čipu nutná výměna celého reflektoru.
  • Napájecí zdroj: Při poruše vyměňte za zdroj se stejnými nebo lepšími parametry.
  • Konektory a kabely: Při poškození okamžitě vyměňte, aby nedošlo ke zkratu nebo přerušení obvodu.

Nejčastější chyby a jak se jim vyhnout

Při instalaci 12V/24V reflektorů se vyskytují tyto běžné chyby:

1. Poddimenzovaný napájecí zdroj

Problém: Napájecí zdroj nemá dostatečný výkon pro všechny připojené reflektory. Řešení: Sečtěte příkon všech reflektorů a zvolte zdroj s výkonem alespoň o 25 % vyšším (zatížení zdroje max. 80 %).

2. Nedostatečný průřez kabelů

Problém: Příliš tenké kabely způsobují úbytek napětí, zejména na delších trasách. Řešení: Použijte kabely s odpovídajícím průřezem podle délky vedení a celkového zatížení.

3. Nesprávná polarita

Problém: U DC (stejnosměrných) systémů může nesprávná polarita poškodit LED diody. Řešení: Vždy dodržujte značení polarity (+ a −) a používejte barevně odlišené kabely.

4. Nedostatečná ochrana proti vlhkosti

Problém: Proniknutí vlhkosti do spojů nebo transformátoru u venkovních instalací. Řešení: Používejte voděodolné konektory a krabice s odpovídajícím IP krytím.

5. Nevhodné umístění transformátoru

Problém: Transformátor umístěný v uzavřeném nebo horkém prostředí se může přehřívat. Řešení: Zajistěte dostatečné větrání a umístěte zdroj na chladné, suché místo.

6. Přetížení zásuvkového okruhu

Problém: Připojení příliš mnoha transformátorů do jedné zásuvky nebo okruhu. Řešení: Rozložte větší systémy do více elektrických okruhů nebo použijte centrální výkonnější zdroj.

7. Nevhodné kombinování reflektorů

Problém: Připojení reflektorů různých napětí (12 V a 24 V) ke stejnému zdroji. Řešení: Vždy používejte reflektory se stejným napětím nebo je rozdělte do samostatných okruhů.

Často kladené otázky (FAQ)

Jaký je rozdíl mezi 12V a 24V systémy?

24V systémy mají menší ztráty na vedení při stejném průřezu kabelu, což je výhodné pro delší trasy. 12V systémy jsou běžnější a je pro ně k dispozici více příslušenství. 24V systémy také lépe zvládají větší zatížení.

Mohu kombinovat 12V a 24V reflektory v jedné instalaci?

Ne, není možné připojit reflektory s různým napětím ke stejnému zdroji. Musíte použít samostatné transformátory pro 12V a 24V části systému.

Jak daleko od transformátoru mohou být reflektory?

Závisí na průřezu kabelu a celkovém zatížení. S kvalitními kabely dostatečného průřezu:

  • 12V systémy: ideálně do 10 metrů, maximálně 15–20 metrů
  • 24V systémy: ideálně do 20 metrů, maximálně 30–40 metrů
Je nutné reflektory uzemnit?

U 12V/24V systémů není uzemnění reflektorů obvykle nutné, protože pracují s bezpečným napětím. Transformátor (zdroj) se k ochrannému vodiči PE připojuje jen tehdy, je-li ve třídě ochrany I; zdroj třídy ochrany II se neuzemňuje a bezpečný výstup 12 V/24 V (SELV) se neuzemňuje nikdy.

Jak rozpoznám polaritu u 12V/24V reflektorů?

U DC systémů je obvykle červený vodič kladný (+) a černý nebo modrý záporný (−). U reflektorů bývá polarita označena symboly + a − nebo barvou vodičů.

Mohu použít stmívač ze 230V instalace pro 12V/24V systém?

Ano, ale jen se stmívatelným (TRIAC) napájecím zdrojem – stmívač se pak zapojuje na straně 230 V před zdroj. S běžným zdrojem je pro 12V/24V LED systémy potřeba speciální LED stmívač vhodný pro nízké napětí, většinou typu PWM (pulzně šířková modulace).

Jak poznám, kolik reflektorů mohu připojit k jednomu transformátoru?

Sečtěte příkon všech reflektorů ve wattech. Celkový součet nesmí překročit 80 % maximálního výkonu transformátoru. Například na 100W transformátor můžete připojit reflektory o celkovém příkonu maximálně 80 W.

Mohu své 12V/24V osvětlení napájet solárními panely?

Ano, 12V/24V systémy jsou ideální pro napájení ze solárních panelů. Budete potřebovat solární panel, regulátor nabíjení a baterii pro uchování energie.

Nevíte si rady se zapojením? Poradíme

Máte-li jakékoliv dotazy ohledně instalace 12V/24V reflektorů nebo jiného LED osvětlení, neváhejte nás kontaktovat. Náš tým odborníků vám rád pomůže s výběrem vhodného produktu nebo poradí s instalací.

+420 602 658 319info@ledsviti.czOdborné poradenství

Kam dál
