Praktický průvodce instalací lištových fázových reflektorů

Obsah

1. Co je to fázový reflektor?
2. Potřebné nástroje a materiály
3. Bezpečnostní opatření
4. Postup instalace krok za krokem
5. Správné umístění a rozměry
6. Tipy pro energetickou efektivitu
7. Pokročilé osvětlení a jeho instalace
8. Údržba a servis
9. Nejčastější chyby a jak se jim vyhnout
10. Často kladené otázky (FAQ)
11. Kontakt

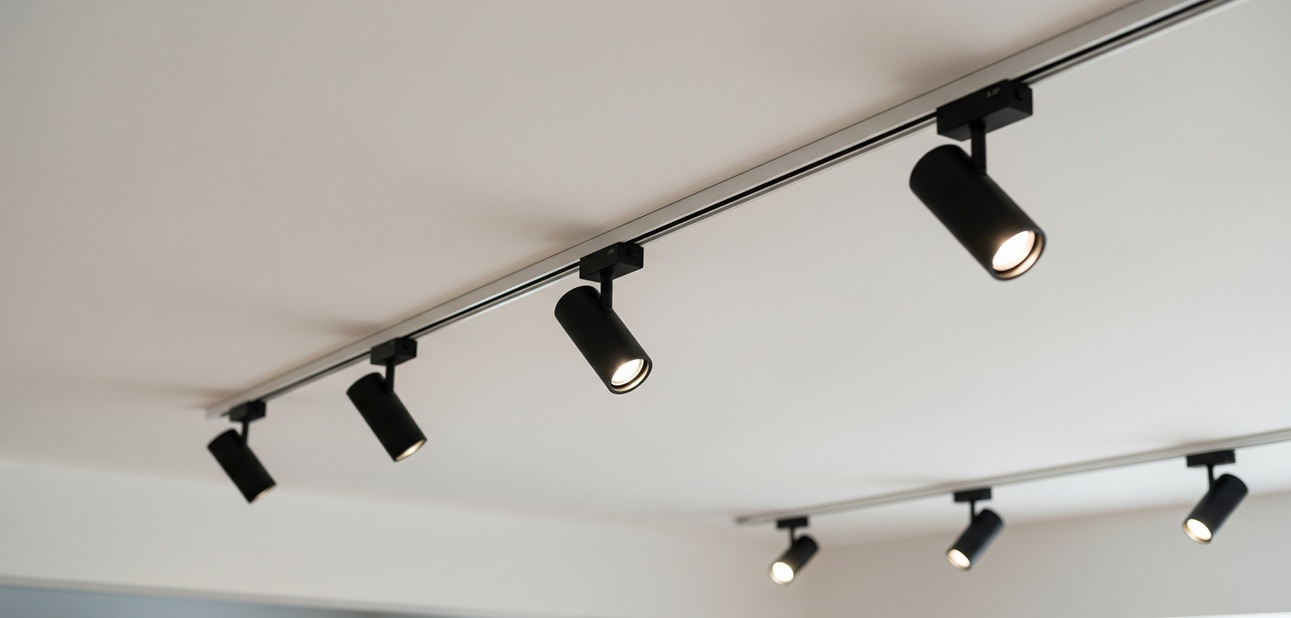

Co je to fázový reflektor?

Fázový reflektor je typ osvětlení, který se používá především pro směrové osvětlení určitých ploch nebo objektů. Je ideální pro osvětlení větších prostorů jako jsou zahrady, parkoviště, fasády budov nebo pracovní plochy. Díky možnosti zaměření světla přesně tam, kde je potřeba, je velmi efektivní a energeticky úsporný.

Fázové reflektory se nejčastěji používají ve venkovním prostředí, ale mohou být instalovány i v interiéru, například v dílnách, skladech nebo velkých halách. Název "fázový" reflektor odkazuje na skutečnost, že tyto reflektory jsou připojeny k fázovému vodiči elektrické instalace a často umožňují regulaci intenzity světla.

Potřebné nástroje a materiály

Pro úspěšnou instalaci fázového reflektoru budete potřebovat následující nástroje a materiály:

Nástroje:

• Šroubovák (plochý a křížový)
• Kleště (kombinované a štípací)
• Odizolační kleště
• Vodováha
• Vrtačka s vrtáky vhodnými pro materiál, do kterého budete vrtat
• Napěťová zkoušečka
• Metr

Materiály:

• Fázový reflektor
• Kabely (třížilový kabel s odpovídajícím průřezem)
• Hmoždinky a vruty vhodné pro váš povrch
• Izolační páska nebo smršťovací bužírka
• Svorkovnice (pokud není součástí reflektoru)
• Vypínač (pokud není součástí instalace)
• Krytka nebo rozvodná krabice (zejména pro venkovní instalace)

Všechny potřebné součásti a materiály by měly být dostupné v běžných obchodech s elektroinstalačním materiálem nebo v prodejnách pro domácí kutily.

Bezpečnostní opatření

Bezpečnost musí být vždy na prvním místě při jakékoli práci s elektřinou. Zde jsou klíčová bezpečnostní opatření, která byste měli dodržovat:

1. Vypněte elektrický proud - Před začátkem jakýchkoliv prací vždy vypněte hlavní jistič nebo alespoň pojistku pro okruh, na kterém budete pracovat. Ověřte napěťovou zkoušečkou, že v žádném vodiči není napětí.


2. Používejte ochranné pomůcky - Při práci používejte ochranné rukavice a případně ochranné brýle, zejména při vrtání.


3. Dodržujte elektrotechnické normy - V České republice musí být instalace v souladu s normami ČSN 33 2000-5-51 pro domácnosti a podobné prostory.


4. Pracujte na suchém místě - Nikdy nepracujte s elektrickými zařízeními ve vlhkém prostředí nebo mokrýma rukama.


5. Používejte správné nářadí - Používejte pouze izolované elektrické nářadí určené pro práci s elektrickými zařízeními.


6. Zkontrolujte IP krytí - Pro venkovní instalace používejte pouze reflektory s odpovídajícím IP krytím (minimálně IP44, lépe IP65 nebo vyšší).


7. V případě pochybností kontaktujte odborníka - Pokud si nejste jisti svými schopnostmi nebo narazíte na komplikace, vždy je lepší obrátit se na kvalifikovaného elektrikáře.



Pamatujte, že nesprávně provedená elektroinstalace může způsobit zkrat, požár nebo úraz elektrickým proudem. Vaše bezpečnost je důležitější než úspora za neprovedení odborné instalace.

Postup instalace krok za krokem

Příprava

1. Plánování umístění:


• Důkladně si promyslete, kam reflektor umístíte
• Reflektor by měl být v takové výšce, aby efektivně osvětlil požadovanou plochu
• Měl by být na místě, kde bude chráněn před mechanickým poškozením
• Současně by měl být dostupný pro případnou budoucí údržbu
2. Příprava nářadí a materiálu:


• Připravte si všechny potřebné nástroje a materiály, které budete při instalaci potřebovat
• Zkontrolujte, zda je reflektor nepoškozený a jsou k němu přiloženy všechny součásti
• Přečtěte si pokyny výrobce, které mohou obsahovat specifické informace pro daný model
3. Vypnutí elektrického proudu:


• Vypněte hlavní jistič nebo alespoň pojistku pro daný okruh
• Pomocí napěťové zkoušečky ověřte, že v žádném vodiči není napětí
• Informujte ostatní členy domácnosti, že pracujete s elektřinou

Montáž reflektoru

1. Označení místa pro montáž:


• Použijte vodováhu k zajištění rovného umístění
• Označte si místa pro vrtání otvorů podle montážních otvorů na reflektoru
2. Vrtání otvorů:


• Vyvrtejte otvory pro hmoždinky
• Použijte vrtáky vhodné pro daný materiál (jiné pro beton, jiné pro dřevo atd.)
• Vložte hmoždinky do vyvrtaných otvorů
3. Upevnění držáku reflektoru:


• Připevněte držák nebo přímo reflektor pomocí vrutů
• Ujistěte se, že je upevnění pevné a reflektor se nemůže pohybovat

Zapojení kabelů

1. Identifikace vodičů:


• Fázový vodič (obvykle černý nebo hnědý)
• Nulový vodič (obvykle modrý)
• Ochranný vodič/zemnění (žlutozelený)
2. Příprava kabelů:


• Odizolujte konce kabelů v potřebné délce
• Pokud používáte pevné vodiče, můžete je přímo zasunout do svorkovnice
• U lankových vodičů je vhodné použít koncové dutinky
3. Připojení vodičů k reflektoru:


• Připojte fázový vodič (černý/hnědý) do svorky označené L
• Připojte nulový vodič (modrý) do svorky označené N
• Připojte ochranný vodič (žlutozelený) do svorky označené symbolem uzemnění nebo PE
• Ujistěte se, že jsou všechny spoje pevné a bezpečné
4. Izolace spojů:


• Všechny spoje důkladně izolujte izolační páskou nebo smršťovací bužírkou
• Zajistěte, aby nedošlo k doteku živých částí s kovovou konstrukcí reflektoru

Testování a kontrola

1. Kontrola před zapnutím proudu:


• Zkontrolujte, zda jsou všechny vodiče správně připojeny a izolované
• Ujistěte se, že žádná část kabelu není poškozená
• Zkontrolujte, zda je reflektor pevně upevněn
2. Zapnutí proudu a test funkčnosti:


• Zapněte hlavní jistič nebo pojistku
• Vyzkoušejte, zda reflektor funguje správně
• Proveďte nastavení úhlu svícení podle potřeby
3. Kontrola po instalaci:


• Sledujte, zda reflektor neprojevuje známky přehřívání
• Zkontrolujte, zda je světelný výkon dostatečný pro vaše potřeby
• Případně dolaďte umístění nebo úhel reflektoru

Správné umístění a rozměry

Pro optimální funkci reflektoru je důležité zvolit správné umístění a dodržet vhodné vzdálenosti:

Výška instalace

• Pro běžné osvětlení zahrady nebo parkoviště je vhodná výška 2,5 až 3 metry
• Pro větší plochy jako jsou sklady nebo sportovní haly může být výška 6 až 10 metrů
• Pro osvětlení určitých objektů (sochy, rostliny) lze umístit reflektor i níže

Vzdálenost od osvětlovaného objektu

• Pro menší objekty (sochy, keře) je vhodná vzdálenost 1 až 3 metry
• Pro fasády domů nebo větší plochy je vhodná vzdálenost od 5 metrů výše
• Vzdálenost by měla být taková, aby světlo rovnoměrně pokrylo celý cílový objekt

Úhel svícení

• Úzký úhel (10-30°) je vhodný pro osvětlení konkrétních objektů nebo detailů
• Střední úhel (30-60°) je vhodný pro osvětlení menších ploch
• Široký úhel (60-120°) je vhodný pro osvětlení větších ploch

Bezpečnostní vzdálenosti

• Minimální vzdálenost od hořlavých materiálů by měla být alespoň 0,5 metru
• U výkonných reflektorů, které se zahřívají, dodržujte větší vzdálenost
• Reflektor by neměl být instalován v místech, kde by mohl způsobit oslnění (například u silnice nebo proti oknům sousedů)

Tipy pro energetickou efektivitu

Při výběru a instalaci reflektoru můžete značně ovlivnit jeho energetickou efektivitu:

Výběr energeticky úsporného reflektoru

• Volba LED technologie: LED reflektory jsou výrazně úspornější než halogenové. LED diody mohou dosahovat efektivity až 100 lumenů na watt, zatímco halogenové žárovky pouze 15-20 lumenů na watt.
• Poměr světelného toku a příkonu: Srovnejte světelný tok (v lumenech) a příkon (ve wattech) u různých modelů. Čím vyšší je poměr lumenů na watt, tím je reflektor úspornější.

Optimalizace použití

• Časovače a senzory: Připojte reflektor k časovači nebo pohybovému senzoru, aby svítil pouze když je to potřeba.
• Správné nasměrování: Pečlivě nasměrujte reflektor, aby osvětloval pouze požadovanou oblast a nedocházelo ke zbytečnému "plýtvání" světlem.
• Pravidelná údržba: Udržujte reflektor čistý - prach a nečistoty na krytu mohou snížit světelný výkon.

Kompatibilita s regulátory (stmívači)

• Ne všechny LED reflektory jsou kompatibilní se všemi typy stmívačů. Pokud plánujete použít stmívač, ověřte si kompatibilitu.
• Pro LED reflektory se doporučují speciální LED stmívače, které zajistí plynulou regulaci bez blikání.

Pokročilé osvětlení a jeho instalace

Chytré osvětlení

Chytré osvětlení umožňuje ovládat světla na dálku pomocí mobilního telefonu nebo hlasových asistentů:

1. Instalace:


• Základní instalace probíhá stejně jako u běžných reflektorů
• Navíc je potřeba připojit řídící jednotku (bridge/hub) k domácí Wi-Fi síti
• Spárovat reflektor s řídící jednotkou pomocí aplikace
2. Nastavení a ovládání:


• Nastavte režimy, scény a časovače podle vašich preferencí
• Můžete vytvářet automatizace (např. zapnutí světel při západu slunce)

Stmívače a spínače

Pro větší komfort můžete k reflektoru přidat stmívač:

1. Výběr stmívače:


• Pro LED reflektory potřebujete speciální LED stmívače
• Zkontrolujte, zda je stmívač kompatibilní s vaším reflektorem
2. Instalace stmívače:


• Stmívač se zapojuje do fázového vodiče mezi zdrojem a reflektorem
• Postupujte podle schématu dodaného výrobcem stmívače
• Některé stmívače vyžadují nulový vodič, jiné ne - zkontrolujte před nákupem

Pohybové senzory

Pohybové senzory jsou ideální pro úsporu energie a zvýšení bezpečnosti:

1. Umístění senzoru:


• Senzor by měl mít dobrý výhled na oblast, kde chcete detekovat pohyb
• Běžný dosah senzorů je 5-12 metrů
• Senzor by neměl být namířen na zdroje tepla (topení, klimatizace)
2. Zapojení:


• Pohybový senzor se zapojuje do fázového vodiče
• Některé modely mají možnost nastavení citlivosti a doby svícení

RGB osvětlení

RGB osvětlení umožňuje měnit barvy světla:

1. Instalace RGB reflektoru:


• Základní instalace je stejná jako u běžného reflektoru
• RGB reflektor vyžaduje speciální ovladač nebo řídící jednotku
2. Ovládání:


• Většina RGB reflektorů se ovládá dálkovým ovladačem nebo mobilní aplikací
• Můžete nastavit pevnou barvu nebo různé barevné programy

Údržba a servis

Pravidelná údržba prodlužuje životnost vašeho reflektoru:

Běžná údržba

• Čištění: Pravidelně čistěte reflektor od prachu a nečistot. Používejte suchý nebo mírně vlhký hadřík. Vyhněte se abrazivním čistidlům.
• Kontrola připojení: Čas od času zkontrolujte, zda jsou všechny elektrické spoje pevné a bez známek poškození.
• Kontrola upevnění: Ujistěte se, že je reflektor stále pevně upevněn, zejména po silném větru nebo dešti u venkovních instalací.

Výměna součástí

• Výměna LED čipu: I když mají LED diody dlouhou životnost (až 50 000 hodin), mohou časem selhat. V takovém případě je obvykle nutné vyměnit celý reflektor, protože LED čipy jsou často integrované.
• Výměna těsnění: U venkovních reflektorů kontrolujte stav těsnění, které zabraňuje vniknutí vlhkosti. Poškozené těsnění včas vyměňte.

Nejčastější chyby a jak se jim vyhnout

Při instalaci fázových reflektorů se vyskytují tyto běžné chyby:

1. Nesprávný výběr reflektoru

Problém: Výběr reflektoru, který není vhodný pro dané prostředí nebo účel. Řešení: Před nákupem si prostudujte specifikace produktu, zejména IP krytí pro venkovní použití.

2. Chybné zapojení vodičů

Problém: Záměna fázového a nulového vodiče nebo špatné připojení zemnicího vodiče. Řešení: Pečlivě dodržujte barevné označení vodičů a schéma zapojení.

3. Nevhodné umístění

Problém: Instalace reflektoru na místo, kde je vystaven nadměrnému teplu nebo mechanickému poškození. Řešení: Pečlivě zvolte umístění s ohledem na okolní podmínky a bezpečnostní vzdálenosti.

4. Nedostatečné upevnění

Problém: Reflektor není dostatečně pevně upevněn a může se uvolnit. Řešení: Používejte kvalitní montážní materiál vhodný pro daný povrch a hmotnost reflektoru.

Často kladené otázky (FAQ)

Mohu instalovat fázový reflektor sám, nebo potřebuji elektrikáře?

Pokud máte základní znalosti o elektroinstalacích a dokážete bezpečně pracovat s elektřinou, můžete instalaci provést sami. V případě pochybností nebo složitějších instalací (např. pokud je potřeba natáhnout nové kabely) je vždy lepší obrátit se na kvalifikovaného elektrikáře.

Jaký typ reflektoru je nejvhodnější pro venkovní použití?

Pro venkovní použití volte reflektory s dostatečným IP krytím - minimálně IP44, ideálně IP65 nebo vyšší. LED reflektory jsou nejvhodnější díky své energetické účinnosti a dlouhé životnosti.

Jak zajistím, aby reflektor vydržel nepříznivé počasí?

Vyberte reflektor s vysokým stupněm krytí IP, používejte vodotěsné svorkovnice a kabelové průchodky. Instalujte reflektor na chráněné místo, pokud je to možné, a pravidelně kontrolujte jeho stav, zejména po extrémním počasí.

Co znamená IP krytí u reflektorů?

IP (Ingress Protection) kód udává stupeň ochrany proti vniknutí cizích těles a vody. První číslice (0-6) označuje ochranu proti pevným předmětům, druhá číslice (0-8) ochranu proti vodě. Například IP65 znamená úplnou ochranu proti prachu a ochranu proti tryskající vodě.

Jak daleko od sebe by měly být reflektory pro rovnoměrné osvětlení plochy?

Pro rovnoměrné osvětlení plochy by vzdálenost mezi reflektory měla být přibližně 1,5násobek výšky instalace. Přesná vzdálenost závisí na výkonu reflektoru a úhlu vyzařování světla.

Mohu připojit reflektor k pohybovému senzoru nebo časovači?

Ano, většinu reflektorů lze připojit k pohybovému senzoru nebo časovači. Některé reflektory již mají tyto funkce integrované. Při instalaci postupujte podle pokynů výrobce senzoru nebo časovače.

Jak poznám, že je reflektor správně uzemněn?

Správné uzemnění ověříte pomocí multimetru měřením odporu mezi ochranným vodičem a kovovými částmi reflektoru. Hodnota by měla být blízká nule. V případě pochybností kontaktujte elektrikáře.
