LED highbay Galaxy 200W IP54 (lineární, difuzor Kerafyrm 90°, denní bílá, do skladů a výrobních hal)
✔ Z jednotlivých teček udělá jednu měkkou svítící čáru — ukázky
✔ Čisté zakončení pásku bez viditelných drátů
✔ Jen nacvaknete na profil — drží a vypadá to profesionálně
✔ Poradíme s výběrem zdarma — zavolejte 602 658 319 nebo napište info@ledsviti.cz
✔ Čisté zakončení pásku bez viditelných drátů
✔ Jen nacvaknete na profil — drží a vypadá to profesionálně
✔ Poradíme s výběrem zdarma — zavolejte 602 658 319 nebo napište info@ledsviti.cz
Detailní popis produktu
Průmyslové LED svítidlo — jasné světlo do výroby a skladu
Řešíte osvětlení výroby, skladu nebo haly? Průmyslové LED svítidlo dodá 32 000 lm v denní bílé 5000 K a bere jen 200 W. Krytí IP54 zvládne déšť i prach. Vyzařovací úhel 90°. Nevíte, kolik kusů potřebujete? Zdarma vám zpracujeme návrh osvětlení.

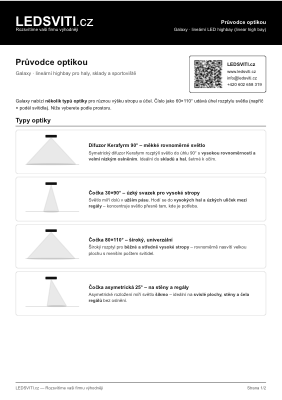

Jak to svítí — difuzor a tři typy čoček
Stejné svítidlo dodáváme s různými optikami. Optika určuje, jestli svítí měkce a doširoka na plochu, úzce do vysokých hal, nebo šikmo na regály a stěny. Vyberte podle výšky stropu a tvaru prostoru:

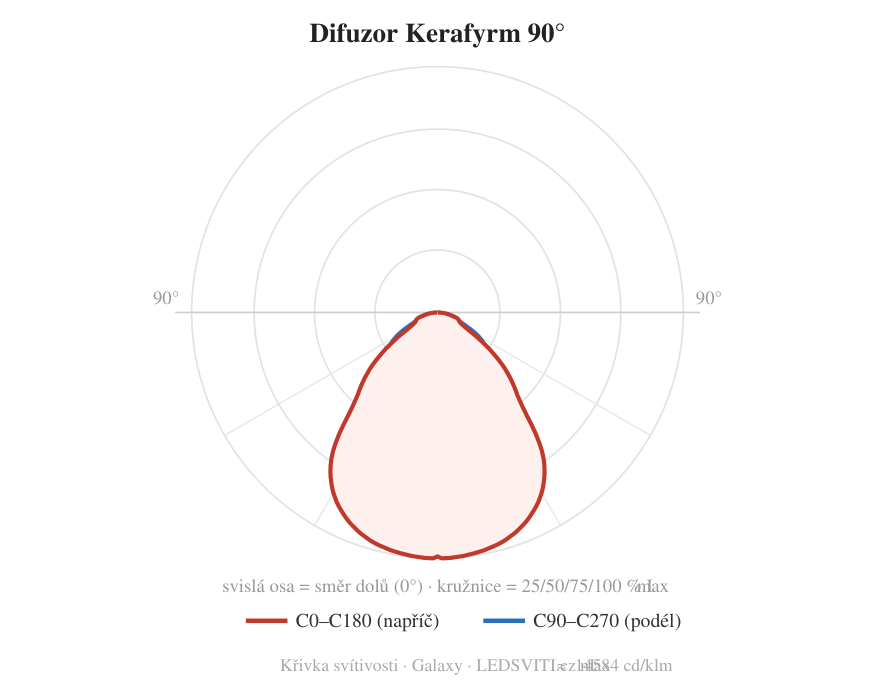

Měkké rovnoměrné světlo (výchozí) — difuzor Kerafyrm 90° (symetrický)

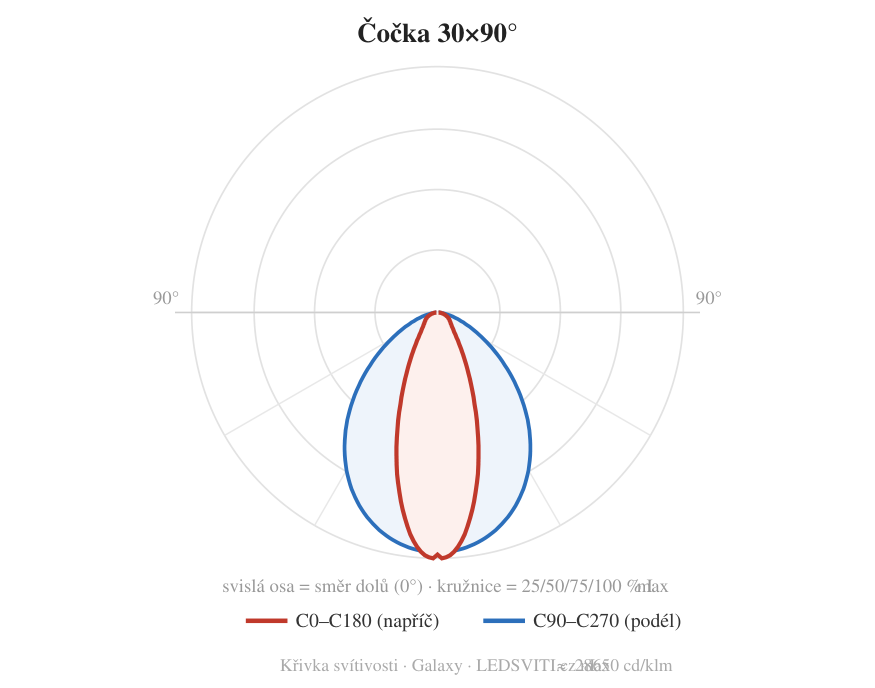

Na vysoké haly a uličky — čočka 30×90° (úzký svazek)
? Hodí se na
- vysoké haly a úzké regálové uličky — světlo míří dolů v užším pásu přesně tam, kde je potřeba
? Nehodí se na
- nízké stropy nad širokou plochou (tam volte difuzor 90° nebo čočku 80×110°)
Na běžné a středně vysoké stropy — čočka 80×110° (široký univerzál)
? Hodí se na
- běžné a středně vysoké haly — rovnoměrně nasvítí velkou plochu s menším počtem svítidel
? Nehodí se na
- svislé plochy a čela regálů (tam volte asymetrickou 25°)

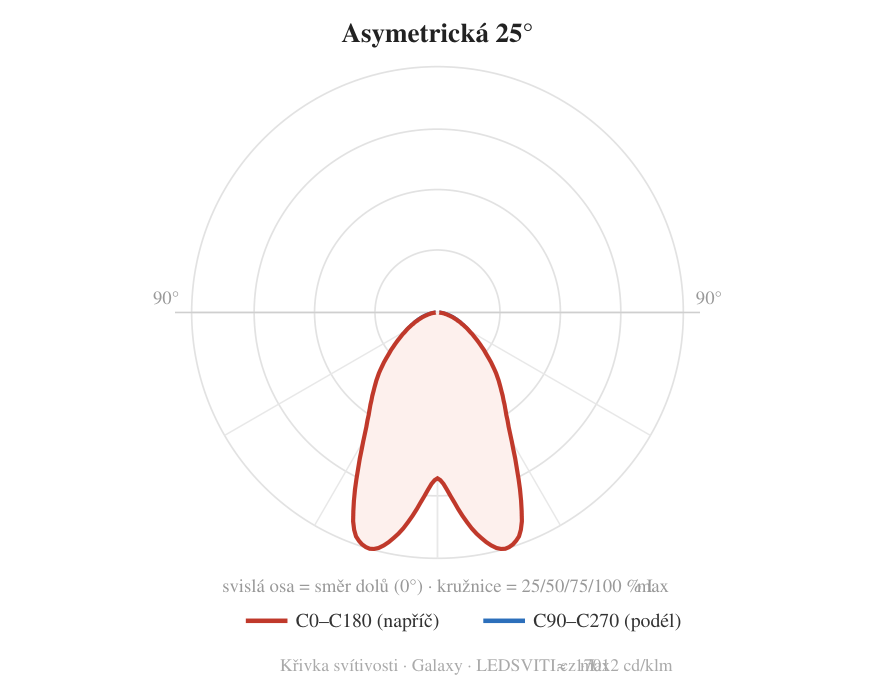

Na stěny a čela regálů — čočka asymetrická 25°
? Hodí se na
- svislé plochy, stěny a čela regálů — asymetrické rozložení míří světlo šikmo bez oslnění
? Nehodí se na
- rovnoměrné nasvícení podlahy pod svítidlem (tam volte difuzor 90°)
Difuzor Kerafyrm = klíč pro pohodu ve skladu. Rovnoměrné měkké světlo s nízkým oslněním je šetrné k očím pracovníků. Pro vysoké stropy a úzké uličky sáhněte po úzké čočce 30×90°, na regály po asymetrické 25°.
Množství světla udává lumen (lm) — 32 000 lm (200 W) nasvítí vysokou halu nebo sportoviště. Počet svítidel a rozmístění navrhneme na míru.
Kolik svítidel a jaký výkon do haly potřebujete?
Nejčastější otázka před nákupem — pomůžeme ji spočítat:
Kolik kusů?
počet svítidel na m2 haly
Zadejte rozměry haly, výšku stropu a požadovanou osvětlenost (lx) — navrhneme počet svítidel Galaxy, výkon a optiku a jakou rovnoměrnost dají dle normy pro sklad, výrobu nebo sportoviště.
Kolik světel potřebuji? ->
Naše světelná studie
„Nasvítí mi to halu na normové luxy a rovnoměrně?" Takhle počítáme reálné provozy — zdarma a na míru:
Další reálné výpočty: všechny světelné studie ->
Proč právě tohle svítidlo
- Nebojí se vlhka. Krytí IP54 zvládne vlhké i prašné provozy.
- Svítí hodně, platíte málo. 32000 lm z 200W = 160 lm/W, špičková účinnost.
- Kvalitní čipy Philips. Stabilní světlo i barva po celou životnost.
- Nekupujete na sezónu. Životnost až 102 000 h — roky provozu bez výměny.
- Poctivé chlazení. Hliníkové tělo odvádí teplo -> delší život LED.
- Delší jistota. Záruka 5 let.
O LED highbay Galaxy 200W IP54 (lineární, difuzor Kerafyrm 90°, denní bílá, do skladů a výrobních hal)
LED highbay Galaxy 200W je průmyslové lineární svítidlo pro sklady, výrobní haly a další velké prostory se stropy ve výšce zhruba 7 až 12 metrů, kam potřebujete dostat hodně světla rovnoměrně a bez zbytečné spotřeby. Plochý hliníkový profil měří na délku 114,8 cm, je 15 cm široký a jen 5,9 cm vysoký, takže působí nenápadně a přitom rozlije světlo do velké plochy pod sebou.
Svítí opravdu vydatně — 32 000 lumenů v denní bílé o teplotě 5000 K, tedy neutrální, věcné světlo, ve kterém se dobře pracuje a dobře vidí. Vyzařovací úhel 90° s difuzorem Kerafyrm směruje světlo cíleně dolů na pracovní plochu, podání barev nad Ra 80 zajišťuje přirozený vjem a o kvalitu se stará LED čip Philips. Díky příkonu 200 W při tomto toku patří svítidlo k úsporným řešením.
Napájení je univerzální — svítidlo pracuje v rozsahu 100–277 V, 50–60 Hz, takže se hodí do běžné i náročnější instalace. Montuje se ve výšce 7 až 12 metrů, ať už na závěsu, nebo napevno, podle možností vaší haly.
Galaxy je stavěné na tvrdý provoz: krytí IP54 ho chrání proti prachu i stříkající vodě, kovové tělo z hliníku snese pracovní teploty od -40 °C do +45 °C a životnost až 102 000 hodin znamená roky provozu bez starostí. K tomu 5 let záruky od LEDSVITI. Zkrátka výkonné, odolné a úsporné svítidlo tam, kde má být pořádně vidět.
Reference — kde už lineární highbay svítí
Chcete jistotu, že to funguje v praxi? Vybrané reálné instalace našich zákazníků — klikněte a prohlédněte si je:
Prodejna Lindtretail
Obchodní důmpřípadová studie
Prodejna zahradní technikyPraha
Prodejna Tachovretail
Muzeum aut Prahaexpozice vozidel
Autobazar Mama CarPraha
Kompletní přehled: všechny realizace ->
Co k tomu přikoupit
Rozměry a hmotnosti — vejde se do vaší haly?
Galaxy se vyrábí ve čtyřech výkonech. Celá řada dle technického listu; zvýrazněná je výchozí nabízená verze. Profil je plochý (výška jen 59 mm), delší svítidlo = víc světla:
| Model | Výkon | Světelný tok | Rozměry (D׊×V) | Hmotnost |
|---|---|---|---|---|
| HB100GE1x-PY | 100 W | 16 000 lm | 576 × 150 × 59 mm | 1,90 kg |
| HB150GE1x-PY | 150 W | 24 000 lm | 862 × 150 × 59 mm | 2,50 kg |
| HB200GE1x-PY | 200 W | 32 000 lm | 1148 × 150 × 59 mm | 3,10 kg |
| HB240GE1x-PY | 240 W | 38 400 lm | 1434 × 150 × 59 mm | 3,70 kg |
Měrný výkon 160 lm/W. Kód „x" značí variantu čipu (I/J). Vyrábí se na objednávku (v evropském skladu nedržíme). EANy (denní bílá): 100 W 8596168090585 · 150 W 8596168090592 · 200 W 8596168090608 · 240 W 8596168090615.
Další možnosti a varianty — vše na objednávku
Výchozí verzi (nahoře) vyrábíme na objednávku. Galaxy umíme dodat i v následujících variantách — všechny se vyrábějí na zakázku. Napište si o ně a potvrdíme dostupnost a dodací lhůtu.
na objednávkuVýkon 100 W16 000 lm — menší haly a uličky, stropy do ~6 m
na objednávkuVýkon 150 W24 000 lm — sklady a výrobní haly, stropy ~6–8 m
na objednávkuVýkon 240 W38 400 lm — velmi vysoké stropy, intenzivní osvětlení
na objednávkuÚzká čočka 30×90°vysoké haly a úzké regálové uličky — koncentruje světlo dolů
na objednávkuŠiroká čočka 80×110°běžné a středně vysoké stropy — velká plocha z méně svítidel
na objednávkuAsymetrická čočka 25°na stěny, čela regálů a svislé plochy bez oslnění
Nevíte, jaký výkon a optiku do vaší haly? Poradíme a připravíme nabídku — i se světelnou studií a dodací lhůtou.
Jak namontovat a zapojit — zavěšení na lanka a připojení
Obava „udrží to strop a jak se to zapojí?" Galaxy se zavěšuje na nosná ocelová lanka (příp. řetěz) nebo na montážní držák. Montáž a připojení ve výšce provede odborná firma / elektrikář. ? Před prací vždy odpojte napájení.
1 · Příprava stropu a zavěšení
- Vyvrtejte otvory do nosného stropu podle rozteče závěsů svítidla, vsaďte hmoždinky a zašroubujte závěsné háky (příp. kotvy s okem). Ověřte, že strop i háky unesou hmotnost svítidla (1,9–3,7 kg dle výkonu).
- Horní konce dvou nosných lanek zavěste na háky ve stropě, spodní konce připevněte k závěsným úchytům na svítidle. Vyrovnejte svítidlo do vodorovné polohy a délku lanek zajistěte. Volitelně lze použít montážní držák.
- Nikdy nezavěšujte svítidlo přímo za napájecí kabel. Strop a úchyty musí unést hmotnost svítidla.

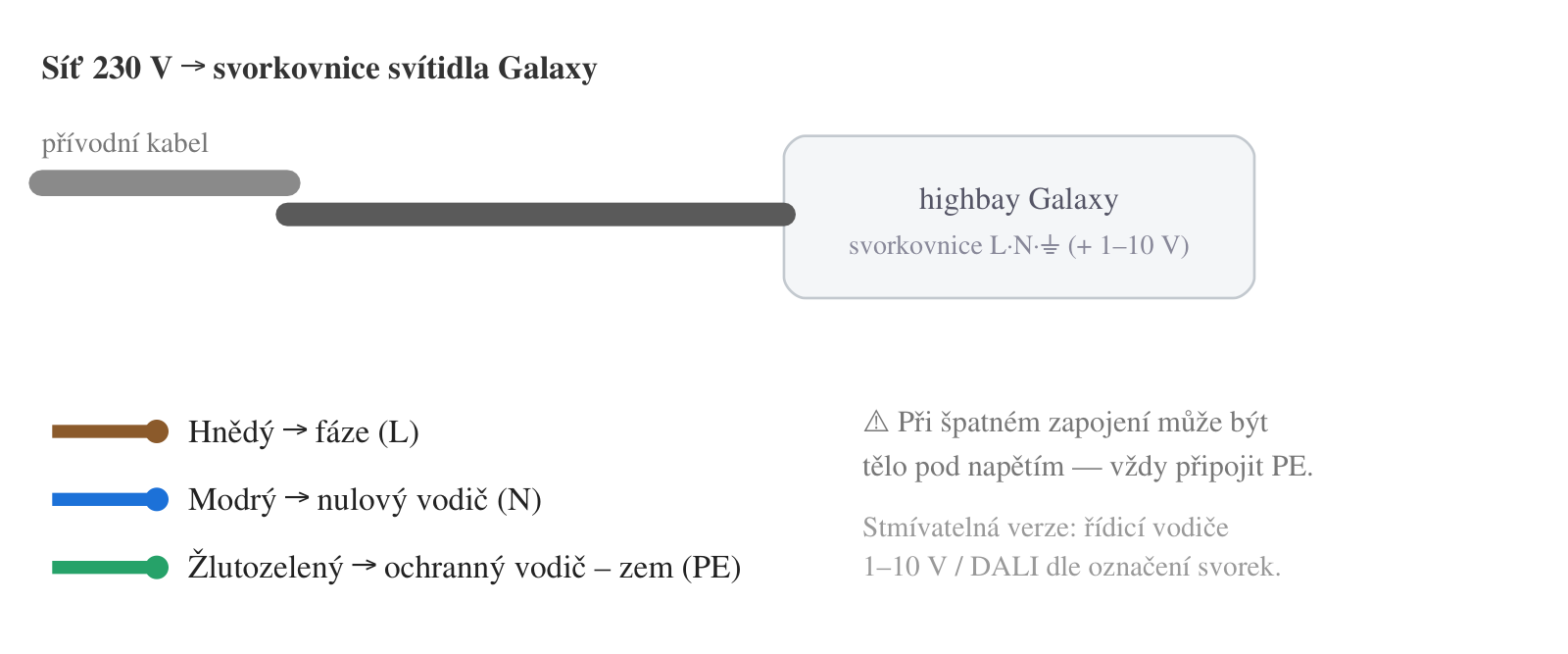

2 · Zapojení přívodního kabelu
Nejprve ověřte, že je svítidlo bezpečně zavěšené a že napětí sítě odpovídá svítidlu. Poté připojte přívodní kabel podle barev vodičů (dle návodu výrobce):
3 · Chci… -> co udělat (řízení výkonu)
| Chci… | Co udělat |
|---|---|
| jen svítit naplno | nic navíc — bez připojeného řízení svítí highbay na plný výkon |
| stmívat 1–10 V | připojit řídicí vodiče 1–10 V nebo PWM / Triac podle označení svorek (Dim-to-off) — zapojí odborník |
| chytré řízení / scény | objednat verzi driveru DALI-2 — pro řízené stmívání a scény |
| světlo jen když je pohyb | přikoupit čidlo pohybu / soumraku — napájí ho pomocný zdroj 12 V v driveru |
Barvy vodičů podle návodu: hnědý = fáze (L), modrý = nulový (N), žlutozelený = ochranný / zem (PE). U stmívatelné verze připojte i řídicí vodiče 1–10 V / DALI podle označení svorek.
Instalaci a připojení smí provést pouze kvalifikovaná odborně způsobilá osoba – kvalifikovaný elektrikář. Před prací odpojte napájení, připojujte jen k síti s PE vodičem (třída I) — při špatném zapojení může být tělo pod napětím. ? Přívodní kabel svítidla nelze vyměnit — při poškození se svítidlo vyřadí z provozu. Svítidlo se montuje ve výšce, dbejte na bezpečnou práci ve výšce. Nedívejte se dlouze do rozsvíceného svítidla ze vzdálenosti menší než 3 m. Podrobný postup v návodu k použití.
Poradíme vám — užitečné odkazy
Chcete se rozhodnout správně? Průvodci a rady na míru vašemu projektu:
Průmyslové osvětlenísklady, haly, provozy
Osvětlení do skladuregály a uličky
LED highbay svítidlacelá kategorie highbay
Jak vybírat světlarozcestník průvodců
Osvětlení skladů a halblog — normy a optiky
Návrh osvětlení zdarmasvětelná studie na míru

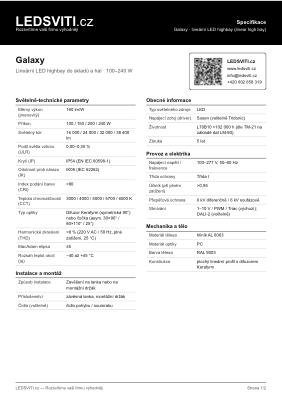

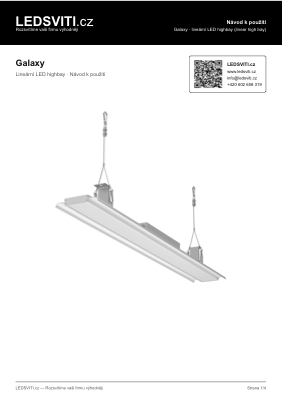

Dokumenty ke stažení
Naše vlastní české dokumenty (bez cizího brandingu) — ke stažení přímo u produktu:
Certifikát CE/CB zašleme na vyžádání.
Haly · výroba · sklady
Nasvítíme vám to na klíč
Zdarma spočítáme počet svítidel, osvětlenost i cenu. Zajistíme i montáž.
Doplňkové parametry
| Kategorie: | Lišty / profily / difuzory |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 5 kg |
| EAN: | 8596168090608 |
| ? Výrobce: | LEDSVITI |
| ? Druhý název výrobce: | GALAXY |
| ? Typ svítidla: | Průmyslové svítidlo |
| ? Vzhled: | Lineární, Industriální |
| ? Napětí: | 100–277 V, 50–60 Hz |
| ? Vstupní napětí: | 100–277 V, 50–60 Hz |
| ? Výkon: | 200W |
| ? Příkon LED: | 200W |
| ? Barva světla: | denní bílá |
| ? Teplota chromatičnosti: | 5000K |
| ? Ra (CRI): | > 80 |
| ? Světelný tok: | 32000 lm |
| ? Světelný tok lampy: | 32000 lm |
| ? Vyzařovací úhel: | 90° |
| ? Kolik m2 na 1 světlo?: | 96 m2, 38,4 m2, 64 m2 |
| ? Značka čipu: | Philips |
| ? Počet čipů: | 282 |
| ? Ekvivalent za žárovku: | 1800W |
| Šířka: | 15,0 cm |
| ? Výška: | 5,9 cm |
| Hloubka: | 114,8 cm |
| ? Materiál: | hliník |
| ? Výška montáže: | 7-12 m |
| ? Stupeň krytí: | 54 |
| ? Třída izolace: | I. |
| ? Třída spotřeby: | C |
| ? Životnost: | až 102 000h |
| ? Počet spínacích cyklů: | > 80 000 |
| ? Pracovní teplota: | od -40°C do +45°C |
| ? Certifikace: | CE-EMC, CE-LVC, CE-RoHS |
| Měrný výkon: | 160 lm/W |
| MacAdam elipsa: | <=5 |
| Typ optiky: | difuzor Kerafyrm (symetrická 90°) nebo čočka (asym. 30×90° / 80×110° / 25°) — výchozí difuzor 90° |
| Účiník (PF): | >0,95 |
| Přepěťová ochrana: | 6 kV diferenčně i soufázově / až 95 % |
| Kabeláž / instalace: | přívodní kabel nelze vyměnit / zavěšení na nosná ocelová lanka nebo na montážní držák |
| Driver / napájecí zdroj: | Sosen NH-E (SS-120/160/200/240NH-E |
| Odolnost proti nárazu (IK): | IK08 |
| Pracovní teplota (ta): | –40 až +45 °C |
| Materiál optiky: | PC |
| Kód výrobce: | HB200GE1I-PY |
| EAN: | 8596168090608 |
