LED reflektor — nasvítíte vjezd, dvůr i fasádu

Potřebujete světlo na vjezd, na dvůr nebo na fasádu? LED reflektor dodá 32 000 lm v denní bílé 5000 K a bere jen 200 W. Krytí IP66 zvládne déšť i prach. Vyzařovací úhel 120°. Rádi vám s výběrem poradíme.

Jak to svítí — 8 optik a nízké oslnění (UGR <21)

Navigator nabízí 8 vyzařovacích úhlů — od úzkého bodového paprsku do dálky po široký rozliv a asymetrickou optiku. Vyberte podle výšky montáže a tvaru plochy:

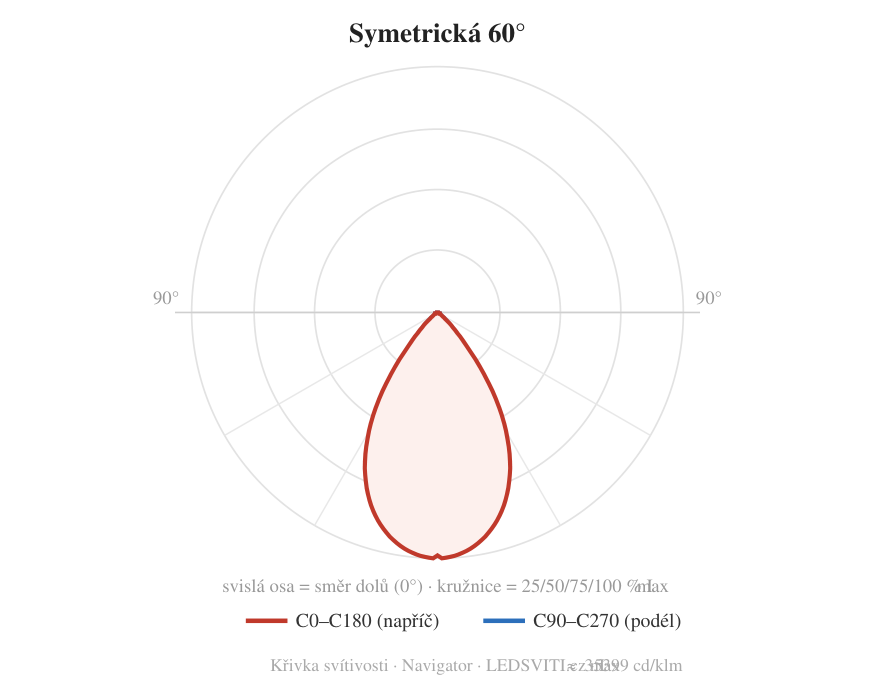

Univerzál pro běžnou výšku montáže (standard) — symetrická 60°

? Hodí se na

• běžnou výšku montáže — sportoviště, parkoviště, areály
• dobrý poměr dosahu a pokrytí

? Nehodí se na

• nasvícení na velkou vzdálenost (volte úzkou 20/30°)

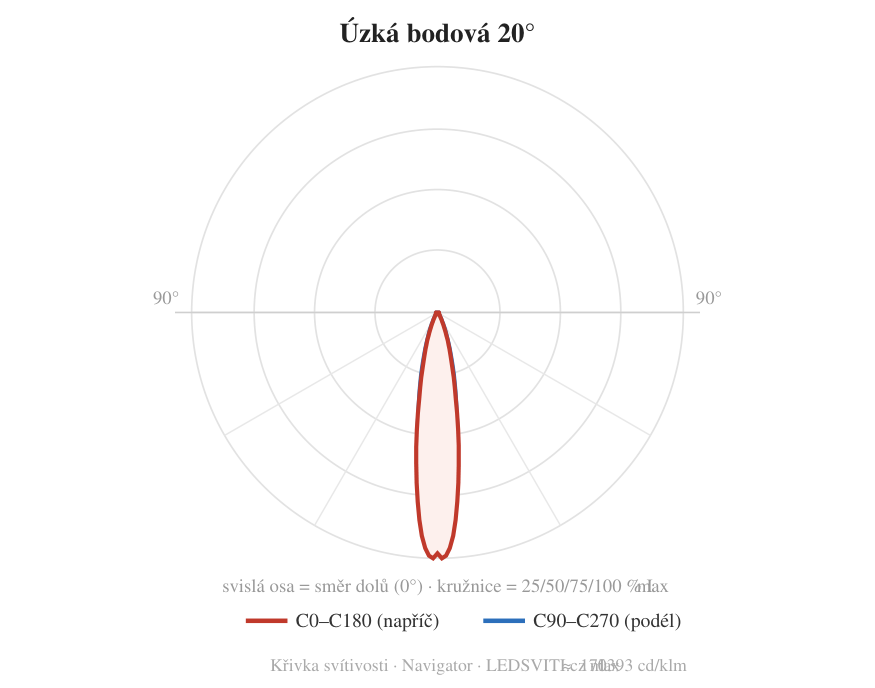

Na vysoké stožáry a vzdálené plochy — úzká bodová 20° / 30° · široká 90° · na objednávku

? Hodí se na

• 20°/30°: vysoké stožáry a vzdálené plochy — stadiony, velká hřiště
• 90°: široký rozliv z nižší výšky — stěny, fasády, plochy nablízko

? Nehodí se na

• 90° na velkou výšku · 20° na nízkou montáž

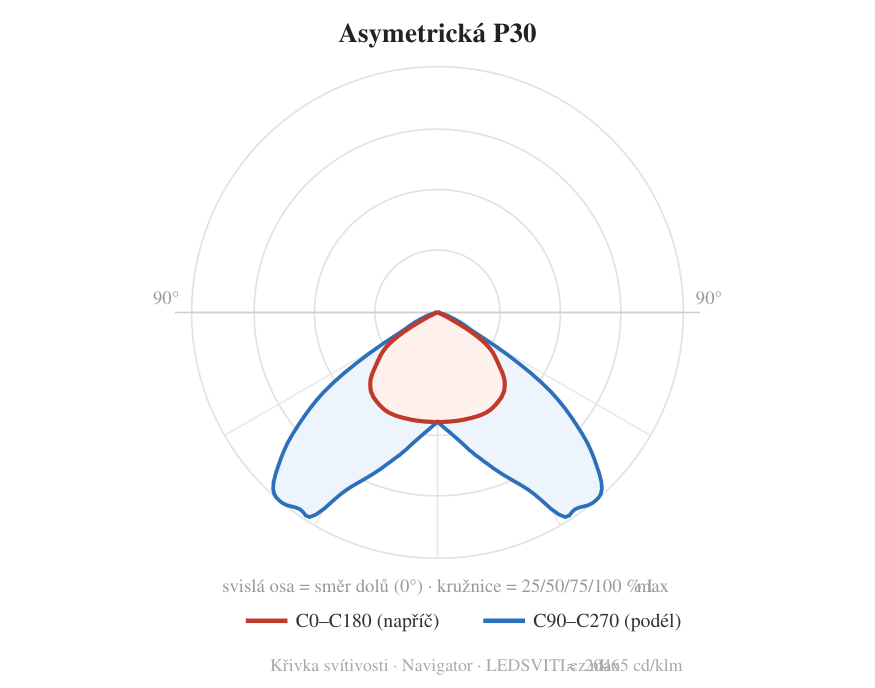

Ideál na tenisové a víceúčelové kurty — asymetrická P30 / 100×60° / 120×45° · na objednávku

? Hodí se na

• tenisové a víceúčelové kurty — světlo míří dopředu a dolů na obdélníkovou plochu
• nasvícení plochy „od kraje" bez oslnění hráčů

? Nehodí se na

• bodový dosvit na dálku

Množství světla udává lumen (lm) — 32 000 lm (200 W, Sosen) nasvítí kurt nebo menší sportoviště. Varianta Mean Well svítí ? 140 lm/W. Počet a optiku navrhneme na míru.

Kolik reflektorů a jaký výkon potřebujete?

Nejčastější otázka před nákupem — pomůžeme ji spočítat:

Naše světelná studie

„Nasvítí mi to kurt / plochu na normové luxy a rovnoměrně?" Takhle počítáme reálné areály — zdarma a na míru:

Tenisový kurt — 300–500 lx

Asymetrická optika od boku, nízké oslnění hráčů.

Prostudovat výpočet ->

[úvodní obrázek výpočtu]

Parkoviště / dvůr — 20–75 lx

Rovnoměrné pokrytí, nastavitelný náklon.

Prostudovat výpočet ->

[úvodní obrázek výpočtu]

Menší hřiště — 150–300 lx

Kombinace optik, dosvit z nižší výšky.

Prostudovat výpočet ->

Další reálné výpočty: všechny světelné studie ->

Proč právě tohle svítidlo

• Vydrží i venku a v prachu. Krytí až IP66 — odolá dešti i prachu.
• Svítí hodně, platíte málo. 32000 lm z 200W = 160 lm/W, špičková účinnost.
• Kvalitní čipy Philips. Stabilní světlo i barva po celou životnost.
• Nekupujete na sezónu. Životnost až 90 000 h — roky provozu bez výměny.
• Poctivé chlazení. Hliníkové tělo odvádí teplo -> delší život LED.
• Delší jistota. Záruka 5 let.

O LED reflektor Navigator 200W IP66 (nízké oslnění UGR<21, nastavitelný držák, denní bílá)

LED reflektor Navigator 200W od značky LEDSVITI je výkonné svítidlo pro velké venkovní i sportovní plochy — fotbalová a multifunkční hřiště, tělocvičny, sportovní haly, kurty i rozlehlé dvory a areály. Díky nízkému oslnění UGR<21 nesvítí hráčům ani divákům do očí, takže se hodí všude tam, kde lidé sledují dění a potřebují mít klid od ostrého světla. Reflektor patří do vyšších výšek montáže, konkrétně do rozmezí 6 až 12 metrů.

O nasvícení se stará 32000 lumenů v denní bílé o teplotě chromatičnosti 5000K, tedy přirozené a svěží světlo, ve kterém jsou barvy věrné (Ra>80). Široký vyzařovací úhel 120° pokryje velkou plochu rovnoměrně, o kvalitu světla se starají čipy Philips. Životnost dosahuje až 90 000 hodin.

Tělo z hliníku odolá povětrnosti díky krytí IP66 a zvládne provoz od -40°C do +45°C, takže funguje v mrazu i v letním horku. Nastavitelný držák usnadní přesné nasměrování a napájení 100–277 V (50–60 Hz) zvládne běžnou i průmyslovou síť. Na reflektor se vztahuje záruka 5 let. Shrnuto: výkonné, odolné a příjemně svítící svítidlo pro náročné venkovní a sportovní instalace.

Reference — kde už reflektory svítí

Chcete jistotu, že to funguje v praxi? Vybrané reálné instalace našich zákazníků — klikněte a prohlédněte si je:

Stadion SK Slavia Praha
fotbalový stadion EdenSportovní hala Jablonec
LED osvětlení halyMultifunkční hřiště
Horní PoliceTělocvična TJ Bohemians
PrahaFitness KB Jičín
posilovnaSport Hotel pod Lipou
Roudnice n. Labem

Kompletní přehled: všechny realizace ->

Kolik ušetříte?

Teď, když víte, že to míří přesně a nezáří do očí — kolik vám to reálně vydělá:

Co k tomu přikoupit

Rozměry a hmotnosti — vejde se na váš držák?

Navigator se vyrábí v pěti výkonech. Celá řada dle technického listu; zvýrazněná je hlavní konfigurace:

Další možnosti a varianty — vše na objednávku

Celá řada Navigator se vyrábí na zakázku. Kromě hlavní konfigurace (nahoře) umíme dodat i následující varianty — napište si o ně a potvrdíme dostupnost a dodací lhůtu.

Nevíte, jaký výkon a optiku? Poradíme a připravíme nabídku — i se světelnou studií a dodací lhůtou.

Jak namontovat a zapojit — nastavitelný držák a přesné zamíření

Obava „zamířím to přesně a udrží to?" Navigator má nastavitelný držák (náklon 220°, otočení 360°) a hotový přívodní kabel. Připojení provede elektrikář. ? Před prací vždy odpojte napájení.

1 · Uchycení a nasměrování

1. Podle držáku vyznačte otvory, navrtejte a osaďte hmoždinky; přiložte reflektor s držákem a pevně přišroubujte do podkladu (nebo přes objímku na sloup do o64 mm). Základna je otočná 360°.
2. Nakloňte tělo do potřebného úhlu (rozsah 220°) a natočte na základně, ať světlo míří přesně na plochu.
3. Po nasměrování dotáhněte boční klouby, aby se poloha neměnila. Nikdy nezavěšujte reflektor za napájecí kabel.

2 · Zapojení do sítě

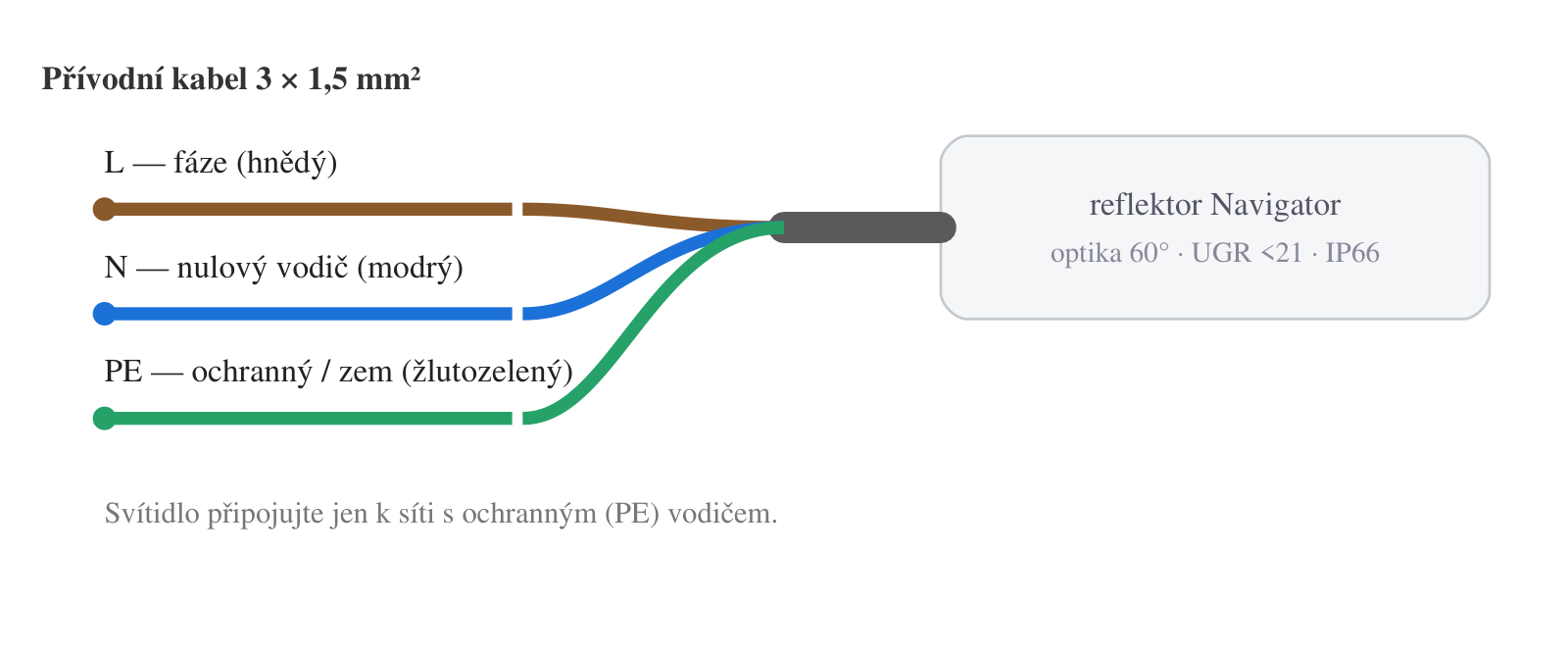

Ověřte, že napětí sítě odpovídá svítidlu (100–277 V), a připojte přívodní kabel (3 × 1,5 mm2) podle barev vodičů. Navigator má hotový přívodní kabel:

3 · Chci… -> co udělat (stmívání)

Instalaci a připojení smí provést pouze kvalifikovaný elektrikář. Před prací odpojte napájení, připojujte jen k síti s PE vodičem (třída I). ? Přívodní kabel nelze vyměnit — při poškození se svítidlo nesmí dále používat. Optiku občas očistěte (napřed odpojte napájení) měkkým hadříkem s neutrálním mýdlem. Nedívejte se dlouze do rozsvíceného svítidla ze vzdálenosti menší než 3 m. Podrobný postup v návodu k použití.

Poradíme vám — užitečné odkazy

Chcete se rozhodnout správně? Průvodci a rady na míru vašemu projektu:

Dokumenty ke stažení

Naše vlastní české dokumenty (bez cizího brandingu) — ke stažení přímo u produktu:

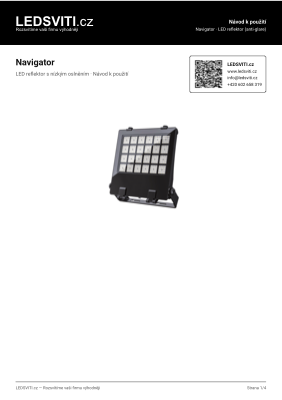

Návod k použitíPDF · 4 str.Stáhnout ?

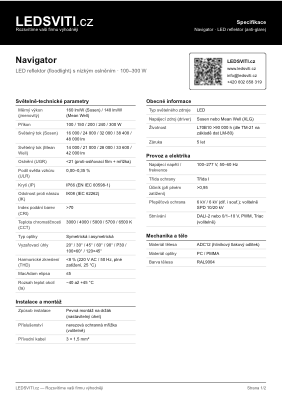

Technická specifikacePDF · 2 str.Stáhnout ?

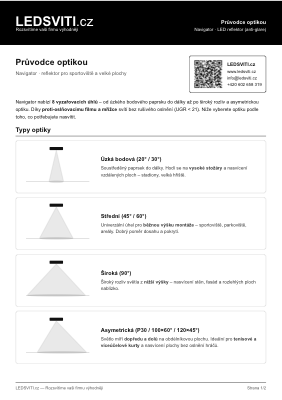

Průvodce optikouPDF · 2 str.Stáhnout ?

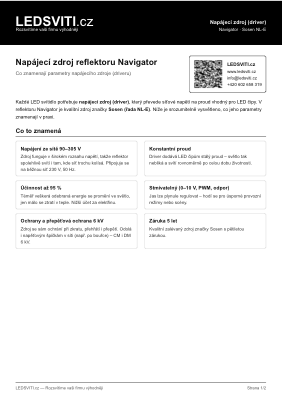

Datasheet driveru SosenPDF · 2 str.Stáhnout ?

Varianta s driverem Mean Well (XLG) má obdobné parametry. Certifikát CE/CB zašleme na vyžádání.
