Po celém světě existuje mnoho průmyslových parků. Silnice v parku musí být osvětleny, aby řidiči mohli bezpečně jezdit. Továrny a sklady v parku musí být osvětleny, aby pracovníci mohli lépe vykonávat svou práci. Parkoviště v parku musí být osvětlena, aby se usnadnila bezpečnost života a majetku. Skladový areál, provozní oblast v parku, je třeba osvětlit, aby se usnadnilo nakládání a vykládání pracovníků a přesun zboží. Tento článek vysvětluje především to, jak by měl být proveden návrh osvětlení a řízení osvětlení vnitřního pracovního prostoru továrny v průmyslovém parku a pracovního prostoru v okolí továrny.

Pracovní prostory uvnitř továrny: Velikost, struktura, prostředí a účel vnitřních prostor továrny se značně liší, což znamená, že pro různé průmyslové osvětlení neexistuje jednotné řešení. Pracovní oblast mimo továrnu: Obvodová struktura továrny má dva typy: poloviční uličku a plně otevřenou uličku. V případě poloviční uličky se můžete odvolat na vnitřní prostor. V případě plně otevřené obvykle používáme k dosažení osvětlení reflektory nebo pouliční osvětlení, rozdíl mezi nimi je poměrně velký. Proto je nutné použít návrh osvětlení.

Kromě toho bychom měli přijmout různé normy pro různá pracovní místa. Normy osvětlení pro různé pracovní úkoly si můžeme prohlédnout v normě EN12464-1. Vzhledem k omezenému prostoru zde nebudeme stručně uvádět příslušné normy osvětlení. V případě zájmu nás můžete kontaktovat a normy získat nebo se podívat na oficiální webové stránky normy EN.

Nvarhy_osvetleni_skladu_hal

Problémy průmyslového osvětlení

Osvětlení nesplňuje požadavky na práci (příliš vysoký nebo příliš nízký výkon): Nedostatečný výkon vede k nedostatečnému osvětlení, což nepřispívá ke zvýšení efektivity výroby a bezpečnosti provozu. Příliš vysoký výkon vede k příliš jasnému prostředí, což vede k plýtvání zdroji.

Výška budovy vede k nedostatečnému jasu: Rozsah průmyslových areálů je obvykle 4 až 12 metrů a do vyšších se může dostat 20 metrů a více. Osvětlenost svítidla bude ovlivněna výškou jeho instalace, čím vyšší je strop, tím nižší je celková osvětlenost. V tomto okamžiku buď zvýšíme příkon svítidel, nebo snížíme instalační výšku svítidel.

Ochranné vlastnosti svítidel nesplňují požadavky: Pro prašná, vlhká, hořlavá a potenciálně výbušná prostředí musíme zvolit vysoký stupeň krytí IP (stupeň ochrany), abychom zajistili, že splňují normy pro bezpečnost osvětlení. Pokud úroveň IP není dostatečná, životnost výbojek se zkrátí a dojde k vážným nehodám.

Vypněte nebo zakažte oslnění: Osvětlovací systémy mají zásadní význam pro zastavěné prostředí a zajišťují dostatečnou viditelnost v interiéru i v noci. Špatně umístěná průmyslová svítidla však mohou způsobovat oslnění, které může mít různý charakter - od nepříjemného pocitu až po zhoršené vidění. Zjednodušeně lze oslnění definovat jako zrakové potíže, které se vyskytují, když je v přímém zorném poli jasný a koncentrovaný zdroj světla. Oslnění vytváří v zorném poli vjem jasu, kterému se lidské oko nedokáže přizpůsobit, což má za následek nevolnost, nepohodlí a dokonce ztrátu zraku. Vznik oslnění přímo souvisí s optickou konstrukcí, výškou instalace, uspořádáním a prostředím používání svítidel.

Pro osvětlení dílen

Tovární budovy mají obvykle ocelové konstrukce a vysoké stropy. Hlavním důvodem je krátká doba výstavby, která může snížit investice do mzdových nákladů. Současně je uspokojivá protipožární ochrana a odolnost proti korozi. Kromě toho jsou domy s ocelovou konstrukcí snadno recyklovatelné a mají malý dopad na životní prostředí. Proto jsou ocelové konstrukce široce používány a vždy byly volbou výrobních dílen, skladů atd. pro montáž a pravidelné skladování všeobecných strojů. Níže se zabýváme pouze pokyny pro návrh osvětlení pro použití výškových svítidel ve výrobních dílnách v obecném prostředí.

Rozvržení osvětlení dílny

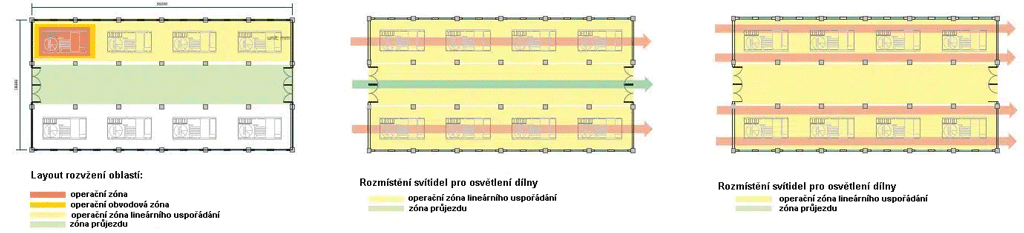

Obecně lze říci, že výrobní suroviny nebo zařízení jsou umístěny v provozním prostoru (jak je znázorněno v červeném rámečku na obrázku níže) a přilehlý prostor (jak je znázorněno v oranžovém rámečku na obrázku níže) je okolí provozu. Oblast pokrytá lineárním uspořádáním těchto dvou oblastí (jak je znázorněno ve žlutém rámečku níže) je klíčovou oblastí vysokého osvětlení a uspořádání svítidel je zpravidla přímo nad touto oblastí (jak je znázorněno červenou šipkou na obrázku níže). Kromě toho je zpravidla třeba zajistit osvětlení také uličky v pracovní oblasti (jak ukazuje zelená šipka na obrázku níže). Požadavky na osvětlení uličky samozřejmě nejsou vysoké a svítidla v pracovním prostoru mohou zajistit určité osvětlení uličky, takže někdy nemusíme instalovat další svítidla uličky (jak je znázorněno na pravém obrázku níže).

Layout-rozvrzeni-osvetleni-LED-sviti-cz

Prostor osvětlení dílny

Požadavky na osvětlení pracovního prostoru nad zařízením jsou obecně přísnější než požadavky na osvětlení uličky. Když se snažíme instalovat svítidlo s vysokým výložníkem, mělo by být více svítidel umístěno ve žluté oblasti (to znamená, že rozestupy jsou menší), zatímco v zelené oblasti by mělo být instalováno méně svítidel (to znamená, že rozestupy jsou větší). Například na obrázku níže je vzdálenost mezi svítidly v pracovní oblasti L, zatímco vzdálenost mezi svítidly v oblasti uličky je 2L. Vzdálenost a polohu mezi instalovanými svítidly highbay lze samozřejmě určit podle aktuální situace. Například poloha závěsného bodu na ocelové konstrukci někdy určuje, že poloha uspořádání svítilen je pevná. Nebo osvětlení pracovního prostoru může zakrýt osvětlení průchodu, aniž by to ovlivnilo jeho vlastní potřeby, pak nepotřebujeme samostatné osvětlení průchodu (jako na pravém obrázku níže).

Prostor-osvětlení-dílny-LEDsviti-cz

Výška osvětlení dílny

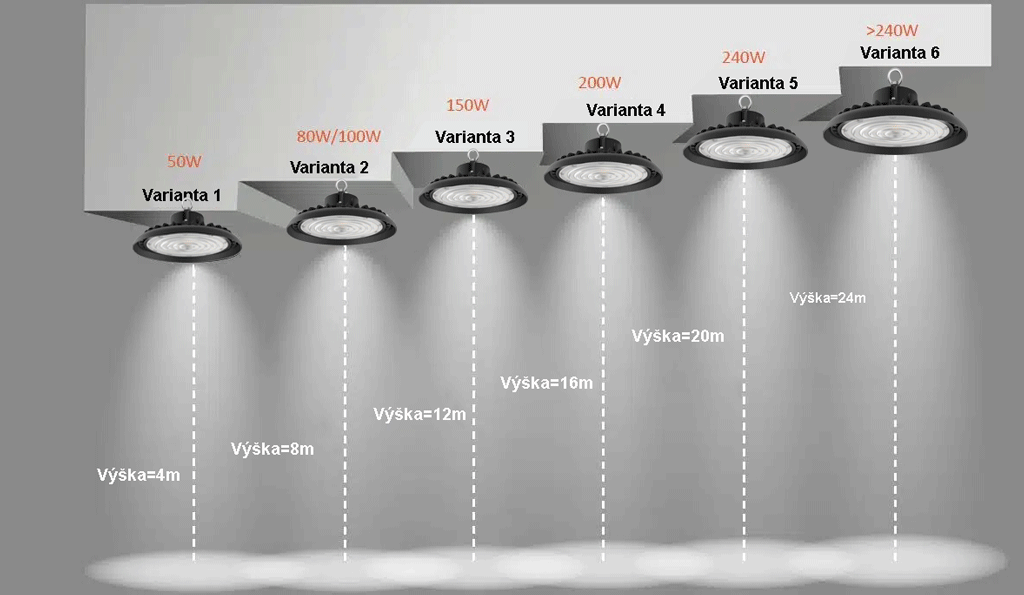

Továrny mají obvykle různou výšku v závislosti na provozním projektu, proto by měl být výkon (světelný tok) instalovaného výškového osvětlení upraven podle vzdálenosti mezi stropem a zemí, aby bylo dosaženo nejlepšího světelného efektu. Na obrázku níže uvádíme možnosti výkonu odpovídající různým výškám podlahy (zde předpokládáme, že světelná účinnost všech výbojek je přibližně 150 lm/W). Obecně platí, že čím vyšší je instalační výška, tím větší výkon svítidla potřebujeme. Samozřejmě, že pokud se interval instalace a požadavky na intenzitu osvětlení liší, musíme odpovídajícím způsobem upravit příkon svítidel, což nelze zobecnit.

vyska-osvetleni-dilny

Pro osvětlení venkovních prostor (dílna nebo skladový areál)

Použití pro osvětlení polootevřených prostor a chodeb

Pro osvětlení tohoto typu prostoru se domníváme, že uspořádání LED svítidel lze provést s ohledem na vlastnosti osvětlení vnitřního pracovního prostoru. Hlavní rozdíl spočívá v tom, že osvětlení této oblasti se zpravidla provádí v noci, takže intenzita osvětlení nemusí být tak vysoká jako u vnitřního osvětlení. Obecně stačí 100 lx.

Aplikace osvětlení nakládacích a vykládacích doků:

V továrnách jsou obvykle prostory určené k nakládání a vykládání zboží. Svítidla v této oblasti jsou obvykle instalována na vnějších stěnách budov. Když se v některých oblastech provádí nakládka nebo vykládka v noci, potřebujeme rozsvítit některá svítidla, abychom dosáhli pracovního jasu pro pracovníky při jejich práci. Když se v oblasti nepracuje z důvodu počasí nebo jiných důvodů, nejsou zde žádné nakládací stroje a vozidla, je nutné rozsvítit pouze světla pro pěší personál ve službě. Jedná se hlavně o řízení osvětlení, proto jej zde nebudeme příliš stručně představovat. Promluvme si o výběru aplikace výšky, rozteče a úhlu instalace ve venkovním prostoru továrny.

Výška venkovního osvětlení

Obecně platí, že výška instalace svítidel ve venkovním prostoru přímo souvisí s výškou stropu/výškou stěny, která se obvykle pohybuje kolem 4 až 8 metrů. U nižších stropů to mohou být přibližně 3 metry, u vyšších stropů 10 až 12 metrů. Naše společnost LEDsviti.cz se domnívá, že výška by měla být co nejvyšší, pokud to situace dovolí. Existují dva hlavní důvody:

  • 1. Vyhněte se oslnění způsobenému příliš nízkou výškou instalace.
  • 2. Čím vyšší je instalační výška, tím rovnoměrnější je obecně osvětlení, což je příznivé pro nakládací a vykládací operace.

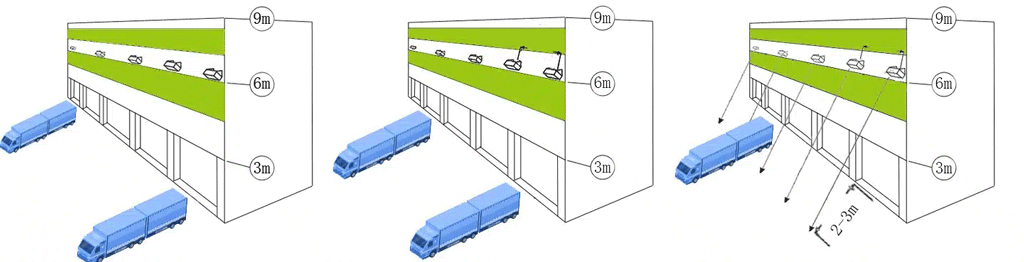

Na obrázku níže doporučujeme, aby instalace po obvodu zařízení byla 6 metrů. Samozřejmě, pokud je instalace vhodná, můžeme zákazníkům doporučit i instalaci svítidel ve výšce 8 metrů.

Výška-venkovního-osvětlení_LEDsviti

Prostor venkovního osvětlení

Pro dosažení lepší rovnoměrnosti osvětlení obecně doporučujeme, aby vzdálenost mezi svítidly byla přibližně 2 až 3 násobkem instalační výšky, pokud budou svítidla instalována. Pokud je spektrální provedení svítidla přiměřené, může nastavení rozteče dosáhnout 3 - 4 násobku instalační výšky. Samozřejmě, pokud je osvětlení potřebné pro provoz nákladového prostoru vysoké, můžeme nejen zvýšit výkon, ale také vhodně zkrátit instalační vzdálenost. Obvykle musíme volit mezi zvýšením příkonu nebo zkrácením instalační vzdálenosti, takže při vysoké instalační výšce budeme mít více možností a při simulaci osvětlení to bude praktičtější.

Úhel vyzařování (záměrný bod) venkovního plošného osvětlení

Když jsou výška instalace a rozteč pevně stanoveny, správně nastavíme úhel sklonu instalace svítidla. Obecně platí, že tento úhel by měl být nižší než 30 stupňů. Samozřejmě pokud použijeme asymetrické spektrum (dopředu vrhající optiku), výška instalace je dostatečně vysoká a zpětný vrh světla lampy je téměř zanedbatelný, můžeme úhel sklonu nastavit na 0. V této ideální situaci je osvětlení velmi rovnoměrné, s menším světelným znečištěním a menším oslněním. Pokud jde o praktické použití, domníváme se, že úhel by se měl pohybovat kolem 20 stupňů. Díky tomu bude podsvícení dosahovat do prostoru nakládky a vykládky namísto ke stěně a rozsah vyzařování bude širší, aby se omezily tmavé skvrny, které mohou způsobit nehody. Zároveň můžeme v rozumném rozsahu kontrolovat světelné znečištění a oslnění.

Úhel-vyzařování

Závěrem

Výše jsme představili záležitosti, kterým je třeba věnovat pozornost při návrhu osvětlení průmyslových parků, hal, skladů a doufáme, že je každý může využít v budoucích aplikacích, aby lépe sloužily jeho vlastním projektům. Průmyslových parků je mnoho a společnost LEDsviti.cz je odhodlána sloužit více zákazníkům a poskytovat jim komplexní služby v oblasti osvětlení. Naše výrobky zahrnují světla s vysokým osvětlením, veřejné světla, zahradní světla, která mohou uspokojit potřeby osvětlení většiny průmyslových parků, včetně osvětlení dílen, osvětlení vykládacích prostor, osvětlení vnitřních komunikací a osvětlení parkovišť. Kromě toho poskytujeme také služby v oblasti návrhu osvětlení. Pokud máte k dispozici výkresy projektu, požadavky na osvětlení a osvětlené oblasti, zajistíme návrh osvětlení a doporučíme zákazníkům vhodná svítidla na základě různých norem osvětlení nebo individuálních potřeb zákazníků. Zákazníci si mohou komplexně vybrat vlastní řešení osvětlení prostřednictvím návrhu osvětlení a našich svítidel. Spojte se s námi nyní, stačí nám jednoduše napsat na info@ledsviti.cz
