Osvětlení domácího fotbalového stadionu SK Slavia Praha podle směrnic UEFA

Domácí stadion SK Slavia Praha v pražském Edenu jsme osvětlili 206 LED svítidly naší značky LEDsviti s inteligentním řízením Loxone. Původní výbojkové osvětlení odpovídalo úrovni D podle UEFA Lighting Guide 2016, nové splňuje nejvyšší úroveň A, což potvrdilo akreditované měření. V článku popisujeme zadání, zvolené řešení, výsledky i překážky, které jsme během realizace museli vyřešit.

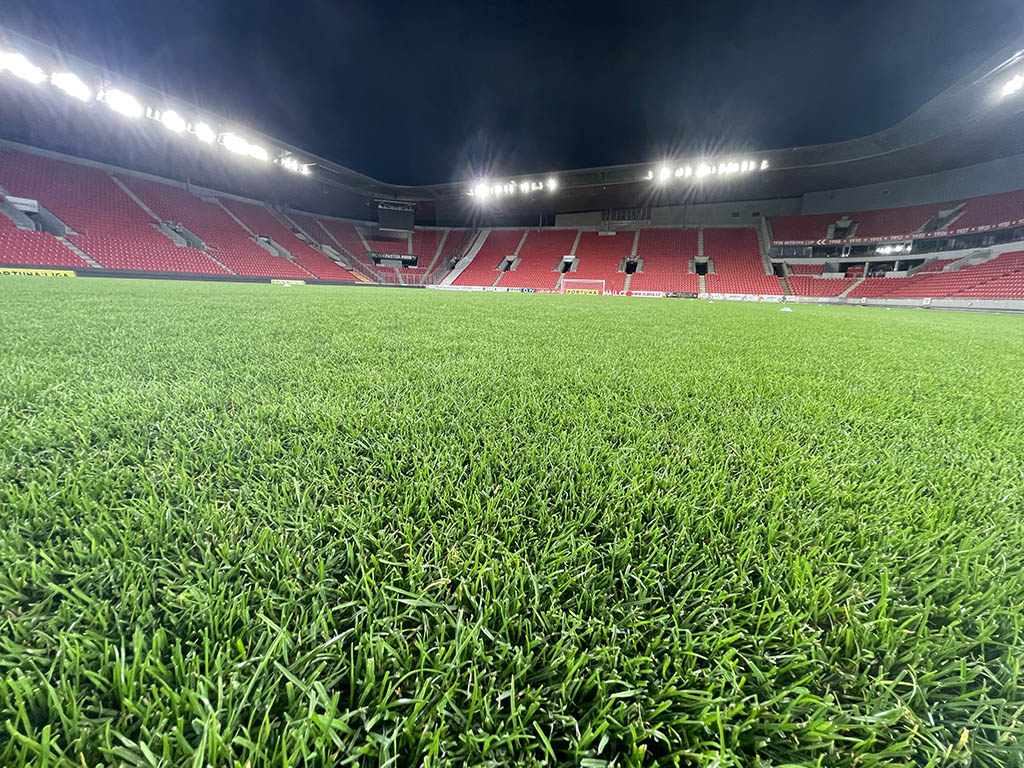

Fotbalový stadion SK Slavia Praha v Edenu osvětlený novými LED svítidlyNové LED osvětlení nad hrací plochou stadionu v EdenuStadion v Edenu s LED svítidly podél střešní konstrukceStadion v Edenu se současným označením Fortuna a panoramatem Prahy v pozadíPanoramatický pohled na hrací plochu a tribuny stadionu v Edenu za soumraku

Nejen v Česku, ale i po celém světě nás reprezentuje dobře známý fotbalový tým SK Slavia Praha. Věrní fanoušci červenobílých barev dobře vědí, kde se nachází domácí stadion klubu v pražském Edenu, který v době realizace nesl název Fortuna Arena. Možná si tento sportovní areál pamatujete spíše pod staršími názvy Eden Aréna nebo Synot Tip Aréna. Na hrací ploše v pražských Vršovicích se odehrála už spousta důležitých zápasů a sportovních akcí. K největším událostem patřil například Superpohár UEFA 2013 nebo finále Poháru FAČR 2014.

Měli jsme tu obrovskou čest podílet se na projektování a instalaci nového osvětlení tohoto nejmodernějšího fotbalového stadionu v srdci Evropy. Jak celý projekt probíhal? Provázely nás nějaké komplikace? Jaké druhy osvětlení a řídicí techniky jsme použili? Podívejte se na nejzajímavější střípky z této vydařené akce, které jsme pro vás sepsali v následujícím článku.

Největší stadion v České republice

Stadion v Edenu není obyčejným fotbalovým hřištěm. V době realizace šlo o největší fotbalový stadion na území České republiky. Jeho hrací plocha má rozměry 105 × 68 metrů a zápasy se hrají na vyhřívaném trávníku. Stadion pojme až 20 800 diváků, z toho pro 19 370 fanoušků jsou připravena krytá místa k sezení. Celkem má stadion šest podlaží. V areálu najdete kromě samotného hřiště a tribun také restaurace, hotel a řadu obchodů.

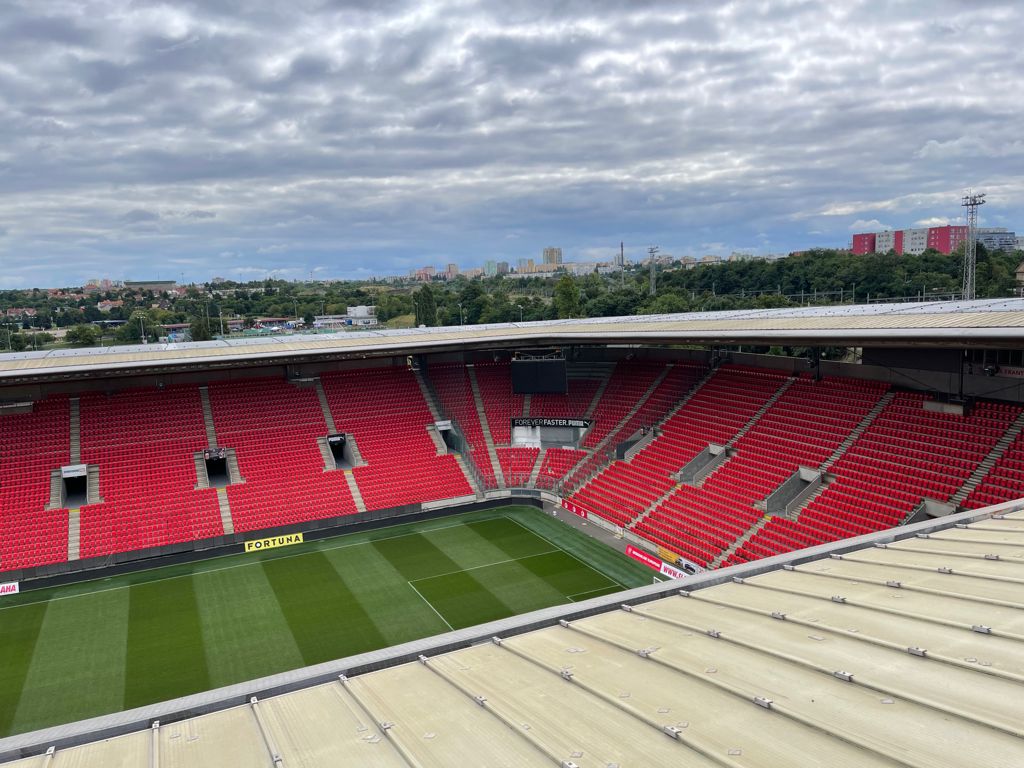

Vstupní prostory areálu stadionu v Edenu s fanouškovským muzeem Slavia

Protože šlo o nevšední projekt, bylo pro nás velkou ctí podílet se na modernizaci osvětlení a řídicích technologií pro takového giganta, kterým Fortuna Arena jako nejmodernější fotbalový stadion v České republice bezesporu je. Velké stadiony mají specifické nároky: světlo musí vyhovět hráčům na hřišti, divákům na tribunách i televizním kamerám, a přitom nesmí oslňovat ani obtěžovat okolí.

Zadání: osvětlení podle UEFA úrovně A

Před nějakým časem se společnost Eden Arena a.s. rozhodla pro zcela nový projekt a modernizaci vysloužilého a zastaralého osvětlení stadionu. Vše staré potřebuje jednoho dne kvalitní renovaci. Bylo zapotřebí nahradit staré výbojky Thorn Mundial lepším, modernějším, účinnějším a úspornějším osvětlením, čemuž LED svítidla naší vlastní značky LEDsviti odpovídají nejlépe. LED svítidla oproti neefektivním výbojkám nabízejí především lepší podání barev, nízké oslnění, neblikající chod a také úsporné řešení spotřeby energie, což je při stále rostoucích cenách energií zásadní.

Když jsme v LEDsviti dostali poptávku na tento projekt a realizaci osvětlení stadionu, bylo to pro nás, přestože jsme zkušení profesionálové v oblasti LED osvětlení, velkou výzvou. A takové projekty realizujeme velmi rádi. Vytvoření světelného projektu pro největší fotbalový stadion v Čechách ale samozřejmě není jen tak.

Směrnice UEFA Lighting Guide 2016

Ještě než jsme se pustili do plánování projektu a samotné instalace, museli jsme se seznámit s velmi přísnými směrnicemi hlavní řídicí organizace evropského fotbalu – UEFA. Tato fotbalová asociace má kromě řady dalších aktivit na starosti také vydávání přesných pokynů a požadavků na osvětlení velkých fotbalových stadionů, jako je stadion v Edenu. Instalace osvětlení se proto rozhodně nekonala jen podle našich představ.

Celý projekt osvětlení stadionu vznikl na základě jasně daných parametrů a směrnic UEFA Lighting Guide 2016, které rozdělují osvětlení stadionů do čtyř hlavních úrovní – A, B, C a D. Každá úroveň má své specifické parametry a požadavky na osvětlení, které musí být splněné a prokazatelné přímo fotbalové asociaci UEFA. Úroveň A je nejvyšší.

U stadionů s televizními přenosy nestačí, aby byl trávník dostatečně osvětlený shora. Rozhodující je i svislá osvětlenost směrem ke kamerám, tedy to, jak dobře jsou osvětlení hráči z pohledu kamery, a také rovnoměrnost osvětlení po celé hrací ploše. Kamery navíc snímají i zpomalené záběry, na kterých se jakékoli blikání světla okamžitě projeví. Proto se u stadionů sleduje i stabilita světla a index podání barev.

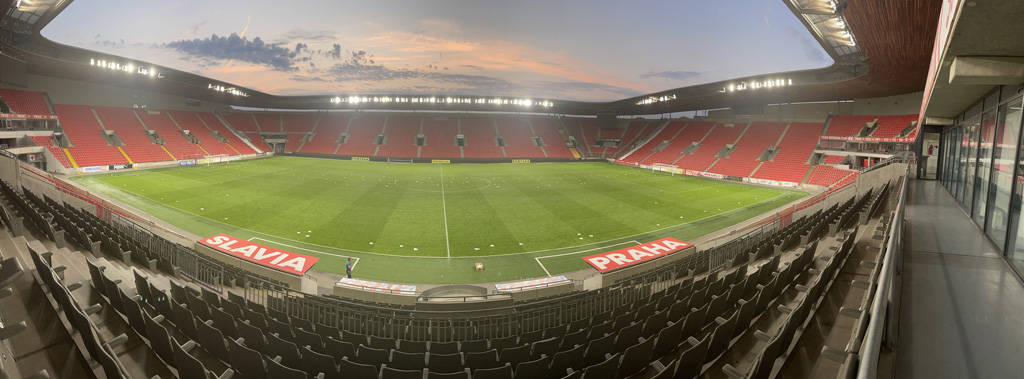

Směrování LED světlometů na hrací plochu fotbalového stadionu

Požadavky hráčů, diváků a médií

Při plánování rozmístění svítidel na stadionu bylo důležité zajistit, aby nainstalované osvětlení poskytovalo velmi dobré a komfortní podmínky odpovídající světelné úrovni A. Prioritou jsou samozřejmě hráči, diváci i televizní společnosti, kteří potřebují zápasy hrát, sledovat a přenášet bez překážek. Média, jako jsou televizní štáby a fotografové, potřebují perfektní světelné podmínky pro co nejlepší záběry a fotografie. Proto se musí dodržet i přísné podmínky natočení a umístění světlometů, aby se předcházelo nepříjemnému oslňování. Všechny tyto požadavky jsme museli při plánování osvětlení zohlednit a celé řešení jim přizpůsobit.

Řešení: projekt, svítidla a řízení Loxone

Ještě než jsme osvětlení obřího stadionu nainstalovali, bylo nutné navrhnout celý projekt svítidel pro arénu. Běžné projekty, například do domácností, se připravují o poznání snáz. V tomto případě jsme museli zohlednit mnoho požadavků navíc, které určuje přímo fotbalová asociace UEFA.

Naším úkolem nebylo jen vytvořit světelný projekt a osvětlení nainstalovat. Zajistili jsme také demontáž a úpravu stávajících rozvaděčů. Stará výbojková svítidla bylo nutné před instalací nového osvětlení odpojit a demontovat. Postarali jsme se také o jejich ekologickou likvidaci.

Montáž nových LED svítidel na střešní konstrukci stadionu v Edenu

Tým a harmonogram

Na celém projektu i realizaci osvětlení jsme pracovali přibližně dva měsíce. O projekt osvětlení se starali tři naši nejlepší projektanti. Na samotné instalaci se podílela naše společnost LEDsviti spolu se třemi subdodavateli. Instalaci nových světlometů jsme dokončili v červenci 2021.

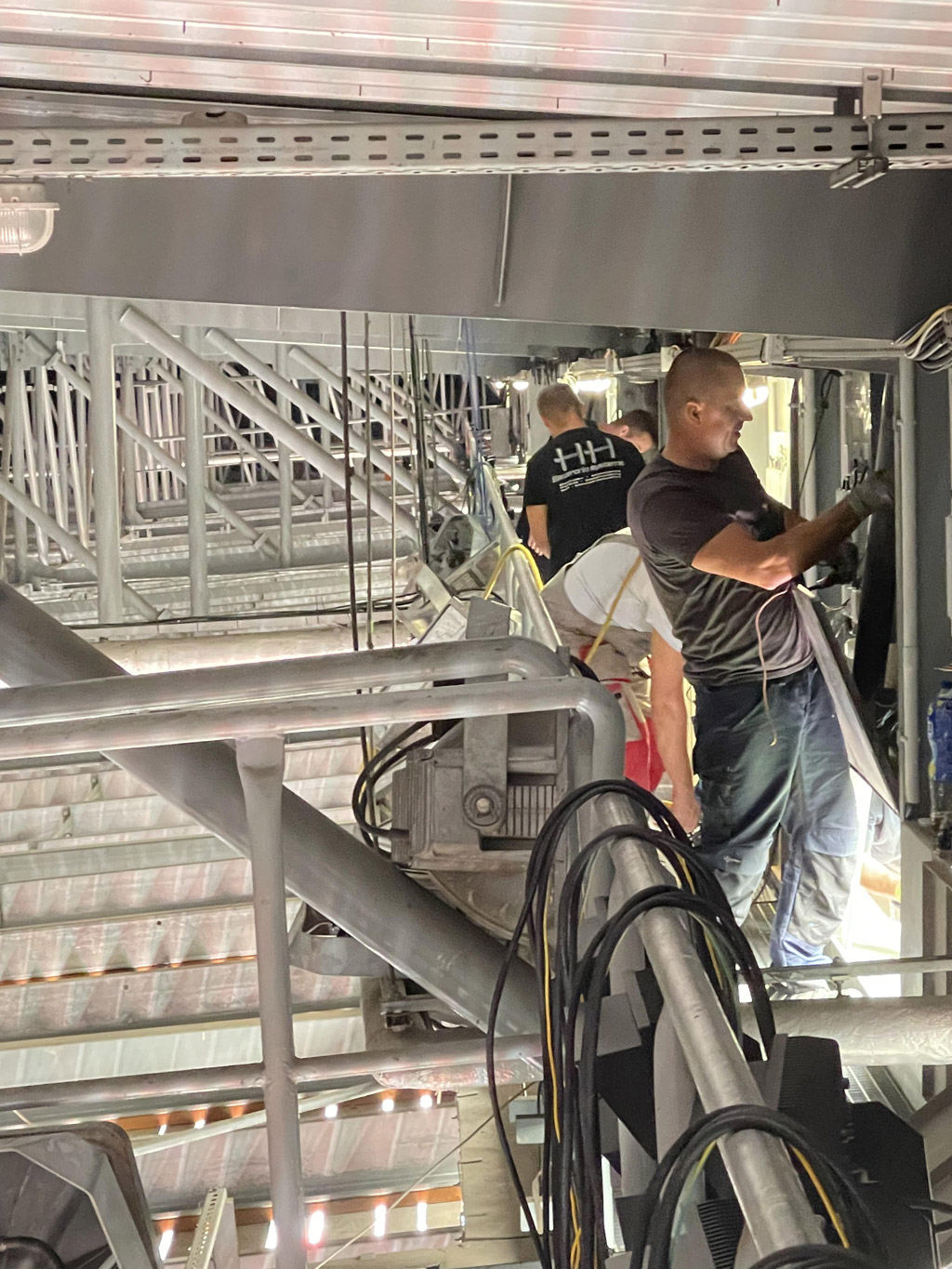

Technici LEDsviti při instalaci nových LED světlometů do střešní konstrukce stadionu

Svítidla: čtyřmodulové LED světlomety 1 200 W

Při plánování jsme se shodli, že nejvhodnějšími svítidly pro stadion budou čtyřmodulová světla naší vlastní značky LEDsviti. Každý modul tohoto svítidla má výkon 300 W, jedno svítidlo tedy disponuje úctyhodným výkonem 1 200 W. Moduly jsou osazené čipy CREE a napájené zdroji nejvyšší třídy značky Inventronics se 7letou zárukou, řízením 0–10 V a extrémní stabilitou napětí.

Nová LED svítidla upevněná podél střešní konstrukce stadionu v Edenu

Výkonné světlomety s přesnou optikou mají u stadionů zásadní význam. Umožňují soustředit světlo na hrací plochu, dosáhnout rovnoměrného osvětlení a zároveň omezit světlo, které by mířilo mimo hřiště nebo do očí hráčů a diváků. Další typy svítidel pro hřiště a stadiony najdete v kategorii LED osvětlení pro sportoviště a mezi LED reflektory.

Inteligentní řízení Loxone

Jako řídicí techniku jsme zvolili inteligentní systém značky Loxone, jehož je naše společnost hrdým Loxone Silver partnerem. Co to znamená? Tato certifikace nám umožňuje garantovat technickou způsobilost pro návrh a realizaci projektů, poradenství a následnou bezchybnou péči o zákazníky v oblasti profesionálního řízení osvětlení. Více o partnerství se dočtete v článku Naše společnost se stala Loxone Silver partnerem.

Jako hlavní řídicí jednotku jsme použili Loxone Miniserver, který je skvělou volbou pro malé i velké projekty. Miniserver disponuje 8 digitálními vstupy i výstupy na 24 V DC a má 4 analogové vstupy 0–10 V. Vlastní software je jeho součástí a je možné ho upevnit na DIN lištu. Miniserver dále disponuje technologií Loxone Air, díky které lze připojit i bezdrátová zařízení, a právě tato výhoda může ušetřit kabeláž.

Dalším prvkem, který jsme pro inteligentní řízení osvětlení zvolili, je AO Extension, rovněž od značky Loxone. Toto rozšíření vysílá analogové řídicí signály v rozhraní 0–10 V. AO Extension je plně kompatibilní s Miniserverem a obě zařízení k sobě padnou jako ulitá. Společně dokážou inteligentně řídit chod celého osvětlení a významně se podílejí na jeho úspornosti.

Proč 0–10 V místo DALI

Původně bylo smluveno, že se celý systém osvětlení bude řídit sběrnicí DALI. To ale nakonec kvůli čipové krizi nebylo možné, a proto byla po vzájemné dohodě zvolena rychlejší varianta řízení světel – technika 0–10 V. Obě technologie umožňují stmívání. DALI je digitální sběrnice, která umožňuje adresovat jednotlivá svítidla a číst jejich stav. Řízení 0–10 V je analogové: velikost řídicího napětí určuje úroveň jasu svítidla nebo skupiny svítidel. Pro stmívání a přednastavené scény na stadionu je řízení 0–10 V plně dostačující. Rozdíly obou systémů podrobněji popisuje průvodce Jak vybrat správný DALI systém a osvětlení.

Ovládání, stmívání a režimy

K ovládání svítidel jsme zvolili kvalitní iPad, na kterém lze pohodlně řídit i stmívat celé osvětlení odkudkoli ze stadionu. Stmívatelnost svítidel je velmi důležitá pro tak komerčně využívaný prostor, jakým stadion v Edenu je. Stmíváním lze docílit požadované atmosféry, která se může během zápasu nebo jiné sportovní akce několikrát změnit. Díky stmívání v rozsahu 0–10 V lze také výrazně snížit spotřebu celého osvětlovacího systému.

Náklady na provoz LED osvětlení lze snížit i pomocí přednastavených režimů osvětlení. S inteligentním systémem Loxone lze nastavit i potřebný výkon svítidel, který se u každé aktivity liší. Například pro údržbu trávníku stačí nastavit osvětlení do režimu nižšího výkonu, kdežto pro trénink a samotné zápasy je vhodné přepnout svítidla do režimu vysokého výkonu. Jednotlivé režimy lze uložit a jednoduše používat podle potřeby. Komfortnější ovládání světel si lze těžko představit.

Výsledek: původní osvětlení vs. nové

Původní osvětlení stadionu splňovalo parametry odpovídající pouze úrovni D podle směrnic UEFA Lighting Guide 2016. Nová světla a řídicí jednotky jsme naplánovali a nainstalovali tak, aby splňovala požadavky UEFA Lighting Guide, Level A, tedy nejvyšší možnou třídu osvětlení. To, že nové osvětlení opravdu odpovídá úrovni A a splňuje požadovanou hladinu osvětlení podle UEFA, jsme nakonec doložili akreditovaným měřením s certifikátem.

Parametr Původní osvětlení Nové osvětlení
Zdroj světla výbojky Thorn Mundial LED svítidla LEDsviti, čipy CREE, zdroje Inventronics
Počet svítidel 180 206
Úroveň podle UEFA Lighting Guide 2016 D A (doloženo akreditovaným měřením)
Index podání barev – Ra 92,4
Blikání časté problémy s blikáním flicker-free
Náběh na plný výkon přibližně půl hodiny téměř okamžitě
Řízení – Loxone, stmívání 0–10 V, ovládání z iPadu
Úspora příkonu až 110 kW

Před instalací nového osvětlení měl stadion méně svítidel. Původních výbojek bylo 180, nových LED svítidel je nyní na stadionu 206. Po naší instalaci jsou světla lépe rozmístěná a je jich o poznání více. Fotbalový stadion měl před naší instalací hůře osvětlené rohy, kde byla i velmi tmavá a neosvětlená místa. I to jsme napravili a neosvětlené kouty jsou pryč.

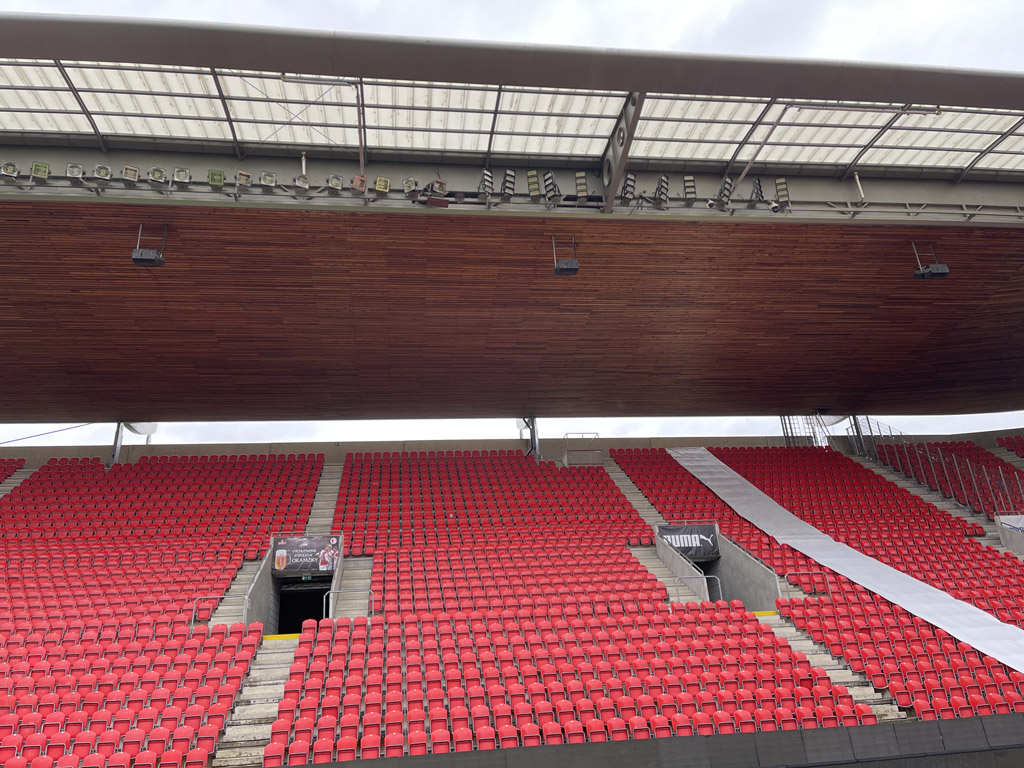

Srovnání původního výbojkového a nového LED osvětlení stadionu

U původního osvětlení byly časté problémy s blikajícími světly. To nebylo příjemné divákům, kterým blikání kazilo zážitek ze hry, ani kameramanům, kteří musí vždy zajistit kvalitní televizní přenos zápasu. Staré blikající výbojky jsme nahradili výkonnými LED svítidly s moduly osazenými čipy CREE, které napájejí zdroje Inventronics s extrémní stabilitou napětí. Díky tomu dokážou nepříjemné blikání úplně eliminovat, jsou takzvaně flicker-free.

Index podání barev jsme dokázali zvýšit na vynikajících Ra 92,4. Index podání barev (CRI, Ra) udává, jak věrně světlo zobrazuje barvy ve srovnání s přirozeným světlem; maximum je 100. S takovou hodnotou vnímá divák barvy na hřišti velmi reálně, téměř stejně jako za přirozeného denního světla. Vysoká hodnota je důležitá i pro televizní přenos, protože kamery pak zachytí barvy dresů a trávníku věrně. Co CRI znamená, vysvětluje článek Co je to CRI.

Výhody nového osvětlení

Za jednu z největších výhod považujeme zmíněný inteligentní systém Loxone, který nové osvětlení na fotbalovém stadionu řídí. Řídicí systém se stará o postupný náběh svítidel. Omezuje také nárazový proud při spuštění všech svítidel najednou, aby nebyl příliš vysoký. Při zapnutí velkého množství LED zdrojů najednou totiž vzniká krátký proudový ráz, který by mohl vybavovat jističe. Postupné spínání skupin svítidel tomu spolehlivě předchází.

Staré výbojky, které tvořily původní osvětlení stadionu, nabíhaly velmi zdlouhavě. Než se staré osvětlení rozsvítilo naplno, trvalo to přibližně půl hodiny. To je strašně dlouhá doba v porovnání s LED osvětlením, které po sepnutí nabíhá téměř okamžitě. Okamžitý start oceníte i při krátkém výpadku napájení během zápasu: LED svítidla se rozsvítí ihned, zatímco výbojky musí nejprve vychladnout.

  • Úspora energie – výměnou výbojek za nové LED osvětlení jsme dosáhli úspory příkonu až 110 kW, což výrazně snížilo i náklady na elektřinu.
  • Pohodlné ovládání – osvětlení lze řídit z tabletu i z mobilního telefonu.
  • Delší životnost – nové LED osvětlení má mnohem delší životnost než původní výbojky.
  • Lepší podmínky pro média – perfektní podání barev, neblikající světlo a vyšší intenzita osvětlení usnadňují práci televizním štábům, kameramanům i fotografům, kteří tak vytvoří mnohem lepší snímky i záběry ze sportovních utkání.
  • Šetrnost k životnímu prostředí – ekologie je stále častěji jednou z hlavních priorit při rozhodování. Ať už se rozhodujeme o nákupu osvětlení, nebo třeba automobilu, žádanější je vždy varianta šetrnější k životnímu prostředí. LED světla neobsahují rtuť. Výbojky použité v původních svítidlech naopak obsahují nebezpečnou rtuť, která může velmi nepříznivě ovlivnit přírodu i lidské zdraví.

Hrací plocha a tribuny stadionu v Edenu nasvícené novými LED světlomety

Proč na LED přecházejí i další sportovní areály, shrnuje článek Proč sportovní stadiony přecházejí na LED osvětlení.

Překážky během realizace

Při tak velkém projektu by bylo divné, kdyby se během realizace nevyskytly žádné překážky. A protože dokážeme jít s barvou ven a přiznat, že ne vždy jde vše přesně podle plánu, popíšeme vám i ty černé chvilky, které nás během projektu provázely.

Zpožděná dodávka svítidel

První překážka se objevila tisíce kilometrů od pražských Vršovic. Dodávka svítidel, která k nám putovala až z daleké Asie, se nejprve zpozdila kvůli úpravám a vytíženosti železničních tratí a ucpanému průplavu. Rekonstrukce železnic se nám nevyhnuly ani v sousedním Polsku, což vedlo k dalšímu čekání na zásilku světel.

Sítě proti ptactvu

Když jsme se konečně ke svítidlům dostali a doufali, že žádné další potíže už nenastanou, čekal nás další boj, tentokrát se sítěmi proti ptactvu. Ty deformovaly světelný tok svítidel už u zdroje. Celý systém osvětlení jsme proto museli několikrát přestavět, aby svítidla fungovala správně.

Nízká montážní výška a oslnění

Mysleli jsme si, že problémy jsou zažehnány. Bohužel předčasně. Vyřešit jsme museli ještě velmi nízkou výšku umístění svítidel. Na stadionech bývají světlomety často instalované na stožárech. Na stadionu v Edenu ale byla požadována jejich instalace podél střešní konstrukce. Bylo tedy jasné, že budeme muset zápasit s velkou mírou oslnění. Čím níž svítidlo je, tím víc se jeho paprsek blíží vodorovnému směru a tím snáz oslní hráče i diváky. I tento problém jsme ale nakonec zvládli vyřešit a mohli jsme si oddechnout, protože další komplikace už naštěstí nenastaly.

Tip: Plánujete osvětlení hřiště nebo stadionu? Postup výběru svítidel a požadavky na jednotlivé úrovně soutěží najdete v průvodci Komplexní průvodce osvětlením fotbalových stadionů. Pro menší sportoviště platí norma ČSN EN 12193.

Pár slov závěrem

Na závěr bychom ještě jednou rádi poděkovali za svěření tak důležitého projektu naší společnosti LEDsviti. Věříme, že s novým LED osvětlením budou spokojení nejen fanoušci, celý domácí fotbalový tým SK Slavia Praha a ostatní fotbalové kluby, ale také majitelé stadionu i média, kterým naše osvětlení bude přinášet jen pozitivní zážitky z fotbalových utkání i dalších akcí na stadionu. Realizace projektu takových rozměrů rozhodně není nic jednoduchého. Jsme velmi rádi, že se nám vše podařilo úspěšně dokončit a vytvořit lepší, modernější, chytřejší a úspornější světelné podmínky pro největší fotbalový stadion v České republice.

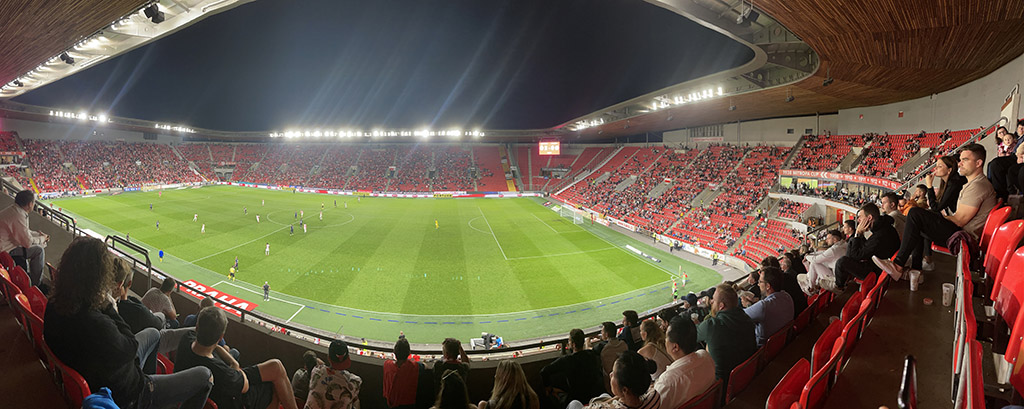

Zápas pod novým LED osvětlením stadionu v Edenu

Chcete také osvětlit své fotbalové hřiště podle UEFA?

Pokud potřebujete naprojektovat, realizovat nebo zakoupit osvětlení pro své sportoviště, hřiště, sportovní halu nebo jakékoli jiné prostory, neváhejte nás oslovit e-mailem na info@ledsviti.cz. Obratem se vám budeme věnovat. Váš projekt společně probereme, naplánujeme a dovedeme do úspěšného konce.

S LED technologiemi pracujeme už řadu let. Máme zkušenosti s prodejem kvalitních LED svítidel, spolupracujeme pouze s ověřenými výrobci a máme vlastní výrobu LED osvětlení. V našem týmu jsou profesionální projektanti, kteří osvětlení domácnosti, podniku i sportoviště naplánují do posledního detailu. V oblasti LED osvětlení vám rádi poskytneme poradenství a díky šikovným kolegům vaše LED světla také nainstalujeme. Pokud nechcete mít s realizací nového světelného projektu žádné starosti, předejte ho nám a my se o vše postaráme. Výběr světlometů pro menší hřiště usnadní průvodce Jak vybrat správné LED reflektory pro sportoviště, venkovní reflektory najdete v kategorii venkovní reflektory.
