Rozvodná skříň pro LED driver boxy — venkovní, s jističem, přepěťovou ochranou a svorkovnicemi (montáž na stožár)
- Rozvodná skříň pro LED driver boxy — pořádek u paty stožáru
- Jištění + přepěťová ochrana (SPD) a svorkovnice v jednom
- Venkovní kryté provedení se zámkem — chrání drivery před počasím i vandaly
- Servis bez plošiny — drivery dole, ne na stožáru
- Doplněk k highmast reflektorům Highlander / Sniper / Lego / Diadem
- Poradíme se zapojením ZDARMA — schéma v návodu
Detailní popis produktu
Venkovní LED svítidlo — odolné světlo ven do každého počasí
Potřebujete světlo na fasádu, k vchodu nebo na terasu? Venkovní LED svítidlo vystačí s příkonem 1200 W. Rádi vám s výběrem poradíme.
K čemu skříň slouží a co obsahuje
Rozvodná skříň není svítidlo — je to napájecí a jistící uzel pro sestavu stožárových reflektorů. Sdružuje driver boxy, jejich jištění a ochranu proti přepětí do jedné venkovní, uzamykatelné skříně. Co v ní najdete:
Místo pro napájecí zdroje reflektorů — driver boxy na nosném U-rámu uvnitř skříně
? Slouží k
- osazení driver boxů (napájecích zdrojů) highmast reflektorů na nosný rám
- rozvedení napájení z jednoho přívodu do až 10 výstupních okruhů
? Neslouží k
- samotnému svícení — reflektory a drivery se dokupují zvlášť (viz „Co přikoupit")
Jištění a ochrana proti přepětí — jistič + SPD + svorkovnice
? Obsahuje
? Poznámka
- značka výrobce jednotlivých komponent je u prvků ponechána
Uzamykatelná skříň pro venkovní montáž — venkovní kryté provedení, kabelové vývodky
Jedna skříň = celé napájení stožáru přehledně. Místo volně roztroušených driverů a jištění máte vše v jedné uzamčené venkovní skříni: přívod -> jistič -> SPD -> svorkovnice -> okruhy k driver boxům.
Kapacita skříně závisí na typu driveru (Inventronics NFM/NFS, Moso S6, Sosen L-N) — viz sekce Rozměry a kapacita níže.
Kolik driverů a jaké jištění na stožár potřebujete?
Nejčastější otázka před nákupem — kolik reflektorů, kolik driver boxů a jestli se vejdou do jedné skříně:
Kolik okruhů?
počet driver boxů a jištěných okruhů na stožár
Zadejte počet reflektorů na stožár a jejich výkon — navrhneme kolik driver boxů, jaké jištění a kolik skříní potřebujete a jak vše zapojit dle projektu elektroinstalace.
Poradit s návrhem ->
Návrh napájení a jištění
„Vejde se mi celá sestava reflektorů do jedné skříně a jak ji zapojit?" Takhle navrhujeme napájení a jištění stožárových sestav — na míru projektu:
[úvodní obrázek projektu]
Sestava highmast na stožáru
Více reflektorů, jejich driver boxy a jištění v jedné skříni.
Prostudovat návrh ->[úvodní obrázek projektu]
[úvodní obrázek projektu]
Návrhy napájení a jištění připravujeme na míru;.
Proč tato rozvodná skříň
Napájení a jištění stožárové sestavy je citlivé místo instalace — potřebujete odolnost, bezpečnost a jistotu na roky. Co skříň řeší:
- Vše v jedné venkovní skříni. Driver boxy, hlavní jistič, přepěťová ochrana i AC/DC svorkovnice jsou pohromadě v jedné uzamykatelné skříni — přehledné napájení a jištění místo volně roztroušených komponent.
- Ochrana proti přepětí (SPD 40 kV / 20 kA). Přepěťová ochrana chrání drahé LED drivery před přepětím ze sítě i z atmosféry — u instalací ve výšce na stožárech zásadní.
- Robustní jištění. Hlavní jistič CHNT NXBLE-63 (2P, 63A/40A, max. kabel 35 mm2) a lištové AC/DC svorkovnice — bezpečné a servisně přehledné rozvedení až 10 okruhů.
- Venkovní odolné provedení. Skříň z SGCC (pozinkovaná ocel) v barvě RAL7035, uzamykatelná (2 klíče), s těsnými kabelovými vývodkami (PG29 vstup, PG16 výstupy) — určená do venkovního prostředí.
- Kompatibilní s běžnými drivery. Skříň je stavěná pro drivery Inventronics NFM/NFS, Moso S6 i Sosen L-N — pojme až 8–10 driverů podle typu a výkonu.
- Montáž na stožár i sloup. Křížové rameno z ocelového U-profilu umožňuje pevnou montáž ve výšce na příhradový stožár i na sloup (přes U-profil). 5 let záruky.
O Rozvodná skříň pro LED driver boxy — venkovní, s jističem, přepěťovou ochranou a svorkovnicemi (montáž na stožár)
Rozvodná skříň LEDSVITI je řešení pro napájení sportovních a průmyslových highmast sestav přímo na stožáru. Do jedné venkovní skříně soustředíte driver boxy, jištění i ochranu, takže odpadá zapojování jednotlivých zdrojů nastojato. Ocelové tělo v šedé barvě s křížovým ramenem z U-profilu se uchytí na stožár a poradí si i s náročným venkovním prostředím — pracuje spolehlivě od -30 °C do +50 °C.
Uvnitř je připraveno napájení pro drivery o výkonu 1200 W i 1500 W. Kapacita se řídí typem driveru: pro Inventronics NFM/NFS pojme 8 kusů verze 1200 W nebo 6 kusů verze 1500 W, u řady Moso S6 pak 6 kusů 1200 W a u Sosen L-N až 10 driverů 1000 W. Přívod řeší jedna vývodka PG29, na výstupu je deset vývodek PG16 — dost okruhů i na rozsáhlejší instalaci.
Skříň jde na stožár jako celek a proud rozvádí přes vestavěný jistič, přepěťovou ochranu a svorkovnice, takže zapojení zůstává přehledné a chráněné. Ocelové provedení a životnost komponent až 50 000 hodin drží sestavu v provozu roky. Na skříň LEDSVITI se vztahuje záruka 5 let.
Reference — kde se rozvodné skříně a highmast sestavy používají
Chcete jistotu, že to funguje v praxi? Vybrané reálné instalace našich zákazníků — klikněte a prohlédněte si je:
Stadion SK Slavia Prahafotbalový stadion Eden
Sportovní hala JablonecLED osvětlení haly
Multifunkční hřištěHorní Police
Tělocvična TJ BohemiansPraha
Fitness KB Jičínposilovna
Sport Hotel pod LipouRoudnice n. Labem
Kompletní přehled: všechny realizace ->
Co k tomu přikoupit — reflektory, drivery a kabeláž
Highmast / stožárové reflektorySniper, Lego, Diadem — vlastní svítidla na stožár
Driver boxy (Inventronics 600–1500 W)napájecí zdroje, osazují se do skříně
Napájecí a výstupní kabelážAC přívod (do 35 mm2) a kabely k driverům
Stožárové držáky a upevněníuchycení skříně a reflektorů na stožár
Rozměry, kapacita a elektrické komponenty
Rozvodná skříň v jednom provedení. Kapacita driver boxů závisí na typu a výkonu driveru. Počítejte i s rozměry skříně pro montáž na stožár:
| Parametr | Hodnota |
|---|---|
| Rozměry (Š × V × H) | 890 × 725 × 275 mm |
| Materiál / barva | SGCC (pozinkovaná ocel) / RAL7035 |
| Kapacita — Inventronics NFM/NFS | 1200 W -> 8 ks · 1500 W -> 6 ks |
| Kapacita — Moso S6 / Sosen L-N | Moso 1200 W -> 6 ks · Sosen 1000 W -> 10 ks |
| Vstupní vývodka / výstupní vývodky | 1× PG29 / 10× PG16 |
| Nosná konstrukce | křížové rameno z ocelového U-profilu |
SKU kartonové balení 1200 × 800 × 1070 mm, cca 100 kg (dle DE skladu, kód 20500535). Skladem: 0 ks -> na objednávku. EAN nepřiřazen.
Kapacita driverů a další možnosti — na objednávku
Skříň je univerzální pro více značek driver boxů — kapacita se liší podle typu a výkonu driveru. Skladem 0 ks, dodáváme na objednávku; napište si a potvrdíme dostupnost, dodací lhůtu i vhodnou konfiguraci pro vaši sestavu.
na objednávkuInventronics NFM/NFS 1200 W -> 8 ksnejvyšší kapacita pro Inventronics drivery 1200 W
na objednávkuInventronics NFM/NFS 1500 W -> 6 kspro nejsilnější Inventronics drivery 1500 W
na objednávkuMoso S6 1200 W -> 6 kskompatibilita s Moso S6 řadou
na objednávkuSosen L-N 1000 W -> 10 ksnejvíce okruhů — až 10 driverů Sosen 1000 W
na objednávkuKompletní sestava s reflektoryskříň + highmast reflektory + driver boxy dle projektu
na objednávkuNávrh jištění a SPD na míruúprava jističů/ochran dle vaší sítě a počtu okruhů
Nevíte, jaká konfigurace na vaše stožáry sedne? Poradíme a připravíme nabídku — i s návrhem napájení a jištění a dodací lhůtou.
Jak namontovat a zapojit — na stožár, přes jistič a SPD
Obava „udrží to stožár a jak se to zapojí?" Skříň se montuje ve výšce na stožár/sloup a přivádí se do ní síťové napětí. ? Instalaci, zapojení i údržbu smí provádět výhradně kvalifikovaný elektrikář. Před jakoukoli prací uvnitř skříň odpojte od napájení.
1 · Upevnění skříně na stožár nebo sloup
- Skříň upevněte na příhradový stožár pomocí křížového ramene z ocelového U-profilu, nebo na sloup přes U-profil. Použijte všechny dodané upevňovací prvky.
- Montáž svěřte odborně způsobilé osobě a upevňujte jen na dostatečně nosný stožár/sloup — špatně upevněná skříň může spadnout a někoho zranit. Dbejte na bezpečnou práci ve výšce.
- Otevřete přední dveře a driver boxy upevněte na nosný rám uvnitř skříně.
2 · Zapojení — přívod, jištění, okruhy
Přívodní (AC) kabel přiveďte vstupní vývodkou PG29 a připojte přes hlavní jistič a přepěťovou ochranu (SPD) na AC svorkovnici. Z výstupních svorkovnic pak veďte kabely k jednotlivým driver boxům výstupními vývodkami PG16. Vše podle projektu elektroinstalace. Zapojení AC přívodu podle barev vodičů (dle manuálu):
3 · Chci… -> co udělat
| Chci… | Co udělat |
|---|---|
| připojit přívod | AC kabel přivést vstupní vývodkou PG29 a připojit přes hlavní jistič a SPD na AC svorkovnici |
| napojit driver boxy | z výstupních svorkovnic vést kabely k driverům výstupními vývodkami PG16 (až 10 okruhů), dle projektu |
| uzavřít a zabezpečit | zavřít přední dveře a zamknout klíčem; zkontrolovat těsnost dveří i vývodek (venkovní prostředí) |

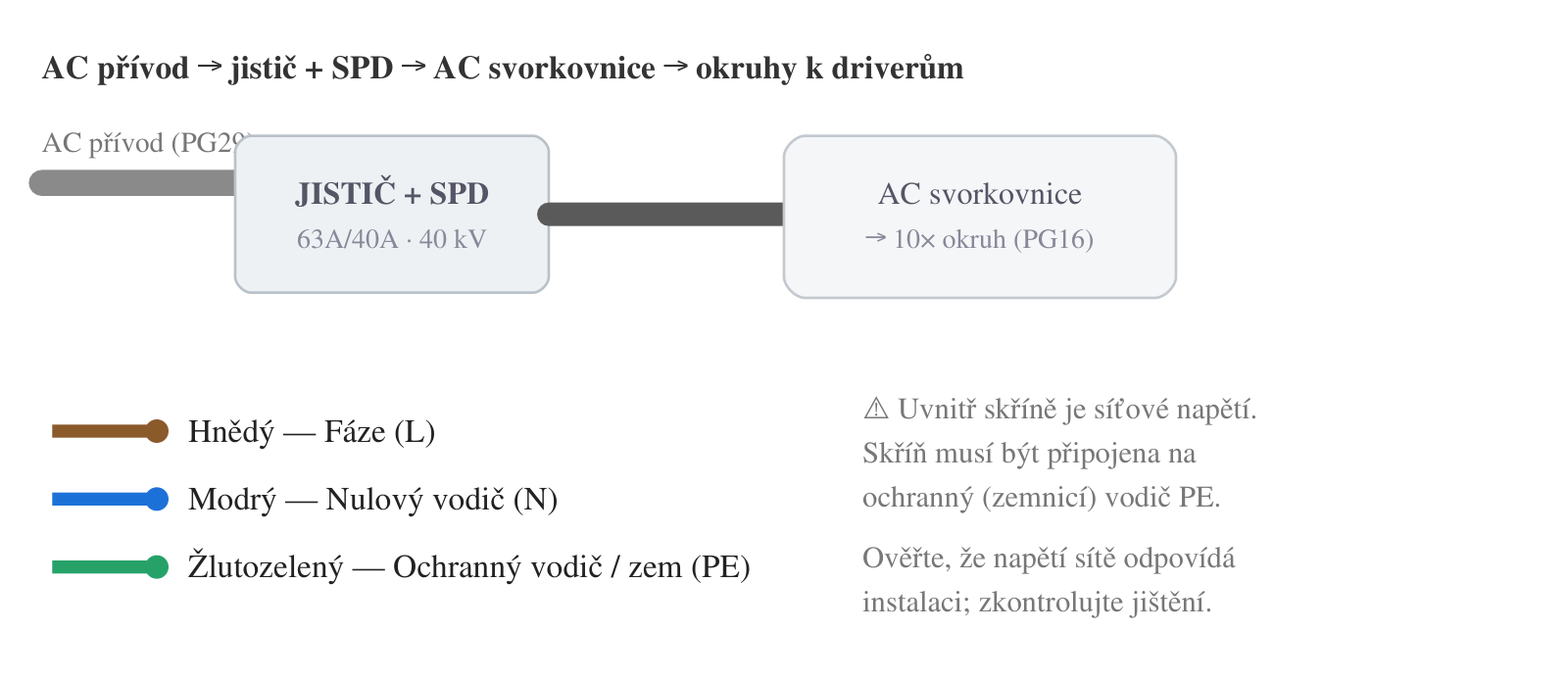

Přívod -> jistič -> SPD -> AC svorkovnice -> okruhy k driverům. Vše podle projektu elektroinstalace. Barvy vodičů dle manuálu: hnědý = L, modrý = N, žlutozelený = PE.
Instalaci, zapojení i údržbu smí provádět výhradně odborně způsobilá osoba — kvalifikovaný elektrikář. Před jakoukoli prací uvnitř skříň odpojte od napájení. Skříň musí být připojena na ochranný (zemnicí) vodič PE. Skříň udržujte uzavřenou a zamčenou, klíče u odpovědné osoby, dbejte na těsnost vývodek. Skříň je určena pro montáž ve výšce — dbejte na bezpečnou práci ve výšce. Podrobný postup v návodu k použití.
Poradíme vám — užitečné odkazy
Chcete se rozhodnout správně? Průvodci a rady na míru vašemu projektu napájení a osvětlení:
Osvětlení pro sportovištěhřiště, stadiony, areály
Veřejné osvětlení a stožáryplochy a vysoké stožáry
Osvětlení na výložník / stožármontáž do výšky
Jak vybírat světlarozcestník průvodců
Návrh napájení a osvětlení zdarmaprojekt na míru
Poradenství s elektroinstalacínapájení, jištění, SPD
Dokumenty ke stažení

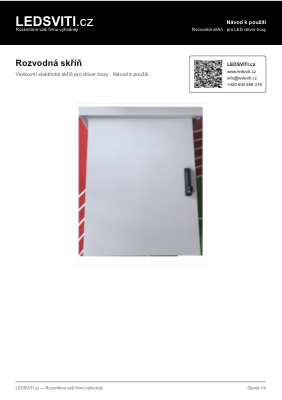

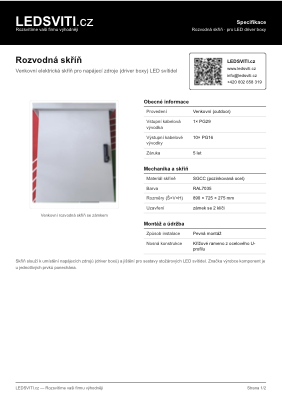

Naše vlastní české dokumenty (bez cizího brandingu) — ke stažení přímo u produktu:
Certifikáty a datasheety komponent (jistič, SPD) zašleme na vyžádání.
Poradenství · nacenění · realizace
Chystáte větší projekt?
Zdarma poradíme, naceníme množství a zajistíme i montáž. Nezávazně.
Doplňkové parametry
| Kategorie: | Svorky a svorkovnice |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 22 kg |
| EAN: | 8596168092602 |
| ? Výrobce: | LEDSVITI |
| ? Druhý název výrobce: | Rozvodná skříň pro LED driver boxy — venkovní, s jističem, přepěťovou ochranou a svorkovnicemi (montáž na stožár) |
| ? Výkon: | 1200W, 1500W |
| ? Ra (CRI): | > 80 |
| ? Ekvivalent za žárovku: | 10800W, 13500W |
| ? Materiál: | ocel |
| ? Barva těla: | šedá |
| ? Třída izolace: | I. |
| ? Životnost: | až 50 000h |
| ? Počet spínacích cyklů: | > 80 000 |
| ? Pracovní teplota: | od -30°C do +50°C |
| ? Certifikace: | CE-EMC, CE-LVC, CE-RoHS |
| Přepěťová ochrana: | 0 kV / 20 kA |
| Kabeláž / instalace: | 1× PG29 |
| Driver / napájecí zdroj: | Inventronics NFM/NFS 1200 W → 8 ks / 1500 W → 6 ks · Moso S6 1200 W → 6 ks · Sosen L-N 1000 W → 10 ks |
