Praktický průvodce instalací průmyslového LED osvětlení pro haly

LED osvětlení představuje v současné době nejefektivnější řešení pro průmyslové prostory díky své energetické účinnosti, dlouhé životnosti a vysokému světelnému výkonu. Správně instalované LED osvětlení může výrazně snížit provozní náklady a zároveň vytvořit optimální pracovní podmínky.

Tento návod se zaměřuje na samotnou montáž. Jak navrhnout osvětlení celé haly podle činností, popisuje Komplexní průvodce osvětlením skladových a výrobních hal, výběr svítidel pak průvodce Jak vybrat LED průmyslové osvětlení.

1. Plánování

1.1 Analýza prostoru

Před samotnou instalací je nutné důkladně analyzovat prostor:

• Velikost a výška haly: Změřte přesné rozměry haly včetně výšky stropu. Velké haly s vysokými stropy vyžadují silnější světla s vyššími wattovými hodnotami nebo speciální průmyslová svítidla.
• Rozmístění pracovišť: Identifikujte umístění všech pracovních stanic, strojů a míst, kde je potřeba intenzivnější osvětlení.
• Přirozené světlo: Zohledněte množství přirozeného světla v hale a jeho vliv na celkové osvětlení během dne.

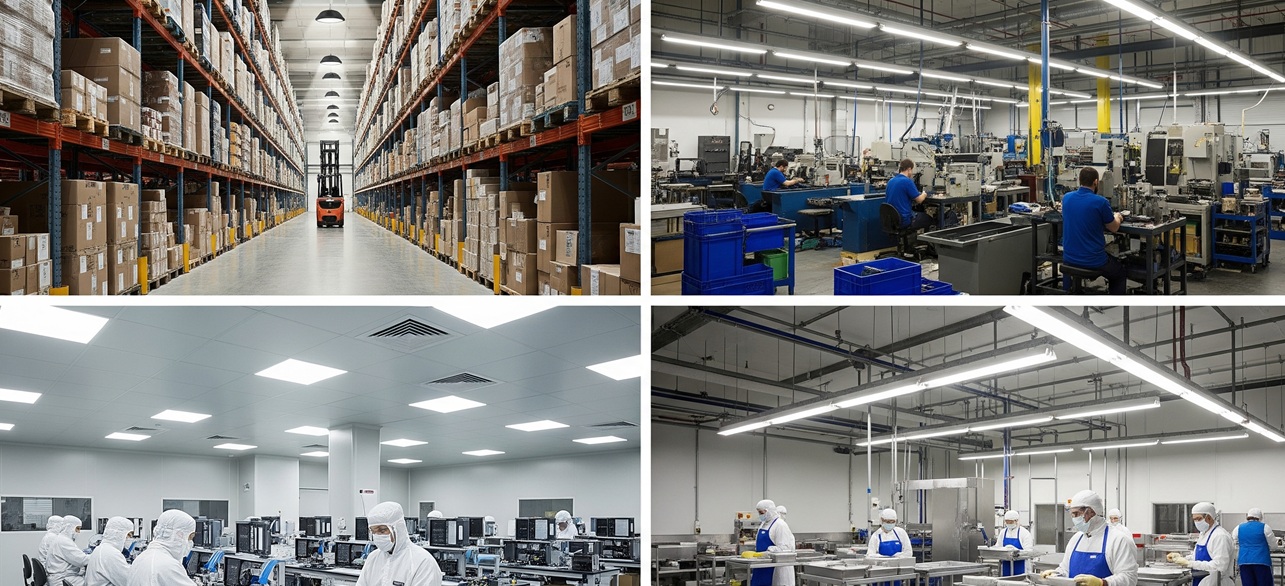

• Typ činnosti: Typ práce, který se v hale provádí, určuje potřebnou intenzitu a typ osvětlení:
  • Jemná manuální práce: 500+ luxů
  • Běžná výroba: 300–500 luxů
  • Skladovací a logistické operace: 200–300 luxů

Prostor nebo činnost	Osvětlenost	Index podání barev
sklady a skladovací prostory	100 lx	Ra 60 a více
expedice, balení, manipulace	300 lx	Ra 60 a více
hrubá montáž	200–300 lx	Ra 80
jemná montáž	500 lx	Ra 80
přesná práce, kontrola kvality	750 lx a více	Ra 80 a více

1.2 Požadavky na osvětlení

Pro správné navržení osvětlení je důležité zohlednit:

• Požadovanou intenzitu osvětlení (v luxech) podle norem ČSN EN 12464-1
• Rovnoměrnost osvětlení – světlo by mělo být rozloženo rovnoměrně bez výrazných stínů
• Eliminaci oslnění, které může způsobovat únavu očí
• Barevné podání světla (CRI) – důležité pro práci, kde je potřeba rozlišovat barvy

Postup, jak z požadované osvětlenosti spočítat potřebný světelný tok a počet svítidel, vysvětluje článek Jak vypočítat správné množství světla v průmyslové hale.

1.3 Rozvržení svítidel

Na základě analýzy prostoru vytvořte plán rozmístění svítidel:

• Pro rovnoměrné osvětlení používejte rozestupy mezi svítidly v rozmezí 4–10 metrů (v závislosti na typu svítidel a výšce stropu)
• Svítidla umisťujte ideálně ve výšce 6–8 metrů nad podlahou
• Ujistěte se, že svítidla nebudou zastíněna vysokými regály nebo stroji
• Zvažte zónování – některé části haly mohou vyžadovat intenzivnější osvětlení

2. Výběr vhodného osvětlení

2.1 Typy LED svítidel pro průmyslové haly

Pro průmyslové haly jsou vhodné následující typy LED svítidel:

• LED High Bay svítidla: Ideální pro vysoké stropy, poskytují intenzivní, směrované světlo z výšky.
• LED panely a trubice: Vhodné pro rovnoměrné osvětlení celé plochy.
• LED reflektory: Použitelné pro osvětlení velkých ploch nebo zvýraznění specifických oblastí.
• Lineární LED svítidla: Vhodná pro montážní linky a pracovní stanice.

2.2 Parametry svítidel

Při výběru svítidel zvažte tyto parametry:

• Světelný tok (lm): Určuje množství světla, které svítidlo vyzařuje. Pro průmyslové haly vybírejte svítidla s vysokým světelným tokem.
• Příkon (W): Ovlivňuje spotřebu elektrické energie.
• Světelná účinnost (lm/W): Čím vyšší hodnota, tím efektivnější je svítidlo.
• Barevná teplota (K): Pro průmyslové prostory se doporučuje neutrální bílá (4 000–5 000 K), která pomáhá udržet bdělost a produktivitu.
• Stupeň krytí (IP): V průmyslovém prostředí volte svítidla s krytím minimálně IP65 pro ochranu proti prachu a vlhkosti.
• Životnost: Kvalitní LED svítidla mají životnost 50 000–100 000 hodin.

2.3 Energetická efektivita

LED osvětlení nabízí výrazné úspory energie oproti tradičním světelným zdrojům:

• Energetické úspory mohou dosahovat až 80–90 % ve srovnání s klasickými žárovkami, oproti zářivkám typicky 30–50 %.
• Přestože počáteční investice může být vyšší, návratnost je obvykle rychlá díky nižším provozním nákladům.
• Pro maximální efektivitu zvažte svítidla s vysokou světelnou účinností (100+ lm/W).

3. Příprava na instalaci

3.1 Potřebné nářadí a materiál

Pro instalaci průmyslového osvětlení budete potřebovat:

Nářadí:

• Akumulátorový šroubovák nebo vrtačka
• Sada šroubováků
• Kleště (kombinované, štípací)
• Nůž na odizolování kabelů
• Multimetr pro kontrolu napětí
• Luxmetr pro měření intenzity osvětlení (volitelné)
• Žebřík, plošina nebo lešení pro práci ve výškách

Materiál:

• Svítidla a světelné zdroje
• Elektrické kabely odpovídající požadovanému napětí a proudu
• Kabelové svorky a svorkovnice
• Izolační páska
• Kabelové kanály pro vedení kabelů
• Montážní prvky (šrouby, hmoždinky, závěsné systémy)

3.2 Bezpečnostní opatření

Před zahájením instalace:

• Vypněte elektrickou energii v dané oblasti pomocí hlavního jističe
• Použijte ochranné pracovní pomůcky (helma, ochranné brýle, rukavice)
• Zajistěte stabilní přístup k montážním místům
• Pracujte minimálně ve dvou osobách pro zajištění bezpečnosti

4. Montáž a instalace

4.1 Montáž svítidel

1. Podle připraveného plánu označte místa pro montáž svítidel
2. Připravte montážní body (vyvrtání otvorů, instalace závěsných systémů)
3. Upevněte svítidla k nosné konstrukci haly podle pokynů výrobce
4. Ujistěte se, že jsou svítidla pevně uchycena a nehrozí jejich pád

4.2 Zapojení vodičů

Při zapojování elektrických vodičů postupujte takto:

1. Plánování tras vodičů:
   • Naplánujte trasy od hlavního rozvaděče k jednotlivým svítidlům
   • Vyhněte se místům s vysokou teplotou nebo mechanickým namáháním
2. Instalace kabeláže:
   • Použijte kabely s odpovídajícím průřezem podle očekávané zátěže
   • Kabely veďte v kabelových lištách nebo chráničkách
   • Dodržujte minimální poloměry ohybu kabelů
3. Připojení svítidel:
   • Každé svítidlo připojte podle schématu uvedeného v návodu
   • Dbejte na správné zapojení fázových, neutrálních a ochranných vodičů
   • Všechna spojení musí být pevná a dobře izolovaná

4.3 Testování funkčnosti

Po dokončení instalace proveďte důkladné testování:

1. Zapněte napájení a zkontrolujte, zda všechna svítidla fungují
2. Zkontrolujte, zda je světlo rovnoměrně rozložené po celé ploše
3. Změřte intenzitu osvětlení v různých částech haly pomocí luxmetru
4. Ujistěte se, že nedochází k rušivému blikání nebo nežádoucím odleskům

5. Pokročilé technologie osvětlení

5.1 Chytré osvětlení

Chytré osvětlení umožňuje lepší kontrolu a efektivitu:

• Centrální ovládání – možnost ovládat všechna svítidla z jednoho místa
• Automatizace – nastavení časových plánů pro zapínání a vypínání
• Monitorování spotřeby – sledování energetické náročnosti v reálném čase
• Vzdálený přístup – možnost ovládání osvětlení přes mobilní aplikace

Při instalaci chytrého osvětlení:

• Vyberte systém kompatibilní s vaší infrastrukturou
• Zajistěte dostatečné Wi-Fi pokrytí v místě instalace
• Nainstalujte potřebný centrální hub a nakonfigurujte jej

5.2 Senzory a stmívače

Pro zvýšení energetické účinnosti instalujte:

• Pohybové senzory – aktivují osvětlení pouze při detekci pohybu
• Senzory přítomnosti – udržují světla zapnutá, dokud jsou v prostoru lidé
• Světelné senzory – upravují intenzitu osvětlení podle množství přirozeného světla
• Stmívače – umožňují regulovat intenzitu světla podle potřeby

Tipy pro instalaci:

• Umístěte senzory tak, aby pokrývaly celý potřebný prostor
• Nastavte vhodnou citlivost a časové zpoždění senzorů
• Ujistěte se, že LED svítidla jsou kompatibilní se stmívači – stmívatelná provedení najdete v kategorii stmívatelné LED průmyslové osvětlení, samostatné snímače v kategorii pohybová čidla

6. Bezpečnost a normy

6.1 České a evropské normy pro osvětlení

Při instalaci průmyslového osvětlení je nutné dodržovat tyto normy:

• ČSN EN 12464-1 – Světlo a osvětlení – Osvětlení pracovních prostorů
• ČSN EN 60598-1 – Svítidla – Část 1: Všeobecné požadavky a zkoušky
• Soubor ČSN 33 2000 – Elektrické instalace nízkého napětí (např. ČSN 33 2000-4-41 ochrana před úrazem elektrickým proudem, ČSN 33 2000-5-52 výběr a stavba elektrických vedení)

Tyto normy definují minimální požadavky na úroveň osvětlení, rovnoměrnost světla a další parametry podle typu pracovních činností.

6.2 Bezpečnostní předpisy při instalaci

Pro zajištění bezpečnosti při instalaci dodržujte:

• Ochranu proti přepětí a kontaktu – Všechny elektrické instalace musí být chráněny před přímým i nepřímým dotykem s vodivými částmi.
• Správné jištění – Instalace musí být vybavena jističi odpovídajícími celkovému příkonu svítidel.
• Ochranu proti výbuchu – V prostředích s potenciálně výbušnou atmosférou používejte svítidla s certifikací ATEX (podle ČSN EN 60079).
• Dokumentace a revize – Veďte dokumentaci o provedených pracích a zajistěte pravidelné revize elektroinstalace kvalifikovaným elektrotechnikem.

7. Údržba a servis

7.1 Pravidelné kontroly

Aby osvětlení fungovalo spolehlivě po celou dobu životnosti, provádějte:

• Pravidelné kontroly minimálně jednou ročně (v prašném prostředí častěji)
• Vizuální kontrolu svítidel na poškození nebo známky opotřebení
• Kontrolu elektrických spojení a kabeláže
• Měření světelného výkonu – sledování poklesu intenzity osvětlení

7.2 Čištění a údržba

Správná údržba prodlužuje životnost svítidel:

• Čištění svítidel od prachu a nečistot – vždy při vypnutém napájení
• Výměna světelných zdrojů při poklesu světelného výkonu nebo při poruše
• Kontrola upevnění svítidel – prevence uvolnění a pádu
• Údržba elektrických spojů – dotažení svorek a kontrola izolace

8. Časté chyby při instalaci

Vyvarujte se těchto běžných chyb:

1. Nedostatečné plánování rozložení světel – Světla nejsou rozmístěna rovnoměrně nebo jsou v nevhodných místech.
   • Řešení: Před instalací proveďte důkladné plánování s ohledem na pracovní prostory a činnosti.
2. Výběr nesprávného typu osvětlení – Použití svítidel nevhodných pro průmyslové prostředí.
   • Řešení: Vybírejte svítidla s odpovídajícím krytím IP65 nebo vyšším a s dostatečným světelným výkonem.
3. Ignorování norem a předpisů – Nedodržení minimálních úrovní osvětlení dle norem.
   • Řešení: Seznamte se s normami ČSN EN a ujistěte se, že vaše instalace splňuje všechny požadavky.
4. Špatná volba výšky montáže – Svítidla instalovaná příliš vysoko nebo nízko.
   • Řešení: Zvažte optimální výšku montáže (obvykle 6–8 m) podle typu a výšky haly.
5. Nedostatečné zabezpečení svítidel – Špatné upevnění může vést k pádu svítidel.
   • Řešení: Zajistěte pevné a bezpečné uchycení odpovídající hmotnosti svítidel.
   • U závěsných svítidel počítejte s pojistným lankem, které svítidlo udrží, pokud by povolil hlavní závěs.
6. Přehlížení údržby – Nedostatečná nebo žádná pravidelná údržba.
   • Řešení: Vytvořte plán pravidelné údržby a kontroly osvětlení.
7. Nevyužití úsporných technologií – Ignorování možností automatizace a senzorů.
   • Řešení: Zvažte použití pohybových senzorů a stmívačů pro optimalizaci spotřeby energie.
8. Míhání u rotujících strojů – Levné světelné zdroje mohou v blízkosti rotujících strojů způsobit stroboskopický efekt a riziko úrazu; volte kvalitní svítidla s vhodným driverem.
