Jak vypočítat správné množství světla v průmyslové hale?
Kolik světla potřebuje výrobní hala, sklad, kancelář nebo šatna v areálu firmy? V tomto článku najdete orientační měrné příkony v W/m² pro jednotlivé provozy, doporučené osvětlenosti v luxech podle ČSN EN 12464-1 a postup, jak z plochy místnosti spočítat celkový příkon a počet svítidel. Na konci najdete nejčastější chyby a odpovědi na otázky, které od firem dostáváme nejčastěji.
Obsah článku
Proč se vyplatí správně spočítat osvětlení
Osvětlení tvoří ve výrobních podnicích významnou část spotřeby elektřiny. Podle typu provozu a počtu směn to bývá i kolem 30 % celkové spotřeby energie. Při přechodu ze starých výbojek nebo zářivek s tlumivkou na průmyslová LED světla lze spotřebu na osvětlení snížit až o 80 %, u přechodu z moderních zářivek s elektronickým předřadníkem bývá úspora menší. Kvalitní průmyslová LED svítidla mají životnost kolem 50 000 hodin, tedy více než pět let nepřetržitého provozu.
Úspora ale funguje jen tehdy, když je v každé místnosti správné množství světla. Příliš málo světla zhoršuje kvalitu výroby a bezpečnost práce, příliš mnoho světla zbytečně zvyšuje příkon i pořizovací náklady. Proto má smysl spočítat osvětlení zvlášť pro výrobu, sklad, kanceláře i zázemí.
Upozornění: Hodnoty v tomto článku jsou orientační. Pro přesný návrh potřebujete světelnětechnický výpočet podle konkrétních rozměrů, výšky stropu, barev povrchů a zvolených svítidel. Výpočet pro vás připravíme, stačí napsat na info@ledsviti.cz nebo se podívat na návrhy osvětlení skladů a hal.
Jak spočítat množství světla krok za krokem
Pro rychlý odhad se používá měrný příkon, tedy kolik wattů LED osvětlení připadá na 1 m² podlahy. Výpočet má tři kroky:
- Zjistěte plochu prostoru v m² (délka × šířka).
- Vynásobte plochu měrným příkonem z tabulky níže. Výsledkem je celkový příkon LED osvětlení ve wattech.
- Vydělte celkový příkon počtem svítidel, která chcete nebo můžete nainstalovat. Výsledek je příkon jednoho svítidla.
| Prostor | Měrný příkon LED | Doporučená osvětlenost (orientačně) |
| Výrobní hala | 5–6 W/m² | 300–500 lx, jemná práce 750 lx a více |
| Sklad | 3–5 W/m² | 100–200 lx, vychystávání a expedice 300 lx |
| Kanceláře | 4–5 W/m² a více | 500 lx na pracovní ploše |
| Recepce | 3–4 W/m² | 300 lx |
| Jídelna | 3–4 W/m² | 200 lx |
| Kuchyňka | 3–4 W/m² | 200–300 lx |
| Vstupní hala | 2–4 W/m² | 100–200 lx |
| Odpočívárna | 2–3 W/m² | 100–200 lx |
| Šatny, WC, umývárny | 2–3 W/m² | 200 lx |
| Podzemní garáže | 2–3 W/m² | 75 lx, vjezdy více |
| Venkovní parkoviště | do 2–3 W/m² | 5–20 lx podle provozu |
Hodnoty osvětlenosti vycházejí z normy ČSN EN 12464-1 pro vnitřní pracoviště a ČSN EN 12464-2 pro venkovní pracoviště. Měrný příkon je jen pomůcka: kolik luxů z 1 W skutečně dostanete, závisí na měrném výkonu svítidla v lm/W, výšce montáže, úhlu vyzařování a odrazivosti stěn. Rozdíl mezi lumeny a luxy vysvětluje článek Co znamenají pojmy lumen, lux a kandela.
Kontrola výpočtu přes lumeny
Svítidlo s měrným výkonem 140 lm/W dává při 5 W/m² asi 700 lm na každý m² podlahy. Na pracovní rovinu ale nedopadne všechno světlo, část pohltí stěny, regály a stroje a svítidla časem ztrácejí jas. V hale se proto počítá s koeficientem zhruba 0,5–0,6. Výsledek je přibližně 350–420 lx, což odpovídá běžné výrobě. U svítidel s nižší účinností nebo ve vysoké hale vyjde osvětlenost nižší a příkon je potřeba navýšit.
Výrobní hala

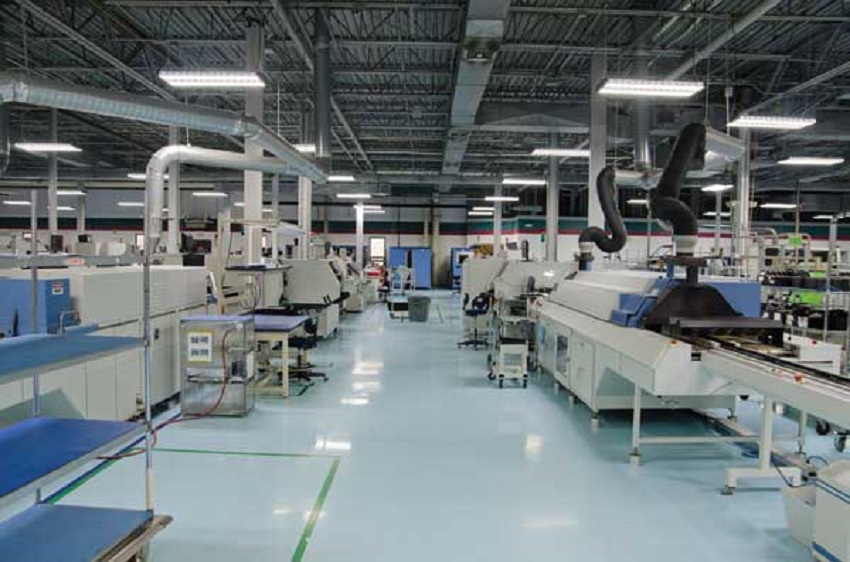

Operátoři výroby a další dělnické profese patří mezi fyzicky i zrakově náročné práce. Potřebují dobrý zrak a kvalitní světlo, bez něj udělají chybu i ty nejšikovnější ruce. Nekvalitní nebo často poruchové osvětlení zhoršuje kvalitu výroby a zvyšuje riziko úrazu. Do výrobních hal proto doporučujeme průmyslové LED osvětlení s měrným příkonem 5–6 W/m².
Příklad výpočtu pro halu 200 m²
Plochu 200 m² vynásobíte měrným příkonem 5–6 W/m² a vyjde vám celkový příkon 1 000–1 200 W. Pokud máte v hale prostor jen pro 6 svítidel, vychází na jedno svítidlo asi 170–200 W, tedy například 180W průmyslová LED světla (6 × 180 W = 1 080 W). Pokud chcete nainstalovat 8–10 svítidel, zvolte 120W průmyslová LED světla (8 × 120 W = 960 W, 10 × 120 W = 1 200 W). Stejně postupujete u jakéhokoli jiného počtu svítidel. Vhodná svítidla najdete v kategorii světla do výrobní haly.
Na co si dát pozor ve výrobě
- Rovnoměrnost: Větší počet slabších svítidel dává rovnoměrnější světlo a méně stínů než několik velmi výkonných.
- Výška montáže: Do 6 m se hodí širší úhel vyzařování (kolem 90–120°), ve vyšších halách užší optika, aby světlo došlo až na podlahu.
- Oslnění: Pro výrobní pracoviště norma obvykle požaduje UGR do 22–25. Svítidla s difuzorem nebo reflektorem oslňují méně.
- Podání barev: Běžná výroba vystačí s CRI 80, pro kontrolu kvality a práci s barvami volte CRI 90.
- Prostředí: V prašném nebo vlhkém provozu volte krytí IP65, v místech s rizikem nárazu i odolnost IK.
Podrobný postup výběru najdete v článku Jak vybrat správné průmyslové LED osvětlení do haly. Jak svítidla namontovat, popisuje návod Jak nainstalovat průmyslové LED osvětlení.
Sklad

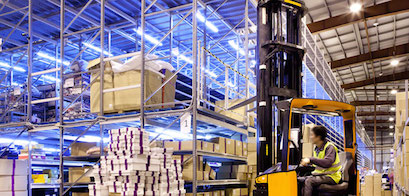

Sklad je srdcem každé výrobní firmy. Jeho provoz musí držet krok s výrobou, aby příjem i expedice materiálu a hotových výrobků probíhaly plynule. Pracovníci musí bezpečně rozeznat zboží, štítky i nápisy na obalech. Do skladu doporučujeme LED osvětlení s měrným příkonem 3–5 W/m². Spodní hranice stačí pro sklad s občasným pohybem lidí, horní hranice pro vychystávání a místa, kde se čtou etikety.
Podle charakteru prostoru můžete do skladu zvolit průmyslové LED osvětlení (vysoké stropy, otevřený prostor) nebo LED zářivky a lineární svítidla (nižší stropy, uličky mezi regály). Mezi vysokými regály se osvědčují svítidla s úzkou podélnou optikou, která posílá světlo do uličky a nesvítí zbytečně na vršek regálů. Další tipy najdete v článcích Jaká svítidla vybrat do skladu a Osvětlení skladových a výrobních hal. Nabídku svítidel najdete v kategorii světla do skladu.
Tip: Ve skladu, kde se lidé pohybují jen občas, se vyplatí svítidla s pohybovým čidlem nebo se stmíváním na nízký jas. Světlo pak svítí naplno jen tam, kde je potřeba.
Kanceláře, recepce a zázemí zaměstnanců
Kanceláře
Z kanceláří se řídí celá firma, proto v nich potřebujete světlo, pod kterým neztrácíte soustředění. Doporučujeme LED osvětlení s měrným příkonem 4–5 W/m². Pro 500 lx na pracovní ploše, které norma ČSN EN 12464-1 požaduje u práce s počítačem a psaní, vychází u běžných LED panelů spíše horní hranice nebo o něco více. Volte svítidla s UGR do 19, aby neoslňovala a neodrážela se v monitorech. Vhodné jsou LED panely do podhledu nebo přisazené, více v kategorii osvětlení kanceláří a v článku Jaké osvětlení do kanceláře vybrat.
Recepce a vstupní hala
Na recepci si každý návštěvník nebo obchodní partner udělá první dojem o firmě. Proto by tu mělo být dostatečně jasné a kvalitní světlo, doporučujeme 3–4 W/m². Ve vstupní hale hledají návštěvy cestu ke kanceláři, kam míří, takže světlo musí být jasné hlavně u orientačních tabulí, vstupu a schodiště. U rozsáhlejší haly nemusí být intenzivní světlo v celém prostoru, stačí 2–4 W/m².
Jídelna a kuchyňka

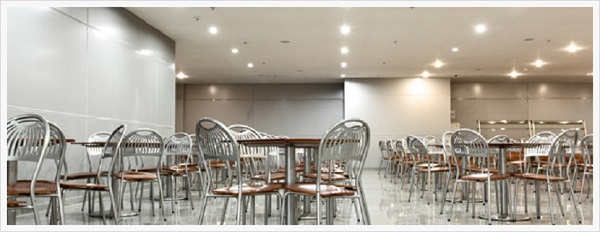

Součástí mnoha podniků je závodní jídelna. Tady je potřeba jasné a kvalitní světlo, aby každý dobře viděl, co má na talíři, a třeba si všiml i kosti v jídle. Doporučujeme 3–4 W/m². Jídelny bývají rozlehlé, takže potřebují i vyšší celkový příkon: do jídelny o ploše 100 m² počítejte s LED osvětlením o celkovém příkonu 300–400 W. Stejný měrný příkon 3–4 W/m² doporučujeme pro kuchyňku, kde si zaměstnanci připravují svačiny a nápoje.
Odpočívárna
Podle zákoníku práce má zaměstnanec nárok na přestávku nejpozději po šesti hodinách nepřetržité práce. I v nepřetržitém provozu musí mít čas na odpočinek a jídlo, a proto mnoho firem zřizuje odpočívárnu. Odpočinout si potřebují i oči, které při pásové výrobě dostávají zabrat. Do odpočívárny doporučujeme tlumené, příjemné světlo s měrným příkonem 2–3 W/m² a teplejší barvou kolem 3 000 K. Do odpočívárny o ploše 50 m² tak stačí LED osvětlení o celkovém příkonu 100–150 W. Příkon jednoho svítidla zjistíte opět vydělením počtem svítidel.
Šatny, WC a koupelny
V šatnách se zaměstnanci převlékají do pracovního oděvu, na WC a v umývárnách se jen umyjí a provedou nezbytnou hygienu. Velmi vysoká intenzita světla tu není potřeba, doporučujeme 2–3 W/m². Ve sprchách a umývárnách volte svítidla s krytím alespoň IP44, nad sprchou IP65. Na chodbách a v šatnách se vyplatí pohybové čidlo.
Parkoviště a podzemní garáže

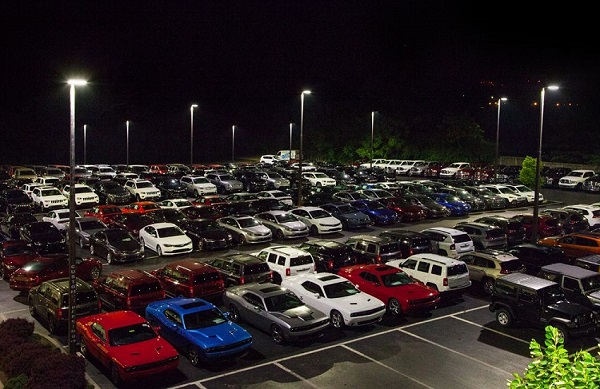

Většina továren má vlastní parkoviště, hlídané i nehlídané. V obou případech je potřeba kvalitní osvětlení, které snižuje riziko krádeží a usnadní zaměstnancům najít auto, když jim směna skončí po setmění. K osvětlení firemních parkovišť doporučujeme veřejné LED osvětlení na sloupech, viz také kategorie osvětlení parkoviště. Původně uváděná hodnota 2–3 W/m² je s dnešními účinnými svítidly horní hranicí. Venkovní parkoviště podle ČSN EN 12464-2 potřebuje jen 5–20 lx podle intenzity provozu, takže často stačí výrazně nižší příkon. Rozhoduje výpočet podle výšky sloupů a rozteče svítidel.

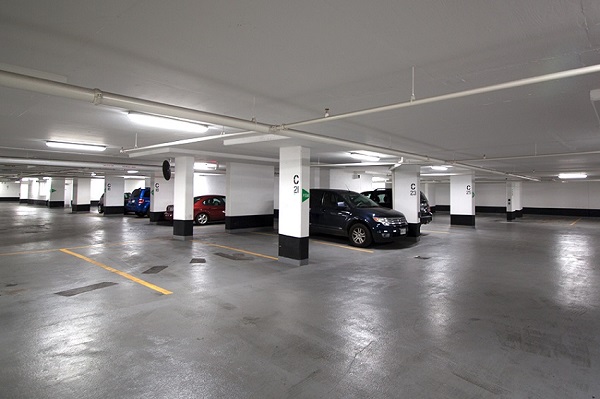

Pro podzemní garáže platí podobné požadavky jako pro parkoviště, doporučený měrný příkon je 2–3 W/m². Rozdíl je v typu svítidel: do podzemních garáží doporučujeme hlavně LED zářivky v prachotěsných a vodotěsných tělesech s krytím IP65. Na parkovacích plochách v garážích se počítá zhruba se 75 lx, u vjezdů je potřeba více světla, aby si oči řidiče stihly přizpůsobit přechodu z denního světla. Nezapomeňte ani na nouzové osvětlení únikových cest.
Nejčastější chyby
- Výběr svítidel podle wattů místo lumenů. Dvě svítidla se stejným příkonem mohou dát velmi rozdílné množství světla. Porovnávejte lm/W.
- Málo svítidel s vysokým výkonem. Šest velmi silných svítidel ve velké hale vytvoří světlá místa a stíny mezi nimi.
- Nevhodný úhel vyzařování. Široká optika ve vysoké hale rozptýlí světlo po stěnách, úzká optika v nízké hale vytvoří světelné kruhy.
- Stejné světlo všude. Šatna nebo chodba nepotřebuje tolik světla jako montážní pracoviště.
- Chybějící regulace. Bez čidel a stmívání svítí světla naplno i tam, kde nikdo není.
Časté otázky
Kolik W LED osvětlení potřebuje hala 1 000 m²?
U výrobní haly orientačně 5–6 W/m², tedy 5 000–6 000 W. U skladu 3–5 W/m², tedy 3 000–5 000 W. Přesnou hodnotu určí výpočet podle výšky stropu a zvolených svítidel.
Kolik luxů má mít výrobní hala?
Podle ČSN EN 12464-1 obvykle 300 lx pro hrubší práci, 500 lx pro běžnou montáž a 750 lx a více pro jemnou práci a kontrolu kvality.
Je lepší průmyslové svítidlo, nebo LED zářivky?
Ve vysokých halách nad 6 m jsou vhodnější průmyslová svítidla s vyšším výkonem. V nižších prostorech, uličkách skladu a garážích se dobře uplatní LED zářivky a lineární svítidla.
Jak dlouho vydrží průmyslové LED osvětlení?
Kvalitní průmyslová LED svítidla mají životnost kolem 50 000 hodin. Při provozu 12 hodin denně je to přibližně 11 let.
Shrnutí
Množství světla spočítáte orientačně tak, že plochu vynásobíte měrným příkonem (výroba 5–6 W/m², sklad 3–5 W/m², kanceláře 4–5 W/m² a více, zázemí 2–4 W/m²) a výsledek vydělíte počtem svítidel. Výsledek ověřte přes lumeny a doporučené luxy podle ČSN EN 12464-1. U větších hal a firem se vyplatí přesný světelnětechnický výpočet, který připravíme za vás.
