Komplexní průvodce osvětlením fotbalových stadionů: Profesionální, regionální a amatérská hřiště

Osvětlení fotbalových stadionů představuje klíčový prvek moderní sportovní infrastruktury. Kvalitní nasvícení hrací plochy zajišťuje optimální podmínky pro hráče, rozhodčí i diváky a významně přispívá k celkovému zážitku ze hry. S pokrokem technologií, zejména s nástupem LED osvětlení, se otevírají nové možnosti, jak zajistit energeticky účinné, spolehlivé a vysoce kvalitní osvětlení pro všechny typy fotbalových zařízení - od profesionálních stadionů až po amatérská hřiště.

slavia_final_4

Obsah

  1. Výhody LED osvětlení pro fotbalové stadiony
  2. Specifické požadavky pro různé typy fotbalových stadionů
  3. Plánování a instalace osvětlení fotbalového stadionu
  4. Řídicí systémy osvětlení
  5. Ekonomika a návratnost investice
  6. Praktická doporučení pro různé typy stadionů
  7. Budoucí trendy v osvětlení fotbalových stadionů
  8. Závěr
  9. Kontakt

Výhody LED osvětlení pro fotbalové stadiony

LED osvětlení představuje revoluční změnu v oblasti sportovního osvětlení a nabízí řadu výhod oproti tradičním technologiím jako jsou halogenidové výbojky:

Energetická účinnost

LED svítidla dosahují až o 50-70 % nižší spotřeby energie ve srovnání s konvenčními světelnými zdroji. Tato vysoká účinnost vede k významným úsporám provozních nákladů, což je důležitý faktor zejména pro menší kluby a regionální stadiony s omezeným rozpočtem.

Prodloužená životnost

Jednou z nejvýznamnějších výhod LED osvětlení je jeho mimořádná životnost, která může být 5-10krát delší než u tradičních světelných zdrojů. Zatímco konvenční světla vyžadují výměnu každých 2-3 roky při intenzivním používání, kvalitní LED svítidla mohou fungovat 50 000 až 100 000 hodin bez významného poklesu světelného výkonu.

Okamžité zapnutí a vypnutí

Na rozdíl od výbojkových světel, která potřebují čas na zahřátí a po vypnutí vyžadují čas na vychladnutí před opětovným zapnutím, LED svítidla poskytují okamžitý plný světelný výkon. Tato vlastnost umožňuje dynamické řízení osvětlení a vytváření světelných show při sportovních událostech.

Vynikající kvalita světla

LED osvětlení poskytuje rovnoměrné, směrově přesné a vysoce kvalitní světlo s výborným podáním barev. To je obzvláště důležité pro televizní přenosy, které vyžadují specifické světelné podmínky pro kvalitní záznam.

Ekologické výhody

LED svítidla neobsahují nebezpečné látky jako rtuť, jsou plně recyklovatelná a díky nižší spotřebě energie snižují uhlíkovou stopu sportovišť. Pro stadiony zaměřené na udržitelnost představují ideální volbu.

Specifické požadavky pro různé typy fotbalových stadionů

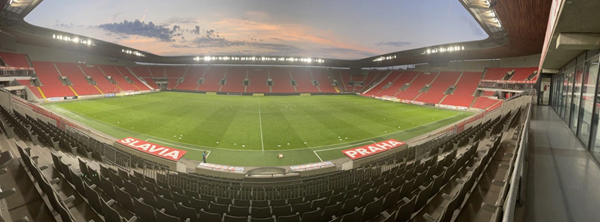

Profesionální stadiony

a slav

Profesionální fotbalové stadiony podléhají nejpřísnějším normám a požadavkům na osvětlení, zejména kvůli televizním přenosům, které vyžadují specifické světelné podmínky:

Světelný výkon

  • Intenzita osvětlení: 500-2000 luxů podle úrovně, u nejvyšších soutěží může být požadováno až 2500 luxů
  • Světelná rovnoměrnost: Minimálně 0,7 pro horizontální rovnoměrnost, aby nedocházelo k tmavým místům na hrací ploše
  • Vertikální osvětlení: Důležité pro televizní přenosy, obvykle požadováno minimálně 1000 luxů

Teplota chromatičnosti

Pro profesionální stadiony se doporučuje teplota chromatičnosti v rozmezí 5000-5700 K, která se blíží dennímu světlu a je ideální pro televizní přenosy a zajišťuje nejlepší viditelnost na hřišti.

Třída ochrany IP

Svítidla na profesionálních stadionech musí splňovat vysoké standardy odolnosti, obvykle IP65 nebo vyšší, což znamená kompletní ochranu proti prachu a ochranu proti nízkotlakým proudům vody z libovolného směru.

Řídicí systémy

Profesionální stadiony využívají pokročilé řídicí systémy osvětlení založené na DMX nebo DALI protokolech, které umožňují:

  • Přesné řízení intenzity osvětlení
  • Vytváření světelných scén pro různé události
  • Integraci s dalšími systémy stadionu
  • Vzdálené monitorování a správu

Regionální stadiony

Regionální stadiony, které hostí nižší soutěže, mají méně přísné, ale stále významné požadavky na osvětlení:

Světelný výkon

  • Intenzita osvětlení: 200-500 luxů, v závislosti na úrovni soutěže
  • Rovnoměrnost osvětlení: Minimálně 0,6, aby byla zajištěna dobrá viditelnost po celém hřišti

Teplota chromatičnosti

Pro regionální stadiony je obvyklá teplota chromatičnosti mezi 4000-5700 K, což poskytuje příjemné bílé světlo s dobrým podáním barev.

Třída ochrany IP

Osvětlení by mělo splňovat minimálně třídu ochrany IP65, což zajišťuje omezený vstup prachu a ochranu proti vodě stříkající z libovolného směru.

Řídicí systémy

Regionální stadiony mohou využívat jednodušší řídicí systémy:

  • Časovače pro automatické zapínání a vypínání
  • Základní zónování osvětlení (trénink vs. zápas)
  • Dálkové ovládání pomocí mobilních aplikací

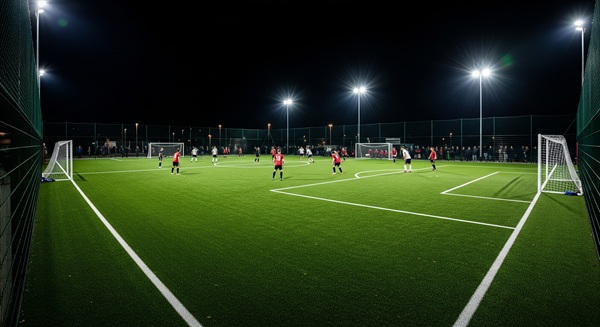

Amatérská hřiště

a amater

I amatérská hřiště potřebují kvalitní osvětlení, které však může být jednodušší a ekonomičtější:

Světelný výkon

  • Intenzita osvětlení: 75-200 luxů, v závislosti na úrovni hry
  • Rovnoměrnost: Minimálně 0,5 pro zajištění základní kvality osvětlení

Teplota chromatičnosti

Pro amatérská hřiště je běžná teplota chromatičnosti 4000-5000 K, přičemž teplejší tóny (nižší hodnoty) jsou často použity z důvodu nižších nákladů a příjemnějšího prostředí.

Třída ochrany IP

Minimální doporučená třída ochrany je IP65, což zajišťuje ochranu proti vniknutí pevných částic větších než 1 mm a ochranu proti stříkající vodě.

Řídicí systémy

Amatérská hřiště obvykle využívají základní systémy řízení osvětlení:

  • Manuální zapínání a vypínání
  • Jednoduché časovače
  • Pohybové senzory pro optimalizaci spotřeby energie

Plánování a instalace osvětlení fotbalového stadionu

Analýza potřeb a návrh řešení

Před instalací osvětlení je klíčové provést důkladnou analýzu potřeb a připravit komplexní návrh řešení:

      1. Definice účelu osvětlení

        • Úroveň soutěže (profesionální, regionální, amatérská)
        • Požadavky na televizní přenosy
        • Další využití stadionu (koncerty, jiné sportovní akce)
      2. Analýza hřiště a okolí

        • Rozměry hrací plochy
        • Výška a umístění stožárů nebo montážních bodů
        • Okolní zástavba a možné světelné znečištění
      3. Světelně-technické výpočty

        • Výpočet potřebného světelného toku
        • Simulace rozložení světla
        • Výpočet rovnoměrnosti osvětlení

Výběr vhodných svítidel

Při výběru svítidel je třeba zohlednit:

      1. Typ svítidel

        • LED reflektory s vysokou účinností
        • Svítidla s asymetrickou vyzařovací charakteristikou pro minimalizaci oslnění
        • Odolnost vůči povětrnostním vlivům
      2. Výkon a světelné parametry

      3. Mechanické vlastnosti

        • Stupeň krytí IP
        • Odolnost vůči nárazům (IK)
        • Hmotnost a rozměry

Vhodný typ svítidel

Příklad výpočtu osvětlení

Pro fotbalové hřiště standardních rozměrů 105 × 68 m (plocha 7140 m²) lze provést následující výpočet:

      1. Stanovení požadované intenzity osvětlení

        • Profesionální stadion: 1000 luxů
        • Regionální stadion: 500 luxů
        • Amatérské hřiště: 200 luxů
        • Tréninkové hřiště: 75 luxů
      2. Výpočet celkového světelného toku se započtením ztráty

        • Profesionální: 7140 m² × 1000 lx / 0,7 = 10 200 000 lm
        • Regionální: 7140 m² × 500 lx / 0,7 = 5 100 000 lm
        • Amatérské: 7140 m² × 200 lx / 0,7 = 2 040 000 lm
        • Tréninkové: 7140 m² × 75 lx / 0,7 = 765 000 lm
      3. Stanovení počtu svítidel Pro svítidla s účinností 150 lm/W a výkonem 1500 W (225 000 lm na svítidlo):

        • Profesionální: 10 200 000 lm / 225 000 lm = 46 svítidel
        • Regionální: 5 100 000 lm / 225 000 lm = 24 svítidel
        • Amatérské: 2 040 000 lm / 225 000 lm = 10 svítidel
        • Tréninkové: 765 000 lm / 225 000 lm = 4 svítidla

Instalace a umístění svítidel

Správné umístění svítidel je klíčové pro dosažení optimálního osvětlení:

      1. Výška a pozice stožárů

        • Profesionální stadiony: 25-45 m, obvykle 4 stožáry nebo osvětlovací věže
        • Regionální stadiony: 18-25 m, typicky 6 stožárů po delších stranách hřiště
        • Amatérská hřiště: 12-18 m, často 4 stožáry v rozích hřiště
      2. Směrování svítidel

        • Křížové zaměření pro minimalizaci stínů
        • Vyhnutí se oslnění hráčů a diváků
        • Minimalizace světelného znečištění okolí
      3. Kabeláž a elektrické rozvody

        • Dimenzování kabelů podle zatížení
        • Ochrana proti povětrnostním vlivům
        • Záložní napájení pro profesionální stadiony

Řídicí systémy osvětlení

Moderní osvětlovací systémy nabízejí různé možnosti řízení, které zvyšují komfort obsluhy a snižují provozní náklady:

Základní řídicí systémy

Vhodné především pro amatérská a některá regionální hřiště:

      • Manuální spínače
      • Časovače pro automatické zapnutí a vypnutí v předem stanovených časech
      • Soumrakové spínače reagující na úroveň okolního osvětlení

Pokročilé řídicí systémy

Používané na regionálních a profesionálních stadionech:

      • Programovatelné řídicí jednotky
      • Zónové řízení (možnost zapnout jen část osvětlení)
      • Přednastavené světelné scény pro různé události (trénink, zápas, TV přenos)

Inteligentní řídicí systémy

Nejmodernější řešení pro profesionální stadiony:

      • Vzdálené ovládání přes internet nebo mobilní aplikace
      • Integrace do celkového systému správy budovy (BMS)
      • Automatická diagnostika a hlášení poruch
      • Světelné show synchronizované s hudbou a dalšími efekty

Ekonomika a návratnost investice

Srovnání nákladů různých technologií

Investiční náklady

      • LED osvětlení má vyšší počáteční investiční náklady než tradiční technologie
      • Rozdíl v pořizovací ceně se postupně snižuje s vývojem LED technologie

Provozní náklady

      • LED osvětlení spotřebuje o 50-70 % méně energie než halogenidové výbojky
      • Náklady na údržbu jsou výrazně nižší díky delší životnosti LED

Návratnost investice

Doba návratnosti investice do LED osvětlení závisí na:

      • Intenzitě využívání stadionu
      • Místních cenách elektrické energie
      • Rozdílu v pořizovací ceně oproti konvenčním technologiím

Pro profesionální stadiony s častým využitím může být návratnost investice 3-5 let, pro regionální stadiony 4-7 let a pro amatérská hřiště 5-8 let.

Příklad kalkulace úspor

Při přechodu z halogenidových výbojek na LED osvětlení pro regionální stadion:

      • Původní instalovaný příkon: 80 kW
      • Nový instalovaný příkon LED: 40 kW
      • Roční doba provozu: 1000 hodin
      • Cena elektrické energie: 5 Kč/kWh

Roční úspora energie:

      • 40 kW × 1000 h = 40 000 kWh
      • 40 000 kWh × 5 Kč/kWh = 200 000 Kč

Úspora na údržbě:

      • Snížení nákladů na výměnu světelných zdrojů: přibližně 50 000 Kč ročně

Celková roční úspora: 250 000 Kč

Praktická doporučení pro různé typy stadionů

Profesionální stadiony

      1. Investujte do špičkové technologie

        • Kvalitní LED svítidla s vysokým indexem podání barev (CRI > 90)
        • Pokročilé řídicí systémy s možností integrace do celkového systému stadionu
        • Zálohované napájení pro případ výpadku elektrické sítě
      2. Optimalizujte pro televizní přenosy

        • Zajistěte dostatečné vertikální osvětlení pro TV kamery
        • Minimalizujte stroboskopický efekt (flickering) pomocí kvalitních napájecích zdrojů
        • Spolupracujte s televizními společnostmi při návrhu osvětlení
      3. Zvažte inovativní funkce

        • Integrované systémy pro světelné show
        • Systém pro sledování pohybu hráčů
        • Speciální osvětlení pro slavnostní příležitosti a ceremoniály

Regionální stadiony

      1. Hledejte rovnováhu mezi kvalitou a cenou

        • Kvalitní LED svítidla s dobrým poměrem cena/výkon
        • Modulární systém s možností postupného rozšiřování
        • Flexibilní řídicí systém pro různé typy akcí
      2. Zvolte multifunkční řešení

        • Osvětlení vhodné pro různé sporty a události
        • Možnost částečného zapnutí pro tréninky a menší akce
        • Jednoduché, ale účinné ovládání
      3. Nezapomínejte na údržbu

        • Zajistěte snadný přístup ke svítidlům pro údržbu
        • Instalujte monitorovací systém pro včasnou identifikaci poruch
        • Plánujte pravidelné kontroly a čištění svítidel

Amatérská hřiště

      1. Soustřeďte se na efektivitu

        • Základní, ale energeticky účinné LED osvětlení
        • Jednoduchý systém ovládání s časovači nebo senzory
        • Robustní provedení odolné vůči vandalismu
      2. Využívejte přírodní světlo

        • Plánujte aktivity s ohledem na denní světlo
        • Instalujte soumrakové spínače pro automatické zapínání/vypínání
        • Zvažte solární napájení pro menší spotřebiče nebo nouzové osvětlení
      3. Minimalizujte rušivé vlivy

        • Vhodně směrujte svítidla pro omezení světelného znečištění
        • Respektujte okolní zástavbu a životní prostředí
        • Instalujte stínění pro minimalizaci oslnění okolních obyvatel

Budoucí trendy v osvětlení fotbalových stadionů

Technologické inovace

      1. Inteligentní LED svítidla

        • Svítidla s integrovanými senzory a komunikačními moduly
        • Adaptivní řízení v závislosti na okolních podmínkách
        • Vyšší energetická účinnost a delší životnost
      2. Pokročilé spektrální vlastnosti

        • Osvětlení s optimalizovaným spektrem pro televizní přenosy ve 4K a 8K rozlišení
        • Svítidla s nastavitelnou teplotou chromatičnosti
        • Vylepšené podání barev pro realističtější vnímání
      3. Integrace s chytrými systémy stadionu

        • Propojení osvětlení s bezpečnostními systémy
        • Interaktivní osvětlení reagující na akce na hřišti
        • Analýza dat z osvětlovacího systému pro optimalizaci provozu

Udržitelnost a ekologie

      1. Nulová uhlíková stopa

        • Napájení osvětlení z obnovitelných zdrojů energie
        • Fotovoltaické panely integrované do konstrukce stadionu
        • Systémy pro akumulaci přebytečné energie
      2. Minimalizace světelného znečištění

        • Přesnější směrování světla pouze na hrací plochu
        • Dynamické přizpůsobení intenzity osvětlení aktuálním potřebám
        • Regulace modré složky světla v nočních hodinách
      3. Cirkulární ekonomika

Závěr

Osvětlení fotbalových stadionů představuje komplexní disciplínu, která vyžaduje odborný přístup a pečlivé plánování. Moderní LED technologie nabízí řadu výhod oproti tradičním řešením - od vyšší energetické účinnosti a delší životnosti až po lepší kvalitu světla a možnosti dynamického řízení.

Při návrhu osvětlení je třeba zohlednit specifické požadavky daného typu stadionu, ať už jde o profesionální arénu hostící mezinárodní zápasy, regionální stadion pro nižší soutěže nebo amatérské hřiště sloužící místní komunitě. Správně navržené a instalované osvětlení přispívá nejen ke kvalitě hry a zážitku diváků, ale také k bezpečnosti, energetické účinnosti a udržitelnosti celého sportovního zařízení.

Investice do kvalitního osvětlení se dlouhodobě vyplatí díky nižším provozním nákladům, menším nárokům na údržbu a vyšší spolehlivosti. S postupujícím technologickým vývojem lze očekávat další inovace, které ještě více zvýší komfort, účinnost a možnosti osvětlovacích systémů pro fotbalové stadiony všech úrovní.
