Proč LED světlo po vypnutí slabě svítí?

Pořídili jste si LED svítidlo nebo žárovku a po zhasnutí zjistíte, že slabě svítí nebo problikává? Nemusíte se obávat, jde o poměrně běžný jev, který má obvykle snadné řešení bez výměny svítidla i bez předělávání rozvodů. V článku najdete, proč k tomu dochází, jak příčinu rozpoznat a jak problém vyřešit pomocí odrušovacího kondenzátoru nebo úpravou zapojení.

Jak se problém projevuje

Zhasnete a LED svítidlo přesto ještě nějakou dobu nebo trvale slabounce svítí. To může být nepříjemné, zejména v ložnici nebo v dětském pokoji, kde chcete úplnou tmu. Možná si kladete otázku, co s tím. Koupit nové svítidlo? Vybourat nově zrekonstruovaný byt a udělat nové rozvody? Kdepak, nic takového většinou dělat nemusíte. Nejprve se podívejme, proč LED zdroje takto někdy „zlobí“.

Problém se projevuje třemi způsoby:

• Trvalé slabé svícení – žárovka po vypnutí nepřestane svítit, jen slabě doutná.
• Pravidelné problikávání – zhasnutá žárovka každých několik sekund krátce blikne.
• Krátký dosvit – po zhasnutí světlo ještě chvíli pohasíná. Pokud dosvit trvá jen okamžik, jde o normální vybití kondenzátorů v elektronice a nic řešit nemusíte.

Pokud LED blikají za provozu, tedy když jsou rozsvícené, jde o jiný problém. Ten popisujeme v článku Jak na problikávání LED žárovek a zářivek.

Hlavní příčina: indukované napětí

LED zdroje jsou energeticky nenáročné a ke svícení jim stačí opravdu malý proud. Proto nejčastější příčinou slabého svícení po vypnutí je indukované napětí. Nejde tedy o poruchu samotného svítidla, ale o náboj, který se hromadí ve filtračních členech (kondenzátorech) v elektronice svítidla a způsobuje svícení i po zhasnutí.

Jak to funguje: vodič, který vede od vypínače ke svítidlu, bývá ve zdi uložen souběžně s dalšími vodiči pod napětím. Mezi souběžnými vodiči vzniká kapacitní vazba, takže i do vypnutého vodiče se „přenese“ malé napětí. Proud, který tak teče, je velmi slabý, klasickou žárovku by nerozsvítil, ale LED elektronice stačí. Filtrační kondenzátory se tímto proudem pomalu nabíjejí. Jakmile náboj dosáhne určité úrovně, LED se na okamžik rozsvítí a kondenzátor se vybije. Pak se celý cyklus opakuje – proto zhasnutá žárovka pravidelně problikává. Když je indukovaný proud o něco vyšší, LED místo blikání slabě a trvale svítí. Čím delší je souběh vodičů, tím je jev výraznější.

LED svítidla jsou energeticky nenáročná a ke svícení jim stačí skutečně málo energie. Proto může i nepatrný nastřádaný proud svítidlo „uživit“ i po zhasnutí vypínačem.

Další příčiny

Než se pustíte do řešení, ujistěte se, že za blikání nebo svícení po zhasnutí může skutečně indukce, tedy nesprávná regulace energie v obvodu. Příčiny mohou být i jiné:

Problém tedy může vzniknout, pokud je ve svítidle krátký nebo uvolněný vodič mezi spínačem a světelným zdrojem. Stejně tak může být příčinou vypínač s doutnavkou, který pro signalizaci využívá malý proud protékající přes svítidlo. Potíže mohou způsobovat i stmívače, schodišťové vypínače nebo instalace, kde vedou souběžně s napájecími vodiči LED svítidla ještě jiné kabely. U stmívačů je důležitá kompatibilita s LED, více najdete v článku Stmívače pro LED osvětlení: jaké vybrat a proč regulovat světlo.

Jak příčinu ověřit

Některé kroky zvládnete sami, měření a zásahy do instalace ale přenechte elektrikáři:

1. Podívejte se na vypínač. Svítí ve tmě kontrolka nebo doutnavka? Pak je příčina téměř jistě v ní.
2. Vyzkoušejte jinou žárovku. Různé LED zdroje mají různou elektroniku a některé jsou na indukci citlivější. Pokud jiná žárovka po zhasnutí nesvítí, problém je v kombinaci instalace a konkrétního zdroje. Přehled LED zdrojů najdete v kategorii LED žárovky.
3. Vzpomeňte si, co se změnilo. Objevil se problém po výměně vypínače za stmívač nebo chytrý vypínač? Pak je příčina tam.
4. Nechte zkontrolovat zapojení. Elektrikář ověří, zda vypínač spíná fázový vodič, a změří napětí na vypnutém okruhu.

Řešení: odrušovací kondenzátor

Máme pro vás dobrou zprávu: pokud jde o první zmíněnou příčinu, tedy o indukované napětí, existuje efektivní a poměrně snadné řešení. Problikávání nebo svícení svítidla po zhasnutí vyřešíte odrušovacím kondenzátorem. Je to drobná, levná součástka a problém zmizí hned po její montáži.

Odrušovač funguje tak, že malý indukovaný proud „odvede“ mimo elektroniku LED. Kondenzátor zapojený paralelně ke svítidlu představuje pro slabý indukovaný proud snazší cestu, takže se filtrační kondenzátory v LED zdroji nenabíjejí a světlo zůstane zhasnuté. Na funkci rozsvíceného svítidla nemá vliv. Vhodné odrušovače pro síťové napětí najdete v kategorii odrušovače.

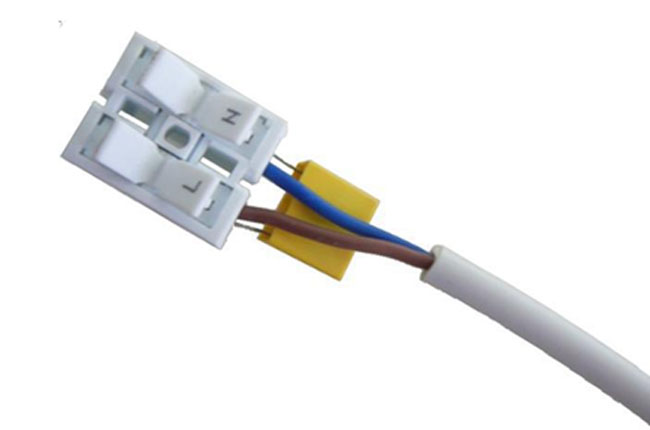

Jak odrušovač zapojit

Připojení odrušovače není složité, ale protože jde o zásah přímo do napájení a svorkovnice, doporučujeme tuto práci přenechat zkušenému odborníkovi, tedy elektrikáři. Budete mít jistotu, že montáž proběhla správně. Kondenzátor se připojuje paralelně ke světelnému zdroji, nejčastěji na svorkovnici svítidla mezi spínaný fázový vodič a nulový vodič, případně přímo k objímce žárovky. Nezapojuje se paralelně k vypínači – tím by se obvod přemostil a svítidlo by nezhaslo vůbec.

Připojení odrušovače je jednoduché a pořízení kondenzátoru není nákladné. Pamatujte také, že pokud řešíte blikání u více samostatných světelných zdrojů, je nutné ke každému připojit samostatný kondenzátor. V praxi to znamená, že máte-li například tři bodová svítidla, nainstalujete odrušovač ke každému z nich.

Kompenzátor jako druhá možnost

Pokud odrušovací kondenzátor nepomůže, je tu ještě jedna možnost: paralelní připojení kompenzátoru. Ten je určen k eliminaci blikání a svícení LED světelných zdrojů a zabraňuje také jejich samovolnému rozsvícení. Používá se hlavně u vypínačů s podsvícením, stmívačů a chytrých vypínačů, které potřebují pro svou funkci určitý minimální odběr.

Kdy odrušovač nepomůže

Odrušovač řeší indukované napětí. V některých případech je ale potřeba jiný postup:

• Vypínač v nulovém vodiči – jediným správným řešením je přepojení vypínače do fázového vodiče. Jde i o bezpečnost, ne jen o svícení.
• Nekompatibilní stmívač – vyměňte ho za stmívač určený pro LED a zkontrolujte, zda svítidla dosahují jeho minimální zátěže. Kompatibilní stmívače najdete v kategorii stmívače, postup výběru v průvodci Jak vybrat správné stmívače a ovladače pro LED osvětlení.
• Uvolněný spoj nebo vadný vodič – musí ho opravit elektrikář. Špatný spoj se zahřívá a může být nebezpečný.
• Vadná elektronika žárovky – pokud blikání zmizí po výměně za jiný kus stejného typu, byla vadná samotná žárovka.

Nejčastější chyby

1. Výměna celého svítidla nebo rozvodů. Problém je ve většině případů v instalaci a vyřeší ho levná součástka.
2. Zapojení kondenzátoru paralelně k vypínači. Svítidlo pak nezhasne vůbec.
3. Jeden odrušovač pro několik samostatných svítidel. Ke každému svítidlu patří vlastní kondenzátor.
4. Práce pod napětím. Zhasnutí vypínačem nestačí, vždy vypněte jistič.
5. Přehlédnutý vypínač s podsvícením. Kontrolka ve vypínači je častou a snadno odhalitelnou příčinou.

Časté otázky

Shrnutí

Slabé svícení nebo problikávání LED po vypnutí nejčastěji způsobuje indukované napětí v dlouhých souběžných vodičích. Nejde o vadu svítidla a obvykle ho vyřeší levný odrušovací kondenzátor zapojený paralelně ke svítidlu. Pokud je příčinou vypínač s podsvícením, stmívač nebo zapojení vypínače v nulovém vodiči, je potřeba upravit instalaci. Nemusíte kupovat nová svítidla ani předělávat elektroinstalaci – ve většině případů stačí jednoduchá úprava a problém je nadobro vyřešen. Pokud chcete kombinovat LED svítidla s čidlem a běžným vypínačem, poradí vám návod Jak světlo na čidlo ovládat i vypínačem.
