Návod: Jak světlo na čidlo ovládat i vypínačem?

Úvod k instalaci světla na čidlo s vypínačem

Pohybová čidla poskytují pohodlí automatického spínání osvětlení, ale někdy potřebujeme mít kontrolu nad světlem i manuálně. Tento návod vám ukáže, jak upravit vaše stávající osvětlení s pohybovým čidlem tak, aby fungovalo jak automaticky podle pohybu, tak i pomocí klasického vypínače. Díky této úpravě získáte flexibilitu v ovládání a nebudete závislí pouze na automatickém režimu.

Jak složité je instalovat vypínač ke světlu s čidlem

Upozornění: Tento článek má pouze informativní charakter a slouží jako obecný průvodce. Různé typy světel a čidel mají odlišné možnosti zapojení a postupy instalace. Za případné úrazy elektrickým proudem, poškození zařízení nebo ztrátu záruky v důsledku neodborného zásahu do elektroinstalace nenese autor ani provozovatel webu žádnou odpovědnost.

Instalace vypínače ke světlu s pohybovým čidlem je středně náročný úkol. Pro někoho se základními zkušenostmi s elektroinstalací je to zvládnutelný projekt na 1-2 hodiny práce. Hlavní výzvou je správné zapojení vodičů tak, aby fungovaly oba režimy ovládání – jak automatický pomocí čidla, tak manuální pomocí vypínače. Pokud nemáte zkušenosti s elektroinstalací, doporučujeme konzultaci nebo asistenci kvalifikovaného elektrikáře.

Stručný návod v bodech jak instalovat vypínač ke světlu na čidlo

1. Vypněte přívod elektřiny v rozvaděči pro daný okruh
2. Sundejte kryt stávajícího pohybového čidla
3. Identifikujte přívodní fázový vodič (L), nulový vodič (N) a vodič ke svítidlu
4. Nainstalujte vypínač do vhodného místa
5. Připojte přívodní fázový vodič na společnou svorku vypínače
6. Připojte nový vodič z druhé svorky vypínače na vstup čidla
7. Ujistěte se, že nulový vodič (modrý) je správně zapojen
8. Zkontrolujte všechna spojení a izolaci vodičů
9. Vraťte kryty na místo
10. Zapněte jistič a otestujte funkčnost

Doporučené produkty a nářadí k instalaci vypínače ke světlu na čidlo

Potřebné nářadí:

• Šroubovák (plochý a křížový)
• Tester napětí (zkoušečka)
• Kombinačky a kleště na odstranění izolace
• Multimetr pro kontrolu zapojení
• Izolační páska nebo smršťovací bužírky

Doporučený materiál:

• Vypínač (ideálně v designové řadě shodné s ostatními v domácnosti)
• Kabel CYKY 3×1,5 mm² pro propojení
• Krabice pod vypínač (pokud instalujete nový)
• Svorky WAGO pro bezpečné propojení vodičů

Důležité rozměry a vzdálenosti u instalace vypínače ke světlu na čidlo

• Standardní výška instalace vypínače je 120-130 cm od podlahy
• Dodržujte minimální vzdálenost 60 cm od vodovodního potrubí a sprch
• V koupelnách dodržujte zóny pro elektrické instalace dle ČSN 33 2000-7-701
• Zajistěte dostatečný prostor v instalační krabici pro vodiče (min. hloubka 40 mm)
• Mezi vypínačem a čidlem není omezení vzdálenosti, ale pamatujte, že delší vedení znamená větší ztráty a náklady na kabel

Bezpečnost a zákonné požadavky u instalace vypínače ke světlu s čidlem

• Vždy pracujte s vypnutým jističem příslušného okruhu
• Používejte izolované nářadí
• Dodržujte barevné značení vodičů (hnědá/černá = fáze, modrá = nulový, žlutozelená = ochranný)
• Instalaci by měla provádět osoba s příslušnou elektrotechnickou kvalifikací dle vyhlášky č. 50/1978 Sb.
• Po dokončení instalace je vhodné provést revizi zapojení
• Používejte pouze certifikované komponenty s označením CE
• Dodržujte stupeň krytí (IP) odpovídající prostředí instalace

Jak nainstalovat jednotlivé vodiče k vypínači a světlu na čidlo

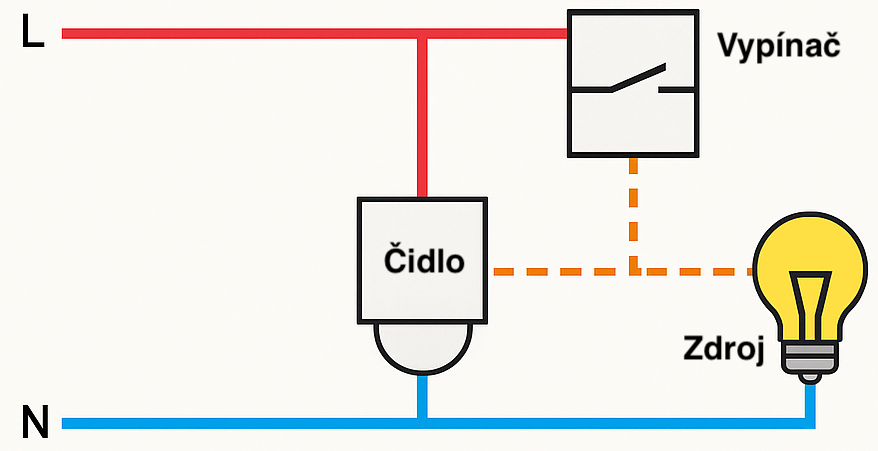

Varianta 1: Paralelní zapojení vypínače k čidlu

1. Přívodní fázový vodič (L) připojte na společnou svorku vypínače
2. Z druhé svorky vypínače veďte vodič na vstup L čidla
3. Nulový vodič (N) zapojte přímo ke svítidlu a do svorky N na čidle
4. Výstupní vodič z čidla zapojte ke svítidlu
5. Ochranný vodič (PE) propojte se svítidlem, pokud je kovové nebo má ochrannou svorku

Varianta 2: Sériové zapojení vypínače před čidlo

1. Přívodní fázový vodič (L) připojte na vstupní svorku vypínače
2. Z výstupní svorky vypínače veďte vodič na vstup L čidla
3. Nulový vodič (N) zapojte přímo k čidlu
4. Výstupní vodič z čidla zapojte ke svítidlu
5. Nulový vodič propojte také se svítidlem

Nejčastější chyby při instalaci vypínače ke světlu na čidlo

• Zapomínání na vypnutí jističe – vždy vypněte přívod elektřiny
• Záměna vodičů – důsledně označujte a kontrolujte fázové a nulové vodiče
• Nedostatečná izolace spojů – používejte kvalitní svorky nebo pájené spoje s izolací
• Přetížení instalační krabice – zajistěte dostatečný prostor pro vodiče
• Ignorování typu čidla – ne všechna čidla podporují externí vypínač, ověřte v dokumentaci
• Zapomínání na nastavení čidla – některá čidla potřebují po instalaci vypínače přenastavit
• Špatné umístění vypínače – instalujte na přístupné a logické místo
• Nesprávné zapojení řídicích vstupů – některá čidla mají speciální vstupy pro externí ovládání

Test a kontrola po montáži vypínače ke světlu na čidlo

1. Zapněte jistič příslušného okruhu
2. Vyzkoušejte funkci vypínače – světlo by se mělo rozsvítit nezávisle na čidle
3. Vypněte světlo vypínačem a otestujte funkci čidla pohybem v detekční zóně
4. Zkontrolujte zahřívání spojů a komponentů
5. Ověřte, že čidlo správně reaguje i po zapnutí/vypnutí vypínačem
6. Proveďte test vypínačem v různých světelných podmínkách
7. Pokud má čidlo nastavitelnou citlivost nebo čas, upravte podle potřeby

Další pokročilá instalace vypínače ke světlu na čidlo

Chytré osvětlení a jeho propojení

• Místo klasického vypínače lze instalovat chytrý vypínač kompatibilní s vaším systémem (např. Phillips Hue, IKEA TRÅDFRI)
• Některá chytrá čidla umožňují nastavení režimů přes aplikaci v telefonu
• Integrace do systémů jako HomePod, Google Home nebo Alexa poskytuje hlasové ovládání

Stmívače a různé typy spínačů

• Můžete použít stmívač místo klasického vypínače, pokud to čidlo a svítidlo podporují
• Časovací vypínače umožňují automatické vypnutí po nastavené době
• Dotykové nebo bezdotykové vypínače nabízí moderní alternativu ke klasickým mechanickým

Pohybové senzory a časovače

• Kombinace více čidel pro pokrytí větší plochy
• Nastavení zpoždění mezi detekcí pohybu a zapnutím světla
• Instalace soumrakového spínače pro aktivaci systému pouze za tmy

RGB a barevné osvětlení

• Pro RGB osvětlení s čidlem budete potřebovat speciální controller
• Některé systémy umožňují nastavení různých barev pro různé režimy (auto/manuál)
• Programovatelné scény při detekci pohybu nebo manuálním zapnutí

Energetická efektivita vypínače ke světlu na čidlo

• Kombinace manuálního a automatického ovládání může snížit spotřebu energie až o 30%
• LED svítidla jsou ideální volbou pro systémy s čidlem díky okamžitému náběhu
• Nastavení optimální doby svícení po detekci pohybu (typicky 1-5 minut)
• Použití časových programů pro různé denní režimy
• Integrace se soumrakovým čidlem zabrání zbytečnému svícení za denního světla

Praktické příklady instalace vypínače ke světlu na čidlo

Příklad 1: Chodba v bytovém domě

V chodbě je instalováno světlo s pohybovým čidlem, které se zapíná při vstupu. Přidáním vypínače u dveří získáte možnost rozsvítit světlo, i když stojíte mimo detekční zónu čidla.

Příklad 2: Venkovní osvětlení

Venkovní reflektor s PIR čidlem doplněný o vypínač umožní rozsvítit zahradu i bez nutnosti vycházet ven a aktivovat čidlo pohybem.

Příklad 3: Koupelna

V koupelně s automatickým osvětlením můžete přidat vypínač, který umožní světlo zapnout i při relaxaci ve vaně, kdy čidlo nemusí detekovat pohyb.

Údržba a servis vypínače a světla na čidlo

• Pravidelně kontrolujte funkčnost obou režimů ovládání
• Čistěte čočku pohybového čidla od prachu (zlepší detekci pohybu)
• Kontrolujte těsnost instalace, zejména u venkovních aplikací
• Při výměně žárovky vždy vypněte jistič
• Přibližně jednou za 2 roky zkontrolujte dotažení všech spojů
• Při problémech nejprve zkontrolujte nastavení čidla, pak teprve hledejte závadu v zapojení

FAQ k instalaci vypínače ke světlu na čidlo

Může vypínač úplně vyřadit čidlo z provozu?

Záleží na způsobu zapojení. Při paralelním zapojení bude čidlo stále funkční. Při sériovém zapojení vypínače před čidlo bude čidlo vyřazeno, když je vypínač vypnutý.

Jak vybrat správný typ vypínače?

Vybírejte vypínač podle zatížení (W nebo A), typu instalace (povrchový/zapuštěný) a prostředí (IP krytí).

Funguje toto řešení se všemi typy čidel?

Ne, některá integrovaná čidla přímo ve svítidlech neumožňují přidání externího vypínače. Vždy zkontrolujte dokumentaci k vašemu konkrétnímu modelu.

Bude světlo blikat, když ho budu ovládat vypínačem?

Při správném zapojení by nemělo. Pokud k tomu dochází, zkontrolujte, zda nemáte nekompatibilní kombinaci stmívače a LED svítidla.

Můžu přidat vypínač k bezdrátovému čidlu?

U bezdrátových systémů obvykle nelze přidat klasický vypínač ke stávajícímu čidlu. Místo toho můžete použít bezdrátový vypínač ze stejného systému.

Shrnutí a výzva k akci k instalaci vypínače ke světlu na čidlo

Přidání vypínače ke světlu ovládanému čidlem je praktická úprava, která spojuje výhody automatického spínání s možností manuálního ovládání. S tímto návodem zvládnete instalaci sami a získáte flexibilní systém osvětlení, který se přizpůsobí vašim potřebám. Nezapomeňte vždy dodržovat bezpečnostní pokyny a v případě nejistoty se obraťte na odborníka.

Zahajte instalaci po důkladném seznámení s návodem a přípravě všech potřebných nástrojů a materiálů. Sdílejte s námi vaše zkušenosti s instalací nebo se ptejte v komentářích, pokud potřebujete další rady.
