Bezpečné osvětlení v koupelně

Koupelna je místo, kde se voda a elektřina potkávají každý den, a proto pro svítidla v ní platí přísnější pravidla než ve zbytku bytu. V tomto článku se dozvíte, co znamená stupeň krytí IP, jak se koupelna dělí na bezpečnostní zóny, jaké krytí musí mít svítidla v každé z nich a na co si dát pozor při výběru a zapojení, aby bylo osvětlení koupelny opravdu bezpečné.

Proč jsou parametry u koupelnových svítidel důležité

Koupelna je místem, kde trávíme spoustu času úpravou svého zevnějšku. Provádíme v ní běžnou hygienu a někdo ji rád využívá jako osobní wellness centrum k relaxaci po náročném dni. Ke všem těmto činnostem se neobejdeme bez kvalitního osvětlení. Výběr koupelnových svítidel se ale musí držet určitých pravidel a technických parametrů, které zajistí bezpečně osvětlenou koupelnu.

V koupelně každý den provádíme hned několik činností, které vyžadují použití vody. Ráno začínáme čištěním zubů u umyvadla, sprchujeme se ve sprchových koutech nebo si ve večerních hodinách napouštíme horkou lázeň do vany. Všechny tyto každodenní hygienické potřeby ale v koupelně vytvářejí vlhkost a voda se velmi snadno může dostat i mimo svou zónu, tedy směrem ven od umyvadla, vany či sprchy. Právě to je důvod, proč je tolik důležité sledovat při výběru koupelnových svítidel parametry, jako je například dostatečný stupeň krytí.

Voda, která by případně mohla vniknout do svítidla, může způsobit nejen zkrat a poškození svítidla, ale také nebezpečný úraz elektrickým proudem. Tomu lze předejít výběrem kvalitního osvětlení s dostatečně vysokým krytím IP, které bude chráněné před vniknutím vody a bude odolné vůči vlhkosti, a správně provedenou elektroinstalací.

Co je stupeň krytí IP

Všechna elektrická zařízení, tedy včetně LED svítidel, mají mezinárodní označení, které prozrazuje, jak je zařízení odolné vůči vniknutí cizího tělesa a kapaliny. Stupeň krytí najdete u svítidel i elektroinstalačního materiálu pod kódem, který se značí anglickou zkratkou IP (ingress protection) a za ní následuje dvojciferná hodnota. Podle ní se můžete přehledně orientovat, jak moc jsou svítidla odolná proti vlhkosti, stříkající vodě nebo dokonce vůči prachu a vniknutí jiných předmětů. Kódy IP stanovuje norma ČSN EN 60529.

Při osvětlování koupelny je rozhodující druhá číslice v kódu, protože udává, jakým stupněm je zařízení nebo svítidlo chráněné před vniknutím vody. První číslice je ukazatelem odolnosti vůči vniknutí cizího tělesa. Pokud je místo jedné z číslic uvedeno písmeno X (například IPX4), znamená to, že tato vlastnost nebyla zkoušena nebo se neuvádí.

Stupně ochrany proti vodě (druhá číslice)

• IPX0 – nechráněno.
• IPX1 – svisle kapající voda.
• IPX2 – kapající voda při náklonu do 15°.
• IPX3 – kropení, déšť.
• IPX4 – stříkající voda ze všech směrů.
• IPX5 – tryskající voda.
• IPX6 – intenzivně tryskající voda.
• IPX7 – dočasné ponoření.
• IPX8 – trvalé ponoření.

Ochrana proti cizím tělesům (první číslice)

Krytí IP44 tedy znamená ochranu proti drobným předmětům a stříkající vodě, IP65 prachotěsné svítidlo odolné proti tryskající vodě. Podrobně se jednotlivým kódům věnuje i průvodce Jak vybrat správné LED osvětlení do koupelny.

Bezpečnostní zóny v koupelně

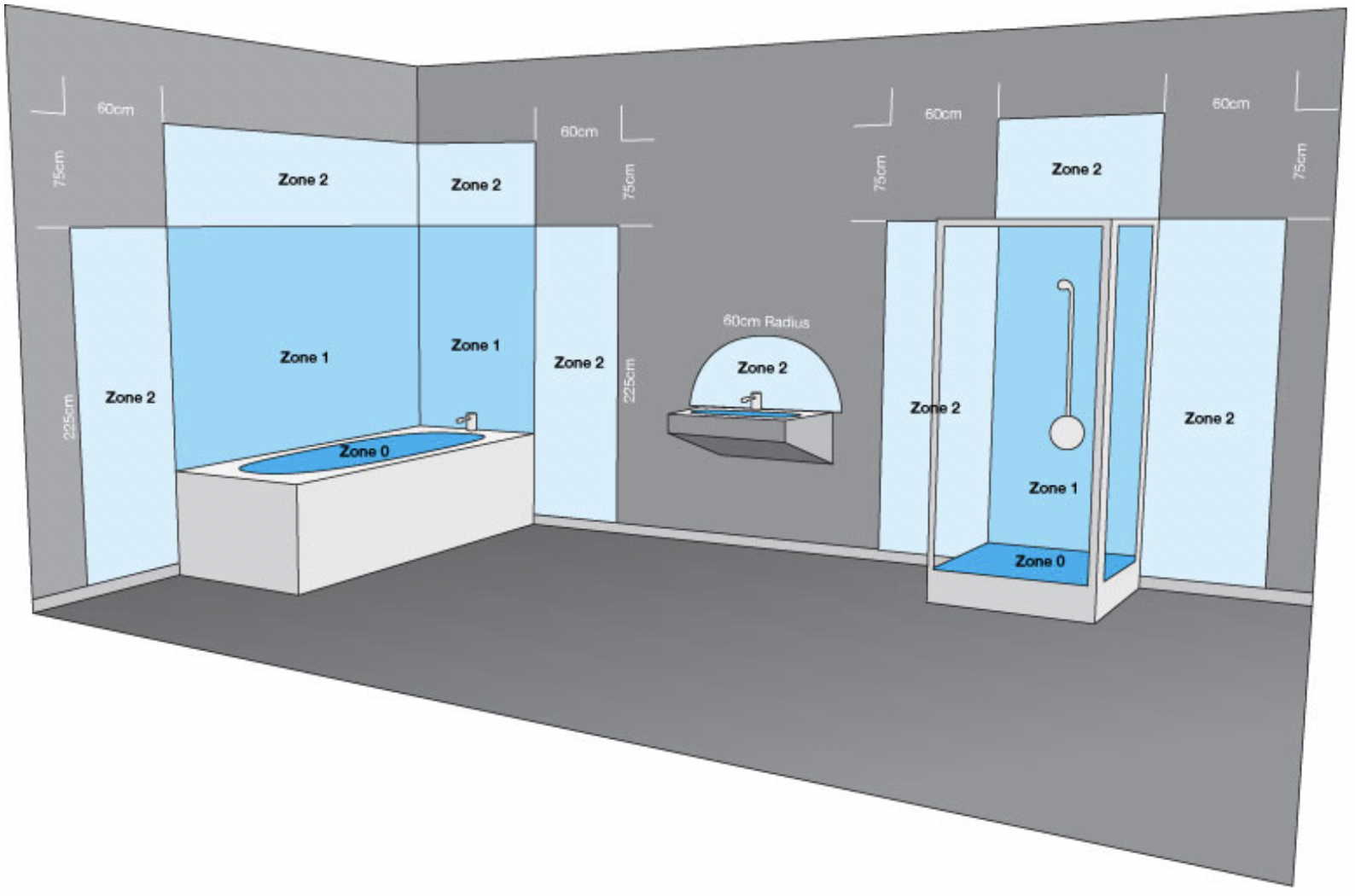

Nyní už víme, jaké krytí by měla mít svítidla do koupelny, aby byla bezpečná při používání na vlhkém místě. Další věcí, které je potřeba věnovat pozornost už při výběru svítidel i při jejich instalaci, jsou bezpečnostní zóny. Při osvětlování koupelny a celkových rozvodech elektroinstalace se vždy řiďte bezpečnostními zónami, které jasně určují, kam smíte umístit svítidlo s jakým stupněm ochrany. Zóny stanovuje norma ČSN 33 2000-7-701 pro prostory s vanou nebo sprchou. Uspořádání jednotlivých zón popisujeme níže a ještě lépe si je prohlédnete na obrázku:

• Zóna 0 – prostor uvnitř vany nebo sprchové vaničky. Do této zóny je možné použít pouze svítidla s nejvyšším krytím IPX7 nebo IPX8, která jsou určená k dočasnému nebo trvalému ponoření, a jen na bezpečné malé napětí.
• Zóna 1 – prostor přímo nad vanou nebo sprchovou vaničkou až do výšky 225 cm od podlahy. U sprchy bez vaničky sahá do vzdálenosti 120 cm od pevné sprchové hlavice. V zóně 1 je nutné krytí alespoň IPX4. Pokud může na svítidlo dopadat proud vody, například při čištění, volte IPX5.
• Zóna 2 – pás široký 60 cm kolem zóny 1, rovněž do výšky 225 cm. Svítidla instalovaná do zóny 2 musejí mít krytí minimálně IPX4.
• Prostor mimo zóny – zbytek koupelny. Starší vydání normy ho označovalo jako zónu 3. Tady je možné použít i běžná interiérová svítidla s krytím IP20, kvůli páře ale doporučujeme alespoň IP44.

Elektrická bezpečnost a zapojení

Správné krytí svítidla je jen polovina bezpečnosti. Druhou polovinou je elektroinstalace. Na co se zaměřit:

• Proudový chránič 30 mA – všechny okruhy v koupelně musí být chráněné proudovým chráničem s vybavovacím proudem 30 mA, který při úniku proudu okamžitě vypne.
• Napájecí zdroje mimo zóny – zdroje a trafa pro LED pásky a svítidla na 12 nebo 24 V umístěte mimo zóny 0 a 1, ideálně na suché a větrané místo.
• Vypínače a zásuvky – do zón 0 a 1 nepatří a i v zóně 2 je jejich umístění omezené. Kam je lze dát, určí elektrikář podle normy.
• Odborná montáž – zapojení svítidel v koupelně svěřte elektrikáři s oprávněním. Jde o zásah do pevné elektroinstalace.

Postup montáže krok za krokem popisuje Praktický průvodce instalací LED osvětlení v koupelně.

Výběr svítidel do koupelny

Stupeň ochrany i zóny, do kterých je možné svítidla v koupelně umístit, jsou nyní jasné. Přichází na řadu skutečný výběr nového osvětlení do koupelny. Ať už vybíráte centrální osvětlení, doplňková bodová světla nebo osvětlení k zrcadlu, pamatujte si, že kvalita hraje zásadní roli. Svítidla do vlhkých prostor by měla být vyrobena z odolných materiálů, které nejsou náchylné ke korozi. Ideální jsou svítidla z kvalitního skla, z odolných plastů a z kvalitních slitin kovů. Důležité je také těsnění, které časem nesmí ztvrdnout a popraskat.

Barvu světla i intenzitu vybírejte nejen podle vkusu, ale také podle celkového provedení interiéru koupelny. Berte v potaz barevnost obkladů, velikost místnosti i to, zda se v koupelně nachází také zdroj denního světla, či nikoliv. Koupelny bez oken vyžadují mnohem důkladnější plánování osvětlení, protože v nich potřebujeme dostatek světla i za bílého dne.

Kolik světla koupelna potřebuje

Pro celkové osvětlení koupelny se v praxi používá 150–200 lx, u zrcadla 300–500 lx. U koupelny 5 m² a 200 lx vychází 5 m² × 200 lx = 1 000 lm, po vydělení činitelem využití 0,6 asi 1 700 lm pro hlavní světlo. Světlé obklady světlo odrážejí, u tmavých obkladů počítejte s rezervou. Ke koupelně bez okna a k zrcadlu volte svítidla s indexem podání barev CRI 90, aby barvy pleti působily přirozeně.

Jaké svítidlo kam

• Strop mimo zóny – přisazená nebo vestavná svítidla s krytím IP44. Výběr najdete v kategoriích koupelnová stropní svítidla a koupelnová vestavná svítidla.
• Nad sprchou a vanou (zóna 1) – vestavná svítidla s krytím alespoň IPX4, při proudu vody IPX5 a vyšším. Vhodné typy jsou v kategorii osvětlení sprchového koutu.
• U zrcadla – nástěnná svítidla nebo podsvícená zrcadla s krytím IP44. Jak zrcadlo nasvítit bez stínů, popisuje článek Osvětlení zrcadla: jaká svítidla vybrat a kam je instalovat.
• Dekorativní světlo – LED pásky s krytím IP65 nebo IP67 v hliníkovém profilu s difuzorem, napájené z 12 nebo 24 V. Najdete je v kategorii LED pásky do koupelny.

Jak celé osvětlení koupelny naplánovat ve vrstvách, od stropu přes zrcadlo po večerní světlo, vysvětluje článek Osvětlení koupelny: jak naplánovat LED světla krok za krokem.

Nejčastější chyby

1. Běžné svítidlo IP20 nad sprchou. V zóně 1 musí být krytí alespoň IPX4.
2. Napájecí zdroj LED pásku u vany. Zdroj patří mimo zóny 0 a 1 na suché místo.
3. Okruh koupelny bez proudového chrániče. Chránič 30 mA je v koupelně povinný.
4. Pásek bez profilu a krytí ve vlhku. Pára a kondenzát ho rychle poškodí.
5. Svépomocné zapojení. Zásah do elektroinstalace v koupelně patří elektrikáři.

Časté otázky

Shrnutí

Z osvětlování koupelny nemějte obavy. Hlídejte krytí podle zóny (v zónách 1 a 2 alespoň IPX4, ve vaně IPX7 a malé napětí), vybírejte svítidla z materiálů odolných proti korozi, zdroje umístěte mimo vlhké zóny a okruhy chraňte proudovým chráničem 30 mA. Přesto je nejlepším řešením svěřit instalaci osvětlení koupelny vždy zkušeným odborníkům, vyhnete se tak zbytečným starostem. Naplánujte si osvětlení koupelny dopředu a pečlivě. Pokud si při výběru svítidel nejste jistí, neváhejte se na nás obrátit. Poradí vám zkušení kolegové, kteří jsou v oblasti LED svítidel specialisté.
