Jak předělat trubicové těleso s tlumivkou na LED zářivky?

Rádi byste přešli z klasických zářivek na LED zářivky, ale máte těleso s tlumivkou a startérem? Úprava je jednodušší, než se zdá: ve většině případů stačí vyjmout startéry, případně odpojit tlumivku. V tomto návodu najdete, jak poznat jednostranné a oboustranné napájení LED zářivky, postup úpravy krok za krokem, videonávody a povinnosti podle legislativy.

Než začnete: bezpečnost a odpovědnost

Úpravu zářivkového svítidla by měl vždy provádět elektrikář s odpovídající kvalifikací, nikoliv laik. Naše společnost nenese žádnou odpovědnost za předělaná svítidla.

Při instalaci LED trubic nesmí být za žádných okolností ohrožena bezpečnost uživatele. Pokud se předělávají původní svítidla, musí být zajištěna revize a v některých případech také nové označení svítidla. Nesmí být také ohrožena elektromagnetická kompatibilita svítidla. Podrobnosti k označení svítidla najdete níže v kapitole Legislativa a štítek.

Jednostranné, nebo oboustranné napájení?

Nejdříve ze všeho si musíte ujasnit, jaké LED zářivky hodláte instalovat. Pro zapojení LED zářivek neexistuje jednotný standard, proto se na trhu používají dva způsoby napájení: jednostranné a oboustranné. Tuto informaci získáte u svého prodejce, nebo ji najdete přímo na LED zářivce. Pokud na výrobku uvedena není, doporučujeme výrobek nepoužívat.

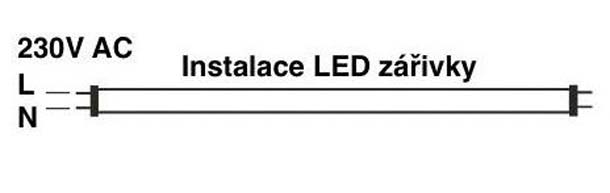

LED zářivky s jednostranným zapojením

Toto zapojení je bezpečnější. Zářivka má fázi i nulový vodič na jedné straně trubice, druhý konec slouží jen k uchycení v objímce a není na něm napětí. Při výměně trubice se tak nemůžete dotknout živé části na opačném konci.

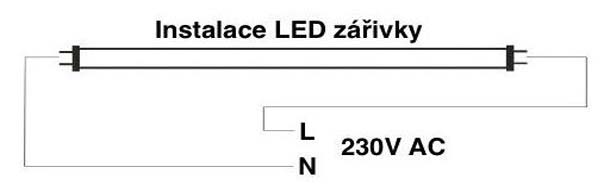

LED zářivky s oboustranným zapojením

Tato koncepce byla převzata z klasických zářivek. Zářivka má na jedné straně trubice nulový vodič a na druhé straně fázi.

Svítidla s tlumivkou a startérem

Starší zářivková tělesa mají tlumivku (indukční předřadník) a pro každou trubici jeden startér. Krátký návod:

1. Těleso odpojte od zdroje napájení.
2. Poté opatrně odeberte kryt tělesa, ten bývá většinou přichycen z obou stran několika pojistkami.
3. Po sundání krytu vyndejte i trubice. Staré zářivky obsahují rtuť, odevzdejte je proto ve sběrném dvoře nebo v místě zpětného odběru.
4. Nyní uvidíte plochu tělesa. Přibližně 10 cm od krajů tělesa jsou uprostřed umístěny startéry. Ty je nutné vyndat, stačí jimi pootočit a vytáhnout je. Pokud výrobce k LED zářivce dodává zkratovací „LED startér“, vložte ho místo původního.
5. Po vyjmutí startérů stačí nainstalovat LED zářivky a přidělat kryt tělesa.
6. Po tomto zákroku jsou tělesa připravena na fungování s LED zářivkami.

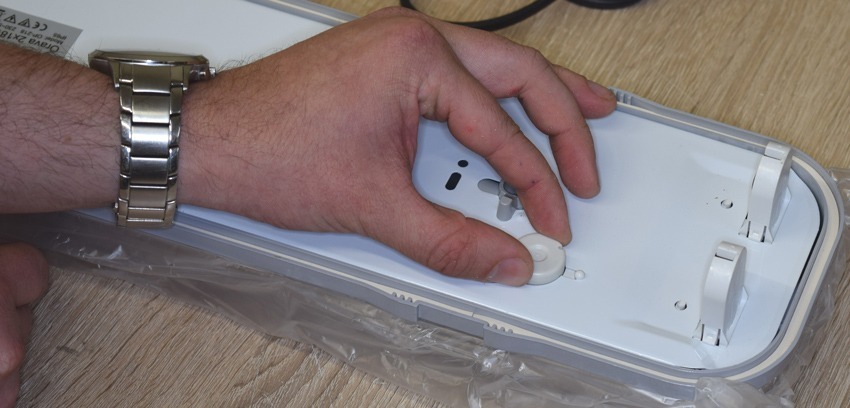

Na obrázku vidíte vyjímání startéru. LED zářivky určené pro tělesa s tlumivkou mohou pracovat i s ní, ale doporučujeme ji také odebrat z důvodu větší úspory energie. Tlumivka má vlastní ztráty a v obvodu s LED zářivkou už nemá žádnou funkci.

Jak odpojit tlumivku

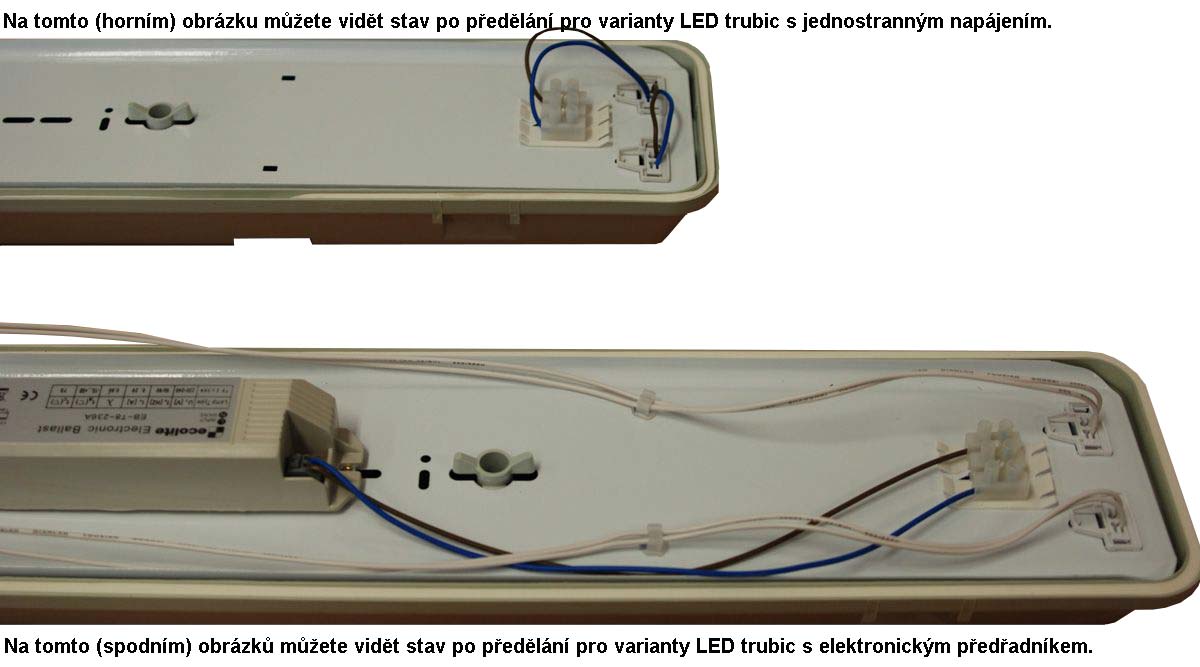

Po kroku, ve kterém jste vyndali z tělesa startéry, opatrně otočte střed tělesa. Uvidíte zde tlumivky, do kterých jsou zapojeny vodiče. Ty od tlumivek odpojte a spojte je kvalitní svorkou. Tím tlumivku vyřadíte z okruhu. Otočte opět střed tělesa tak, jak má být, zapojte LED zářivky a přidělejte kryt tělesa.

U oboustranně napájených zářivek musí být po úpravě na jedné straně tělesa fáze „L“ a na druhé straně nulový vodič „N“. Vždy postupujte podle schématu, které k zářivce dodává výrobce. Přehled všech variant zapojení najdete v článku Kompletní průvodce instalací LED zářivek.

Svítidla s elektronickým předřadníkem

Jedná se o modernější typ svítidla, proto je v tomto případě při úpravě nutné elektronický předřadník zcela odpojit. V takovém případě již nelze zpětně vyměnit světelné zdroje z LED na klasické zářivky.

Touto úpravou přebírá odpovědnost za svítidlo subjekt, který ji provádí. Ten je také odpovědný za nové označení svítidla pomocí ratingového štítku.

Podrobný postup pro tělesa s elektronickým předřadníkem popisujeme v samostatném článku Jak předělat trubicové těleso s předřadníkem na LED zářivky.

Rozměry a patice

Tělesa a zářivky se vyrábějí v různých velikostech, nejčastěji 60 cm, 120 cm a 150 cm, ale všechny tyto rozměry mají stejnou elektroniku, která se v tomto případě předělává. Také mají stejné patice, u nás na e-shopu je najdete pod označením G13. Nemusíte se tedy bát, že by návod neseděl na vaše těleso.

Konkrétní délky najdete v kategoriích LED zářivky 60 cm, LED zářivky 120 cm a LED zářivky 150 cm. Jak u zářivky posoudit světelný tok, barvu světla a kvalitu zdroje, popisuje průvodce Jak správně vybrat LED zářivky.

Kolik výměna ušetří

Příklad: dílna má 10 těles po dvou zářivkách 120 cm s příkonem 36 W. LED zářivky po 18 W sníží příkon o 10 × 2 × 18 W = 360 W, k tomu odpadnou ztráty odpojených tlumivek. Při 8 hodinách provozu denně a 250 dnech v roce je to 360 W × 2 000 h = 720 kWh ročně. Další srovnání najdete v článku Jaký je LED ekvivalent k zářivkovým tělesům a jak maximálně ušetřit.

Videonávody

Pro další kontrolu si můžete pustit videonávody.

Vyjmutí startérů

Vyjmutí startérů a odpojení tlumivek

Legislativa a štítek

U svítidel s elektronickým předřadníkem musí být tento komponent odebrán. Tím se změní charakter svítidla a výrobce za něj přestává být zodpovědný. Odpovědnost přechází na subjekt, který svítidlo takto upraví, a ten má také povinnost svítidlo oštítkovat. Svítidlo neztrácí svou CE certifikaci, pokud není určeno k dalšímu prodeji a pokud splňuje bezpečnostní normy.

Štítek musí obsahovat tyto informace

• stupeň krytí (IP),
• provozní teplotu,
• počet a výkon nahrazených zářivek,
• identifikaci subjektu, který úpravu provedl,
• datum změny.

Pokud se do úpravy pouštět nechcete, zvolte nová LED zářivková tělesa, která jsou na LED trubice připravena z výroby.

Nejčastější chyby

1. Neznámý typ napájení. Zářivka bez údaje o jednostranném nebo oboustranném zapojení se nemusí do tělesa hodit.
2. Ponechaný startér. Původní startér do obvodu s LED zářivkou nepatří, nahraďte ho nejvýše LED startérem od výrobce zářivky.
3. Kroucené spoje místo svorek. Po odpojení tlumivky spojte vodiče kvalitní svorkou.
4. Chybějící štítek. Upravené těleso označte, aby do něj nikdo nevrátil klasickou zářivku.
5. Práce pod napětím. Vždy vypněte jistič a napětí ověřte zkoušečkou.

Časté otázky

Shrnutí

Nejdřív zjistěte, zda má vaše LED zářivka jednostranné, nebo oboustranné napájení. V tělese s tlumivkou vyjměte startéry a pro vyšší úsporu odpojte i tlumivku. Těleso s elektronickým předřadníkem vyžaduje úplné odpojení předřadníku. Upravené svítidlo označte štítkem a práci svěřte elektrikáři.
