Jak předělat trubicové těleso s elektrickým předřadníkem na LED zářivky?

Koupili jste LED zářivky s oboustranným napájením a chcete je dát do tělesa, které už doma máte? Pokud je v tělese elektronický předřadník, musíte ho nejdřív vyřadit z okruhu, jinak můžete novou LED zářivku hned při prvním zapnutí zničit. V tomto návodu najdete postup úpravy tělesa krok za krokem, povinnosti podle legislativy a tipy, jak vybrat správnou LED zářivku.

Kdy je nutné těleso předělat

Klasická zářivka potřebuje ke startu a ke stabilnímu svícení předřadník. Starší tělesa mají tlumivku se startérem, novější tělesa elektronický předřadník (EP). LED zářivka s oboustranným napájením má vlastní elektroniku a potřebuje přímo síťové napětí 230 V: na jedné straně trubice fázi „L“, na druhé straně nulový vodič „N“. Elektronický předřadník mezi zdrojem a zářivkou by jí dodával napětí a frekvenci, se kterými nepočítá, a hrozí její spálení.

Úprava tělesa je proto nutností vždy, když:

• těleso má elektronický předřadník a LED zářivka je určena pro přímé připojení na 230 V,
• výrobce LED zářivky v návodu uvádí zapojení „L na jedné straně, N na druhé straně“,
• na zářivce není uvedeno, že je kompatibilní s elektronickým předřadníkem.

Pokud máte starší těleso s tlumivkou a startérem, je postup jiný a jednodušší. Popisujeme ho v samostatném článku Jak předělat trubicové těleso s tlumivkou na LED zářivky.

Starší těleso přitom není nutné vyhazovat. Pokud se do úpravy pouštět nechcete, můžete zakoupit tělesa vyrobená přímo pro LED, která už předělávat nemusíte a navíc bývají prachotěsná. Najdete je v kategorii LED zářivková tělesa.

Legislativa a odpovědnost za úpravu

Při instalaci LED trubic nesmí být za žádných okolností ohrožena bezpečnost uživatele. Pokud se předělávají původní svítidla, musí být zajištěna revize a v některých případech také nové označení svítidla. Nesmí být také ohrožena elektromagnetická kompatibilita svítidla.

U svítidel s elektronickým předřadníkem musí být tento komponent odebrán. Tím se změní charakter svítidla a výrobce za něj přestává být zodpovědný. Odpovědnost přechází na subjekt, který svítidlo takto upraví, a ten má také povinnost svítidlo oštítkovat. Svítidlo neztrácí svou CE certifikaci, pokud není určeno k dalšímu prodeji a pokud splňuje bezpečnostní normy.

Co musí obsahovat nový štítek

• stupeň krytí (IP),
• provozní teplotu,
• počet a výkon nahrazených zářivek,
• identifikaci subjektu, který úpravu provedl,
• datum změny.

Pamatujte, že po předělání původního tělesa přestává platit záruka u prodejce, i když je těleso ještě v záruční době, protože jste zasáhli do jeho konstrukce. Ve firmách a ve všech prostorách, kde se provádějí pravidelné revize elektroinstalace, svěřte úpravu elektrikáři s odpovídající kvalifikací.

Postup úpravy krok za krokem

Kroky platí pro všechny běžné rozměry těles, konkrétně pro zářivky 60 cm, 120 cm a 150 cm. Nejde o nic složitého, ale dbejte na přesný postup a na schéma zapojení od výrobce vaší LED zářivky.

1. Odpojte těleso od zdroje napětí. Vypněte jistič a ověřte, že je okruh bez napětí.
2. Odeberte kryt tělesa a vyjměte klasické zářivky. Kryt bývá přichycen pojistkami na obou stranách. Staré zářivky obsahují rtuť, proto je odevzdejte ve sběrném dvoře nebo v místě zpětného odběru.
3. Otočte střed tělesa. Uvidíte elektronický předřadník, na který jsou napojeny vodiče od přívodu a od objímek.
4. Demontujte všechny vodiče od předřadníku. Předřadník pak můžete z tělesa vyjmout, aby v něm nezůstal nezapojený díl.
5. Propojte vodiče podle schématu. Všechny vodiče ze strany bližší přívodnímu kabelu propojte s fází „L“ (na videu hnědý vodič) a vodiče z druhé strany tělesa propojte s nulovým vodičem „N“ (na videu modrý vodič). Tím jste předřadník vyřadili z okruhu. Použijte kvalitní svorky, ne kroucené spoje.
6. Otočte střed tělesa zpět do původní polohy a zkontrolujte, že žádný vodič není přiskřípnutý.
7. Namontujte LED zářivky na místo klasických zářivek, přidělejte kryt tělesa a obnovte napájení.

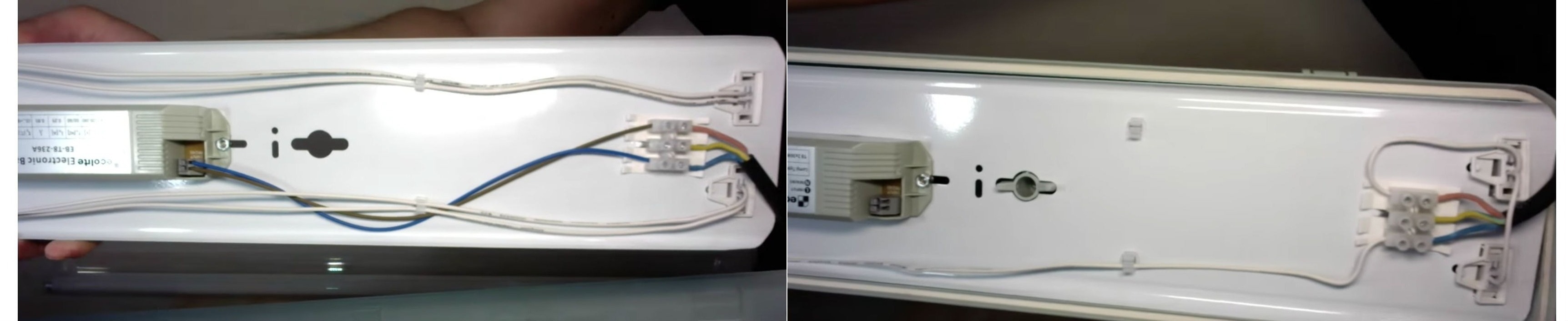

Na obrázku vidíte vnitřek tělesa před odpojením předřadníku a po něm. Nyní je těleso připraveno na fungování s LED zářivkami. Na upravené těleso nalepte štítek s údaji uvedenými výše, aby každý, kdo bude svítidlo v budoucnu servisovat, věděl, že do něj nepatří klasická zářivka.

Podrobnější přehled všech typů zapojení najdete v článku Kompletní průvodce instalací LED zářivek.

Videonávod

Pro názorné předvedení je zde podrobný videonávod, ve kterém uvidíte celý postup od sejmutí krytu po zapojení LED zářivky.

Jak vybrat LED zářivku do upraveného tělesa

Při nákupu si dejte pozor na délku a patici. LED zářivka by měla mít stejnou délku jako původní klasická zářivka. Běžná tělesa používají trubice T8 s paticí G13.

Jelikož jsou zdrojem světla LED diody, je vhodnější zvolit spíše mléčný kryt zářivky než kryt čirý, přes který jsou vidět jednotlivé čipy. Mléčný kryt světlo lépe rozptýlí a méně oslňuje. Čirý kryt propustí o něco více světla, rozdíl ve světelném toku je ale malý, takže jde hlavně o vzhled a zrakovou pohodu.

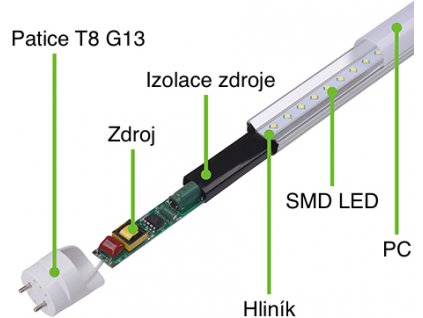

Hliníkové tělo a kvalitní elektronika jsou základem kvalitního LED osvětlení. Hliník odvádí teplo od čipů, a tím prodlužuje jejich životnost. Dále platí stejná pravidla jako při výběru kvalitní žárovky: porovnávejte světelný tok v lumenech, index podání barev a deklarovanou životnost. Podrobně je popisuje článek Jak poznat kvalitní LED žárovku, celou nabídku najdete v kategorii LED zářivky.

Pokud vás zajímá, proč se klasické trubice postupně přestávají prodávat, přečtěte si článek Zákaz prodeje konvenčních trubic T8 a T5.

Kolik úprava ušetří

Úspora vychází z nižšího příkonu LED zářivky a z toho, že po vyřazení předřadníku odpadají i jeho vlastní ztráty.

Příklad výpočtu pro kancelář

Kancelář má 20 těles, v každém dvě zářivky 120 cm po 36 W. Po úpravě do nich dáte LED zářivky po 18 W. Úspora příkonu je 20 × 2 × (36 − 18) W = 720 W. Při provozu 10 hodin denně a 250 pracovních dnech v roce to je 720 W × 2 500 h = 1 800 kWh ročně, a to bez započtení ztrát původních předřadníků. Kolik to dělá v penězích, si snadno spočítáte podle své ceny elektřiny.

Podrobnější srovnání výkonů a postup výpočtu najdete v článku Jaký je LED ekvivalent k zářivkám a jak maximálně ušetřit.

Nejčastější chyby

1. Zapojení LED zářivky do tělesa s předřadníkem. Zářivka určená pro 230 V se může při prvním zapnutí spálit.
2. Práce pod napětím. Vždy vypněte jistič a napětí ověřte zkoušečkou.
3. Prohozená strana L a N. Zapojení musí odpovídat schématu výrobce zářivky, jinak nebude svítit, nebo může dojít ke zkratu.
4. Chybějící štítek. Upravené těleso bez označení může později někdo osadit klasickou zářivkou.
5. Špatná délka trubice. Zářivka musí mít stejnou délku jako původní, jinak nedosedne do objímek.

Časté otázky

Shrnutí

LED zářivka s oboustranným napájením potřebuje přímo 230 V, proto elektronický předřadník z tělesa odpojte a vodiče propojte podle schématu: jedna strana na fázi, druhá na nulový vodič. Úpravou přebíráte odpovědnost za svítidlo, proto ho označte štítkem a v pracovních prostorách svěřte práci elektrikáři. Pokud se do úpravy pouštět nechcete, zvolte nové LED těleso.
