Kompletní průvodce instalací LED zářivek

Výměna starých zářivkových trubic za LED trubice je jednoduchý způsob, jak zlepšit osvětlení a snížit spotřebu energie doma, v kanceláři, dílně nebo ve skladu. V tomto návodu najdete, jak poznat správný typ LED trubice, jaké nářadí budete potřebovat, jak postupovat u svítidel s tlumivkou i s elektronickým předřadníkem a jak instalaci bezpečně zkontrolovat.

Než začnete: jaký typ LED trubice potřebujete

Klasickou zářivku můžete ve většině případů nahradit LED trubicí ve stejném svítidle. Postup výměny ale závisí na tom, jaké napájení má vaše stávající svítidlo a pro jaký způsob zapojení je LED trubice určená. Proto si nejdřív ujasněte, co máte ve svítidle a co chcete koupit.

Parametry, podle kterých trubici vyberete

Parametr	Běžné hodnoty	Kde ho zjistíte
Typ trubice a patice	T8 s paticí G13, T5 s paticí G5	potisk na staré zářivce, štítek svítidla
Průměr	T8 = 26 mm, T5 = 16 mm	změřte nebo odečtěte z označení
Délka	nejčastěji 60 cm, 120 cm a 150 cm	změřte starou zářivku
Teplota chromatičnosti	2 700–3 000 K teplá, 4 000–4 500 K neutrální, 6 000–6 500 K studená bílá	podle účelu prostoru
Světelný tok	v lumenech, čím více, tím víc světla	údaj výrobce LED trubice

Tyto údaje najdete na staré zářivce nebo v dokumentaci ke svítidlu. Nabídku podle délky najdete v kategoriích LED zářivky 60 cm, LED zářivky 120 cm a LED zářivky 150 cm, tenčí trubice v kategorii LED zářivky T5. Podrobný výběr podle parametrů popisuje průvodce Jak správně vybrat LED zářivky a LED trubice.

Způsob napájení LED trubice

• Trubice pro provoz s tlumivkou (KVG) – vkládá se do svítidla beze změny zapojení, jen se původní startér vymění za LED startér dodávaný k trubici.
• Trubice pro přímé napájení 230 V – předřadník, tlumivka i startér se z obvodu odstraní a síťové napětí se přivede přímo na trubici podle schématu výrobce.

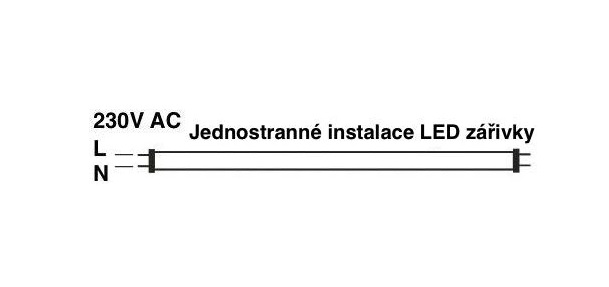

• Jednostranné napájení – fáze i nulový vodič se připojují na jeden konec trubice. Pokud má původní těleso oboustranné napájení (napětí je přivedeno k oběma koncům trubice) a chcete použít trubici s jednostranným napájením, je nutné zapojení upravit a napájení přivést k jedné straně. Pokud už máte těleso pro jednostranné LED trubice, žádná úprava není potřeba.

Ne všechny LED trubice jsou stmívatelné. Pokud stmívání potřebujete, vyberte ze stmívatelných LED zářivek a k nim kompatibilní stmívač. U stmívatelných trubic je tato vlastnost vždy uvedena na obalu nebo v dokumentaci.

Příprava: vybavení a bezpečnost

Pro výměnu LED trubic ve stávajícím svítidle budete potřebovat jen několik základních nástrojů a materiálů.

Nástroje

• křížový a plochý šroubovák pro případné otevření krytu svítidla,
• zkoušečka nebo tester napětí pro kontrolu, že je napájení vypnuté,
• žebřík nebo stabilní stolička pro dosah ke stropnímu svítidlu,
• čistý, suchý hadřík pro očištění svítidla a krytu.

Materiály

• LED trubice odpovídající velikosti a typu vašeho svítidla,
• LED startér, pokud ho vaše LED trubice vyžaduje,
• pro úpravu zapojení u některých typů retrofitu: vhodné svorky nebo spojky a konektory, případně izolační páska k doplňkovému zajištění izolace.

Bezpečnostní opatření

Bezpečnost je při práci s elektrickým zařízením vždy na prvním místě:

1. Vypněte proud na jističi příslušného okruhu, případně na hlavním jističi, ještě před začátkem jakékoli práce. Tím zabráníte úrazu elektrickým proudem.
2. Ověřte zkoušečkou, že je napětí skutečně vypnuté. Vypínač na stěně nestačí, často přerušuje jen jeden vodič.
3. Používejte vhodné ochranné pomůcky, například izolační rukavice a ochranné brýle, které vás chrání i před střepy při případném rozbití staré zářivky.
4. Pracujte v suchém prostředí – nikdy nesahejte na elektrické součásti mokrýma rukama nebo ve vlhkém prostředí.
5. Respektujte elektrotechnické normy – v České republice musí instalace elektrických zařízení odpovídat souboru norem ČSN 33 2000 pro elektrické instalace nízkého napětí (část 7-701 platí pro prostory s vanou nebo sprchou).
6. V případě pochybností vyhledejte odbornou pomoc – pokud si nejste jisti svými znalostmi, obraťte se na elektrikáře s oprávněním.

Výměna zářivek za LED trubice krok za krokem

Krok 1: Příprava

• Vypněte příslušný jistič v rozvaděči.
• Zkoušečkou ověřte, že ve svítidle není napětí.
• Rozbalte nové LED trubice a zkontrolujte jejich kompatibilitu se stávajícím tělesem: délku, patici a způsob napájení.

Krok 2: Odstranění starých zářivek

• Opatrně sejměte kryt svítidla, pokud ho svítidlo má.
• Vyjměte staré zářivky jemným otočením, obvykle o 90°, a vytažením z objímek.
• Staré zářivky obsahují malé množství rtuti, proto nepatří do běžného odpadu. Odevzdejte je na sběrném místě, ve sběrném dvoře nebo v prodejně s elektrem, která zpětný odběr zajišťuje. Více v článku Ekologická likvidace dosloužilých LED.

Krok 3: Úprava tělesa (pokud je potřeba)

Zda je nutné těleso upravit, záleží na kombinaci původního předřadníku a typu LED trubice.

Svítidlo s elektronickým předřadníkem

Pokud má těleso elektronický předřadník a LED trubice není výslovně určena pro provoz s ním, musí se svítidlo předělat:

1. Vypněte napájení a odpojte těleso od elektrické sítě.
2. Vyjměte zářivkovou trubici a odstraňte předřadník (balast) z tělesa. Ve většině případů je připojen k vodičům vedoucím do objímek trubice.
3. Pokud je v tělese také startér, odstraňte i ten.
4. Upravte zapojení: LED trubice pro přímé napájení nevyžadují předřadník a připojují se přímo na síťové napětí 230 V. Přívodní vodiče připojte k objímce na straně, kterou výrobce trubice označuje jako napájenou.

Podrobný postup s fotografiemi najdete v článku Jak předělat trubicové těleso s elektrickým předřadníkem na LED zářivky.

Svítidlo se startérem a tlumivkou

1. Odpojení napájení – než začnete s jakoukoli úpravou, vypněte napájení a odpojte těleso od elektrické sítě. Zkontrolujte, že není pod napětím.
2. Startér – u LED trubic pro přímé napájení 230 V startér odstraňte. Pokud máte LED trubici určenou pro provoz s tlumivkou (KVG), startér jen vyměňte za LED startér a tlumivku ponechte v obvodu.
3. Tlumivka – odstraňte ji (odpojte z obvodu) jen u LED trubic pro přímé napájení 230 V. LED trubice nefungují na principu výboje jako zářivky, a proto tlumivku nepotřebují. Trubice pro přímé napájení se připojují na 230 V bez předřadníku přesně podle schématu výrobce, trubice určené pro provoz s tlumivkou (KVG) se naopak do svítidla vkládají beze změny zapojení.

Fotonávod k této přestavbě nabízí článek Jak jednoduše předělat trubicové těleso s tlumivkou na LED zářivky.

Pokud tlumivku z obvodu vyřadíte, těleso viditelně označte štítkem „Pouze LED trubice" – po úpravě do něj již nelze vložit klasickou zářivku, protože by do ní šlo přímo síťové napětí.

Krok 4: Instalace nových LED trubic

• Vložte LED trubice do objímek stejným způsobem jako staré zářivky.
• Jemně je zasuňte do objímek a otočte o 90°, dokud nezacvaknou do správné polohy.
• Důležité: Dodržte správnou orientaci. U trubic s jednostranným napájením záleží na tom, kterým koncem je trubice vložena do které objímky. Napájený konec bývá na trubici označen.

Krok 5: Dokončení instalace

• Nasaďte zpět kryt svítidla, pokud ho svítidlo má.
• Zapněte jistič a vyzkoušejte, zda LED trubice správně svítí.

Správné zapojení vodičů

Správné připojení vodičů je klíčové pro bezpečný a spolehlivý provoz LED osvětlení.

Identifikace vodičů

Vodič	Označení	Obvyklá barva izolace	Kam ho připojit
Fázový	L	černá, hnědá nebo šedá	svorka označená L nebo LINE
Nulový (neutrální)	N	modrá	svorka označená N nebo NEUTRAL
Ochranný	PE	zelenožlutá	svorka se symbolem uzemnění (⏚)

Zajištění spojů

• Všechny spoje musí být pevné a bezpečné, žádný vodič nesmí jít vytáhnout.
• Pro propojení vodičů použijte vhodné svorky nebo svorkovnice.
• Odizolované konce vodičů vždy zasuňte celé do svorek. Izolační páska není spojovací prostředek.
• U kovových svítidel ponechte připojený ochranný vodič PE ke kostře svítidla.

Kontrola a testování po instalaci

Po dokončení instalace proveďte důkladnou kontrolu. Odhalíte tak případné chyby dřív, než způsobí poruchu.

1. Správnost zapojení

• Vizuální kontrola: všechny vodiče jsou správně a bezpečně připojené.
• Kontrola izolace: nikde nejsou odhalené dráty ani volné spoje.

2. Upevnění svítidla

• Mechanická stabilita: svítidlo je pevně a bezpečně upevněné.
• Kontrola uchycení: svítidlo se nehýbe ani nekýve, kryt drží na svém místě.

3. Ověření funkčnosti

• Zapnutí napájení: po kontrole zapojení a upevnění zapněte jistič.
• Test svícení: rozsviťte svítidlo a sledujte, zda trubice svítí ihned a rovnoměrně.
• Kontrola blikání: pokud LED trubice bliká nebo nesvítí, zkontrolujte zapojení a kompatibilitu s předřadníkem nebo startérem.

4. Kontrola zahřívání

• Teplota: po několika minutách provozu zkontrolujte, zda se svítidlo nadměrně nezahřívá.
• Opakované spínání: několikrát svítidlo vypněte a zapněte a sledujte, jak reaguje.

5. Závěrečná kontrola

• Celkový přehled: ještě jednou projděte všechny body instalace.
• Dlouhodobý test: ideálně nechte svítidlo delší dobu v provozu, abyste ověřili stabilitu a funkčnost.

Úspora energie a životnost

LED osvětlení je známé vysokou energetickou účinností. Při výměně zářivek za LED trubice získáte tyto výhody:

1. Nižší spotřeba energie: oproti klasickým žárovkám spotřebují LED zdroje až o 80 % méně energie při stejném množství světla. Oproti zářivkám je úspora menší, ale stále výrazná: například zářivku 36 W lze nahradit LED trubicí 15–18 W. U svítidel s klasickou tlumivkou navíc odpadnou ztráty samotné tlumivky.

Orientační výpočet úspory: zářivka T8 o délce 120 cm s příkonem 36 W odebírá s tlumivkou zhruba 45 W, srovnatelná LED trubice stejné délky má obvykle kolem 18 W. Pro 10 trubic svítících 2 500 hodin ročně to znamená spotřebu 1 125 kWh u zářivek oproti 450 kWh u LED trubic, tedy úsporu přibližně 675 kWh ročně (60 %). Přesné příkony je třeba ověřit v technickém listu konkrétní trubice.

1. Dlouhá životnost: kvalitní LED trubice vydrží obvykle 30 000–50 000 hodin, levnější modely kolem 15 000 hodin. Při svícení 8 hodin denně to znamená 10 až 17 let provozu, což je zhruba 2–3× déle než u klasických zářivek a mnohonásobně déle než u žárovek s životností kolem 1 000 hodin.
2. Nižší provozní náklady: i přes vyšší pořizovací cenu vychází provoz LED osvětlení díky úspoře energie a delší životnosti levněji. Při intenzivním používání, například v kancelářích, dílnách nebo skladech, se investice obvykle vrátí do 1–2 let, při občasném svícení později.
3. Bez rtuti a bez blikání: LED trubice neobsahují rtuť, rozsvítí se okamžitě a lépe snášejí časté zapínání a vypínání.
4. Ekologický přínos: nižší spotřeba znamená menší zatížení sítě a nižší emise CO₂.
5. Volba barvy světla: LED trubice se vyrábějí v teplé, neutrální i studené bílé, takže barvu světla zvolíte podle účelu prostoru.

Jak spočítat, kolik LED trubic a jakého výkonu potřebujete místo stávajících zářivek, ukazuje článek Jaký je LED ekvivalent k zářivkám a jak maximálně ušetřit. Proč klasické trubice postupně mizí z prodeje, vysvětluje článek Zákaz prodeje konvenčních trubic T8 a T5.

Údržba a řešení problémů

Správná údržba prodlužuje životnost LED osvětlení a zajišťuje, že svítidla dávají stále dost světla.

Pravidelná kontrola

• Čištění: svítidla a kryty pravidelně čistěte od prachu a nečistot, které snižují množství vyzařovaného světla. Používejte suchý hadřík nebo čisticí prostředky určené pro svítidla, vždy při vypnutém napájení.
• Kontrola svítidla: všímejte si známek poškození, například prasklin krytu, zkřehlých objímek nebo známek přehřívání.
• Světelný výkon: pokud si všimnete poklesu jasu nebo nerovnoměrného svícení, může být čas na výměnu trubice nebo kontrolu předřadníku či startéru.

Výměna LED trubice

• Před výměnou vždy vypněte napájení na jističi.
• Postupujte stejně jako při instalaci: opatrně uvolněte starou trubici a vložte novou stejného typu.
• Vyřazené LED trubice odevzdejte na sběrném místě k recyklaci, stejně jako ostatní elektroodpad.

Nejčastější závady

Projev	Možná příčina	Co udělat
Trubice bliká	nekompatibilní předřadník nebo startér, uvolněný spoj	ověřte typ trubice a předřadníku, zkontrolujte svorky, případně předřadník odstraňte
Trubice nesvítí	chyba v zapojení, otočená trubice, chybí LED startér	zkontrolujte zapojení, napájení a usazení trubice v objímkách
Nerovnoměrné svícení	vadná trubice nebo problém s napájením	zkontrolujte všechna spojení, případně trubici vyměňte
Slabé světlo po vypnutí	indukované napětí ve vedení	viz článek o slabém svícení po vypnutí

Na rozdíl od klasických zářivek by LED trubice neměly blikat vůbec. Příčiny a řešení podrobně rozebírá článek Jak na problikávání LED žárovek a zářivek, slabé svícení po vypnutí vysvětluje článek Proč LED světlo po vypnutí slabě svítí.

Nejčastější chyby

1. Nesprávný výběr LED trubice. Vždy zkontrolujte, zda trubice odpovídá vašemu svítidlu typem patice, délkou a způsobem napájení.
2. Práce pod napětím. Nikdy nepracujte se svítidlem pod napětím. Vždy nejprve vypněte příslušný jistič a napětí ověřte zkoušečkou.
3. Ponechaný předřadník u trubice pro přímé napájení. Trubice pak nesvítí, bliká nebo se poškodí.
4. Nesprávné nebo volné zapojení vodičů. Způsobí nefunkčnost osvětlení nebo představuje bezpečnostní riziko.
5. Nedostatečné upevnění svítidla. Svítidlo musí být pevně uchycené, aby nedošlo k jeho uvolnění nebo pádu.
6. Vynechané testování. Po instalaci vždy důkladně vyzkoušejte funkčnost, abyste případné problémy odhalili hned.

Časté otázky

Shrnutí

Před nákupem zjistěte typ, délku a patici staré zářivky a druh předřadníku ve svítidle. Trubice pro tlumivku stačí vložit s LED startérem, trubice pro přímé napájení 230 V vyžadují odstranění předřadníku a úpravu zapojení. Vždy pracujte při vypnutém jističi, napětí ověřte zkoušečkou, spoje dělejte ve svorkách a po instalaci svítidlo důkladně vyzkoušejte. Přestavbu zapojení raději svěřte elektrikáři.
