Jak nainstalovat bodová LED svítidla?

Bodová LED svítidla zapuštěná do podhledu dávají nenápadné světlo do bytů, restaurací, barů i klubů a jejich montáž zvládnete během pár minut. V tomto návodu najdete postup v šesti krocích s fotografiemi, jak svítidla rozmístit, jaký úhel svitu zvolit a na co si dát pozor při zapojení 230 V a 12 V bodovek.

Typy bodových LED svítidel

Bodová LED stropní svítidla se používají jako hlavní i dekorativní osvětlení v domech, bytech, restauracích, barech a klubech. S úhlem svitu v rozmezí zhruba 45 až 90 stupňů dávají příjemné a neoslňující světlo, které je vhodné k odpočinku. Rozdíl mezi bodovým, stropním a nástěnným světlem vysvětluje článek Bodové, stropní a nástěnné osvětlení – čím se liší.

Při výběru se rozhodujete hlavně mezi dvěma konstrukcemi:

• Svítidla s integrovaným LED modulem – LED čip je pevnou součástí svítidla, napájí ho vlastní zdroj. Jsou ploché a hodí se i do mělkých podhledů. Vybírat můžete mezi LED bodovkami do sádrokartonu.
• Rámečky s paticí – do podhledového rámečku vložíte vyměnitelnou žárovku. Nejčastější je patice GU10 na 230 V, kterou osadíte LED žárovkou GU10. Starší patice MR16 (GU5,3) pracuje na 12 V a potřebuje zdroj.

Rámečky mohou být pevné, nebo výklopné. Výklopné umožní natočit světlo na obraz, knihovnu nebo pracovní místo. Jak vybrat správnou žárovku do rámečku, popisuje průvodce Jak vybrat správnou LED žárovku GU10.

Rozmístění a úhel svitu

Než začnete vrtat, nakreslete si rozmístění na plánek. Bodovky dávají kužel světla, proto musí být dost blízko u sebe, aby se kužely na podlaze překrývaly. Jinak vzniknou světlá a tmavá místa.

Orientační pravidla

• Při výšce stropu kolem 2,5 m a úhlu svitu 60° a víc se svítidla obvykle rozmísťují zhruba 1–1,5 m od sebe.
• Od stěny volte vzdálenost přibližně poloviny rozestupu mezi svítidly. Pokud chcete osvětlit stěnu nebo skříně, posuňte světla blíž ke stěně.
• Pro hlavní světlo počítejte zhruba s jedním svítidlem na 1,5–2 m².

Teplota barvy a stmívání

Do obývacího pokoje, ložnice a restaurací volte teplou bílou 2 700–3 000 K, která působí klidně a útulně. Do kuchyně, koupelny u zrcadla a pracovny se hodí neutrální bílá 4 000 K. Pokud chcete večer jas ztlumit, musí být stmívatelné jak svítidlo nebo žárovka, tak stmívač. Nestmívatelné LED na stmívači blikají nebo bzučí. Bodovky rozdělte do více okruhů, například zvlášť nad jídelním stolem a zvlášť u sedačky.

Příprava a nářadí

Bodová svítidla se montují do dutých podhledů, nejčastěji ze sádrokartonu. Před montáží ověřte montážní hloubku svítidla nebo rámečku i se žárovkou a porovnejte ji s prostorem nad podhledem. Připravte si:

• vrtací korunku (děrovku) o průměru, který uvádí výrobce svítidla,
• vrtačku, metr a tužku,
• šroubovák, odizolovací kleště a svorky,
• zkoušečku napětí a stabilní žebřík.

Polohu otvorů zkontrolujte vzhledem k nosným profilům podhledu. Profil se nesmí přeříznout, otvor proto případně posuňte o několik centimetrů. Podrobně celý postup popisuje Praktický průvodce instalací LED světel do podhledu.

Montáž krok za krokem

1. Vypněte elektrický proud

Vypněte jistič okruhu, ne jen vypínač. Zkoušečkou ověřte, že na přívodu není napětí.

2. Připravte montážní otvor

Vyvrtejte otvor o průměru, který uvádí výrobce jako montážní otvor (výřez). Korunku držte kolmo k podhledu, aby okraj otvoru zůstal čistý. Otvor nesmí být větší, jinak ho okraj svítidla nezakryje a pružiny svítidlo neudrží.

3. Připojte vodiče ke zdroji

U svítidla na fotografii patří hnědý vodič do pravé svorky, modrý do prostřední a zelenožlutý do levé svorky, ze které do svítidla nevede žádný vodič. Potom propojte konektor zdroje se svítidlem. U jiných svítidel se řiďte značením L, N a uzemnění na svorkovnici.

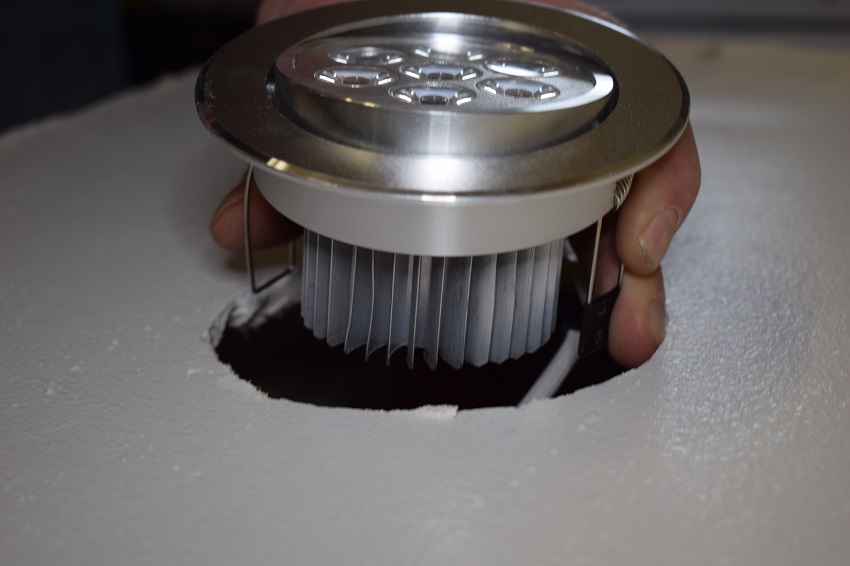

4. Vložte svítidlo do otvoru

Zdroj protáhněte otvorem a položte na horní stranu podhledu. Pružiny svítidla zmáčkněte proti sobě do horní polohy a svítidlo vložte do připraveného otvoru. Pružiny pomalu povolte, aby se opřely o podhled.

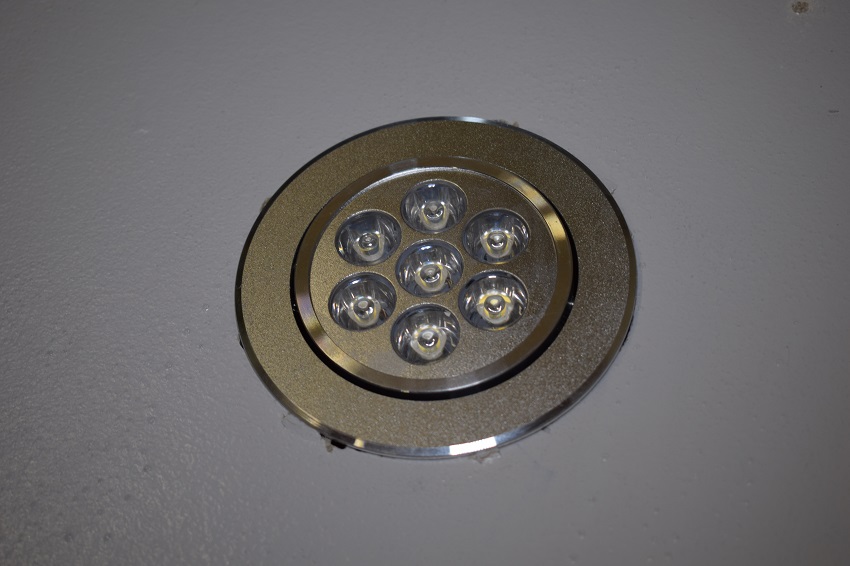

5. Zkontrolujte usazení

Zkontrolujte, že svítidlo sedí rovně se stropem a okraj po celém obvodu dosedá. U výklopných rámečků nastavte směr světla.

6. Zapněte elektrický proud

Zapněte jistič a vyzkoušejte všechna svítidla. Pokud některé nesvítí nebo bliká, vypněte jistič a zkontrolujte spoje.

Zapojení 230 V a 12 V bodovek

U svítidel s dvojitou izolací (třída ochrany II) se ochranný vodič nepřipojuje, jen ho bezpečně ukončete ve svorce.

Bodovky na 230 V

Svítidla s integrovaným modulem mají vlastní zdroj s výstupem pro LED, rámečky s paticí GU10 se připojují přímo na 230 V. Více svítidel se obvykle zapojuje paralelně, tedy každé na fázový a střední vodič.

Bodovky na 12 V

Svítidla s paticí MR16 potřebují zdroj 12 V. Při výměně halogenů za LED pozor na staré elektronické transformátory: často potřebují minimální zatížení, které LED žárovky nemají, a světla pak blikají. Starý transformátor nahraďte zdrojem určeným pro LED se správným výkonem.

Úsporu proti halogenům spočítáte jednoduše: rozdíl příkonu starého a nového svítidla ve wattech vynásobte počtem hodin svícení za rok a počtem svítidel a vydělte 1 000. Výsledek je úspora v kWh za rok. Pokud zvažujete místo bodovek plošná svítidla, podívejte se na návod Jak nainstalovat vestavné LED panely.

Nejčastější chyby

1. Příliš velké rozestupy. Kužely světla se nepřekrývají a na podlaze vznikají tmavá místa.
2. Úzký úhel svitu na hlavní světlo. Bodovky s úhlem do 30° se hodí na zvýraznění, ne na osvětlení celé místnosti.
3. Otvor větší než výřez. Svítidlo nedrží a kolem okraje je mezera.
4. Starý halogenový transformátor s LED žárovkami. Výsledkem je blikání nebo nefunkční světla.
5. Bodovky v řadě těsně u stěny. Na stěně vytvoří ostré světelné oblouky, které nemusí být žádoucí.

Časté otázky

Shrnutí

Bodová LED svítidla rozmístěte do pravidelné mřížky zhruba 1–1,5 m od sebe, pro hlavní světlo volte úhel svitu 60° a víc. Otvor vyvrtejte přesně podle výrobce, zapojte vodiče ke zdroji, zmáčkněte pružiny a svítidlo vložte. U 12 V bodovek použijte zdroj určený pro LED. Zapojení svěřte elektrikáři.
