Kompletní průvodce instalací vestavných stropních LED panelů

Plánujete instalaci stropního vestavného LED panelu a nevíte, jak na to? Nebojte se, připravili jsme pro vás přehledný a srozumitelný návod, který vám krok za krokem pomůže s instalací. Vestavné LED panely jsou skvělou volbou pro moderní a efektivní osvětlení vašeho domova či kanceláře. Nejen že jsou energeticky úsporné, ale díky svému minimalistickému designu se hodí do jakéhokoli interiéru.

Ačkoliv instalace může působit jako náročný úkol, s tímto návodem je to práce, kterou zvládne i začátečník. Je však důležité poznamenat, že pokud si nejste svými dovednostmi v oblasti elektroinstalace jistí, je vždy lepší kontaktovat odborníka. Bezpečnost je při práci s elektřinou na prvním místě. Pokud teprve vybíráte, jaký panel koupit, začněte průvodcem Jak vybrat LED panel.

Potřebné vybavení

Doporučené produkty

1. LED panel – Vyberte LED panel vhodný pro vestavnou instalaci. Zvažte velikost, světelný výkon (lumeny), barvu světla (teplota chromatičnosti) a účinnost (lumeny na watt). Panely určené přímo k zapuštění najdete v kategorii vestavné LED panely, provedení pro montáž do sádrokartonu v kategorii panely do sádrokartonu.
2. LED driver (napájecí zdroj) – Ujistěte se, že máte správný LED driver odpovídající specifikacím vašeho LED panelu. Náhradní a samostatné zdroje najdete v kategorii zdroje.

Potřebné nářadí

• Elektrické nářadí (šroubovák, kleště)
• Vrtačka a vhodný vrták pro sádrokarton nebo beton
• Měřicí pásmo a tužka na značení
• Vodováha pro zajištění rovného umístění
• Bezšroubové (např. WAGO) nebo šroubové svorky pro elektrické spoje
• Krytky na dráty nebo svorkovnice
• Chránička na kabely (v případě potřeby)
• Bezpečnostní vybavení (ochranné brýle, rukavice)
• Hladítko
• Krimpovací kleště
• Testovací pero nebo multimetr

Příprava před instalací

Plánování

• Výběr místa: Rozhodněte se, kde přesně chcete LED panel umístit. Mělo by to být místo, kde je potřeba dobré osvětlení, například nad pracovním stolem nebo v kuchyni.
• Měření: Změřte rozměry vybraného místa a vyberte panel odpovídající velikosti.
• Kontrola překážek: Ujistěte se, že v místě instalace nejsou žádné překážky jako trámy nebo potrubí.

Bezpečnostní opatření

• Vypnutí proudu: Před zahájením jakékoliv práce vypněte elektrický proud v místnosti pomocí jističe. Toto je zásadní krok pro vaši bezpečnost!
• Ověření vypnutí: Použijte testovací pero nebo multimetr k ověření, že je proud skutečně vypnutý.

Postup instalace krok za krokem

1. Označení místa instalace

• Pomocí měřicího pásma a tužky si přesně označte místo na stropu, kde bude panel umístěn.
• Použijte vodováhu pro zajištění rovného umístění.

2. Výřez otvoru pro vestavný panel

• Podle rozměrů LED panelu vyřízněte otvor ve stropu.
• Pro sádrokarton použijte vrtačku k vytvoření počátečního otvoru a poté použijte pilu na sádrokarton k dokončení výřezu.
• Do betonového stropu otvor pro vestavný panel nevyřezávejte – vestavný panel potřebuje dutinu za povrchem (podhled). Na beton použijte přisazený montážní rámeček nebo vytvořte podhled; zásah do nosné konstrukce jen po konzultaci se statikem.
• Ujistěte se, že jsou okraje řezu hladké a bez poškození.

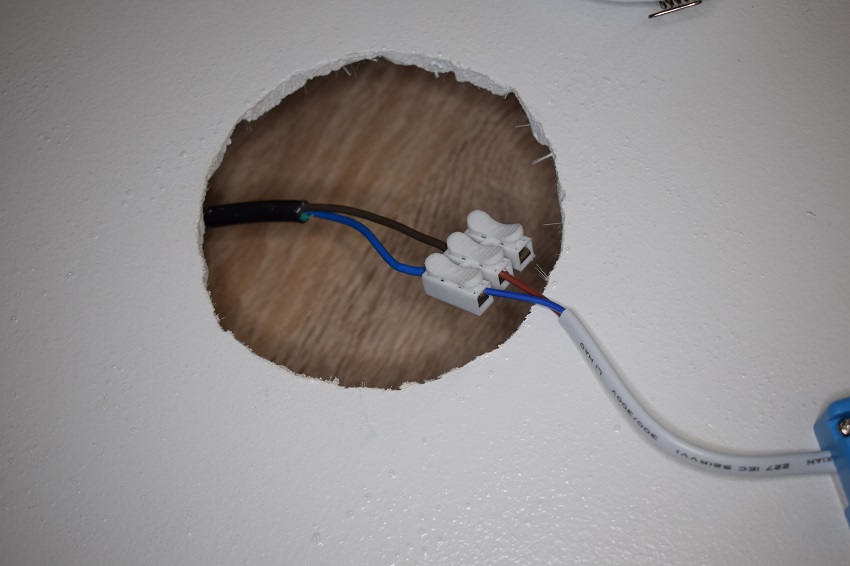

3. Připojení k elektrické síti

• Připojte kabely LED panelu k odpovídajícím kabelům ve stropu:
  • Fáze (L) – obvykle černý nebo hnědý vodič
  • Nula (N) – obvykle modrý vodič
  • Zem (PE) – obvykle zelenožlutý vodič
• Použijte svorkovnici nebo krytky na dráty pro bezpečné spojení.
• Ujistěte se, že jsou všechny spoje pevné a dobře izolované.

4. Montáž panelu

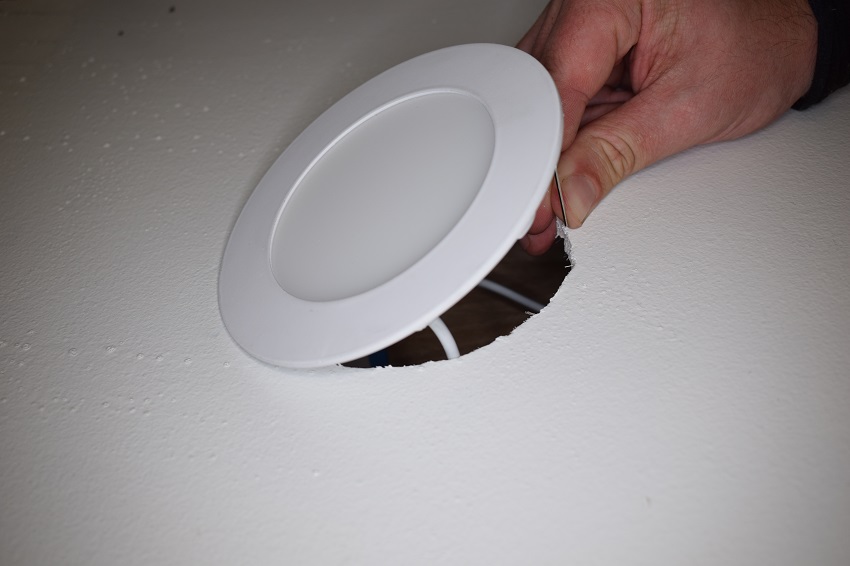

• Vložte LED panel do připraveného otvoru.
• Většina LED panelů má pružné západky nebo jiný systém uchycení, který zajišťuje, že panel bude bezpečně držet ve stropu.

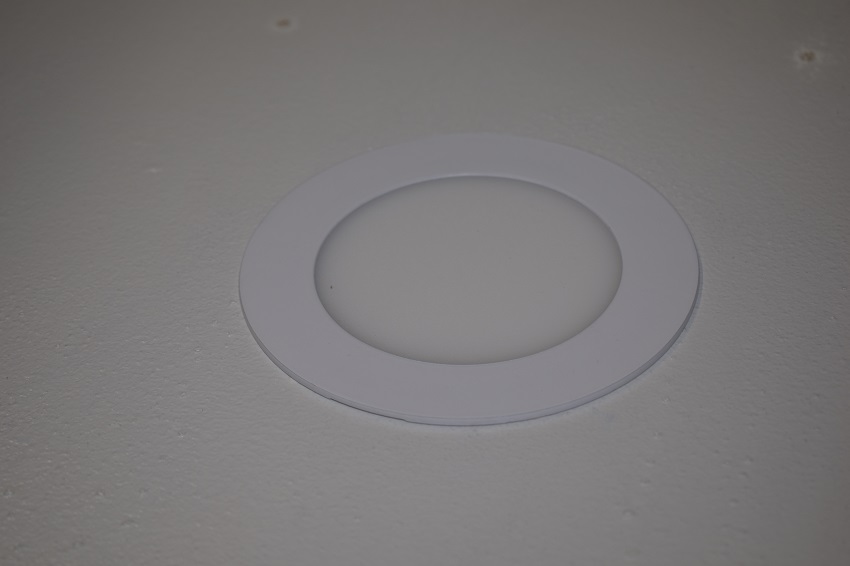

• Ujistěte se, že panel je rovně umístěn a pevně uchycen.

5. Kontrola a testování

• Po dokončení instalace zapněte elektrický proud.
• Otestujte, zda LED panel funguje správně.
• Zkontrolujte, zda nedochází k blikání nebo jiným problémům.

Postup pro panely, které se vkládají do kazetového podhledu, popisuje samostatný Kompletní průvodce instalací podhledových LED panelů.

Rozměry a vzdálenosti

• Výběr správné velikosti panelu: LED panely jsou dostupné v různých rozměrech. Velikost panelu by měla odpovídat velikosti místnosti a požadované intenzitě osvětlení.
• Výška stropu: Výška stropu může ovlivnit intenzitu a rozložení světla. Pro standardní stropní výšku (2,5 až 3 metry) jsou obvykle dostatečné standardní panely.
• Vzdálenost mezi panely: Pro rovnoměrné osvětlení je důležité správně rozložit panely. Vzdálenost mezi jednotlivými panely by měla být zhruba rovna výšce stropu.

Výpočet potřebného počtu panelů: Potřebný světelný tok spočítáte vynásobením plochy místnosti v m² požadovanou osvětleností v lx a vydělením činitelem využití 0,6. Pro obývací pokoj 20 m² a osvětlenost 150 lx tak vychází 20 × 150 / 0,6 = 5 000 lm, tedy například sedm panelů po 700 lm nebo pět panelů po 1 000 lm. Rozdíl mezi lumeny a luxy vysvětluje článek Co znamenají pojmy lumen, lux a kandela.

Bezpečnostní a zákonné normy

1. Dodržení norem ČSN a evropských norem (EN):
   • Ujistěte se, že veškeré elektrické komponenty splňují normy ČSN EN 60598-1 pro světelná zařízení a ČSN EN 62471, která se týká fotobiologické bezpečnosti lamp a lampových systémů.
2. Kvalifikace pro instalaci:
   • Elektrické instalace by měly provádět pouze osoby s odpovídající kvalifikací. V České republice musí mít elektrikář odbornou způsobilost v elektrotechnice podle nařízení vlády č. 194/2022 Sb.
3. Správné umístění a uchycení:
   • Ujistěte se, že strop, do kterého LED panel instalujete, může náležitě panel udržet, a to jak z hlediska hmotnosti, tak i stability.
   • Zkontrolujte, zda místo instalace není vystaveno vlhkosti nebo extrémním teplotám.
4. Elektrické připojení:
   • Dodržujte správnou polaritu připojení.
   • Ujistěte se, že všechny elektrické spoje jsou bezpečně izolované.
5. Dodržování záručních podmínek:
   • Přečtěte si záruční podmínky výrobce a ujistěte se, že instalace neovlivní vaše záruční práva.

Instalace do koupelny: Vestavné panely lze použít i v koupelně, pokud mají krytí minimálně IP44 a jsou umístěny mimo zóny s vyšším rizikem stříkající vody podle ČSN 33 2000-7-701. Okruh v koupelně musí být chráněn proudovým chráničem 30 mA. Vhodné provedení najdete v kategorii vlhkotěsné vestavné LED panely IP44, podrobnosti o zónách popisuje Praktický průvodce instalací LED osvětlení v koupelně.

Časté chyby a jak se jim vyhnout

1. Nedostatečné zajištění elektrické bezpečnosti:
   • Vždy odpojte elektrický obvod u hlavního jističe před zahájením prací.
2. Výběr nesprávné velikosti panelu:
   • Důkladně změřte prostor před výběrem panelu.
3. Ignorování stavebních a elektrotechnických norem:
   • Ujistěte se, že vaše instalace splňuje všechny lokální normy.
4. Špatná volba umístění panelu:
   • Přemýšlejte o tom, jak světlo ovlivní místnost, a vyberte optimální umístění.
5. Nevhodná manipulace s elektrickým zapojením:
   • Dbejte na správné připojení všech vodičů.
6. Použití nekvalitních materiálů a nářadí:
   • Investujte do kvalitních elektroinstalačních materiálů a nářadí.
7. Nedostatečné testování po instalaci:
   • Vždy proveďte důkladný test po dokončení instalace.

Kontrola po instalaci

1. Kontrola pevnosti uchycení

• Zkontrolujte, zda je panel pevně a bezpečně uchycen ve stropu.
• Zaměřte se na upevňovací prvky a ujistěte se, že nejsou volné.

2. Kontrola elektrického připojení

• Vypněte napájení k obvodu.
• Ověřte, zda jsou všechny kabely správně připojené a izolované.
• Zkontrolujte, že ochranný vodič (pokud je přítomen) je správně připojen.

3. Testování funkčnosti

• Zapněte napájení a otestujte panel.
• Zkontrolujte, jestli svítí a zda nedochází k blikání.
• Vyzkoušejte, zda funguje jakýkoliv stmívač nebo dálkové ovládání, pokud je panel s nimi vybaven.

4. Vizuální kontrola

• Prohlédněte si panel a jeho okolí, zda nedošlo po montáži k poškození.
• Ujistěte se, že nejsou viditelné žádné otevřené kabely nebo nechráněné elektrické komponenty.

Pokročilé typy osvětlení

1. Chytré osvětlení a jeho propojení

Chytré osvětlení vám umožňuje ovládat světla pomocí mobilní aplikace, hlasových asistentů nebo automatizace.

Například: LED panely TUYA, které najdete v kategorii smart LED designové panely.

• Konfigurace aplikace: Stáhněte si příslušnou aplikaci a postupujte podle instrukcí. Párování krok za krokem popisuje návod Jak spárovat Tuya SMART designové panely.

2. Stmívače a různé typy spínačů

Stmívače umožňují nastavit intenzitu osvětlení. Je potřeba mít stmívatelné LED panely (obsahují stmívatelný zdroj), například z kategorie stmívatelné LED panely. Jak vybrat vhodný stmívač, vysvětluje článek Stmívače pro LED osvětlení: jaké vybrat a proč regulovat světlo.

3. Pohybové senzory a časovače

Tyto prvky umožňují automatizovat osvětlení:

• Pohybové senzory: Ideální pro venkovní osvětlení nebo pro chodby.
• Časovače: Můžete nastavit, kdy se světla zapnou a vypnou.

Energetická efektivita

1. Úspora energie: LED technologie je mnohem úspornější než tradiční osvětlení. LED panely mohou oproti klasickým žárovkám ušetřit až 80–90 % energie, oproti zářivkovým svítidlům typicky 30–50 %.
2. Dlouhá životnost: LED panely mají obvykle velmi dlouhou životnost, která může dosahovat až 50 000 hodin a více.
3. Nízké údržbové náklady: Díky dlouhé životnosti a stabilnímu výkonu LED panelů jsou náklady na jejich údržbu minimální.
4. Energetické štítky: Při výběru LED panelů věnujte pozornost energetickým štítkům (od září 2021 platí stupnice A–G, údaje ověříte v databázi EPREL).
5. Světelná účinnost: Je udávána v lumenech na watt (lm/W). Vyšší hodnota znamená vyšší účinnost.
6. Regulace svítivosti: Mnoho LED panelů umožňuje regulaci svítivosti, což může dále snížit spotřebu energie.

Údržba a servis

1. Pravidelná kontrola

• Kontrolujte panel pravidelně, alespoň jednou za rok.
• Zkontrolujte upevnění a ujistěte se, že panel je stále pevně uchycen.

2. Čištění

• Vypněte napájení před jakýmkoliv čištěním.
• Používejte suchý nebo mírně vlhký hadřík.
• Nepoužívejte abrazivní čisticí prostředky.

3. Výměna komponent

• V případě poruchy kontaktujte odborného servisního technika.
• Nechte výměnu LED čipů nebo driveru na odbornících.

4. Provozní podmínky

• Dodržujte provozní teploty.
• Vyvarujte se vysoké vlhkosti, která může poškodit elektronické komponenty.
