Základní údaje o LED nouzovém osvětlení

Instalace nouzového osvětlení, které umožňuje bezpečné opuštění budovy při výpadku proudu nebo jiné kritické situaci, je v mnoha případech povinná, v jiných je doporučeníhodná. V tomto článku najdete základní údaje o LED nouzovém osvětlení: jaké má vlastnosti, jaké druhy existují, jaké hodnoty požaduje norma ČSN EN 1838, kam svítidla umístit a jak je kontrolovat.

Vlastnosti LED nouzového osvětlení

Je obecně známo, že ze současných běžně dostupných druhů osvětlení má LED nejnižší nároky na elektrickou energii. Spolu s energií šetří i peníze provozovatele. U nouzového osvětlení má nízká spotřeba ještě jednu zásadní výhodu: LED nouzové svítidlo má díky ní menší nároky na baterii při stejné době svícení, nebo svítí déle při stejné baterii.

LED svítidla jsou pověstná bezúdržbovostí a životností 50 000 hodin a více, ale v případě nouzových svítidel je nutné tuto charakteristiku korigovat. Životnost LED nouzových svítidel se kvůli baterii, která je součástí svítidla, obvykle uvádí nižší, a to okolo 30 000 hodin. Samotný akumulátor je nutné po několika letech vyměnit podle pokynů výrobce, protože postupně ztrácí kapacitu.

Už z podstaty funkce nouzového osvětlení je nutné těmto svítidlům věnovat určitou péči, nebo chcete-li údržbu. Musí se provádět testy funkčnosti (nejsnáze se provádějí u svítidel s testovacími tlačítky nebo s automatickým autotestem) a zajišťovat pravidelné revize.

Další vlastnosti, které LED nouzová svítidla charakterizují:

• Okamžité a plné rozsvícení po výpadku proudu, bez zahřívání jako u zářivek.
• Odolnost vůči častému spínání, otřesům, mrazu i horku.
• Minimální zahřívání – LED jsou proto velmi bezpečným zdrojem světla i v místech s hořlavými materiály.
• Malé rozměry – svítidla mohou být nenápadná, vestavná do podhledu nebo plochá na stěnu.

Výběr svítidel najdete v kategorii LED nouzové osvětlení.

Druhy LED nouzového osvětlení

Trvalé a netrvalé

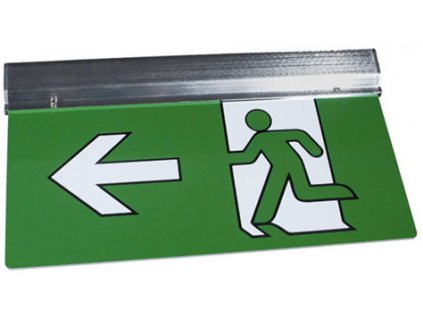

LED nouzové osvětlení může být trvalé, nebo netrvalé. Trvalá svítidla plní funkci běžného osvětlení, kdy svítí díky zapojení do sítě, a zároveň funkci nouzového osvětlení v případě výpadku proudu, kdy svítí jen na baterii. Používají se typicky pro trvale svítící značky únikových východů. Netrvalé nouzové osvětlení svítí výhradně na baterii v případě přerušení dodávky proudu, v běžném provozu je zhasnuté.

Vnitřní a venkovní

Zásadní je i rozlišování vnitřních a venkovních nouzových svítidel. Toto rozlišení se odvíjí od druhu krytí, které musí být v případě venkovních svítidel odolné proti vniknutí vody. Venku, v garážích, myčkách nebo potravinářských provozech volte svítidla s krytím IP65 podle ČSN EN 60529.

Autonomní a s centrální baterií

Další možností je rozdělení nouzových svítidel na autonomní s akumulátorem přímo ve svítidle a svítidla napájená z centrální baterie, která je umístěná v budově. Autonomní svítidla se snadno instalují a hodí se pro menší objekty. Centrální baterie usnadňuje údržbu ve velkých budovách, protože se kontroluje a vyměňuje jeden zdroj.

Podle účelu

Co požaduje norma ČSN EN 1838

Pro informace o povinnostech instalace nouzového osvětlení je potřeba odkázat na normu nouzového osvětlení ČSN EN 1838 v aktuálně platném vydání. Zda a kde musí být nouzové osvětlení v konkrétní budově, určuje požárně bezpečnostní řešení stavby, které zpracovává projektant. Základní hodnoty normy jsou:

Pro únikové cesty a protipanické osvětlení platí minimální doba svícení 1 hodina. Osvětlení musí do 5 sekund dosáhnout alespoň poloviny požadované hodnoty a do 60 sekund plné hodnoty. Poměr mezi nejvyšší a nejnižší osvětleností na cestě nesmí překročit 40 : 1, aby oko nebylo oslněné a zároveň nezůstávala tmavá místa.

Příklad: jak velká má být bezpečnostní značka

Rozpoznávací vzdálenost značky se počítá jako výška piktogramu × konstanta. Pro vnitřně prosvětlenou značku je konstanta 200, pro značku osvětlenou zvenku 100. Pokud je chodba dlouhá 25 m a značka má být čitelná na celou délku, potřebujete u prosvětlené značky piktogram vysoký alespoň 25 m / 200 = 12,5 cm. U značky osvětlené zvenku by to bylo 25 cm.

Kam nouzová svítidla umístit

Nouzová svítidla se umisťují tak, aby zdůraznila místa, kde hrozí nebezpečí nebo kde je bezpečnostní vybavení:

• u každých dveří určených k úniku a vně u posledního východu z budovy,
• u schodišť tak, aby každý stupeň dostal přímé světlo,
• u každé změny úrovně podlahy, změny směru a na křižovatkách chodeb,
• u hasicích přístrojů, tlačítek požární signalizace a prostředků první pomoci,
• v blízkosti strojů a míst, kde je nutné bezpečně ukončit činnost.

Postup montáže krok za krokem najdete v článku Jak nainstalovat nouzové LED osvětlení. Ve výrobních a skladových halách řešte nouzové světlo spolu s hlavním osvětlením – viz Komplexní průvodce osvětlením skladových a výrobních hal a nabídka LED průmyslového osvětlení.

Testy, revize a údržba

V záležitosti samotných revizí je potřeba se obrátit na subjekty zajišťující BOZP a požární ochranu. Kontroly provozuschopnosti nouzového osvětlení musí zajišťovat každá právnická a podnikající fyzická osoba podle vyhlášky MV č. 246/2001 Sb., o požární prevenci, zpravidla nejméně jednou ročně.

V praxi se podle normy ČSN EN 50172 pro systémy nouzového únikového osvětlení provádí:

Svítidla s automatickým autotestem si měsíční i roční test provedou sama a výsledek signalizují kontrolkou. Ušetříte tím čas obsluhy, záznam do provozní knihy ale vést musíte i tak.

Nejčastější chyby

1. Svítidla bez pravidelného testu. Vybitá nebo zestárlá baterie se pozná až při výpadku proudu.
2. Malé značky na dlouhých chodbách. Piktogram musí být čitelný z celé délky únikové cesty.
3. Vnitřní svítidlo venku nebo ve vlhku. Venku a v mokrých provozech je potřeba krytí IP65.
4. Zapomenuté schodiště a změny směru. Právě tam hrozí při úniku pád.
5. Chybějící záznamy o kontrolách. Bez provozní knihy nelze doložit, že je systém v pořádku.

Časté otázky

Shrnutí

LED nouzové osvětlení je úsporné, odolné a díky nízké spotřebě vystačí s menší baterií. Vyberte správný druh (trvalé, netrvalé, autonomní nebo s centrální baterií), dodržte hodnoty normy ČSN EN 1838, umístěte svítidla u východů, schodišť a změn směru a nezapomínejte na pravidelné testy a revize.
