Jak nainstalovat LED zářivku? Foto a video návody

Nejste zrovna technický typ? Stává se vám, že hledáním postupu při zprovoznění elektronických zařízení strávíte mnohdy víc času než při jejím vybírání či jen nemáte v dosahu elektrikáře, který by vám pomohl s instalací?  Pak jste na správné stopě, neboť tento článek by se mohl jmenovat „Všechno, co jste chtěli vědět o zprovoznění LED zářivek, ale báli jste se zeptat“ :-)

Po koupi je nutné se přesvědčit, zda je balení kompletní, zářivka vzhledově odpovídá a kontakty na obou stranách jsou nepoškozené. Další postup se pak již odvíjí podle typu tělesa, do něhož chceme LED zářivku vložit.  V současné době existují tři druhy těles – LED zářivková tělesa, klasická fluorescentní trubicová tělesa s tlumivkou a startérem, a trubicová fluorescentní tělesa s elektrickým předřadníkem.

Ideálním místem pro vložení LED zářivek jsou samozřejmě LED zářivkové tělesa. Ta jsou s LED zářivkami zcela kompatibilní, takže významně ulehčí instalaci a umožní maximální výkon LED zářivek, zatímco tělesa s tlumivkou a startéry či elektrickými předřadníky je pro součinnost s LED zářivkami nezbytné nejdřív upravit. Ale pojďme popořadě.

 1) Instalace LED zářivek v LED zářivkovém tělesu

Před zahájením instalace LED zářivek je vhodné se pro informaci podívat, máme-li LED těleso jednostranné, v němž jsou oba kontakty, tedy fáze (značka L- hnědá barva) i nulový vodič (značka N- modrá) na jedné straně, či oboustranné, kdy jsou fáze a „nula“ na opačných stranách tělesa a proud tak jde do trubice z obou stran.

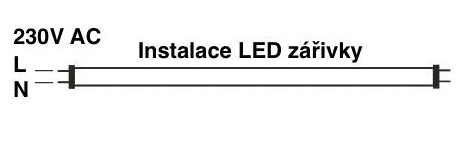

Jednostranná LED zářivka

teleso-jednostranne-napajeni

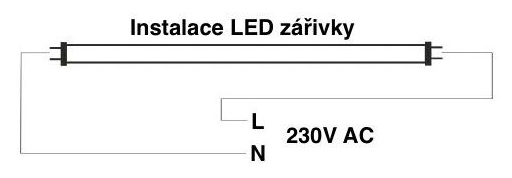

Oboustranná LED zářivka

teleso-oboustranne-napajeni



Instalace LED zářivek je však v obou typech LED tělesa stejná – a velmi jednoduchá. Její postup je následující:

1. Odpojíme LED zářivkové těleso od proudu (pokud není nové)

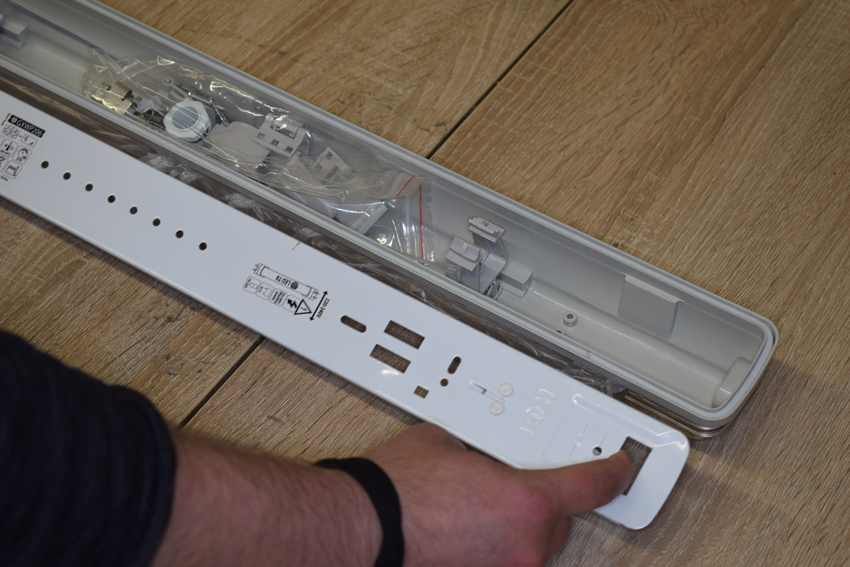

2. Odebereme kryt LED tělesa

DSC_0543_1

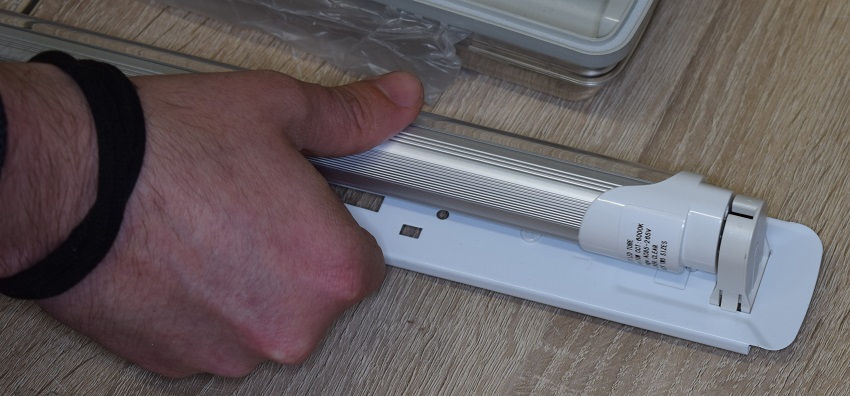

3.Nasadíme LED zářivky

nasazeni led zarivky_1

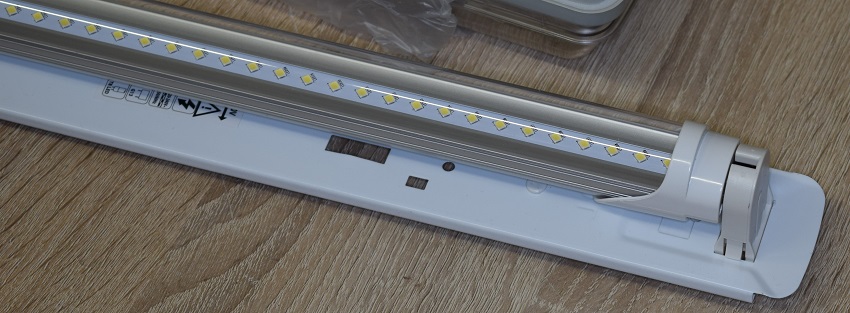

4. Lehce je pootočíme, aby přesně zapadly do určeného prostoru.

pootoceni led zarivky

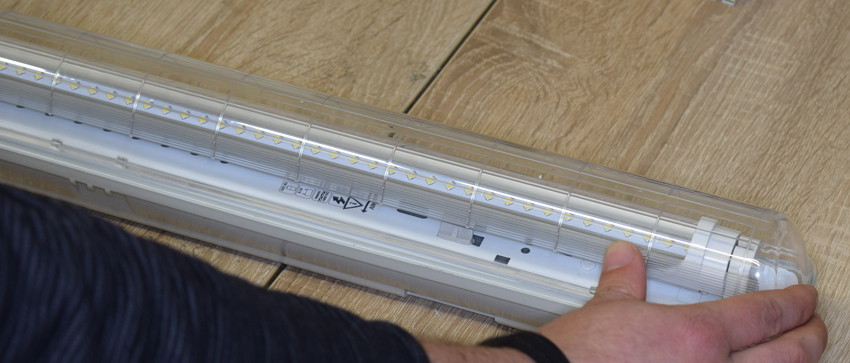

5. Přiděláme kryt LED tělesa

pridelani-krytu-led-zarivky

6. Připojíme těleso k proudu

7.Zapneme LED zářivku



2) Instalace LED zářivek v klasickém trubicovém tělese s magnetickým předřadníkem a startéry

V případě klasického trubicového tělesa s magnetickým předřadníkem (tlumivkou) a startéry existují dvě varianty zprovoznění LED zářivek.

Jednodušší způsob spočívá v odebrání startérů. Ten zahrnuje tyto kroky:

1. Odpojíme těleso od proudu

2. Odebereme kryt tělesa

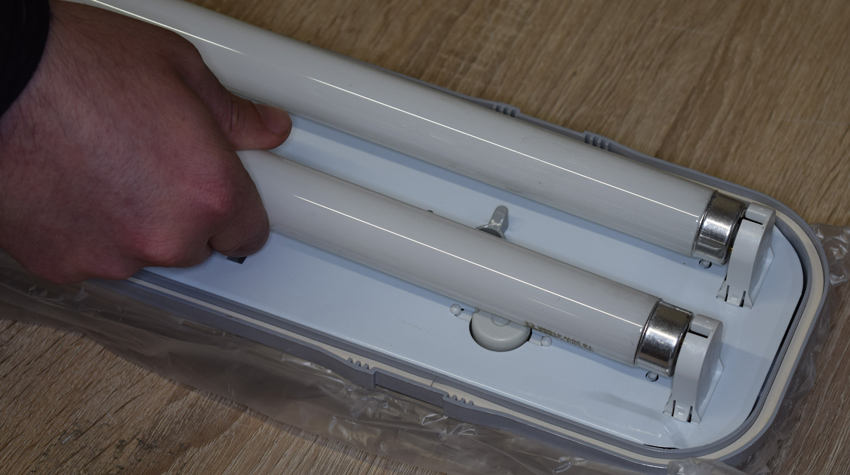

3. Odebereme klasické zářivkové trubice

odebrani-klasicke-trubice

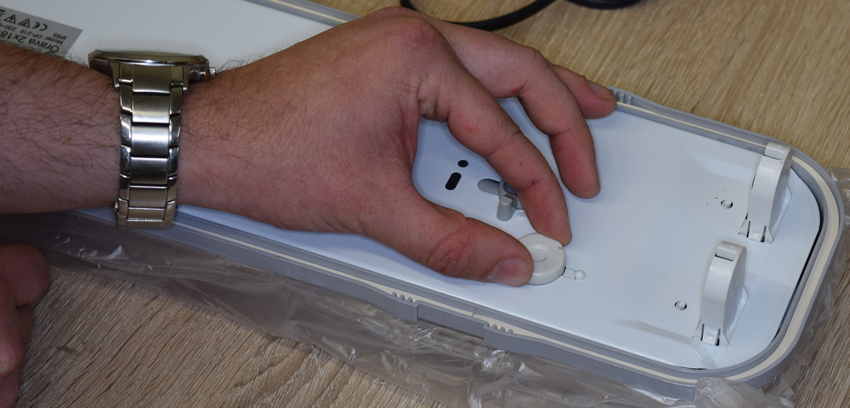

4. Odebereme startéry, což jsou nápadné bílé „čudlíky“, umístěné po stranách tělesa

odebrani starteru

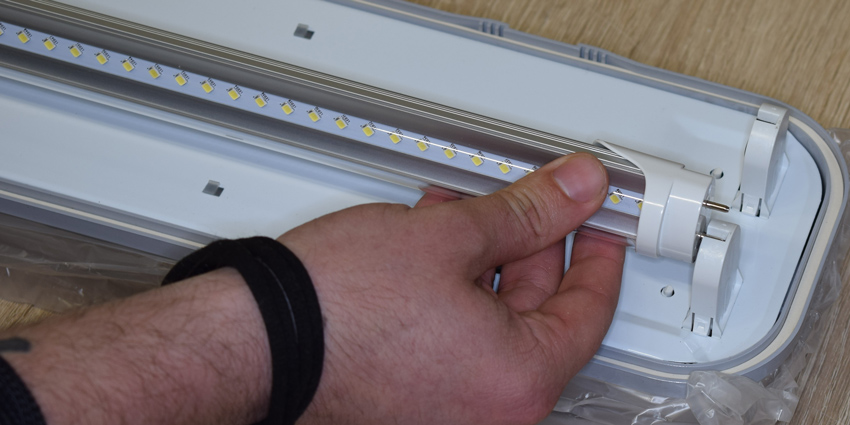

5. Nasadíme LED zářivky – lehce je pootočíme, aby přesně zapadly do určeného prostoru.

vlozeni-led-zarivky

6. Zaděláme kryt tělesa

zadelani-krytu-led-zarivky

7. Připojíme těleso opět k proudu

8. Zapneme LED zářivku

Videonávod



Při tomto způsobu zapojení LED zářivky nedojde k vyřazení tlumivky, která může odebírat elektrickou energii. Proto k dosažení větší energetické úspory doporučujeme vyřadit z provozu i tlumivku, jak se magnetickému předřadníku říká. Jak toho docílíme?

1. Odpojíme těleso od proudu

2. Odebereme kryt tělesa

3. Odebereme klasické zářivkové trubice

4. Odebereme startéry, umístěné po stranách tělesa

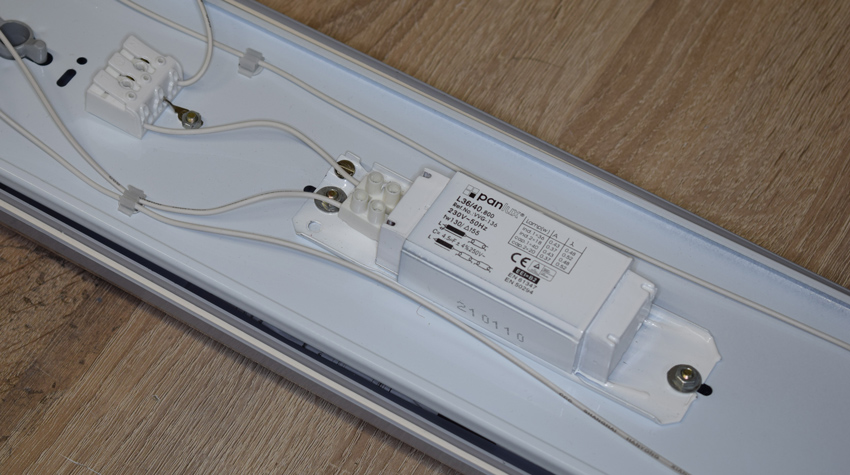

5. Otočíme plech elektrickými „vnitřnostmi“ nahoru

tlumivka

6.Odebereme všechny vodiče od tlumivky a propojíme je

bzzz kazka propojenych vodicu bez tlumivky (2)

7. Otočíme střed tělesa zpět

8. Nasadíme LED zářivky

9. Zaděláme kryt tělesa

10. Připojíme zdroj elektřiny

 Videonávod



3) Instalace LED zářivek ve fluorescentním tělese s elektrickým předřadníkem

Máte-li klasické fluorescentní těleso s elektrickým předřadníkem, musíte při jeho transformaci na součinnost s LED zářivkami splnit tyto kroky:

1. Odpojíme těleso od proudu

2. Odebereme kryt tělesa

3. Odebereme klasické trubice

4. Otočíme plech  elektrickými „vnitřnostmi“ nahoru

5. Demontujeme všechny vodiče z elektrického předřadníku

demontujte vodice z predradniku (3)

6. Všechny vodiče z jedné strany tělesa propojíme s „L“ (hnědým vodičem)

hneda-u-sebe (2)

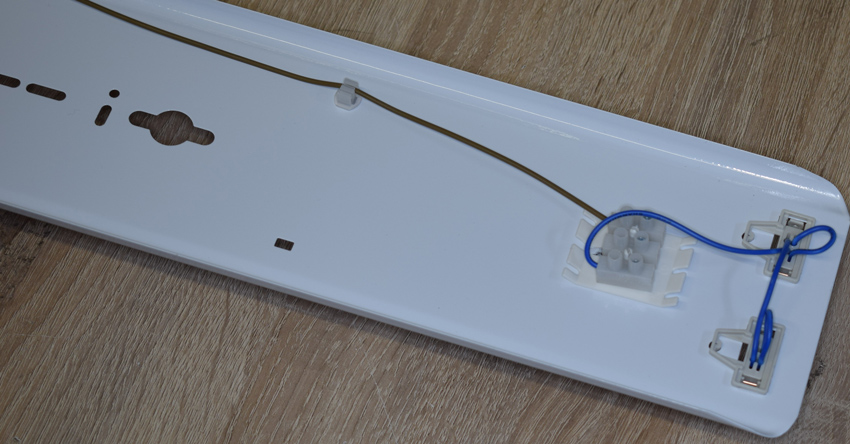

7.Všechny vodiče z druhé strany tělesa propojíme s „N“ (modrým vodičem)

modra u sebe

8. Otočíme střed tělesa

9. Vložíme LED zářivky

10. Přiděláme kryt

11. Připojíme zdroj elektřiny

12. Zapneme LED zářivku

 Videonávod



Život jistě nabízí i větší překážky, než instalaci LED zářivek, na níž opravdu není nic těžkého, ale doporučujeme ji svěřit odborně způsobilé osobě. Chcete-li však zprovoznit LED zářivky prakticky bez práce, podívejte se na širokou nabídku LED zářivkových těles a dosáhněte na kvalitní, ekonomicky výhodné a životní prostředí šetřící LED osvětlení, než byste řekli LED :-)
