Kompletní průvodce instalací LED těles a zářivek

Tento průvodce vám pomůže s instalací kompletního nového LED tělesa s trubicemi. Pokud chcete místo toho jen nahradit klasické zářivky v původním tělese, postupujte podle článku Kompletní průvodce instalací LED zářivek.

Instalace LED tělesa se zářivkovými trubicemi

Potřebné nářadí a materiál

  • Šroubovák (křížový a plochý)
  • Zkoušečka napětí
  • Svorky (např. WAGO) nebo svorkovnice pro spoje vodičů
  • Pracovní rukavice
  • Stabilní stolička nebo žebřík (podle potřeby)

Pro instalaci nového tělesa

  • Vrtačka s vrtáky odpovídajícími povrchu (beton, sádrokarton, dřevo)
  • Hmoždinky a šrouby vhodné pro daný povrch
  • Měřicí pásmo
  • Vodováha
  • Tužka pro značení
  • Kleště (kombinované a štípací)

Bezpečnostní opatření před instalací

Bezpečnost je při práci s elektrickými zařízeními na prvním místě:

  • Vypněte přívod elektřiny – Před zahájením práce vždy vypněte příslušný jistič v rozvaděči. Nestačí vypnout pouze vypínač v místnosti! Po vypnutí jističe se zkoušečkou ujistěte, že v okruhu není napětí.
  • Zkontrolujte kompatibilitu – Ujistěte se, že vaše LED trubice jsou kompatibilní s tělesem svítidla (velikost a typ).
  • Přečtěte si návod – Každé svítidlo a LED trubice mohou mít specifické požadavky na instalaci. Vždy si přečtěte pokyny od výrobce.
  • Pracujte na suchém místě – Ujistěte se, že pracujete v suchém prostředí a nepoužíváte vlhké nářadí.

Instalace nového LED tělesa s trubicemi

Hotová tělesa pro LED trubice najdete v kategorii LED zářivková svítidla, tělesa včetně trubic pak mezi tělesy se zářivkami.

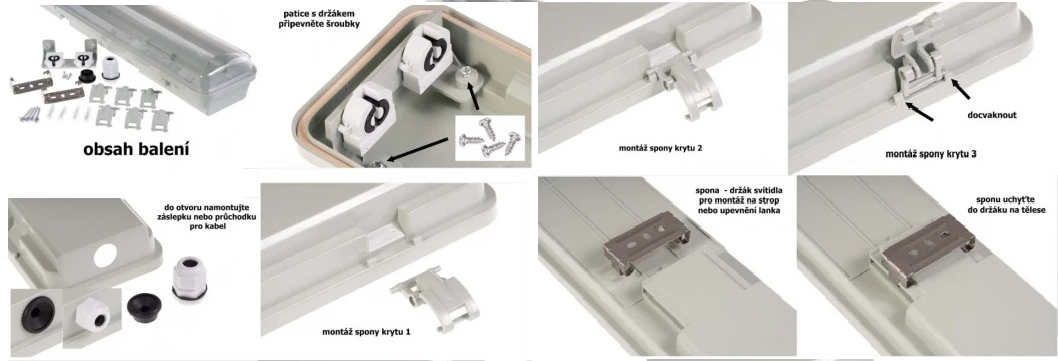

Montáž LED tělesa s trubicemi

Krok 1: Příprava

  • Rozbalte nové LED těleso a zkontrolujte, zda obsahuje všechny součásti uvedené v návodu.
  • Ujistěte se, že máte vypnutý příslušný jistič.
  • Připravte si pracovní prostor – odstraňte překážky a zajistěte dostatečné osvětlení.

Krok 2: Montáž těla svítidla

  • Označte si místa, kde budete vrtat otvory pro upevnění tělesa. Použijte vodováhu, aby bylo těleso vodorovně.
  • Vyvrtejte otvory a vložte do nich hmoždinky.
  • Připevněte držáky nebo přímo tělo svítidla pomocí šroubů. Ujistěte se, že je pevně uchyceno.

Krok 3: Elektrické připojení

  • Identifikujte přívodní vodiče v místě instalace:
    • Fázový vodič (obvykle hnědý, černý nebo šedý; ve starších rozvodech vždy ověřte zkoušečkou)
    • Nulový vodič (obvykle modrý)
    • Zemnicí vodič (zelenožlutý)
  • Připojte vodiče ke svítidlu podle odpovídajících barev nebo označení:
    • Fázový vodič ke vstupu označenému L
    • Nulový vodič ke vstupu označenému N
    • Zemnicí vodič k zemnicímu vstupu (symbol uzemnění nebo PE)
  • Pro bezpečné spojení vodičů použijte svorkovnice nebo spojky WAGO.
  • Zajistěte, aby všechny spoje byly pevné a izolované.

Krok 4: Instalace LED trubic

  • Pokud jste kupovali těleso bez předinstalovaných trubic, opatrně vyjměte LED trubice z obalu.
  • Vložte trubice do objímek tělesa – obvykle je potřeba je jemně zasunout a poté otočit o 90°, dokud nezacvaknou do správné polohy.

Trubice ve správné délce a provedení najdete v kategorii LED zářivky. Obrazový postup výměny trubice ukazuje článek Jak nainstalovat LED zářivku: foto a video návody.

Krok 5: Dokončení instalace

  • Připevněte kryt svítidla (pokud je součástí).
  • Zkontrolujte, zda je vše pevně uchyceno.
  • Zapněte jistič a otestujte svítidlo.

Správné umístění a rozměry

Pro optimální osvětlení prostoru je důležité umístit svítidlo ve správné výšce a vzdálenosti:

Výška instalace

  • Běžné místnosti – minimálně 2,2 metru nad podlahou
  • Pracovní prostory (kuchyně, dílny) – 1,8 až 2 metry nad pracovní plochou
  • Chodby a průchody – minimálně 2,1 metru pro bezpečný průchod

Vzdálenosti a rozestupy

  • Udržujte minimálně 15 cm odstup od stěn.
  • Od vyšších objektů (skříně, police) zachovejte odstup 30–50 cm.
  • Pro rovnoměrné osvětlení větších prostor instalujte více svítidel s rozestupem odpovídajícím přibližně jedné třetině až polovině délky místnosti.

Výběr správné velikosti

  • Menší prostory (koupelny, chodby) – kratší zářivky (60 cm, 90 cm)
  • Střední prostory (kuchyně, menší kanceláře) – středně dlouhé zářivky (90 cm, 120 cm)
  • Větší prostory (dílny, garáže) – delší zářivky (120 cm, 150 cm)

Elektrické připojení svítidla

Správné elektrické připojení je zásadní pro bezpečnost a funkčnost:

Standardní zapojení nového tělesa

  • Fázový vodič (L): obvykle hnědý, černý nebo šedý (ve starších rozvodech vždy ověřte zkoušečkou)
  • Nulový vodič (N): obvykle modrý
  • Ochranný vodič (PE): žlutozelený

Pokud máte starší těleso s tlumivkou a chcete ho zachovat, postup úpravy na LED trubice popisuje článek Jak předělat trubicové těleso s tlumivkou na LED zářivky, pro tělesa s elektronickým předřadníkem pak Jak předělat trubicové těleso s elektronickým předřadníkem na LED zářivky.

Testování a kontrola po instalaci

Po dokončení instalace je důležité důkladně otestovat a zkontrolovat svítidlo:

1. Vizuální kontrola

  • Ujistěte se, že svítidlo je pevně upevněno a nehýbe se
  • Zkontrolujte, zda nejsou viditelné žádné poškozené části
  • Ověřte, že všechny kryty jsou správně nasazeny

2. Elektrická kontrola

  • Zapněte jistič
  • Zkontrolujte, zda LED trubice svítí správně bez blikání nebo výpadků
  • Pokud je instalován stmívač, ověřte, zda jsou LED trubice stmívatelné, a otestujte celý rozsah stmívání

3. Bezpečnostní kontrola

  • Ujistěte se, že všechny elektrické spoje jsou správně izolované
  • Zkontrolujte, zda nejsou v blízkosti svítidla hořlavé materiály
  • Ověřte, že svítidlo nevydává nestandardní zvuky nebo teplo

Časté chyby a jak se jim vyhnout

Nevypnutí proudu

Řešení: Vždy vypněte příslušný jistič a ověřte zkoušečkou, že je okruh bez napětí.

Nesprávná orientace LED trubice

Řešení: U některých LED trubic záleží na orientaci. Sledujte označení na trubici nebo v návodu.

Nedostatečné upevnění tělesa

Řešení: Použijte dostatečně silné a vhodné hmoždinky a šrouby pro daný typ povrchu.

Ignorování IP krytí

Řešení: V koupelnách a venkovních prostorách používejte svítidla s odpovídajícím stupněm krytí IP (pro vlhké prostředí minimálně IP44).

Údržba a péče o LED osvětlení

Řešení běžných problémů

LED trubice bliká:

  • Zkontrolujte, zda je trubice správně usazena v objímkách
  • Ověřte, zda je správně instalován LED startér (pokud je vyžadován)
  • Pokud používáte stmívač, ujistěte se, že je kompatibilní s LED trubicemi

LED trubice nesvítí:

  • Zkontrolujte, zda je zapnutý jistič
  • Ověřte, zda je trubice správně instalována
  • Zkontrolujte, zda není vadná samotná trubice
  • U upravených těles zkontrolujte, zda byla úprava provedena správně

Snížený světelný výkon:

  • Očistěte svítidlo od prachu a nečistot
  • Zkontrolujte, zda nejsou některé LED diody vadné
  • Zvažte, zda trubice nedosáhla konce své životnosti

Nejčastější dotazy (FAQ)

Jak poznám, jaký typ zářivky potřebuji?

Změřte délku vaší stávající zářivky a podívejte se na označení na koncích. Běžné velikosti jsou 60 cm, 90 cm, 120 cm a 150 cm. Nejčastější typy jsou T8 (průměr 26 mm) nebo T5 (průměr 16 mm). Najdete je v kategoriích zářivky a trubice T8 a LED zářivky T5, podrobnosti k výběru shrnuje průvodce Jak vybrat LED zářivku.

Mohu kombinovat LED trubice s klasickými zářivkami v jednom tělese?

Ne, nedoporučuje se to. Každý typ osvětlení má jiné elektrické požadavky a jejich kombinace může vést k nesprávné funkci nebo poškození.

Je LED trubice bezpečnější než klasická?

Ano, LED trubice jsou bezpečnější. Neobsahují rtuť, produkují méně tepla a mají nižší spotřebu elektřiny. Kolik s nimi ušetříte, spočítá článek LED žárovky a zářivky: kolik s nimi ušetříte.

Jak dlouho vydrží LED trubice?

Kvalitní LED trubice mají životnost 30 000 – 50 000 hodin, což při běžném používání 8 hodin denně odpovídá 10–17 letům provozu.

Jak mám správně zlikvidovat starou zářivku?

Staré fluorescentní zářivky obsahují rtuť a jsou nebezpečným odpadem. Odneste je do sběrného dvora nebo na místo zpětného odběru (například v obchodech s elektro).

Proč moje LED trubice bliká?

Blikání může být způsobeno:

  • Nekompatibilním stmívačem
  • Nesprávnou instalací (např. špatným typem startéru)
  • Nevhodným typem LED trubice pro dané těleso
  • Vadnou trubicí nebo příliš nízkým napětím

Užitečné zdroje informací

Legislativa a normy

  • ČSN 33 2000-7-701 (pro instalace v koupelnách)
  • ČSN 33 2130 (pro domovní elektrické instalace)
  • ČSN EN 60598 (pro svítidla)

Pamatujte, že bezpečnost je vždy na prvním místě. Pokud si nejste jisti jakýmkoliv krokem při instalaci LED osvětlení, neváhejte kontaktovat odborníka.
