Jak nainstalovat venkovní a zahradní LED svítidla?

Dobře zvolené venkovní osvětlení zvýrazní zahradu, terasu i fasádu domu a zároveň zajistí bezpečný pohyb po setmění. V tomto návodu najdete postup montáže tří nejběžnějších typů venkovních LED svítidel: vestavných do fasády nebo dlažby, nástěnných a sloupkových. Dozvíte se také, jaké krytí IP zvolit, jak vést kabely a na co si dát pozor při zapojení.

Typy venkovních a zahradních svítidel

Měsíční světlo je romantické, ale na cestu po zahradě nestačí. Venkovní a zahradní LED svítidla dodají večerní zahradě atmosféru, zviditelní její dominanty a díky svému vzhledu se samy mohou stát její ozdobou. Celou nabídku najdete v kategorii venkovní osvětlení.

• Vestavná svítidla – zabudovaná přímo do fasády, schodů nebo dlažby. Nevystupují z povrchu a vytvářejí nenápadné orientační světlo. Do dlažby, kde se chodí nebo jezdí, patří pojezdová zemní svítidla.
• Nástěnná svítidla – připevněná na stěnu pomocí držáku. Osvětlují vchod, terasu nebo garážová vrata, často s pohybovým čidlem.
• Sloupková svítidla – osvětlují cestičky podél domu, příjezdové cesty, skalky a jezírka, případně se rozmísťují v pravidelných rozestupech po zahradě. Najdete je v kategorii zahradní osvětlení.
• LED pásky – stále oblíbenější volba pro nasvícení říms teras, pergol nebo zahradního nábytku. Jejich instalaci jsme popsali v článku Jak vybrat a nainstalovat LED pásky, venkovní provedení najdete v kategorii venkovní LED pásky.

Jak sestavit osvětlení celé zahrady, popisuje Komplexní průvodce zahradním osvětlením. Přehled pravidel pro venkovní instalace shrnuje článek Vše, co potřebujete vědět, pokud chcete instalovat venkovní osvětlení.

Krytí, materiály a teplota barvy

LED svítidla nepotřebují ke startu teplo, takže svítí plným výkonem hned po zapnutí i v mrazu. Elektronika je ale citlivá na vlhkost, proto je u venkovních svítidel nejdůležitějším parametrem krytí IP.

Místo montáže	Minimální krytí	Poznámka
pod střechou nebo stříškou	IP44	chráněno před přímým deštěm
volně na fasádě, sloupek na zahradě	IP54, lépe IP65	přímý déšť a sníh
v zemi, v dlažbě, u jezírka	IP67	krátkodobé zaplavení vodou
pod vodou	IP68	trvalé ponoření, jen svítidla k tomu určená

Materiál těla

Těla venkovních svítidel bývají z hliníku, nerezové oceli nebo odolného plastu, kryty ze skla nebo polykarbonátu. Kvalitní konstrukce vydrží náhlé změny teploty i UV záření. U moře nebo v blízkosti bazénu volte nerez nebo hliník s povrchovou úpravou odolnou proti korozi.

Teplota barvy a jas

Na zahradě a na terase působí nejlépe teplá bílá 2 700–3 000 K. Neutrální bílá 4 000 K se hodí k příjezdovým cestám a vjezdům, kde je důležitější viditelnost. Pro orientační světlo podél cesty stačí sloupky s několika sty lumenů, světlo by nemělo oslňovat ani svítit sousedům do oken.

Příprava montáže a bezpečnost

Venkovní osvětlení se připojuje do pevné instalace 230 V a pracuje ve vlhkém prostředí. Zapojení proto svěřte elektrikáři s kvalifikací. Mechanickou přípravu, tedy výkopy, vrtání a usazení svítidel, zvládnete i sami.

• Jištění – venkovní okruhy jistěte proudovým chráničem 30 mA.
• Kabel do země – použijte kabel určený pro uložení v zemi (například CYKY), uložte ho v chráničce do hloubky předepsané normou a nad něj položte výstražnou fólii.
• Spoje – spojujte kabely jen ve svorkovnici svítidla nebo ve vodotěsné krabici s odpovídajícím krytím.
• Průchodky – kabel veďte vždy těsnicí průchodkou, jinak svítidlo ztratí deklarované krytí.

Montáž vestavných svítidel

Vestavná venkovní svítidla se zcela zabudují do fasády nebo dlažby. Vyrábějí se v hranatém i kulatém provedení, montáž je ale stejná.

1. Vypněte elektrický proud

Vypněte jistič okruhu a ověřte beznapěťový stav.

2. Připravte montážní otvor

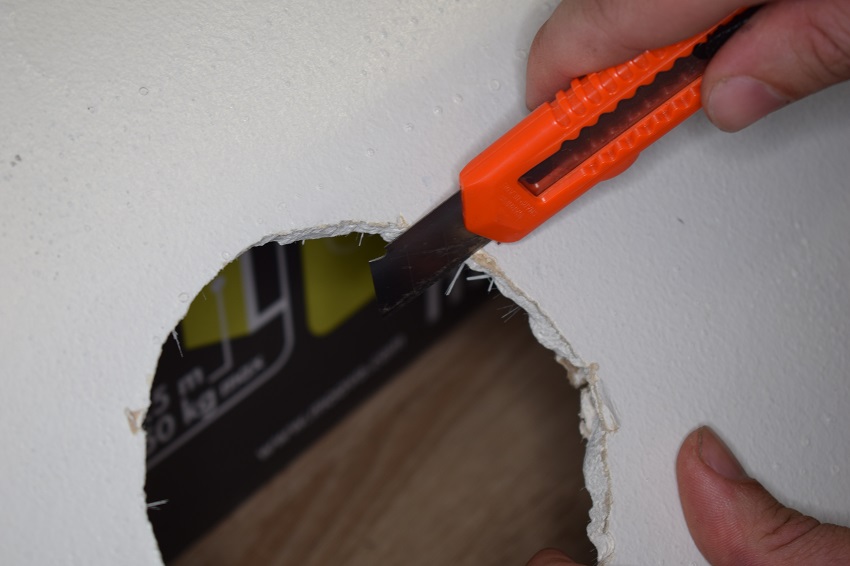

Vyřízněte nebo vyvrtejte ve zdi otvor pro plastovou montážní základnu. U dlažby připravte pod svítidlem drenážní vrstvu ze štěrku, aby voda neodtékala do svítidla.

3. Vložte základnu

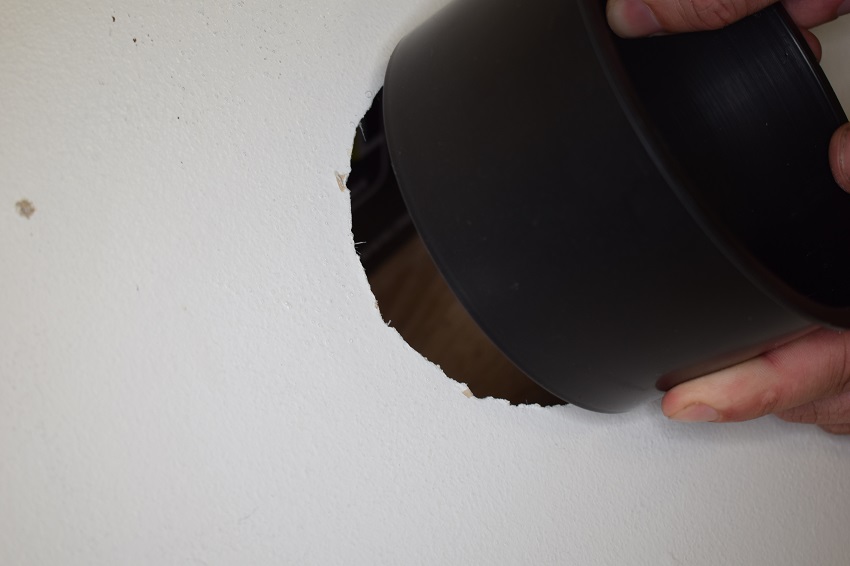

Plastovou základnu vložte do montážního otvoru.

4. Připojte vodiče

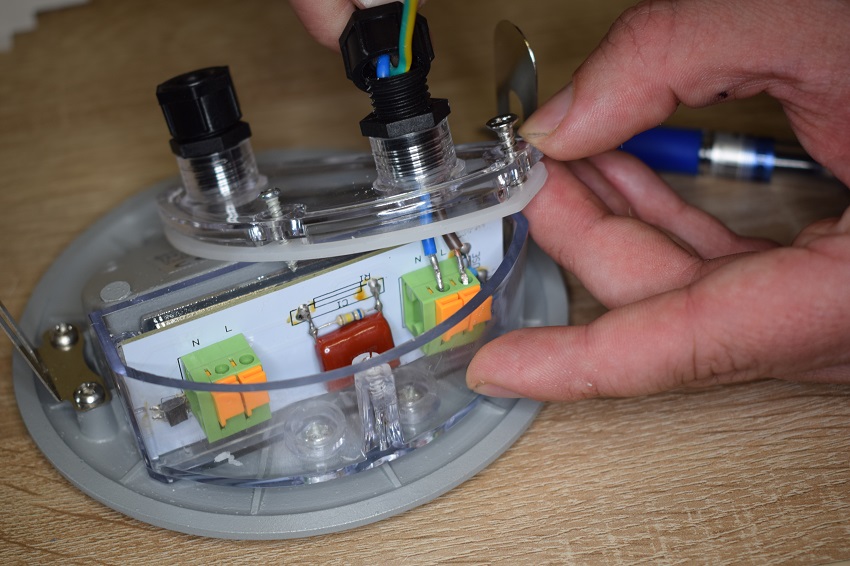

Hnědý vodič připojte do svorky L, modrý do svorky N. Má-li svítidlo svorku PE, připojte do ní zelenožlutý vodič. Většina vestavných svítidel má dvojitou svorkovnici pro průchozí zapojení: pokud chcete na stěně více svítidel, připojíte kabel k dalšímu svítidlu stejným způsobem do druhé svorkovnice. Svítidla jsou tak zapojena paralelně a každé dostává plné napětí.

5. Vložte těsnění, sklo a kryt

Vložte těsnění, sklo a nakonec nerezový kryt. Těsnění musí ležet rovně po celém obvodu.

6. Přišroubujte tělo k základně

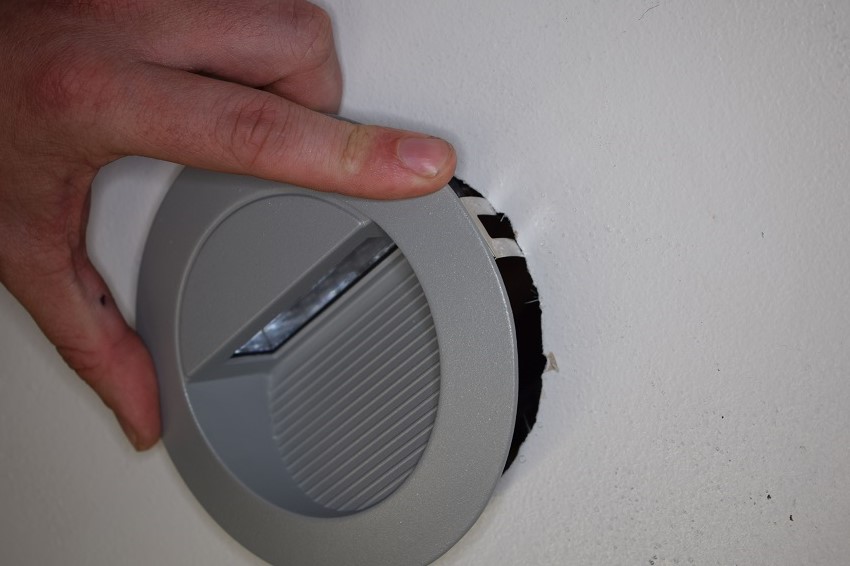

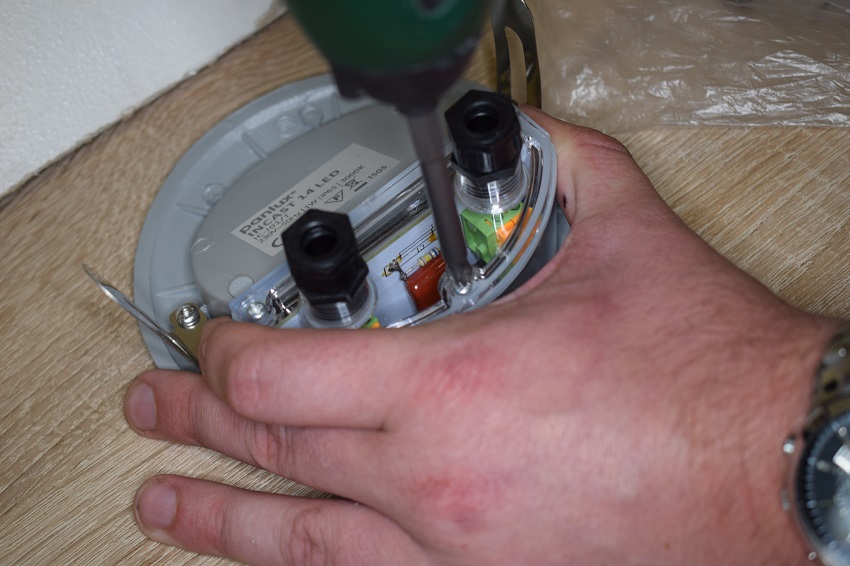

Tělo svítidla přišroubujte k základně a vložte do připraveného otvoru.

7. Zapněte elektrický proud

Zapněte jistič a ověřte funkci.

Montáž nástěnných svítidel

Nástěnná venkovní svítidla stačí připevnit na stěnu. Montujte je do výšky, ve které neoslňují, a pokud mají čidlo, do míst, odkud čidlo vidí na přístupovou cestu.

1. Vypněte elektrický proud

Vypněte jistič a ověřte beznapěťový stav.

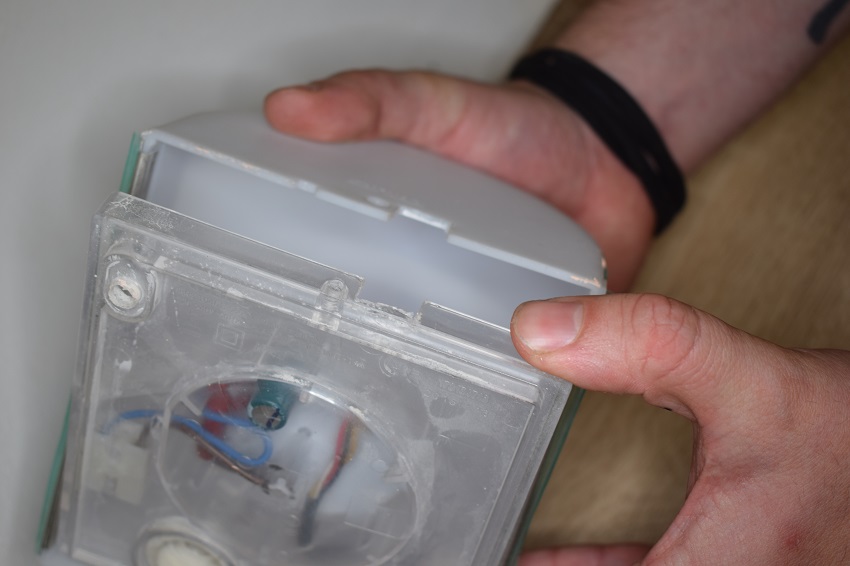

2. Povolte šrouby krytu

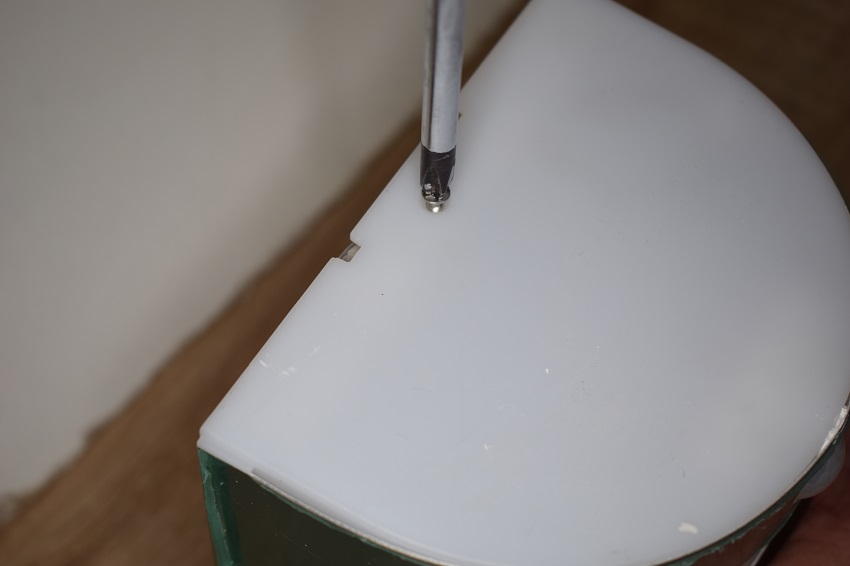

Vyšroubujte šrouby, které drží kryt svítidla.

3. Sundejte kryt a přiložte svítidlo

Sundejte kryt a svítidlo přiložte na místo instalace.

4. Vyvrtejte otvory a připojte vodiče

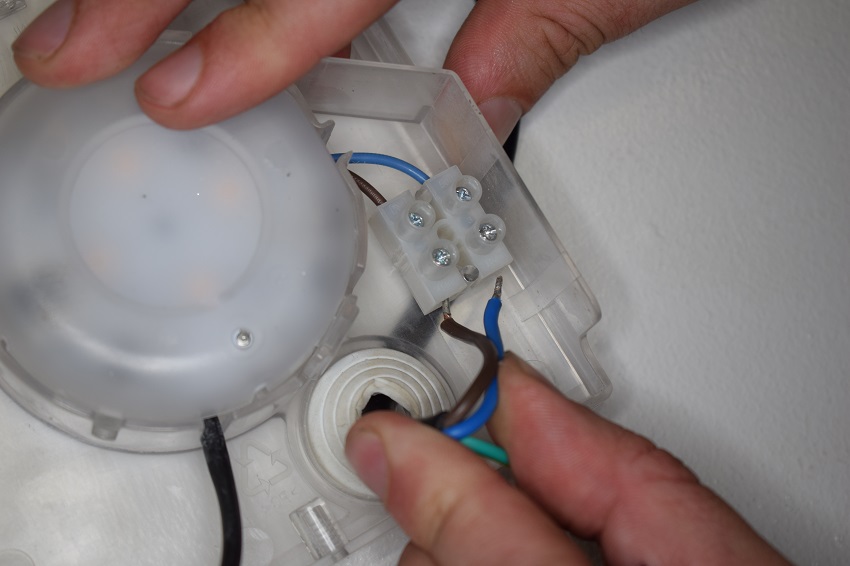

Označte polohy otvorů, vyvrtejte je, vložte hmoždinky a otvorem ve svítidle protáhněte přívodní kabel. Modrý vodič připojte do svorky N, hnědý do svorky L a zelenožlutý do svorky PE, pokud ji svítidlo má.

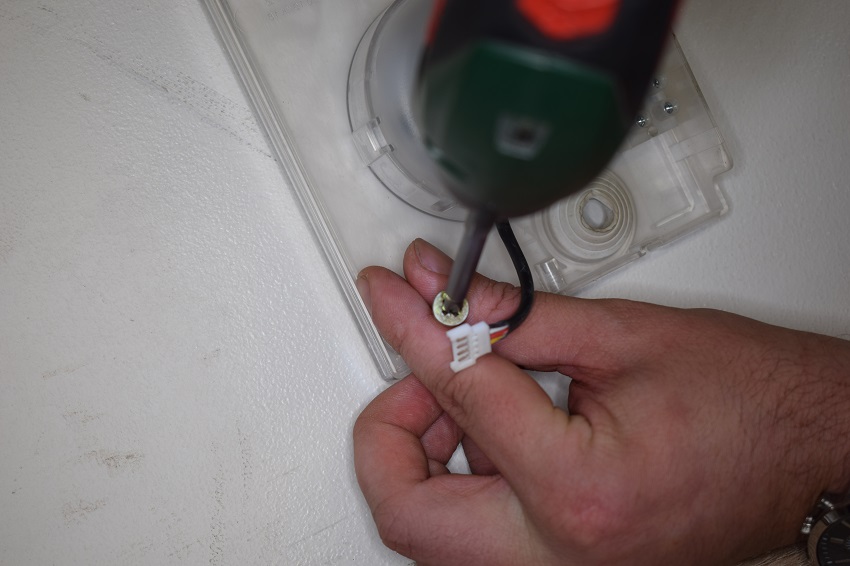

5. Připevněte svítidlo

Svítidlo přišroubujte na zeď. Na zateplené fasádě použijte kotvy pro zateplovací systémy, aby svítidlo nepovolilo a do izolace nezatékala voda.

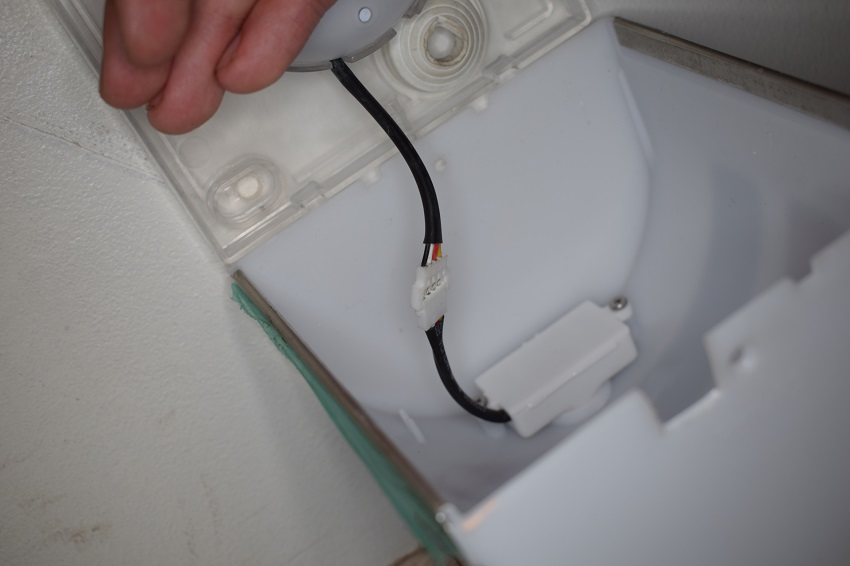

6. Připojte pohybové čidlo

Pokud má svítidlo pohybové čidlo, připojte jeho kabel nacvaknutím konektoru do připravené části svorkovnice.

7. Nasaďte kryt

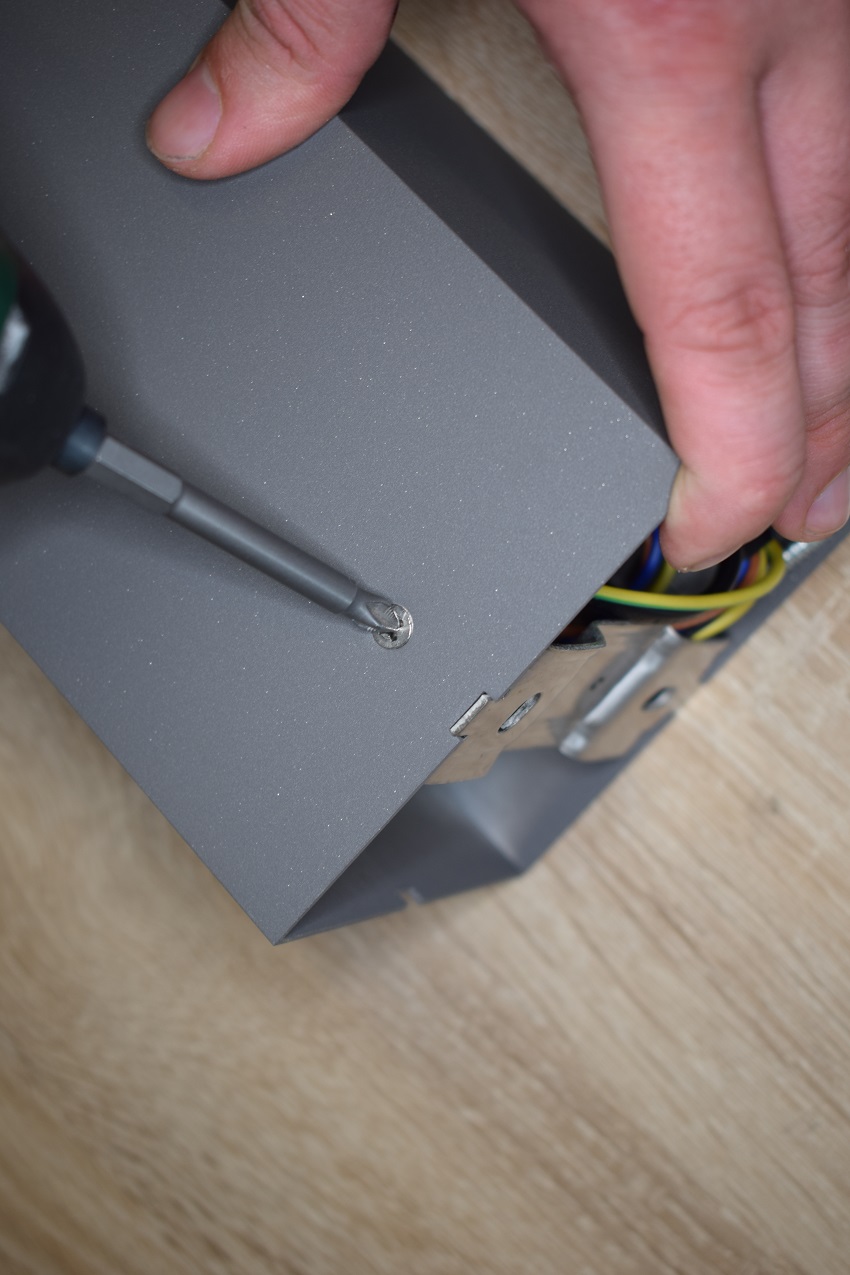

Kryt nasaďte zpět a šrouby dotáhněte tak, aby těsnění dosedlo po celém obvodu.

8. Zapněte elektrický proud

Zapněte jistič a vyzkoušejte funkci svítidla i čidla.

Montáž sloupkových svítidel

Sloupková svítidla osvětlují cestičky podél domu, skalky a jezírka nebo se rozmísťují v pravidelných rozestupech po zahradě. Kotví se do betonového základu nebo do dlažby.

1. Vypněte elektrický proud

Vypněte jistič a ověřte beznapěťový stav.

2. Sundejte kryt

Ze svítidla sundejte horní kryt.

3. Označte otvory

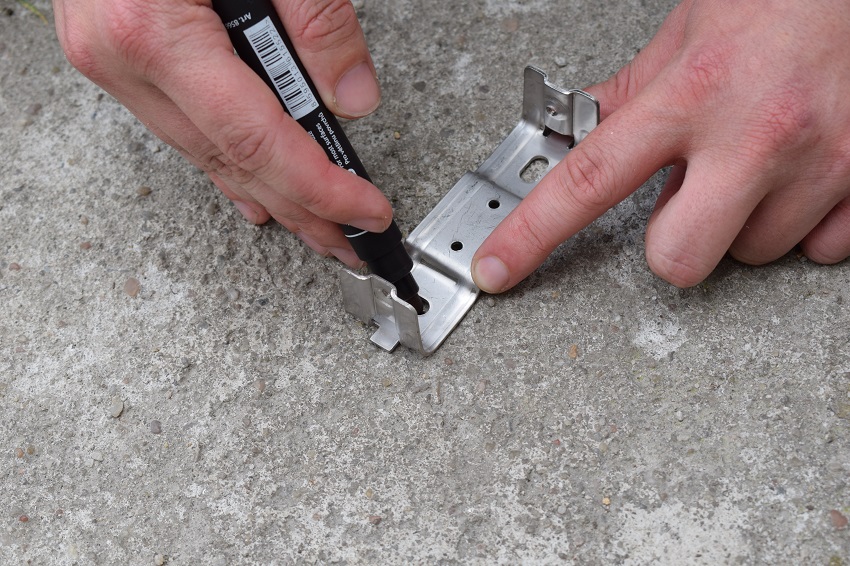

Postavte svítidlo na připravený základ a označte polohy otvorů pro uchycení.

4. Vyvrtejte otvory

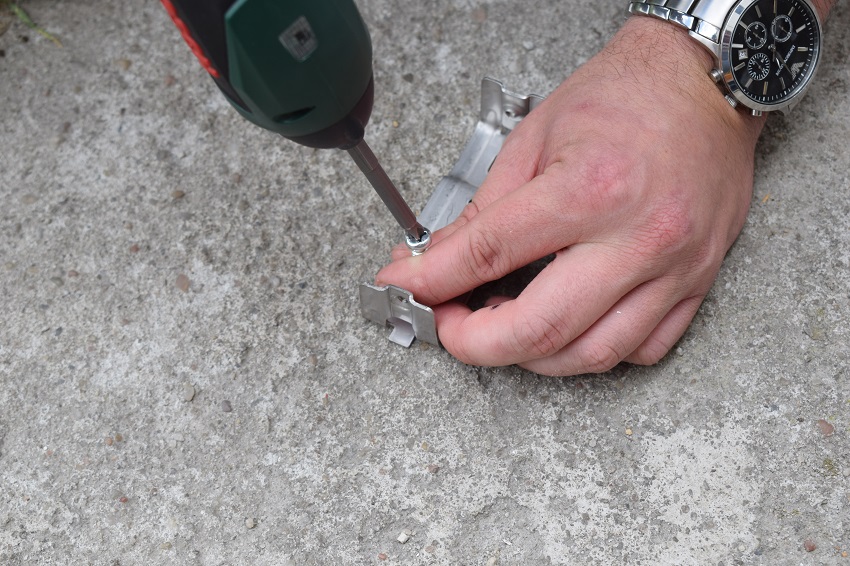

Vyvrtejte otvory a vložte do nich hmoždinky.

5. Připojte vodiče

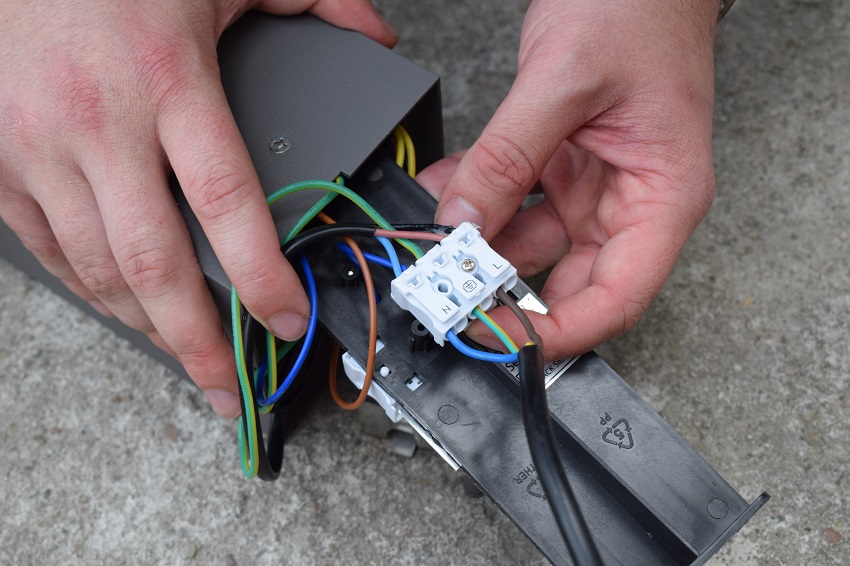

Protáhněte přívodní kabel otvorem ve svítidle. Hnědý vodič připojte do svorky L, modrý do svorky N a zelenožlutý do prostřední svorky se symbolem uzemnění. Na vzorovém svítidle je L vpravo a N vlevo, u jiných modelů se řiďte označením.

6. Přišroubujte svítidlo

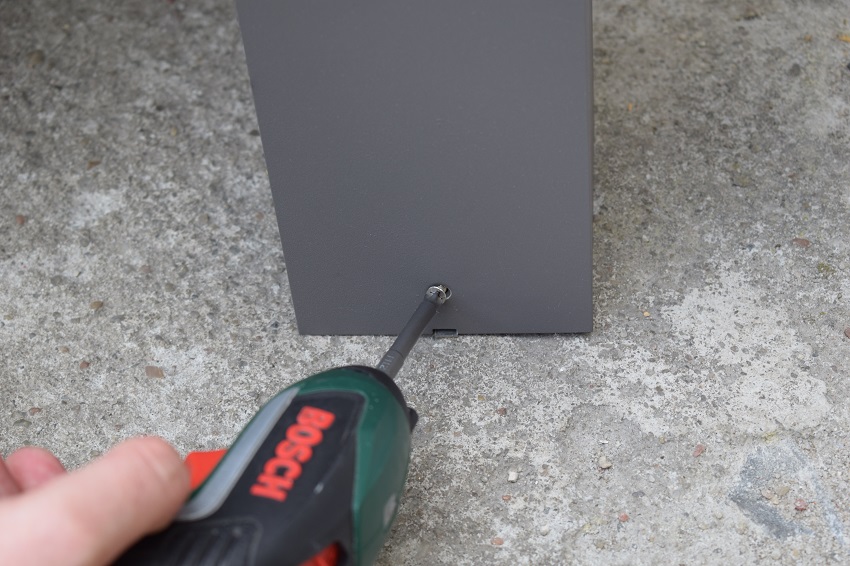

Sloupek přišroubujte do hmoždinek.

7. Vložte LED žárovku

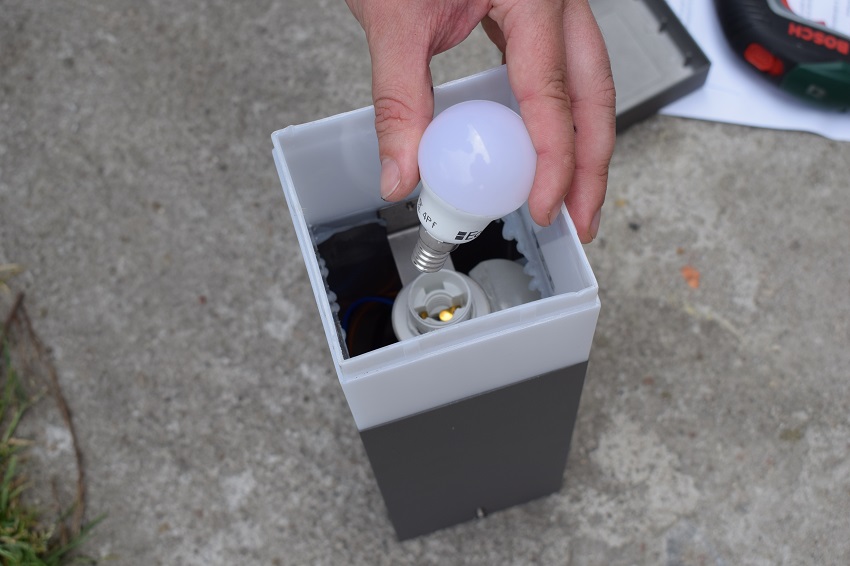

Do objímky vložte LED žárovku. Většina sloupků má patici E27, vhodné zdroje najdete v kategorii LED žárovky E27. Žárovka by neměla být výkonnější, než dovoluje štítek svítidla.

8. Nasaďte kryt

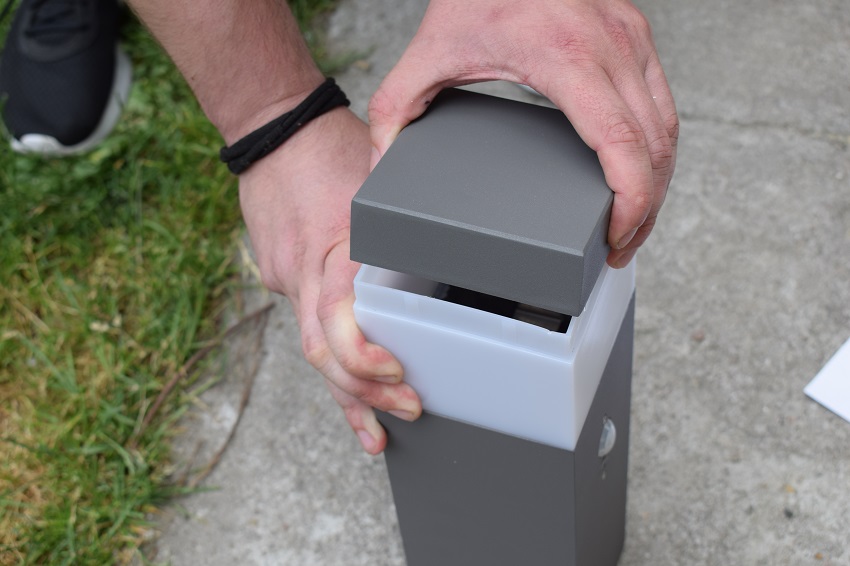

Sloupkové svítidlo uzavřete krytem a zkontrolujte těsnění.

9. Zapněte elektrický proud

Zapněte jistič a ověřte funkci.

Další typy venkovních svítidel včetně reflektorů popisuje Praktický průvodce instalací venkovního LED osvětlení.

Nastavení pohybového čidla

Svítidla s čidlem se rozsvítí jen tehdy, když se někdo blíží, a fungují i jako odstrašující prvek proti nezvaným návštěvám. Většina čidel má tři nastavení:

• LUX – úroveň okolního světla, při které čidlo začne reagovat. Nastavte ho tak, aby svítidlo spínalo až za soumraku.
• TIME – doba svícení po posledním pohybu, u vchodu obvykle 1–3 minuty.
• SENS – citlivost, tedy dosah čidla. Snižte ji, pokud svítidlo reaguje na auta na ulici nebo na pohyb větví.

Pasivní infračervená čidla nejlépe zachytí pohyb napříč jejich zorným polem, proto je montujte z boku přístupové cesty. Svítidla s čidlem najdete v kategorii venkovní osvětlení s čidlem.

Nejčastější chyby

1. Nízké krytí. Svítidlo IP44 na volné fasádě nebo IP65 v dlažbě časem zateče.
2. Kabel bez průchodky nebo s poškozeným těsněním. Voda vnikne do svorkovnice.
3. Spoje kabelů přímo v zemi bez vodotěsné krabice.
4. Vestavné svítidlo v dlažbě bez drenáže. Voda se drží kolem svítidla a v zimě zamrzá.
5. Oslňující světlo. Silné svítidlo bez stínění oslňuje a svítí sousedům.
6. Okruh bez proudového chrániče. Venkovní instalace jistěte chráničem 30 mA.

Časté otázky

Shrnutí

Venkovní LED svítidla vybírejte podle místa montáže: pod stříšku stačí IP44, na volnou fasádu a sloupky IP65, do země a dlažby IP67. Kabely veďte v chráničce a vždy přes těsnicí průchodky, spoje dělejte jen ve vodotěsných krabicích a okruh jistěte proudovým chráničem 30 mA. Montáž vestavných, nástěnných i sloupkových svítidel zvládnete podle postupu výše, zapojení a revizi nechte na elektrikáři.
