LED panel je ploché svítidlo, které dává rovnoměrné a měkké světlo bez oslnění, a proto se hodí do kanceláří, škol, obchodů i bytů. V tomto průvodci zjistíte, jaké typy panelů existují podle montáže, jak spočítat potřebný světelný tok a podle čeho poznat kvalitní panel.

Podhledový LED panel do rastrového stropu

LED panel zavěšený na lankách nad stolem

Obsah článku

Co je LED panel a kde se používá
Typy LED panelů podle montáže
Tvar a rozměry panelů
Výkon, lumeny a kolik panelů potřebujete
Jak poznat kvalitní LED panel
Barva světla, stmívání a RGB panely
Nejčastější chyby
Časté otázky

Co je LED panel a kde se používá

LED panely jsou určené k osvětlení vnitřních prostor. Rám bývá nejčastěji z eloxovaného hliníku a kryt (difuzor) z odolného plastu. Vyrábějí se ve čtvercovém, obdélníkovém nebo kulatém provedení. Díky malé výšce se dají nenápadně zasadit do stropu, aby nerušily vzhled místnosti, a přitom vytvářejí příjemnou atmosféru.

Difuzor rozptýlí světlo z LED čipů do celé plochy panelu. Výsledkem je měkké, rovnoměrné a jasné světlo, které nedráždí oči a může zmírnit jejich únavu při dlouhé práci. Proti ostatním svítidlům mají panely řadu výhod:

jsou velmi tenké a dají se instalovat téměř do všech typů stropů,
jsou energeticky úsporné a mají dlouhou životnost, u kvalitních panelů v řádu desítek tisíc hodin,
kvalitní panely s dobrým driverem neblikají a nebzučí,
světlo vychází z velké plochy, takže méně oslňuje než bodové zdroje.

Panely jsou vhodné do bytů, domů, kanceláří, škol, restaurací, hotelů a obchodů. Proč se vyplatí nahradit staré zářivkové mřížky, shrnuje článek 7 důvodů, proč klasické trubice nahradit LED panely.

Typy LED panelů podle montáže

Podle způsobu usazení se panely dělí do čtyř skupin. Každá se hodí do jiného typu stropu.

Podhledové LED panely

Podhledové LED panely do rastru se vkládají do kazetových (rastrových) podhledů místo jedné kazety. Jsou ideální náhradou za tradiční mřížková zářivková svítidla a zajišťují velmi harmonické a rovnoměrné osvětlení, kterého klasické žárovky nedosáhnou. Podrobně se jim věnuje průvodce Jak vybrat správný podhledový LED panel.

Vestavné LED panely

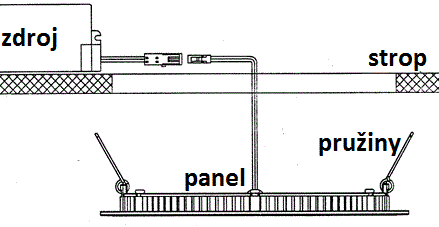

Vestavné LED panely mají pružiny pro snadné uchycení, například v sádrokartonu. Do stropu se vyřízne otvor podle rozměru uvedeného výrobcem, panel se připojí a zacvakne. Nahrazují klasické bodové osvětlení, tzv. bodovky, a hodí se do koupelen, kuchyní a chodeb. Do koupelny volte panel s krytím alespoň IP44, nabídku najdete v kategorii vlhkotěsné vestavné LED panely IP44. Více v článku Jak vybrat správně vestavné stropní panely.

LED panely s rámečkem (přisazené)

LED panel s přisazeným rámečkem na betonovém stropě

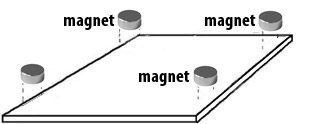

LED panely s rámečkem se montují na pevný povrch, typicky na betonový strop, kam vestavné svítidlo dát nelze. Rámeček se přišroubuje ke stropu a panel se do něj vloží. K montáži se používají také magnety nebo kovové příchytky. Panely s rámečkem mohou sloužit i k podsvícení reklamních ploch.

Závěsné LED panely

Závěsné LED panely lze jednoduše a rychle umístit přesně tam, kam potřebujete, pomocí ocelových lanek. Výšku zavěšení si nastavíte sami. Hodí se do místností s vysokými stropy, nad pracovní stoly, do zasedaček a moderních kuchyní. Viz také Jak vybrat správně závěsná stropní LED světla.

Tvar a rozměry panelů

Do každého prostoru se hodí jiný tvar, velikost a typ uchycení. Před nákupem si změřte rastr podhledu nebo místo na stropě.

Rozměr	Typické použití	Poznámka
600 × 600 mm	kanceláře, školy, obchody	standardní kazeta rastrového podhledu
300 × 1 200 mm	chodby, učebny, dlouhé místnosti	náhrada podélných zářivkových svítidel
300 × 600 mm	menší místnosti, kuchyně	poloviční kazeta
kulaté a menší čtvercové	byty, koupelny, chodby	náhrada bodovek a stropních světel

Rozměry kazet se mohou podle systému podhledu mírně lišit, proto ověřte přesný rozměr panelu i otvoru. Nejčastější velikost najdete v kategorii LED panely 600 × 600 mm, podlouhlé panely v kategorii LED panely 300 × 1 200 mm.

Výkon, lumeny a kolik panelů potřebujete

Zvolte panel s takovým světelným tokem, aby zajistil dostatečné osvětlení vzhledem k velikosti a způsobu využití místnosti. Na pracovištích stanoví požadované hodnoty norma ČSN EN 12464-1: v kanceláři u pracovního stolu 500 lx, na chodbě 100 lx. Pro byty závazná norma neplatí, obvykle stačí 150–300 lx podle místnosti.

Příklad výpočtu pro kancelář 20 m²

Na 500 lx potřebujete 20 m² × 500 lx = 10 000 lm na pracovní rovině. Část světla pohltí stěny a strop a svítidla časem stárnou, proto výsledek vydělte koeficientem zhruba 0,65. Panely by měly dát dohromady asi 15 000 lm, tedy například 4 panely 600 × 600 mm se světelným tokem kolem 4 000 lm. Jde o orientační výpočet, přesné rozmístění se ověřuje v programu DIALux. Rozdíl mezi lumeny a luxy vysvětluje článek Co znamenají pojmy lumen, lux a kandela.

Tip: Klasické mřížkové svítidlo se čtyřmi zářivkami 18 W odebírá i se ztrátami předřadníku kolem 80 W. LED panel 600 × 600 mm se srovnatelným množstvím světla má příkon obvykle 30–40 W, takže spotřeba klesne zhruba na polovinu.

Jak poznat kvalitní LED panel

Méně kvalitní LED panely mohou obsahovat levnou elektroniku, která snižuje jejich celkovou účinnost. Při stejné spotřebě vydávají méně světla, a tím se ztrácí i výhoda levného provozu. Při nákupu proto neporovnávejte pouze příkon ve wattech, ale skutečný světelný tok v lumenech a měrný výkon v lm/W.

Měrný výkon – kvalitní panely dosahují 100 lm/W a více.
Index podání barev – do kanceláří a škol CRI 80 a více, do obchodů a ordinací ideálně CRI 90.
Oslnění UGR – pro kanceláře a práci na počítači se požaduje UGR 19 a méně. Toho dosahují panely s mikroprizmatickým difuzorem, běžný opálový difuzor dává obvykle vyšší hodnotu.
Driver bez blikání – kvalitní napájecí zdroj zajistí světlo bez viditelného míhání, které unavuje oči.
Konstrukce – hliníkový rám odvádí teplo z čipů, a tím prodlužuje životnost.

Panely s bočním a přímým podsvícením

Většina tenkých panelů má LED čipy po obvodu rámu a světlo do plochy rozvádí světlovodná deska (edge-lit). Panely s přímým podsvícením (backlit) mají čipy rozmístěné za difuzorem. Jsou o něco vyšší, ale světlo bývá rovnoměrnější a účinnost vyšší. Jak se v panelech vyznat, popisuje i článek Na slovíčko s nejpopulárnějšími LED panely.

Barva světla, stmívání a RGB panely

Do kanceláří, škol a obchodů se nejčastěji volí neutrální bílá 4 000 K, do bytů teplá bílá 3 000 K. Studená bílá kolem 6 000 K se používá spíše ve skladech a technických prostorech.

Stmívatelné LED panely umožňují upravit jas podle potřeby, například v zasedačce při promítání. V kancelářích a halách se často používá regulace 0–10 V nebo DALI, kterou lze propojit s čidly denního světla. Stmívač i driver musí být vzájemně kompatibilní.

Kromě klasických variant bílého světla jsou v nabídce také RGB LED panely, u kterých lze barvu světla vybírat a měnit pomocí jednoduchého ovládání. Hodí se do dětských pokojů, heren, barů nebo k dekoračnímu osvětlení.

Postup montáže najdete v návodech Jak nainstalovat LED panely a Kompletní průvodce instalací podhledových LED panelů.

Nejčastější chyby

Výběr podle wattů. Rozhodující je světelný tok v lumenech a měrný výkon v lm/W.
Špatný typ montáže. Vestavný panel se nedá použít na betonový strop bez podhledu, tam patří panel s rámečkem nebo závěsný.
Nezměřený rastr. Kazety podhledů se mohou lišit o několik milimetrů, panel pak nesedí.
Opálový panel nad počítači. Kde se pracuje na monitoru, volte panel s UGR 19 a méně.
Běžný panel na stmívači. Stmívat lze jen panel se stmívatelným driverem.

Časté otázky

Kolik LED panelů potřebuji do kanceláře?

Na 500 lx počítejte orientačně s 700–800 lm na 1 m² podlahy. Kancelář 20 m² tedy potřebuje asi 15 000 lm, například 4 panely 600 × 600 mm po 4 000 lm.

Jaký je rozdíl mezi podhledovým a vestavným panelem?

Podhledový panel se vkládá do rastrového podhledu místo kazety. Vestavný panel se zasazuje do vyříznutého otvoru, například v sádrokartonu, a drží na pružinách.

Můžu dát LED panel do koupelny?

Ano, pokud má odpovídající krytí. Mimo zóny u vany a sprchy doporučujeme alespoň IP44, nad sprchou se řiďte zónami podle ČSN 33 2000-7-701.

Jakou barvu světla zvolit do kanceláře?

Nejčastěji neutrální bílou 4 000 K s CRI 80 a více a s nízkým oslněním UGR 19 a méně.

Shrnutí

Nejprve určete typ stropu a podle něj montáž: do rastru podhledový panel, do sádrokartonu vestavný, na beton panel s rámečkem, do vysokých místností závěsný. Pak spočítejte potřebný světelný tok podle plochy a požadované osvětlenosti a porovnávejte lumeny, lm/W, CRI a UGR. Kvalitní panel s dobrým driverem vám ušetří zhruba polovinu energie proti starým zářivkovým mřížkám.
