Jak nainstalujeme LED panely s rámečkem?

LED panel s rámečkem je nejjednodušší způsob, jak dostat plochý panel na strop, ve kterém není podhled, typicky na beton nebo omítku. V tomto návodu najdete postup montáže v osmi krocích s fotografiemi, správné zapojení vodičů, potřebné nářadí a parametry, podle kterých panel vybrat.

Kdy zvolit LED panel s rámečkem

LED panely jsou plochá svítidla s rovnoměrně svíticí plochou. Svítí bez viditelného kmitání, nevydávají zvuk a oproti zářivkovým svítidlům mají výrazně nižší spotřebu. Díky malé výšce se dají použít prakticky na všechny typy stropů. Podle způsobu montáže se dělí na čtyři skupiny:

• Podhledové panely – vkládají se do rastrového podhledu místo jedné kazety.
• Vestavné panely – zapouštějí se do otvoru v sádrokartonu a drží na pružinách. Postup popisuje článek Jak nainstalovat vestavné LED panely.
• Závěsné panely – visí na lankách pod stropem, hodí se do vysokých místností.

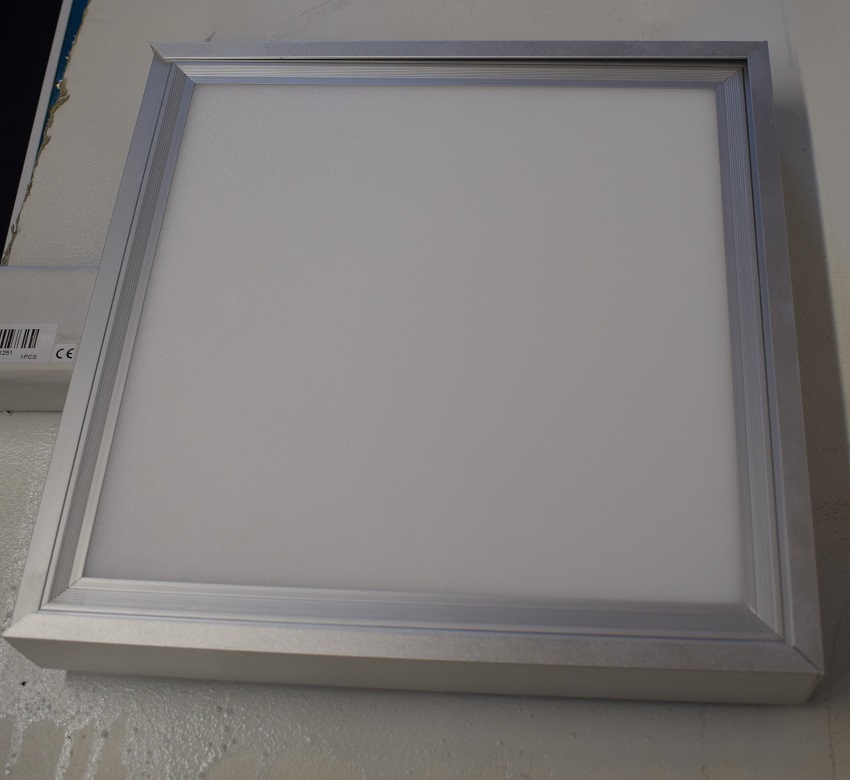

• Panely s rámečkem – přisazují se přímo na pevný strop pomocí montážního rámu.

Podle barvy světla pak rozlišujeme panely s bílým světlem, které mohou být i stmívatelné, a RGB LED panely, u kterých barvu vybíráte a měníte ovladačem.

LED panely s rámečkem zvolte všude tam, kde není podhled a strop nejde snadno snížit: na betonové stropy v panelových domech, ve sklepech, garážích, dílnách nebo v kancelářích bez sádrokartonu. Rámeček skryje napájecí zdroj i přívodní kabel a výsledek vypadá podobně jako vestavný panel. Kromě šroubů se k montáži používají také magnety nebo kovové příchytky. Panely s rámečkem se hodí i k podsvícení reklamních ploch a jako náhrada starého stropního svítidla na betonovém stropě.

Pokud si ještě nejste jistí, který typ panelu se do vaší místnosti hodí, projděte si průvodce Jak vybrat LED panel. Podrobnější návod pro přisazené panely najdete v článku Praktický průvodce instalací stropních přisazených LED panelů.

Příprava a nářadí

Montáž panelu s rámečkem zvládnete zhruba za hodinu, pokud máte přívod elektřiny už vyvedený na místě budoucího svítidla. Než začnete, připravte si:

• příklepovou vrtačku nebo vrtací kladivo a vrták podle materiálu stropu,
• hmoždinky a šrouby odpovídající stropu (do betonu běžné rozpěrné hmoždinky, do dutých cihel nebo sádrokartonu hmoždinky určené pro duté konstrukce),
• tužku, metr a vodováhu,
• šroubovák, odizolovací kleště a svorky pro spojení vodičů,
• zkoušečku napětí a stabilní žebřík, ideálně i pomocníka, který panel podrží.

Kontrola stropu a rozmístění

Před vrtáním ověřte, že v místě otvorů nevede elektrické vedení ani jiné rozvody. Pomůže detektor kovů a kabelů. Změřte rozměry rámečku a zkontrolujte, že se rám vejde mezi stěny, trámy nebo jiná svítidla. Při více panelech v jedné místnosti je rozmístěte do pravidelné mřížky. Vzdálenost od stěny volte přibližně jako polovinu vzdálenosti mezi panely, světlo se pak rozloží rovnoměrně.

Montáž krok za krokem

1. Vypněte proud

Vypněte jistič okruhu, na kterém budete pracovat. Samotný vypínač na stěně nestačí, protože při chybném zapojení může vodič zůstat pod napětím. Zkoušečkou ověřte, že na přívodních vodičích skutečně není napětí.

2. Označte a vyvrtejte otvory

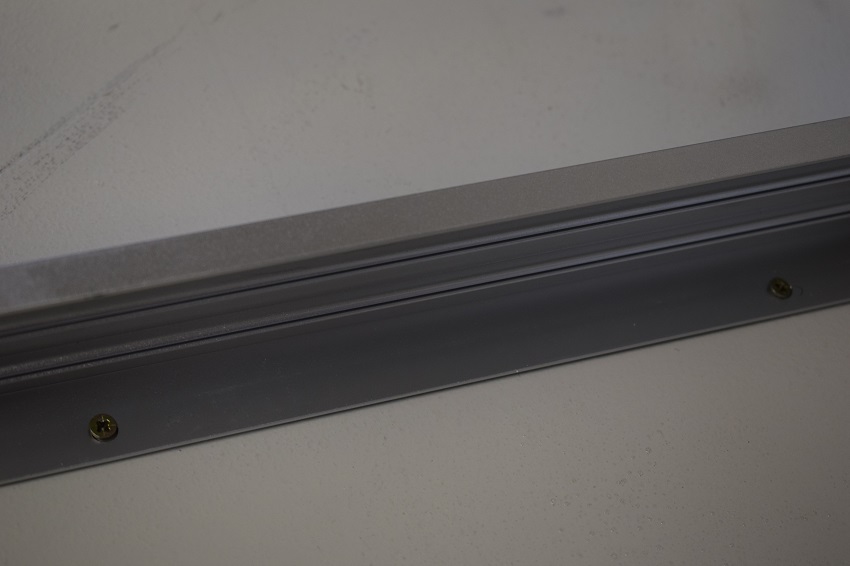

Přidržte držák rámečku proti stropu na požadovaném místě, označte si otvory pro šrouby a vyvrtejte je. Pomocí vodováhy zkontrolujte, že je držák rovně a souběžně se stěnou. Do otvorů vložte hmoždinky.

3. Připevněte rámeček

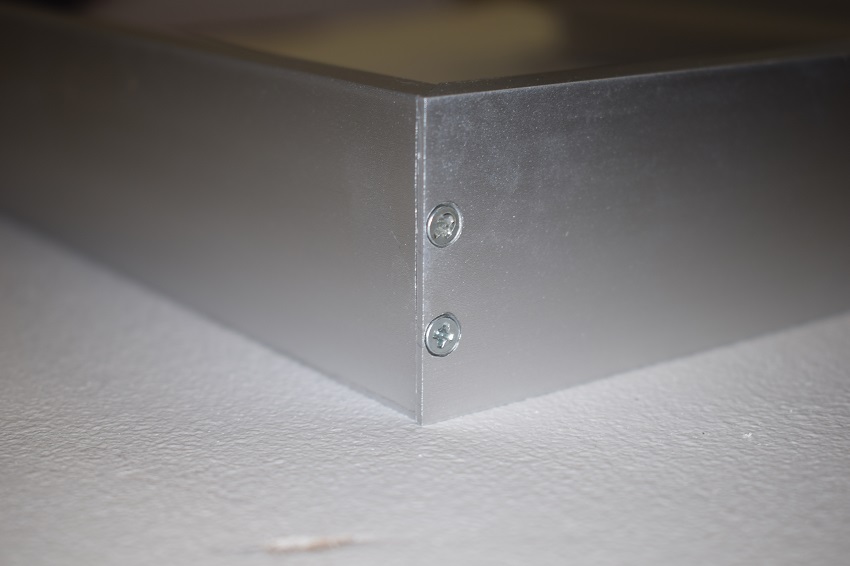

Přišroubujte rámeček ke stropu. Přívodní kabel protáhněte dovnitř rámu tak, aby nebyl přiskřípnutý mezi rámem a stropem. Šrouby dotahujte postupně a rovnoměrně, aby se rám nezkroutil.

4. Vsuňte panel do rámečku

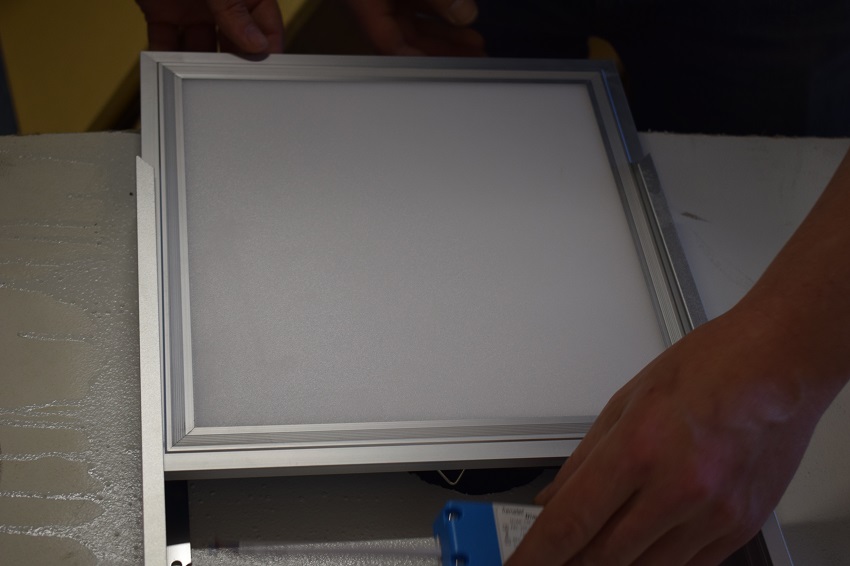

Panel zasuňte do rámečku jen částečně, aby zůstal prostor pro zapojení. Pomocník může panel přidržet, než připojíte vodiče.

5. Připojte vodiče k napájecímu zdroji

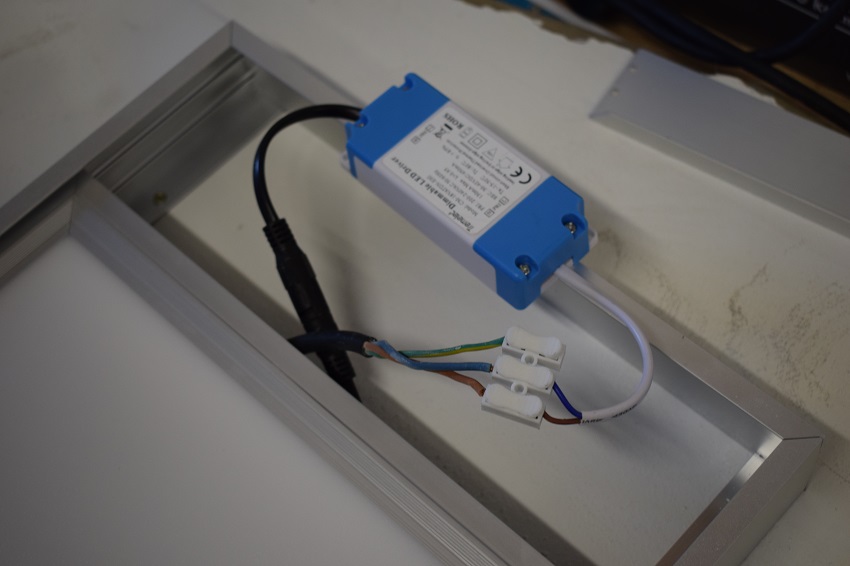

Připojte přívodní vodiče ke vstupu napájecího zdroje panelu. Modrý vodič propojte svorkou vždy s modrým vodičem. Hnědý vodič zdroje propojte s fázovým vodičem přívodu, který bývá podle stáří instalace hnědý, černý, šedý nebo ve starých rozvodech i červený. Výstup zdroje spojte konektorem s panelem.

6. Upevněte panel k rámečku

Zdroj a přebytečný kabel uložte do rámečku a panel upevněte k rámečku šroubky podle návodu výrobce.

7. Zasuňte zbytek panelu

Zasuňte panel do rámečku celý a uzavřete poslední stranu rámu. Zkontrolujte, že panel dosedá po celém obvodu a nikde nevzniká mezera, kterou by prosvítalo světlo.

8. Zapněte proud

Zapněte jistič a vyzkoušejte, zda panel svítí rovnoměrně po celé ploše a nebliká.

Zapojení vodičů a bezpečnost

LED panely se připojují na síťové napětí 230 V přes napájecí zdroj (driver), který dodává panelu stejnosměrný proud. Barvy vodičů v současné elektroinstalaci:

Má-li panel nebo zdroj svorku pro ochranný vodič, zelenožlutý vodič vždy připojte. U svítidel s dvojitou izolací (třída ochrany II) se ochranný vodič nepřipojuje, jen ho bezpečně ukončete ve svorce.

Jaký panel vybrat

Panely s rámečkem se vyrábějí ve stejných rozměrech jako podhledové panely. Na výběr máte:

Parametry, které sledovat

• Světelný tok v lumenech – rozhoduje o tom, kolik světla panel dá. Watty udávají jen spotřebu.
• Měrný výkon – kvalitní panely mají zhruba 90–120 lm/W.
• Teplota barvy – 3 000 K pro útulné prostory, 4 000 K pro kanceláře a pracoviště, 6 000 K pro sklady a technické místnosti.
• Index podání barev – pro běžné interiéry CRI 80 a více.
• Oslnění UGR – pro kanceláře podle ČSN EN 12464-1 platí 500 lx na pracovní ploše a UGR nejvýše 19, proto volte panely s mikroprizmatickým difuzorem a UGR pod 19.
• Stmívání – pokud chcete regulovat jas, vyberte stmívatelné LED panely s odpovídajícím zdrojem.

Pokud panely nahrazují stará zářivková svítidla, přečtěte si článek 7 důvodů, proč klasické trubice nahradit LED panely. Úsporu si spočítáte jednoduše: rozdíl příkonu starého a nového svítidla ve wattech vynásobte počtem hodin svícení za rok a vydělte 1 000, výsledek je úspora v kWh za rok.

Nejčastější chyby

1. Práce jen s vypnutým vypínačem. Vždy vypněte jistič a ověřte beznapěťový stav zkoušečkou.
2. Nevhodné hmoždinky. V dutém stropě běžná hmoždinka nedrží a rám se časem uvolní.
3. Vrtání bez kontroly vedení. Stropem často vedou kabely k jiným světlům.
4. Přiskřípnutý přívodní kabel. Kabel mezi rámem a stropem se může poškodit.
5. Nesprávná teplota barvy. Studené světlo 6 000 K v obývacím pokoji působí nepříjemně, do kanceláře je vhodnější 4 000 K.

Časté otázky

Shrnutí

LED panel s rámečkem je ideální řešení pro stropy bez podhledu. Vypněte jistič, připevněte rámeček do stropu vhodnými hmoždinkami, zapojte vodiče podle barev ke zdroji, panel zasuňte a upevněte šroubky. Při výběru sledujte lumeny, teplotu barvy a u kanceláří i UGR pod 19. Zapojení do elektroinstalace svěřte elektrikáři.
