Průvodce LED reflektory a jejich použitím

LED reflektor je jedno z nejuniverzálnějších svítidel: nasvítí dvůr, dílnu, stavbu, fasádu i výlohu obchodu. Typů je ale hodně a pro laika může být nabídka nepřehledná. V tomto průvodci zjistíte, jaké druhy LED reflektorů existují, čím se liší, jaký výkon a barvu světla zvolit a jakým halogenovým reflektorům nebo výbojkám odpovídají. Hlavní rada zní stejně jako v nejslavnější knize Douglase Adamse: nepropadejte panice.

Průvodce LED reflektory – ilustrační obrázek příručky

LED reflektory ve zkratce

LED reflektory jsou hojně používanou náhradou klasického halogenového osvětlení. Jejich využití je velmi různorodé, protože se hodí pro komerční účely (nasvícení budov, podchodů, reklam či soch) i pro soukromé použití – posvítíte si jimi na zahradu, do dílny nebo do garáže.

Pro LED reflektory je charakteristická kompaktnost, moderní provedení, odolnost a díky LED technologii také vysoká úspornost: oproti halogenovým reflektorům se stejným množstvím světla spotřebují až o 80 % méně energie. Mezi další přednosti patří dlouhá životnost, kterou výrobci uvádějí až v desítkách tisíc hodin, bezúdržbový provoz a snadná manipulace. LED reflektory se sice při provozu zahřívají, ale výrazně méně než halogeny, jejichž sklo dosahuje velmi vysokých teplot. Jsou proto bezpečnější v blízkosti lidí i hořlavých materiálů.

Kritérií, podle kterých se LED reflektory dělí, je několik. Rozlišujeme je podle barevného provedení těla, konstrukčního typu a požadovaného vstupního napětí. Některé reflektory umí stmívání nebo míchání barev. Dalším parametrem je stupeň krytí a s ním spojené možnosti použití. Pokud si chcete projít celý postup výběru krok za krokem, přečtěte si průvodce Jak vybrat správný LED reflektor. V tomto článku se zaměříme hlavně na přehled typů a na praktické použití.

Krytí IP: co znamenají čísla

Stupeň krytí udává odolnost reflektoru proti okolním vlivům, tedy proti vniknutí prachu, cizích těles a vody. Označuje se písmeny IP a dvěma číslicemi podle normy ČSN EN 60529. První číslice udává ochranu před nebezpečným dotykem a před vniknutím cizích předmětů, druhá číslice stupeň ochrany proti vniknutí vody.

KrytíOchrana před dotykem a prachemOchrana před vodouTypické použití reflektoru
IP20před dotykem prstem a tělesy nad 12,5 mmžádnáinteriér: obchody, galerie, showroomy
IP44před tělesy nad 1 mm (dráty, nástroje)proti stříkající voděkryté venkovní prostory, vchody, podhledy
IP65prachotěsnéproti tryskající vodě ze všech směrůvenku na fasádě, na zahradě, na stavbě
IP66prachotěsnéproti silně tryskající voděnáročná venkovní a průmyslová prostředí

Klasické LED reflektory

Klasické LED reflektory mají stupeň krytí IP65. To znamená, že spolehlivě chrání proti úrazu elektrickým proudem při dotyku jakýmkoliv nástrojem, jsou zcela odolné proti vniknutí prachu a zároveň chráněné proti tryskající vodě ze všech úhlů. Proto je lze umístit v interiéru i v exteriéru – na fasádu, pod střechu, na sloup nebo do dílny. Těla bývají z hliníku, který odvádí teplo z LED čipů, a přední část chrání tvrzené sklo, takže jsou použitelné i v náročných podmínkách. Pro všechny typy klasických LED reflektorů je charakteristický okamžitý náběh na plný svit a úsporný provoz.

Stříbrné a bílé LED reflektory

Stříbrné a bílé LED reflektory jsou nejběžnějším typem LED reflektorů a jejich použití opravdu nezná hranic. Najdete je se všemi běžnými barvami světla – teplou, denní i studenou bílou. K dispozici jsou také slim varianty, které jsou menší a tenčí, takže se vejdou i tam, kam by se běžný reflektor nevešel. Typické výkony jsou 10, 15, 20, 30, 50 a 100 W.

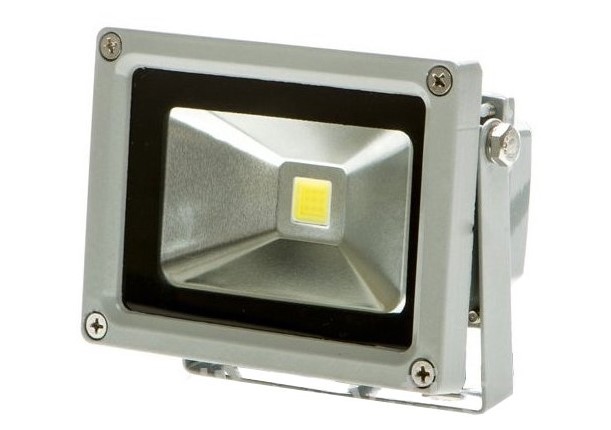

Stříbrný a bílý LED reflektor

Černé LED reflektory

Černé LED reflektory jsou designově atraktivní alternativou ke stříbrným reflektorům. Hodí se zejména na tmavé fasády a do tmavších prostor, kde stříbrné těleso zbytečně vyniká. Technicky se od stříbrných prakticky neliší a vyrábějí se se studeně bílým, denním bílým i teple bílým světlem. Pro úzká místa, kam se běžný reflektor nevejde, existují i slim verze černých LED reflektorů.

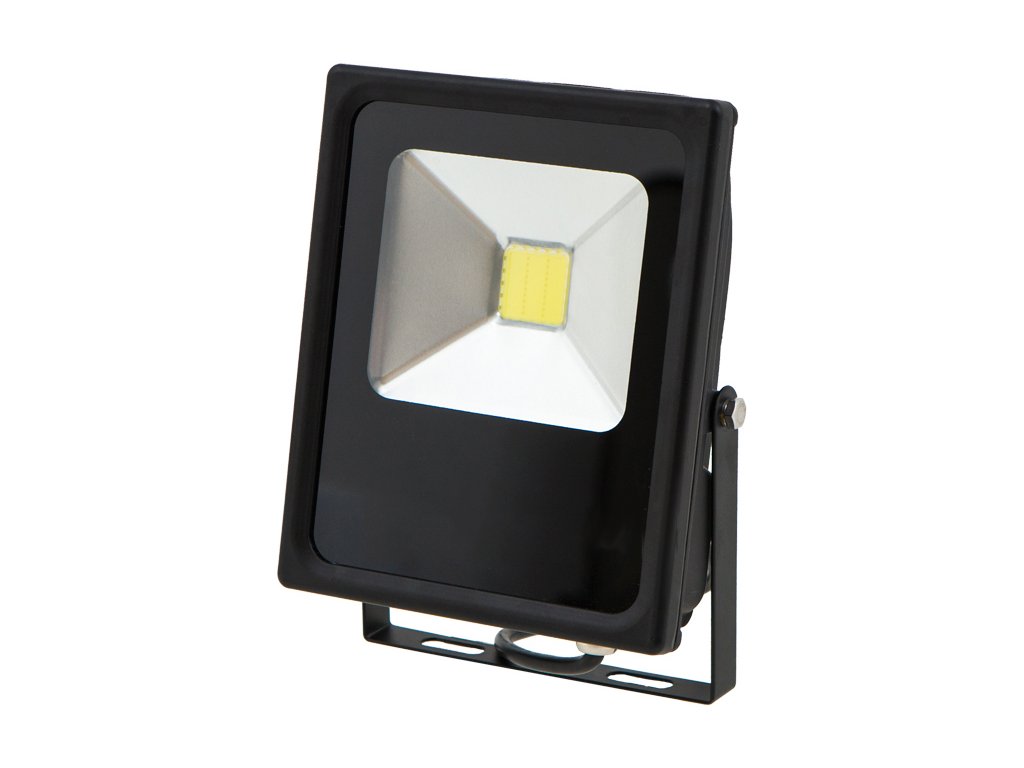

Černý LED reflektor

Černé LED reflektory mají široké rozpětí výkonů: od 10, 15, 20, 30 a 50 W pro dům a zahradu přes 100, 150 a 200 W až po 250, 300, 400 a 500 W pro velké plochy a haly.

LED reflektory 12/24 V

LED reflektory 12/24 V jsou nízkonapěťovou variantou. Vstupní napětí udává, na jakém napětí je možné reflektor provozovat. Zatímco ostatní LED reflektory se připojují na síťové napětí 230 V, reflektory 12/24 V si vystačí s 12 nebo 24 volty. Hodí se proto tam, kde je k dispozici jen bezpečné malé napětí: na chaty a zahradní domky napájené z baterie a solárního panelu, na pracovní stroje, do přívěsů nebo k bazénu. Typické výkony jsou 10, 20, 30, 50 a 70 W. Postup zapojení popisuje Praktický průvodce instalací 12V/24V reflektoru.

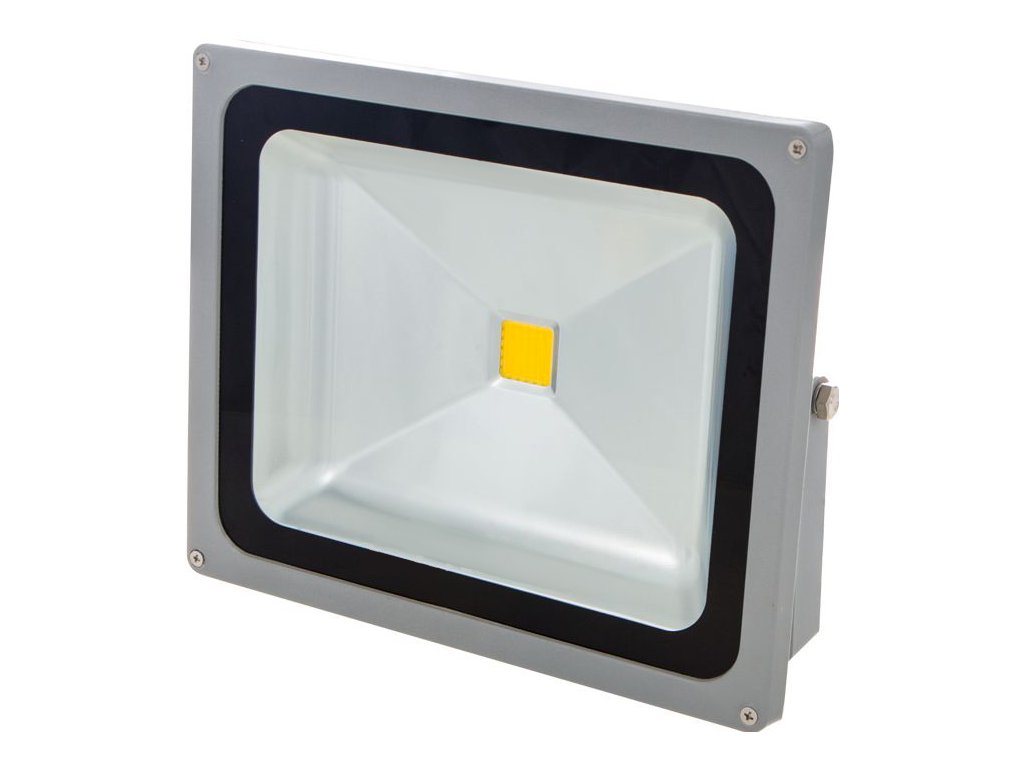

LED reflektor na napětí 12/24 V

Stmívatelné LED reflektory

Stmívatelné LED reflektory jsou vybavené speciálním zdrojem (driverem), který umožňuje regulaci intenzity světla pomocí triakového stmívače. Díky regulaci můžete svítit jen tolik, kolik je právě potřeba, a ušetřit další energii. Hodí se například na terasu, kde večer stačí tlumené světlo, nebo pro nasvícení fasády, které nemá oslňovat sousedy. Obvyklé výkony jsou 10, 20, 30 a 50 W. Běžný, nestmívatelný reflektor na stmívač nepřipojujte – může blikat nebo se poškodit.

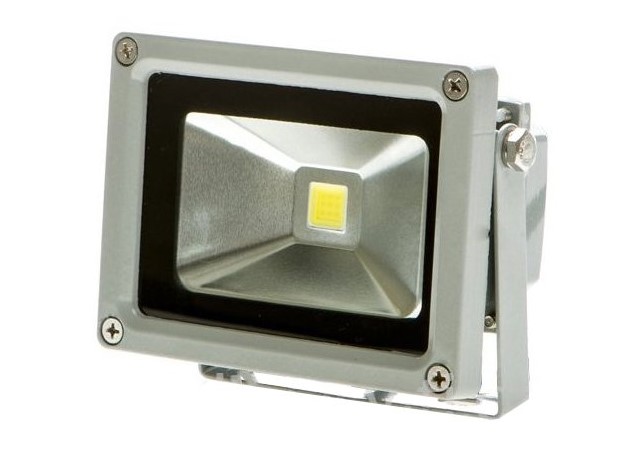

Stmívatelný LED reflektor

RGB LED reflektory

RGB LED reflektory umí aditivně míchat barvy. V praxi to znamená, že můžete nastavit jakoukoli barevnou kombinaci z červené, zelené a modré. Používají se k efektnímu nasvícení fasád, stromů, pódií nebo výloh. Více o nich najdete v článku LED RGB reflektory LEDsviti.cz.

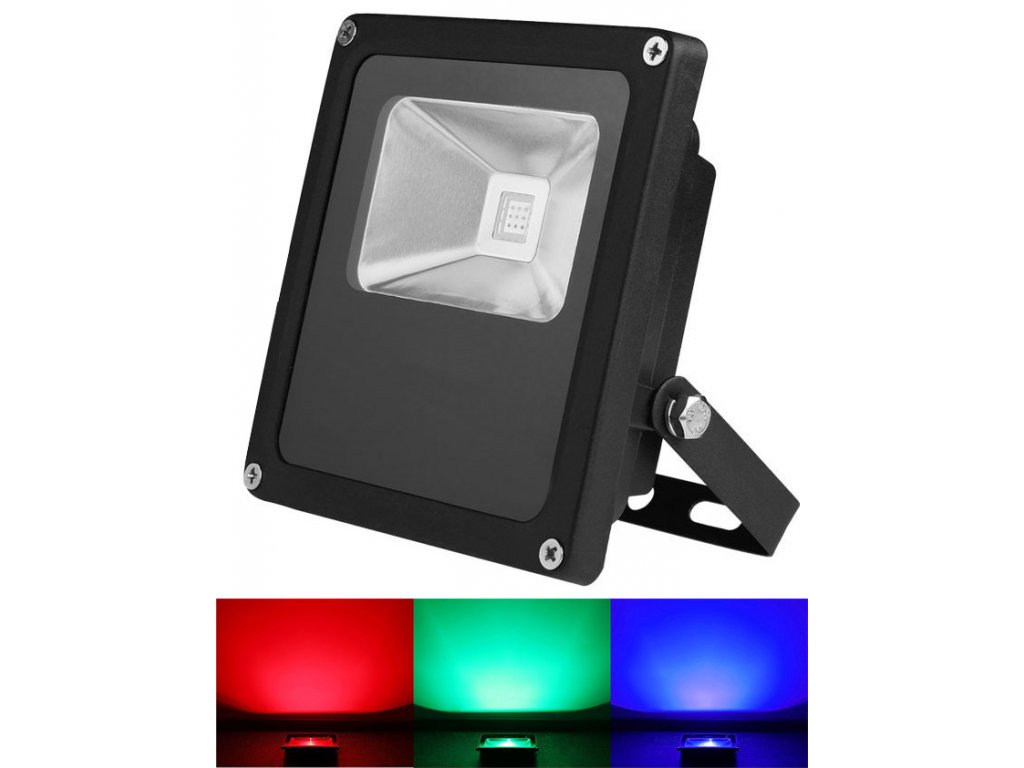

RGB LED reflektor s barevným světlem

Pro RGB LED reflektory je charakteristický menší ekvivalentní výkon vůči halogenovým reflektorům. Je to kvůli RGB technologii pochopitelné, ale je třeba na to upozornit, protože s tím mnoho zákazníků dopředu nepočítá:

RGB LED reflektorNahradí halogenBěžný bílý LED reflektor stejného příkonu nahradí
10 W35 W35–50 W
20 W70 W100–120 W
30 W120 Waž 150 W
50 W170 W250–300 W

LED reflektory s pohybovým čidlem

LED reflektory s pohybovým čidlem splňují stupeň krytí IP44. Chrání tedy proti dotyku nástrojem či drátem a proti vniknutí cizích těles větších než 1 mm a odolají stříkající vodě, proto se hodí i ven pod přesah střechy nebo k vchodovým dveřím. Proti prachu jsou ale chráněné jen částečně a do míst, kam přímo bije déšť, je lepší volit vyšší krytí.

Na rozdíl od klasických reflektorů mají vestavěné pohybové PIR čidlo a možnost nastavit dobu svícení po zaznamenání pohybu. Obvykle lze nastavit i citlivost a to, od jaké úrovně setmění se má čidlo aktivovat. To se hodí kolem domu, na zahradě, u garáže, na chodbách či na nepřehledných místech, kde by se potmě jen těžko hledal vypínač. Reflektor svítí jen tehdy, když je to potřeba, a navíc odradí nezvané návštěvníky.

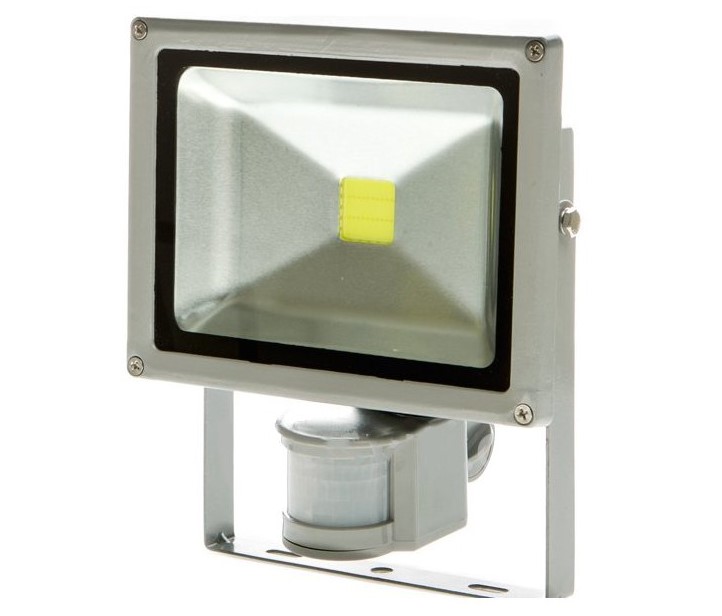

LED reflektor s pohybovým PIR čidlem

Reflektory s pohybovým čidlem najdete ve všech barvách světla a v provedení pro dům i firmu, nejčastěji o výkonu 10, 20, 30 a 50 W.

Tip: PIR čidlo nejlépe zachytí pohyb, který jde napříč jeho zorným polem. Reflektor s čidlem proto umístěte tak, aby příchozí šel kolem něj, ne přímo k němu, a v ideální výšce 2–3 m. Pokud chcete čidlo umístit jinam než reflektor, zvolte reflektor bez čidla a samostatné pohybové čidlo.

Lištové LED reflektory

Prakticky všechny lištové LED reflektory mají krytí IP20. To znamená, že chrání proti dotyku prstem a proti vniknutí cizích těles větších než 12,5 mm, ale nejsou nijak chráněné proti vodě. Hodí se proto do interiéru. Vynikají flexibilitou: v liště je lze jednoduše natáčet a posouvat do jiné pozice. Umožňují rychlé změny v rozvržení světla, a proto jsou ideální volbou pro osvětlení prodejen, galerií nebo showroomů.

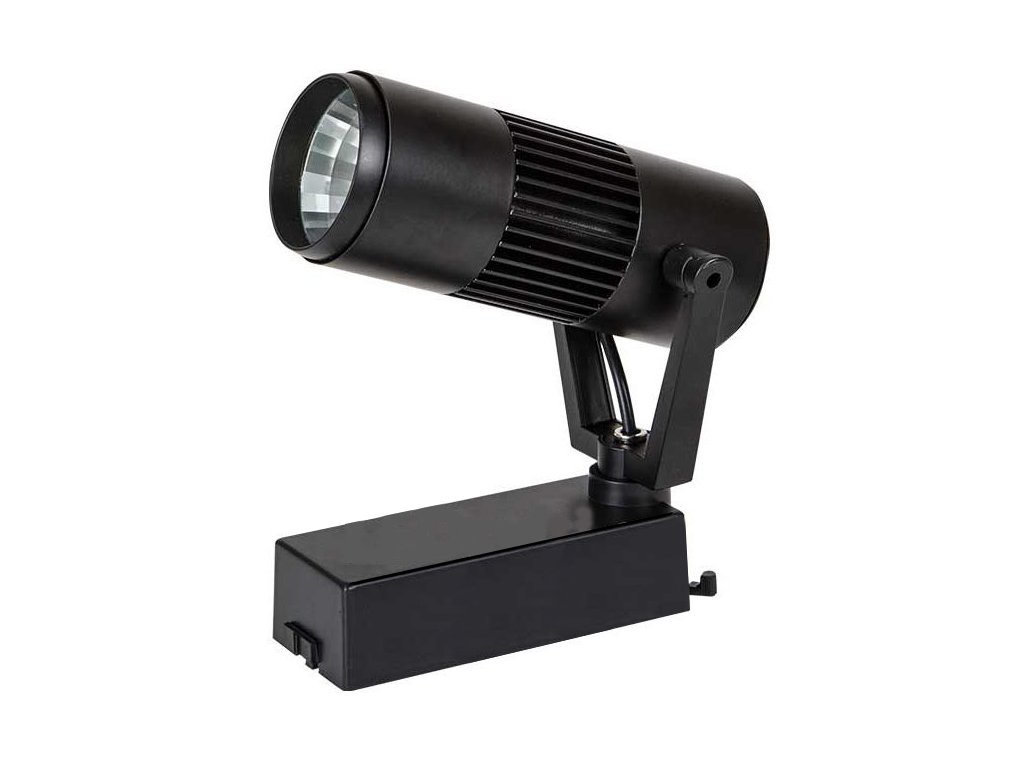

Lištový LED reflektor v kolejnici

Lištové reflektory se vyrábějí pro jednofázové i třífázové lišty, v teplé, denní i studené bílé a nejčastěji ve výkonech 10, 12, 20, 30, 35 a 40 W. Typ reflektoru musí odpovídat typu lišty – adaptér jednofázového reflektoru do třífázové lišty nepasuje a naopak. Vyrábějí se i speciální třífázové lištové reflektory s krytím IP65, které jsou sice dražší, ale zcela odolné proti vodě a použitelné i v exteriéru. Montáž lišty a reflektorů popisuje Praktický průvodce instalací lištových fázových reflektorů.

LED reflektory se stojanem

Přenosné LED reflektory se stojanem jsou ideální tam, kde je potřeba se světlem manipulovat. Ocelový stojan zajišťuje reflektoru stabilitu a hliníková konstrukce s předním bezpečnostním sklem ho chrání proti poškození. Proto jsou použitelné prakticky kdekoliv: na stavbě, při rekonstrukci, v dílně, při venkovních akcích nebo při práci po setmění.

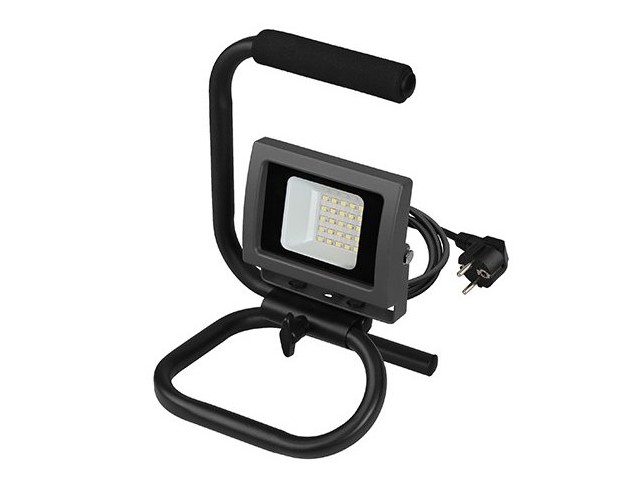

Přenosný LED reflektor se stojanem

Reflektory se stojanem není nutné instalovat napevno do zdi či jiné konstrukce. Stačí reflektor během pár minut připevnit na stojan a postavit ho tam, kde je zrovna potřeba přisvítit – uvnitř i venku. Běžné výkony jsou 10, 20, 30, 50 a 60 W. Pro práci na stavbě se hodí také stavební reflektory.

Jaký výkon zvolit

„Jak výkonný LED reflektor máme zvolit, pokud ho chceme využívat na místě X za účelem Y po dobu Z?“ To je nejčastější dotaz zákazníků. Univerzální odpověď bohužel neexistuje, protože každý účel je individuální. Nabízíme vám ale alespoň orientační přehled podle výkonu:

VýkonTypické využití
10–20 Wosvětlení u domu, terasy, zahrady či garáže; často s pohybovým čidlem
30–50 Wstavby, dvory, parkovací plochy, práce po setmění; dostatečně výkonné, ale ještě neoslňující
60–200 Wnasvícení budov, reklamních billboardů, soch a pamětihodností
250–500 Wvýrobny a průmyslové haly, sportoviště; náhrada vysokotlakých sodíkových výbojek

Přesnější než podle wattů je ale vybírat podle potřebného světelného toku v lumenech. Kvalitní LED reflektor dává zhruba 100 lm na 1 W, konkrétní hodnotu najdete v parametrech každého produktu.

Vzorový výpočet

Chcete osvětlit dvůr u domu o ploše 100 m² na orientačních 20 lx, což stačí pro bezpečný pohyb a parkování. Výpočet: 100 m² × 20 lx = 2 000 lm. Část světla dopadne mimo plochu nebo se pohltí, proto výsledek vydělíme činitelem využití 0,6: potřebujete přibližně 3 300 lm. To jsou dva reflektory po 20 W rozmístěné tak, aby se jejich světelné kužely překrývaly. Pro výrobní halu nebo sportoviště je potřeba výpočet podle norem ČSN EN 12464-1 a ČSN EN 12193 – ten pro vás rádi připravíme. Výběru reflektorů pro hřiště se věnuje článek Jak vybrat správné LED reflektory pro sportoviště.

Ekvivalent k halogenům a výbojkám

Vysoká úspornost je příjemná věc, ale občas způsobí i zmatek. Mnoho zákazníků nás žádá o doporučení vhodného výkonu LED reflektoru, kterým chtějí nahradit starý halogen, protože až 80% úspora energie výrazně mění porovnání příkonů obou typů. Odpovědí vám může být orientační tabulka:

LED reflektorHalogenový reflektor
10 W35–50 W
12 W60 W
15 W75 W
20 W100–120 W
30 W150 W
35 W175 W
40 W200 W
50 W250–300 W
70 W350 W
80 W400 W
100 W500 W
150 W750 W
200 W1 000 W
250 W1 250 W
300 W1 500 W

A co vysokotlaké výbojky?

Ještě nedávno platilo, že LED reflektory na osvětlení větších prostor nestačí. Za jejich strop se považovala menší sokolovna či skromnější tělocvična. To už neplatí: nejvýkonnější LED reflektory se mohou směle rovnat vysokotlakým sodíkovým výbojkám. Podívejte se, jaký je orientační poměr mezi LED reflektory a výbojkami:

LED reflektorVysokotlaká výbojka
300 W600 W
400 W1 000 W
500 W1 200 W

Podrobný přepočet včetně výpočtu úspory najdete v článku Jaký je LED ekvivalent k reflektorům a jak maximálně ušetřit.

Jakou barvu světla zvolit

S rostoucí teplotou chromatičnosti (v kelvinech) působí světlo ostřeji a chladněji. Obecně platí, že studená bílá s vysokou teplotou chromatičnosti se používá v místech, kde je nedostatek denního světla. Chladnější odstín pomáhá udržet pozornost a koncentraci, proto je vhodný do pracovního prostředí, průmyslových hal či výroben. Studené světlo však může oslňovat a po chvíli být pro oči nepříjemné. Denní bílá představuje náhradu běžného denního světla, neoslňuje, neunavuje oči a je vhodná pro většinu lidských činností. Teplá bílá je tlumenější, měkčí a ideální k odpočinku. Nejčastěji ji využijete na terase, pod pergolou či kolem domu.

Porovnání barev světla podle teploty chromatičnosti

Podrobně se tématu věnuje článek Teplota chromatičnosti: jak vybrat správnou barvu světla.

Jak nainstalovat LED reflektory

Instalace LED reflektorů není nijak složitá, postup se ale u jednotlivých typů liší. Reflektor na zeď se připevní pomocí třmenu a natočí se do požadovaného úhlu, lištový reflektor se jen zacvakne do lišty a reflektor se stojanem se připojí do zásuvky. U pevné instalace na 230 V nezapomeňte, že připojení k elektrické instalaci smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací. Zajímá vás, jak probíhá montáž? Podívejte se na návod Jak nainstalovat LED reflektory nebo na podrobnější Praktický průvodce instalací LED reflektorů.

Nejčastější chyby

  1. Reflektor namířený vodorovně. Oslňuje kolemjdoucí, řidiče i sousedy. Sklopte ho šikmo dolů na plochu, kterou má osvětlit.
  2. Interiérový reflektor IP20 venku. Venku volte alespoň IP44 pod střechou a IP65 tam, kam prší.
  3. Výběr podle wattů místo lumenů. Dva reflektory se stejným příkonem mohou dát rozdílné množství světla.
  4. Nestmívatelný reflektor na stmívači. Reflektor bliká, bzučí nebo se poškodí.
  5. Čidlo namířené na silnici nebo na strom. Projíždějící auta a větve ve větru reflektor zbytečně rozsvěcují.
  6. Jednofázový reflektor do třífázové lišty. Adaptér nepasuje; typ reflektoru musí odpovídat liště.

Časté otázky

Jaké krytí potřebuje LED reflektor venku?

Pod přesahem střechy stačí IP44, na místa vystavená dešti volte IP65 nebo vyšší.

Jaký LED reflektor nahradí halogen 500 W?

Orientačně LED reflektor o příkonu 100 W. Přesnější je porovnat světelný tok v lumenech.

Jaký výkon zvolit na dvůr u domu?

Na běžný dvůr nebo vjezd obvykle stačí jeden až dva reflektory po 20–30 W, ideálně s pohybovým čidlem.

Můžu LED reflektor stmívat?

Jen pokud je výslovně označený jako stmívatelný. Ten pak připojte přes kompatibilní triakový stmívač.

Hřejí LED reflektory?

Zahřívají se, ale výrazně méně než halogeny. Teplo odvádí hliníkové tělo, proto reflektor nezakrývejte a nechte kolem něj volný prostor.

Shrnutí

Pro venkovní použití volte klasické LED reflektory s krytím IP65, ke vchodu a na dvůr reflektory s pohybovým čidlem, do obchodu lištové reflektory a na stavbu reflektory se stojanem. Výkon vybírejte podle lumenů a potřebné plochy, barvu světla podle účelu a starý halogen nahradíte LED reflektorem s přibližně pětinovým příkonem.
