Krátké pojednání o tom, jak LED zářivky způsobily trubicovou revoluci

Lineární zářivky byly desítky let nejrozšířenějším osvětlením kanceláří, škol, dílen i skladů. Dnes je téměř všude nahrazují LED zářivky, tedy LED trubice. V tomto článku zjistíte, proč k této „trubicové revoluci“ došlo, jak LED zářivky fungují, jak je vložit do starého zářivkového tělesa, jaké typy existují a jaký výkon LED zářivky odpovídá vaší staré trubici.

Od klasické zářivky k LED trubici

Lineární zářivky se od roku 1938, kdy přišly na trh, těšily velmi vysoké popularitě. Není divu, že se rtuťovým nízkotlakým výbojkám, jak se klasickým zářivkám odborně říká, vždy tak dařilo. Vysoká svítivost, nízké pořizovací náklady a jednoduchá instalace z nich dělaly ideální osvětlení větších ploch. Nic ale netrvá věčně, ani masová obliba jediného typu světelného zdroje. Co stojí za tak rychlým úpadkem zákaznické přízně desítky let prověřeného osvětlení? Technologický vývoj, který se nedá zastavit, a stále rostoucí popularita LED zářivek.

Ke konci klasických zářivek přispěla i legislativa: v roce 2023 skončilo v Evropské unii kvůli obsahu rtuti uvádění na trh většiny lineárních zářivek T5 a T8. Kdo dnes potřebuje vyměnit trubici, prakticky už sahá jen po LED. Podrobněji o tom píšeme v článku Výroba konvenčních zářivek končí. Nahradí je LED trubice.

Proč zrovna LED zářivky

Vysvětlení obrovského rozmachu LED zářivek je jednoduché: LED zářivky odstraňují většinu neduhů svých klasických fluorescenčních předchůdců. A těch není zrovna málo.

Slabiny klasických zářivek

• Kratší životnost – obvykle kolem 10 000 hodin, a to jen tehdy, když se zářivka nespíná příliš často. Časté zapínání a vypínání opotřebovává elektrody a životnost výrazně zkracuje.
• Nebezpečné látky – klasické zářivky obsahují rtuť a luminofor ve skleněné trubici. Při rozbití se rtuť může dostat do okolí, proto patří vysloužilé zářivky do zpětného odběru.
• Potíže v chladu – za nízkých teplot zářivky hůře startují a svítí slaběji, proto nejsou vhodné do nevytápěných skladů nebo ven.
• Blikání a bzučení – projevuje se hlavně ve vyšším věku zářivky a u starších těles s magnetickou tlumivkou.
• Pomalý náběh – starší generace zářivek dlouho nabíhá do plné svítivosti.

Stěžejním nedostatkem klasických zářivek je však jistá rozhazovačnost. Ačkoli mají vysoký světelný tok, nehospodaří s ním příliš dobře, protože svítí do všech stran a světlo se musí odrážet reflektorem svítidla, čímž vznikají citelné ztráty. Světlo zkrátka proudí i tam, kde ho není zapotřebí.

Přednosti LED zářivek

Životnost LED zářivek výrobci běžně uvádějí kolem 50 000 hodin a nijak ji neovlivňuje frekvence spínání. LED zářivky můžete zapínat a vypínat tak často, jak potřebujete, a nemá to negativní následky. Neobsahují rtuť ani jiné jedovaté plyny a většina z nich má kryt z polykarbonátu místo skla, takže ani při rozbití nejsou svému okolí nebezpečné. Spolehlivě startují i v chladu a otřesy jim nevadí tolik jako skleněným trubicím. A hlavně s nimi ušetříte až 50 % energie.

U LED zářivek si můžete všimnout, že mají uvedený menší světelný tok než klasické trubice. Znamená to, že dávají horší světlo? Omyl. Klasická fluorescenční zářivka svítí pod úhlem 360°, tedy doslova do všech stran, a velká část světla se ztratí při odrazu ve svítidle. LED zářivka svítí pod úhlem kolem 120° jen požadovaným směrem, takže se světelný tok méně ztrácí a na pracovní plochu dopadne srovnatelné množství světla. Navíc svítí ihned po zapnutí na plný výkon.

Vlastnost	Klasická zářivka	LED zářivka
Životnost	obvykle kolem 10 000 h, kratší při častém spínání	výrobci uvádějí kolem 50 000 h, spínání nevadí
Rtuť	ano	ne
Úhel vyzařování	360°	kolem 120°
Náběh	se zpožděním	okamžitý
Provoz v chladu	horší start, nižší tok	bez potíží
Spotřeba	vyšší, ztráty v předřadníku	až o 50 % nižší

Na jakém principu LED zářivky fungují

LED zářivky, stejně jako jakékoliv jiné zářivky, nejsou funkčně samostatné. Jsou to trubice osazené LED diodami, které svítí až po vložení do zářivkového tělesa. Existují tři druhy těles, do kterých LED zářivku můžete vložit:

• LED zářivková tělesa – určená přímo pro LED trubice, bez předřadníku a startéru,
• klasická fluorescenční trubicová tělesa s tlumivkou (magnetickým předřadníkem) a startérem,
• trubicová fluorescenční tělesa s elektronickým předřadníkem.

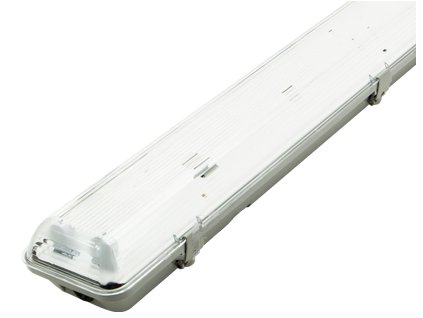

LED zářivková tělesa se vyrábějí ve třech rozměrových variantách: 60 cm, 120 cm a 150 cm. Liší se také stupněm krytí IP, který udává odolnost tělesa proti okolním vlivům, konkrétně proti vniknutí prachu, cizích těles a vody. První číslice za písmeny IP udává ochranu před nebezpečným dotykem a vniknutím cizích předmětů, druhá číslice ochranu proti vniknutí vody.

Krytí tělesa	Co znamená	Kam se hodí
IP65	prachotěsné, chráněné proti tryskající vodě ze všech směrů	sklady, dílny, garáže, myčky, venkovní přístřešky, prostory bazénů a prádelen
IP44	chráněné proti tělesům nad 1 mm a proti stříkající vodě, prach jen částečně	chodby, sklepy, technické místnosti
IP20	chráněné proti dotyku prstem, proti vodě nechráněné	suché interiéry: kanceláře, obchody, třídy

Většina LED zářivkových těles má krytí IP65. Takové těleso spolehlivě chrání proti úrazu elektrickým proudem při dotyku jakýmkoliv nástrojem, je zcela odolné proti prachu a chráněné proti tryskající vodě ze všech úhlů. Můžete ho proto umístit prakticky kamkoliv, i do náročných podmínek, jako jsou vlhké sklepy, myčky aut nebo haly s bazénem – ne však pod vodu. Tělesa s krytím IP44 chrání proti stříkající vodě, ale proti prachu jen částečně. Tělesa s krytím IP20 proti vodě chráněná nejsou, a proto patří pouze do suchého interiéru.

Instalace LED zářivky do starého tělesa

Ideálním místem pro LED zářivky jsou samozřejmě LED zářivková tělesa. Jsou s LED trubicemi plně kompatibilní, usnadní instalaci a umožní jejich maximální výkon. Tělesa s tlumivkou a startérem nebo s elektronickým předřadníkem je nutné pro LED zářivky nejdříve upravit. Vždy se řiďte návodem ke konkrétní LED zářivce a zapojení svěřte elektrikáři s odpovídající kvalifikací.

Těleso s tlumivkou a startérem

Při instalaci LED zářivky do tělesa s magnetickým předřadníkem a startéry je nutné z tělesa odebrat startéry. Pokud vkládáte LED zářivku s jednostranným zapojením, musíte do tělesa místo původního startéru nasadit LED startér, který je součástí balení. Instalace LED zářivky s oboustranným zapojením nic takového nevyžaduje a stačí pouze vyjmout původní startér.

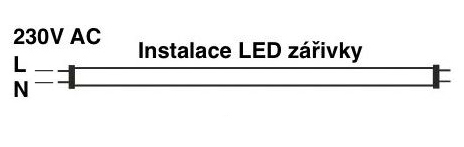

Jednostranná LED zářivka

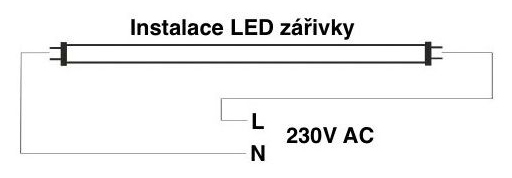

Oboustranná LED zářivka

Při tomto způsobu zapojení zůstává v obvodu tlumivka, která sama spotřebovává elektrickou energii. Pro větší úsporu proto doporučujeme tlumivku vyřadit z provozu. Toho docílíte odpojením všech vodičů od tlumivky a jejich vzájemným propojením. Podrobný postup s fotografiemi najdete v článku Jak předělat trubicové těleso s tlumivkou na LED zářivky.

Těleso s elektronickým předřadníkem

Máte-li modernější fluorescenční těleso s elektronickým předřadníkem, musíte předřadník při úpravě pro LED zářivky vyřadit. Uděláte to tak, že z něj odpojíte všechny vodiče. U oboustranně napájené LED zářivky pak vodiče na jedné straně tělesa propojíte s fází a vodiče na druhé straně připojíte k nulovému vodiči. Postup popisuje článek Jak předělat trubicové těleso s elektrickým předřadníkem na LED zářivky.

Jaké jsou typy LED zářivek

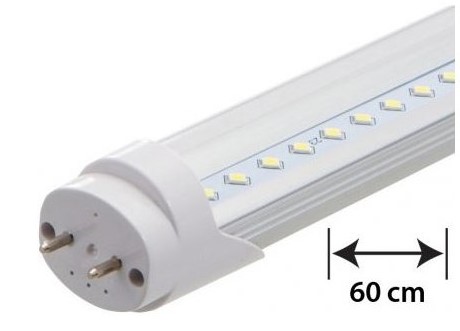

LED zářivky 60 cm

LED zářivky 60 cm jsou přímým ekvivalentem klasické 18W trubice. Podle příkonu se nejčastěji vyrábějí ve variantách 9 W a 10 W. Najdete je v celém barevném spektru, tedy ve studeném, denním i teplém odstínu bílé. Vybrat si můžete také mezi mléčným a čirým krytem: mléčný kryt dává příjemně rozptýlené, měkčí světlo, čirý kryt svítí ostřeji.

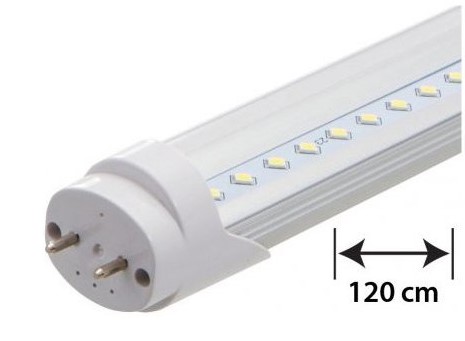

LED zářivky 120 cm

LED zářivky 120 cm nahradí klasickou 36W trubici. Pokud započtete i ztráty v magnetické tlumivce starého svítidla, ušetří v porovnání s ní až 60 % nákladů za energii. Charakteristická je pro ně vysoká svítivost mezi 1 600 a 2 500 lm. Nejčastěji se vyrábějí s příkonem 18 W a 20 W, opět v celém barevném spektru. LED zářivky 120 cm s čirým krytem poskytnou intenzivní a jasné světlo, s mléčným krytem jemnější a měkčí.

Speciální variantou je LED zářivka 120 cm 18 W s UVA světlem o vlnové délce 390–400 nm. Fialové UVA světlo najde využití na diskotékách a v barech, ale poslouží také k tak specifickému účelu, jako je ověřování pravosti bankovek.

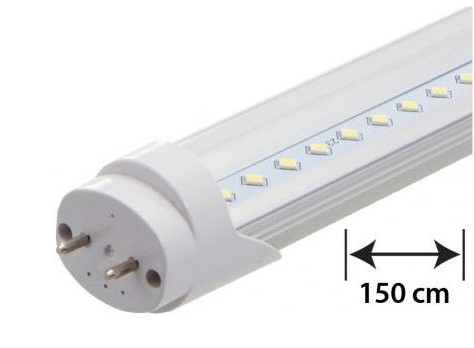

LED zářivky 150 cm

LED zářivky 150 cm se dělí podle příkonu na varianty 22 W a 24 W a obě nahrazují klasickou 58W trubici. Vyrábějí se se studeně bílým, denním bílým i teple bílým světlem a hodí se do hal, skladů, dílen a dalších prostor s vyššími stropy.

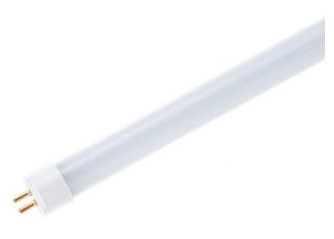

LED zářivky T5

LED zářivky T5 jsou tenčím typem trubice. Od ostatních LED zářivek se neliší jen průměrem, ale i paticí: T5 mají patici G5, zatímco zářivky standardní tloušťky T8 mají patici G13. Zářivku T5 tedy do tělesa pro T8 nevložíte a naopak.

LED zářivky T5 se vyrábějí v mnoha délkách a v široké škále příkonů – od 3,5 W přes 4, 5, 6, 8,5, 10, 12 a 16 W až po 18 a 20 W. Často se používají v nábytku, pod kuchyňskou linkou, ve vitrínách nebo v nízkých podhledech.

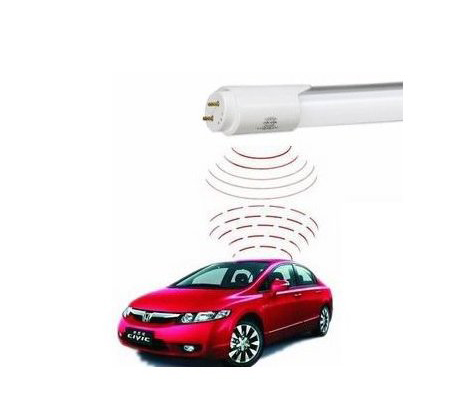

Inteligentní LED zářivky s čidlem

Inteligentní LED zářivky mají zabudované pohybové čidlo a automatické řízení. V klidovém režimu svítí na 10 % výkonu a při zaznamenání pohybu se rozsvítí na plný výkon. V něm zůstávají, dokud čidlo detekuje pohyb, a po 30 sekundách bez pohybu se vrátí na 10 %. Hodí se tam, kde je vhodné stálé minimální osvětlení, které se v případě potřeby okamžitě zvýší: na chodby, schodiště, do garáží nebo sklepů.

Inteligentní LED zářivky byly v naší nabídce ve všech rozměrech: 60 cm 10 W jako náhrada 18W trubice, 120 cm 18 W místo 36W trubice a 150 cm 24 W místo 58W trubice. Měly denní bílou barvu a díky mléčnému krytu vrhaly jemné a měkké světlo, které se hodí například na schody nebo do chodby. Pokud hledáte svítidlo s čidlem do podobných prostor, podívejte se do kategorie vnitřní osvětlení s pohybovým čidlem.

Stmívatelné LED zářivky

Stmívatelné LED zářivky umí regulovat intenzitu svého světla. Proto jsou ideálním zdrojem nejen do domácnosti, ale například i do škol, kde lze intenzitu světla přizpůsobit každé činnosti. Píše se test? Zesílíte světlo na plný výkon, který podpoří soustředění. Čte se nebo se samostatně studuje? Postačí střední úroveň, která ani po delší době neunavuje oči. Je velká přestávka? Snížením jasu umožníte žákům zregenerovat síly před dalším blokem výuky. Barva světla se stmíváním nemění; pokud chcete měnit i odstín bílé, potřebujete svítidla s nastavitelnou teplotou chromatičnosti.

Stmívatelné LED zářivky se vyrábějí v délkách 120 cm a 150 cm. Varianty 120 cm s příkonem 18 W a 20 W nahradí běžné 36W trubice, varianta s příkonem 24 W odpovídá 58W trubici.

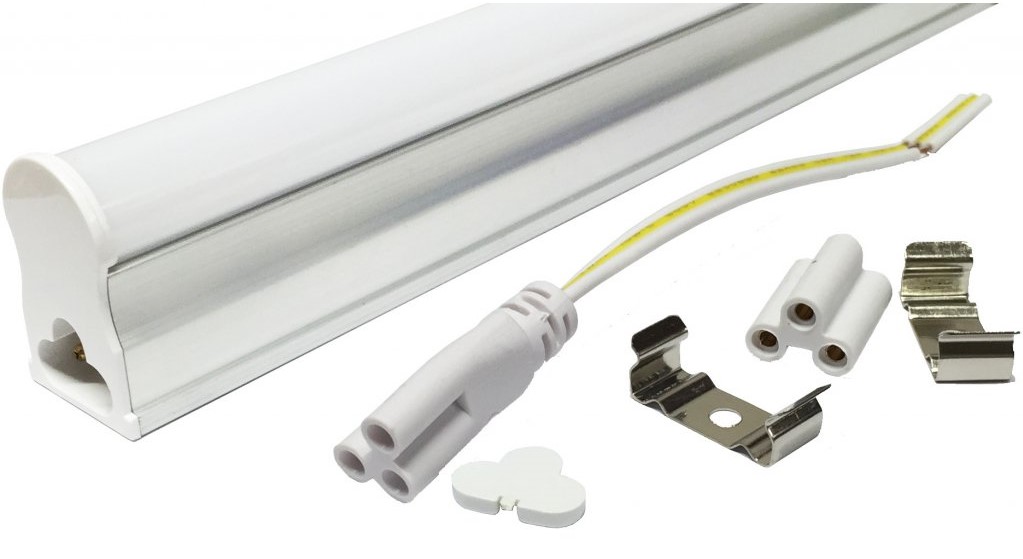

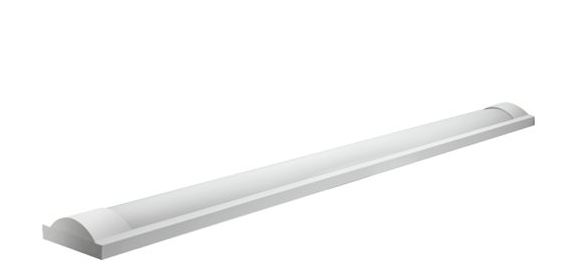

LED zářivková svítidla

LED zářivková svítidla jsou vlastně LED zářivky s integrovaným tělem. Princip fungování je stejný, liší se hlavně vzhledem a tím, že se nemusí kupovat zvlášť trubice a těleso. Charakteristická je pro ně rozměrová rozmanitost: oproti klasickým LED zářivkám se vyrábějí i v délkách 30 cm a 90 cm s příkonem 4 W a 14 W, které nahrazují 8W a 30W trubice stejných rozměrů.

V klasických velikostech nahrazují LED zářivková svítidla 60 cm s příkonem 10 W klasické 18W trubice, svítidla 120 cm s příkonem 18 W odpovídají 36W trubicím a svítidla 150 cm s příkonem 24 W zastoupí 58W trubici. Všechny tyto velikosti se vyrábějí v tenkém provedení T5 i ve standardním provedení T8.

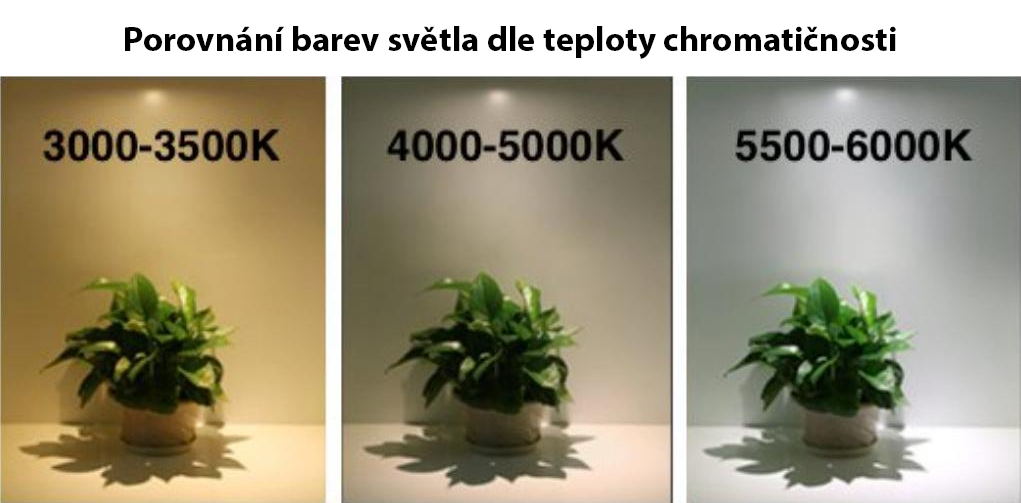

Jakou barvu světla zvolit

S rostoucí teplotou chromatičnosti (v kelvinech) působí světlo ostřeji a chladněji. Obecně platí, že studená bílá s vysokou teplotou chromatičnosti se používá v místech, kde je nedostatek denního světla. Chladnější odstín pomáhá udržet pozornost a koncentraci, proto je vhodný do pracovního prostředí, průmyslových hal či výroben. Studené světlo však může oslňovat a po chvíli být pro oči nepříjemné. Denní bílá představuje náhradu běžného denního světla, neoslňuje, neunavuje oči a je vhodná pro většinu lidských činností – do kanceláří, škol a dílen je to nejčastější volba. Teplá bílá je tlumenější, měkčí a ideální k odpočinku; využijete ji například v domácnosti, na terase nebo pod pergolou.

Ekvivalent LED zářivek a běžných trubic

Mnoho zákazníků nás žádá o doporučení vhodného výkonu LED zářivky, kterou chtějí nahradit starou trubici. Úspora energie výrazně mění porovnání příkonů obou typů. Pokud chcete například nahradit starou trubici o příkonu 18 W, nemusíte kupovat 18W LED zářivku – zpravidla postačí LED zářivka s přibližně polovičním příkonem. Proto jsme pro vás připravili přehlednou tabulku:

LED zářivka	Klasická trubice
3,5 W	8 W
4 W	11 W
5 W	13 W
9 W	18 W
10 W	18 W
18 W	36 W
20 W	36 W
22 W	58 W
24 W	58 W

Výpočet úspory pro celé osvětlení najdete v článku Jaký je LED ekvivalent k zářivkám a jak maximálně ušetřit.

Vzorový výpočet pro kancelář

Kancelář o ploše 50 m² potřebuje podle ČSN EN 12464-1 na pracovních místech pro psaní a čtení 500 lx. Výpočet: 50 m² × 500 lx = 25 000 lm. Po vydělení činitelem využití 0,6 vychází potřebný světelný tok přibližně 41 700 lm. Při LED zářivkách 120 cm s tokem kolem 2 000 lm to je zhruba 21 trubic, tedy například 11 dvoutrubicových těles rozmístěných rovnoměrně nad pracovními místy. Pokud chcete výběr probrat podrobněji, pomůže vám průvodce Jak správně vybrat LED zářivky (LED trubice).

Nejčastější chyby

1. LED zářivka v neupraveném tělese s elektronickým předřadníkem. Trubice nesvítí nebo se poškodí; předřadník je nutné vyřadit.
2. Ponechaná tlumivka v obvodu. Svítidlo funguje, ale zbytečně spotřebovává energii.
3. Záměna jednostranné a oboustranné LED zářivky. Každá vyžaduje jiné zapojení tělesa.
4. T5 místo T8. Zářivky mají jiný průměr i patici (G5 a G13) a nejsou zaměnitelné.
5. Těleso IP20 do vlhka. Do sklepů, garáží a myček patří tělesa s krytím IP65.
6. Studená bílá do domácnosti. V obytných prostorech působí 6 500 K nepříjemně, vhodnější je teplá nebo denní bílá.

Časté otázky

Shrnutí

LED zářivky mají přibližně poloviční příkon než klasické trubice, neobsahují rtuť, startují okamžitě i v chladu a nevadí jim časté spínání. Do starého tělesa je lze vložit po úpravě zapojení, nejjednodušší je ale nové LED zářivkové těleso. Výkon vybírejte podle tabulky ekvivalentů a pro kanceláře a haly si nechte spočítat potřebný světelný tok.
