WIFI LED Controller - jak na levnější variantu plně funkčních SMART LED pásků

Chytré (SMART) osvětlení nemusí znamenat drahý systém značkového výrobce. V tomto článku vám ukážeme levnou, ale plně funkční variantu, jak udělat z běžného RGB LED pásku chytré světlo ovládané mobilem přes Wi-Fi. Dozvíte se, co budete potřebovat, jak spočítat napájecí zdroj, jak vše zapojit a jak sestava obstála v našem testu.

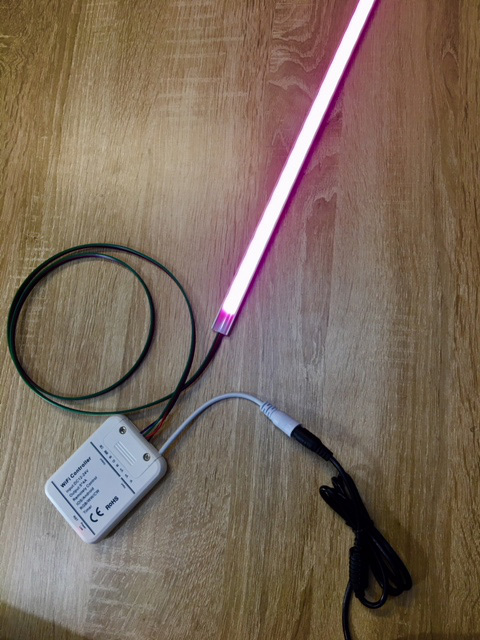

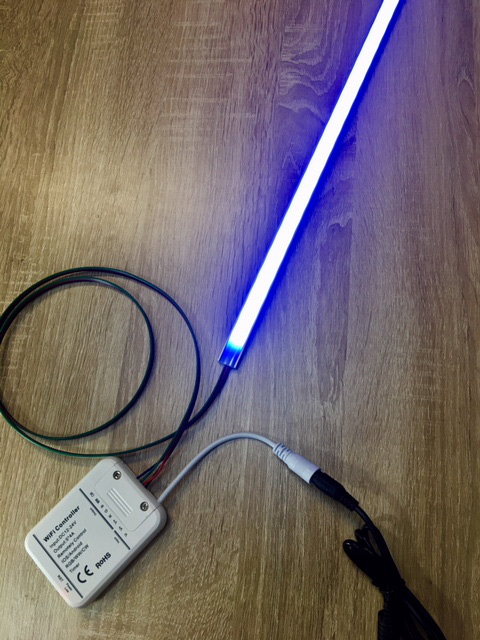

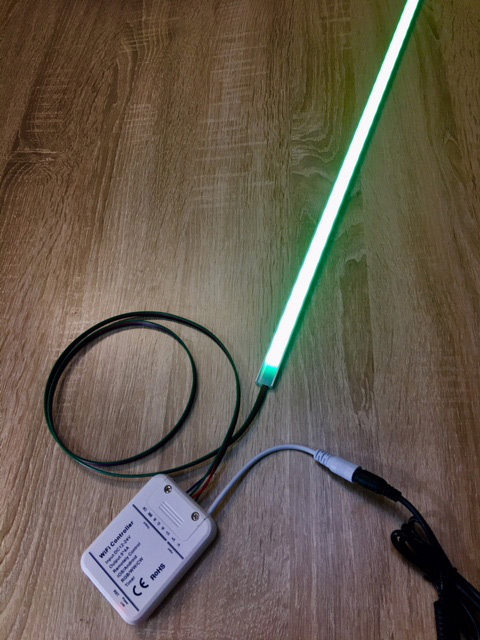

RGB LED pásek ovládaný Wi-Fi ovladačem svítí červeněRGB LED pásek ovládaný Wi-Fi ovladačem svítí zeleněRGB LED pásek ovládaný Wi-Fi ovladačem svítí modře

Co je Wi-Fi LED ovladač a jak funguje

SMART osvětlení znamená propojení světel přes centrální ovladač nebo můstek, který je připojený k internetu přes Wi-Fi router vaší domácnosti. Světla pak můžete ovládat aplikací v mobilním telefonu (iOS, Android) odkudkoli a zvlášť pro každou místnost. Je to jeden z nejmodernějších způsobů řízení osvětlení.

Wi-Fi LED ovladač (anglicky WIFI LED Controller) je malá krabička, která se zapojí mezi napájecí zdroj a LED pásek. Tvoří „srdce“ vašeho budoucího systému SMART Light: přijímá příkazy z aplikace přes domácí Wi-Fi síť a podle nich řídí jas jednotlivých barevných kanálů pásku.

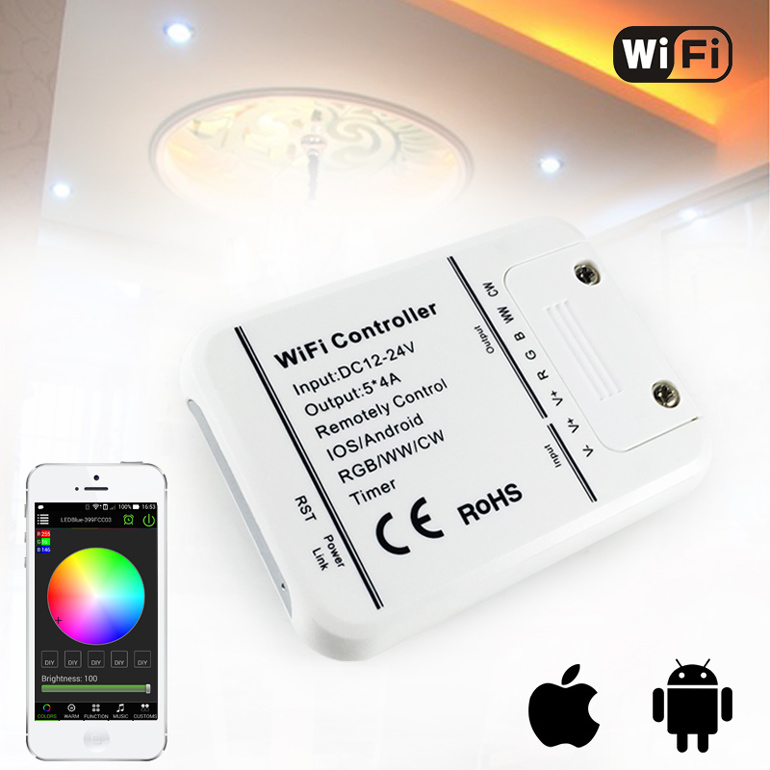

Wi-Fi LED ovladač pro RGB LED pásky

U RGB pásků se míchají tři základní barvy: červená (red), zelená (green) a modrá (blue). Jejich kombinací lze namíchat prakticky jakoukoli jinou barvu, řádově miliony odstínů. Rozdíly mezi jednobarevnými, RGB a CCT pásky vysvětluje článek Srovnání jednobarevných, RGB a CCT LED pásků.

Co budete potřebovat

Sestava se skládá ze čtyř částí. Všechny musí být navzájem kompatibilní, především napětím (v našem případě 12 V) a typem pásku (RGB).

SoučástK čemu sloužíNa co si dát pozor
Wi-Fi ovladačřídí barvy a jas podle příkazů z aplikacestejné napětí jako pásek, dostatečný proud na kanál, typ RGB
RGB LED pásekzdroj barevného světladélka podle místa použití, krytí pro interiér nebo exteriér
Napájecí zdroj 12 Vpřevádí 230 V na bezpečné napětí pro pásekvýkon s rezervou 20 %, krytí podle umístění
Aplikace v telefonuovládání barev, scén a časovačůtelefon a ovladač ve stejné Wi-Fi síti při párování

RGB pásek vyberte do interiéru bez krytí, nebo do exteriéru s krytím, v délce potřebné pro vaši místnost, případně pro více místností. Hotové sestavy pásku, ovladače a zdroje najdete v kategorii sady LED pásek RGB, pásky pro venkovní použití v kategorii venkovní LED pásky. Na co se při výběru zaměřit, popisuje průvodce Jak vybrat správný barevný RGB LED pásek.

Pokud chcete kromě barev i čistě bílé světlo, zvažte pásek RGBW, který má samostatný bílý čip. Rozdíl vysvětluje článek RGB a RGB+W LED pásky: jaký je v nich rozdíl.

Výpočet napájecího zdroje

Nakonec si vyberte vhodný napájecí zdroj 12 V s výkonem podle zvolené délky pásku. Pro pásek s příkonem 14,4 W na metr platí:

14,4 W × počet metrů × 1,2 (rezerva) = minimální výkon zdroje

Příklad pro 5 m pásku

  • Příkon pásku: 14,4 W × 5 m = 72 W.
  • S rezervou 20 %: 72 W × 1,2 = 86,4 W.
  • Zvolte nejbližší vyšší výkon zdroje, tedy například zdroj 100 W.
  • Proud odebíraný páskem: 72 W / 12 V = 6 A celkem, tedy zhruba 2 A na každý barevný kanál při plném bílém svitu. Ovladač musí tento proud na kanál zvládnout.

Tip: U 12V pásků delších než 5 m klesá na konci napětí a barvy pak nejsou stejnoměrné. Delší pásek napájejte z obou konců nebo po pětimetrových úsecích samostatnými vodiči. Podrobně se výběru zdrojů věnuje článek Jak vybrat napájecí zdroj.

Zdroje rozdělené podle napětí a provedení najdete také v kategoriích 12V zdroje a vodotěsné zdroje pro venkovní a vlhké prostory.

Aplikace Magic Home

Do chytrého telefonu si nainstalujte aplikaci Magic Home. Přes ni ovladač připojíte k domácí Wi-Fi síti a následně budete ovládat barvy, jas, scény i časovače.

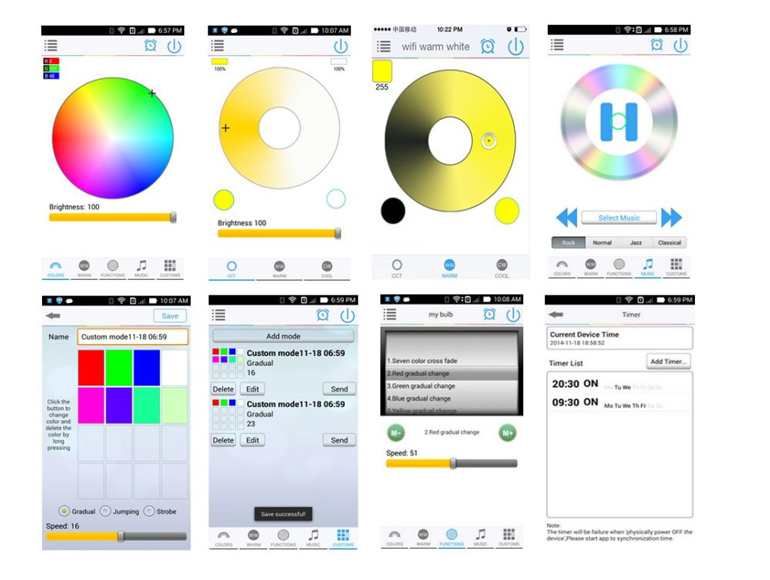

Aplikace Magic Home pro ovládání Wi-Fi LED ovladače

Při párování mějte telefon připojený ke stejné Wi-Fi síti, do které chcete ovladač přidat. Levné Wi-Fi ovladače obvykle pracují jen v pásmu 2,4 GHz, proto zkontrolujte, zda ho váš router vysílá. Pokud používáte více chytrých zařízení, může být praktičtější jednotný systém, například Tuya. Porovnání najdete v průvodci Jak vybrat správné TUYA osvětlení.

Vybalení a montáž

Nejdříve si rozmyslete, kam chcete RGB LED pásky umístit a co s nimi chcete zvýraznit nebo osvětlit. Také si předem změřte odpovídající délku pro vaše konkrétní plány. Podívejme se na technické parametry vybraného RGB LED pásku (varianta do interiéru):

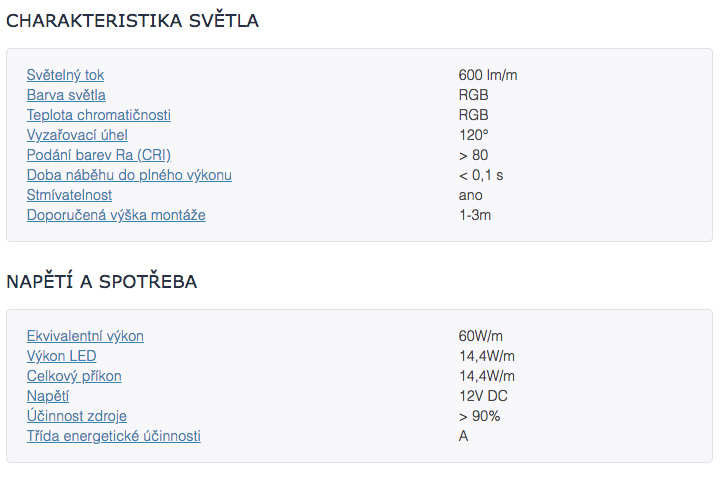

Technické parametry RGB LED pásku pro Wi-Fi ovladač

Pro účely tohoto článku jsme sestavili malou testovací sestavu. Postup zapojení vypadá takto:

  1. Odpojte napájení. Zdroj zapojujte do zásuvky až po dokončení všech spojů.
  2. Připojte pásek k ovladači. Dodržte značení vodičů: společný plus (+ nebo V+) a kanály R, G a B. Při záměně kanálů budou barvy v aplikaci neodpovídat.
  3. Připojte ovladač ke zdroji. Hlídejte polaritu plus a mínus.
  4. Pásek nalepte nebo vložte do profilu. Hliníkový profil s difuzorem zlepší chlazení i vzhled světla.
  5. Zapněte napájení a spárujte ovladač v aplikaci podle jejích pokynů.

Samotný pásek i ovladač pracují s bezpečným malým napětím 12 V, se kterým si poradí i šikovný kutil. Napájecí zdroj je ale připojený na síťové napětí 230 V. Zdroj se zástrčkou stačí zapojit do zásuvky, zdroj určený k pevnému připojení do elektroinstalace by měl zapojit elektrikář. Zdroj i ovladač umístěte tak, aby k nim byl přístup a aby se mohly chladit.

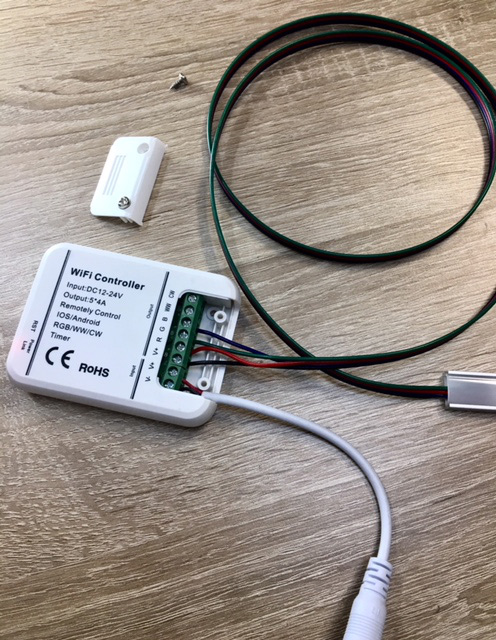

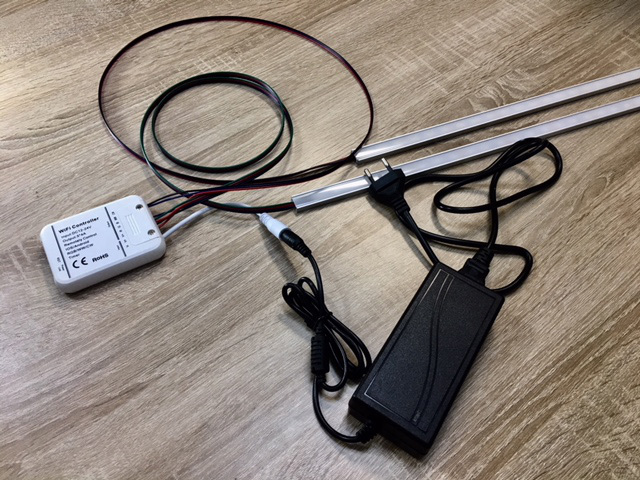

Připojení Wi-Fi LED ovladače k RGB pásku RGB LED pásek na liště připravený k testu

Podrobný postup montáže najdete v článku Praktický průvodce instalací RGB LED osvětlení.

Fotky a video z testu

Výsledek montáže ukazují fotografie v úvodu článku, kde pásek svítí postupně červeně, zeleně a modře. Na videu níže uvidíte přepínání barev a efektů v praxi.

Shrnutí a hodnocení

Za málo peněz oproti drahým značkovým výrobcům chytrého osvětlení získáte kvalitní kompletní sadu, která vás nezklame a dlouho vydrží. Uvidíte, že první instalace nebude vaše poslední a najdete mnoho dalších možností, jak tuto technologii využít v dalších prostorách domova. Využít můžete i změnu barev podle hudby v místnosti nebo časovač v aplikaci, se kterým lze řídit usínání a probouzení postupnou změnou intenzity a barvy světla.

Naše hodnocení testované sestavy vypadá takto:

KritériumHodnocení
Design8,5/10
Zpracování8,5/10
Věrnost podání barev9,0/10
Možnosti využití, ovládání9,5/10
Cena9,0/10
Celkem8,9/10

Další možnosti chytrého ovládání najdete v kategoriích ovladače barevných pásků a smart LED pásky.

Nejčastější chyby

  1. Poddimenzovaný zdroj. Zdroj bez rezervy se přehřívá a pásek bliká nebo mění barvy.
  2. Jiné napětí ovladače a pásku. Ovladač pro 12 V nepoužívejte s páskem na 24 V a naopak.
  3. Záměna kanálů R, G a B. Barvy v aplikaci pak neodpovídají skutečnosti.
  4. Dlouhý pásek napájený z jednoho konce. Na konci pásku slábne jas a barvy se posouvají.
  5. Router jen v pásmu 5 GHz. Levné ovladače se k němu nepřipojí.

Časté otázky

Jak velký zdroj potřebuji pro 5 m RGB pásku?

Pro pásek 14,4 W/m: 14,4 × 5 × 1,2 = 86,4 W, zvolte tedy zdroj alespoň 100 W na 12 V.

Mohu Wi-Fi ovladač použít venku?

Ovladač i zdroj umístěte do suchého místa nebo do krytu. Venku použijte pásek s krytím a vodotěsný zdroj.

Lze pásek ovládat i bez internetu?

Záleží na ovladači a aplikaci. Pro ovládání na dálku mimo domov je připojení k internetu nutné.

Umí ovladač měnit barvy podle hudby?

Testovaná sestava to umí přes aplikaci Magic Home, stejně jako časovače pro postupné rozsvěcení a zhasínání.

Shrnutí

Wi-Fi LED ovladač s RGB páskem, správně dimenzovaným zdrojem 12 V a aplikací Magic Home je levná cesta k plně funkčnímu chytrému osvětlení. Zdroj počítejte jako 14,4 W × délka × 1,2, hlídejte napětí a proud ovladače a delší pásky napájejte z více míst. V našem testu sestava získala celkové hodnocení 8,9/10.
