Co je LED panel?

LED panel je ploché svítidlo s velkou svíticí plochou, které dává rovnoměrné a neoslňující světlo a je nejčastější náhradou klasických zářivkových svítidel. V článku zjistíte, jak je LED panel postavený, jaké rozměry a provedení se nejčastěji používají, kolik zářivek který panel nahradí a na jaké parametry se dívat při výběru.

Co je LED panel a jak funguje

LED panel je ploché svítidlo, ve kterém desítky až stovky LED diod osvětlují velkou svíticí plochu. Diody jsou připevněné na základové desce nebo na hliníkovém rámu a světlo prochází mléčným difuzorem, který ho rovnoměrně rozptýlí. Výsledkem je měkké světlo bez ostrých bodů, které neoslňuje.

Panely s bočním a přímým svitem

• Boční svit (edge-lit) – diody jsou po obvodu rámu a světlo do plochy rozvádí světlovodná deska. Panel je velmi tenký, často kolem 1 cm, a působí, jako by světlo vycházelo přímo ze stropu.
• Přímý svit (back-lit) – diody jsou rozmístěné za difuzorem po celé ploše. Panel je o něco silnější, ale obvykle má vyšší účinnost a světlo je velmi rovnoměrné.

Současným trendem je co nejméně nápadný zdroj světla, který splývá se stropem. Právě proto jsou tenké LED panely tak oblíbené. Pokud se chcete v typech panelů zorientovat podrobněji, přečtěte si článek Jak se vyznat v LED panelech.

Proč LED panely nahrazují zářivky

Hranaté LED panely jsou díky svému tvaru spolu s LED zářivkami nejčastější náhradou klasických zářivkových svítidel. Oba typy mají mnoho společného:

• okamžitý start na plný jas bez blikání,
• životnost až 50 000 hodin u kvalitních výrobků,
• nižší spotřebu – oproti zářivkám s klasickým předřadníkem až zhruba o 60–70 %,
• žádnou rtuť, kterou obsahují zářivky.

Výhodou panelů je navíc moderní vzhled a velká svíticí plocha, díky které méně oslňují. Mléčný kryt vytváří příjemné, jemné a měkké světlo. Panely se proto používají v domech, bytech a školách i v obchodech, showroomech, kancelářích, recepcích a halách. Další důvody shrnuje článek 7 důvodů, proč klasické trubice nahradit LED panely.

Nejpoužívanější rozměry a čím je nahradíte

Nejoblíbenější jsou čtyři rozměry hranatých panelů: 300 × 600 mm, 300 × 1200 mm, 600 × 600 mm a 600 × 1200 mm. Pasují do běžných kazetových podhledů a nahrazují nejčastěji používaná zářivková svítidla. Přehled podle původních svítidel:

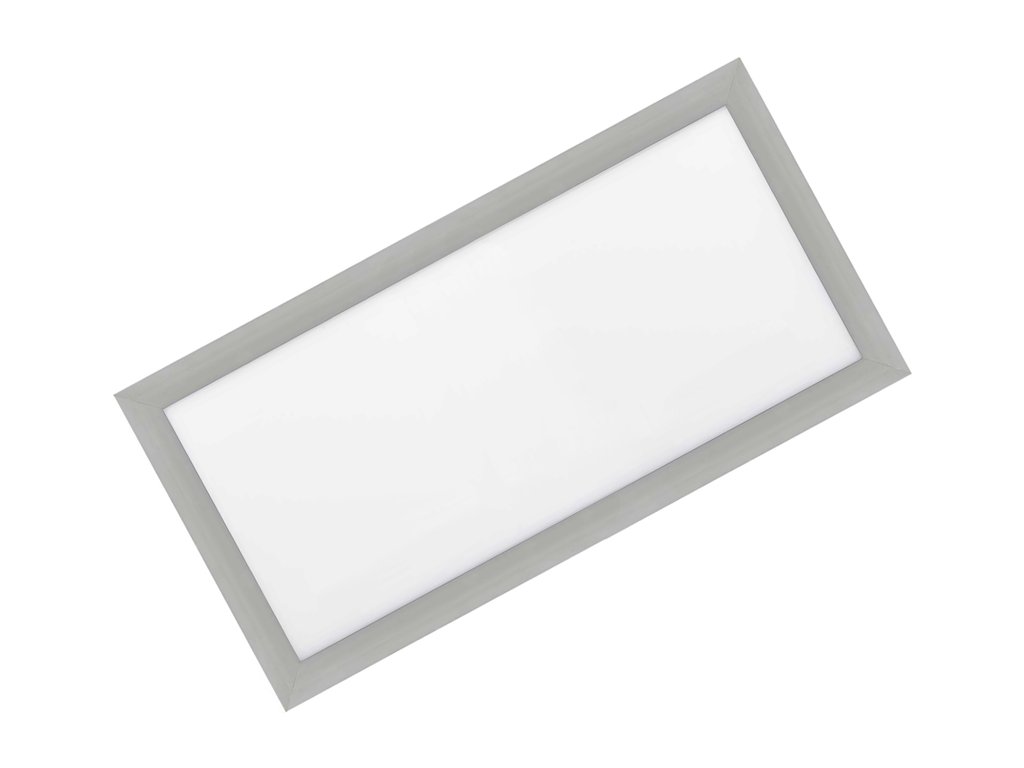

LED panely 300 × 600 mm

Nejmenší z hranatých panelů nahrazují svítidla se dvěma 60 cm zářivkami. Hodí se do menších místností, chodeb, koupelen (ve vlhkuvzdorném provedení) a kanceláří. Vyrábějí se ve všech konstrukčních typech, tedy vestavné, závěsné, podhledové i s rámečkem, a v barvách od teplé po studenou bílou. Podle příkonu jsou nejčastější varianty 15 W, 24 W a 30 W. Některé jsou stmívatelné, některé mají i funkci RGB, tedy míchání červené, zelené a modré do libovolné barvy. Nabídku najdete v kategorii LED panely 300 × 600 mm.

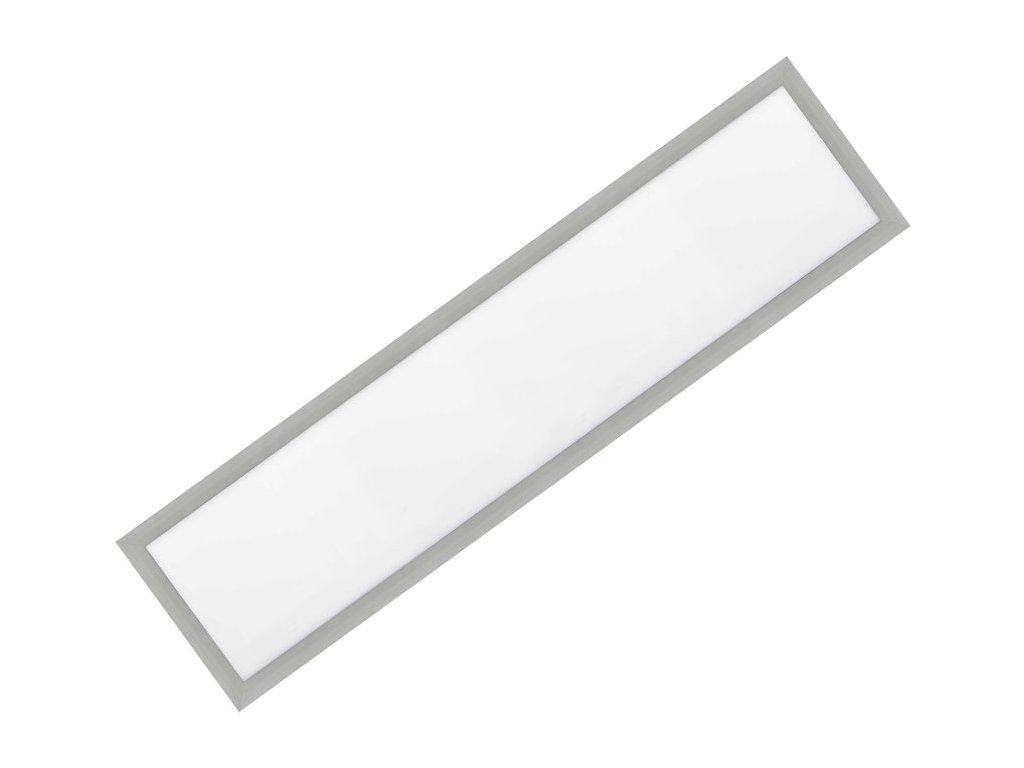

LED panely 300 × 1200 mm

Podlouhlé panely se hodí do chodeb, nad pracovní stoly a do prostor, kde dříve visela dlouhá zářivková svítidla. Příkon určuje, zda panel nahradí dvě, nebo tři 120 cm zářivky. Panely 30–36 W nahradí dvě zářivky, panely 45–48 W tři. Stejně jako u menších rozměrů existují stmívatelné i nestmívatelné verze a některé mají RGB. Viz kategorie LED panely 300 × 1200 mm.

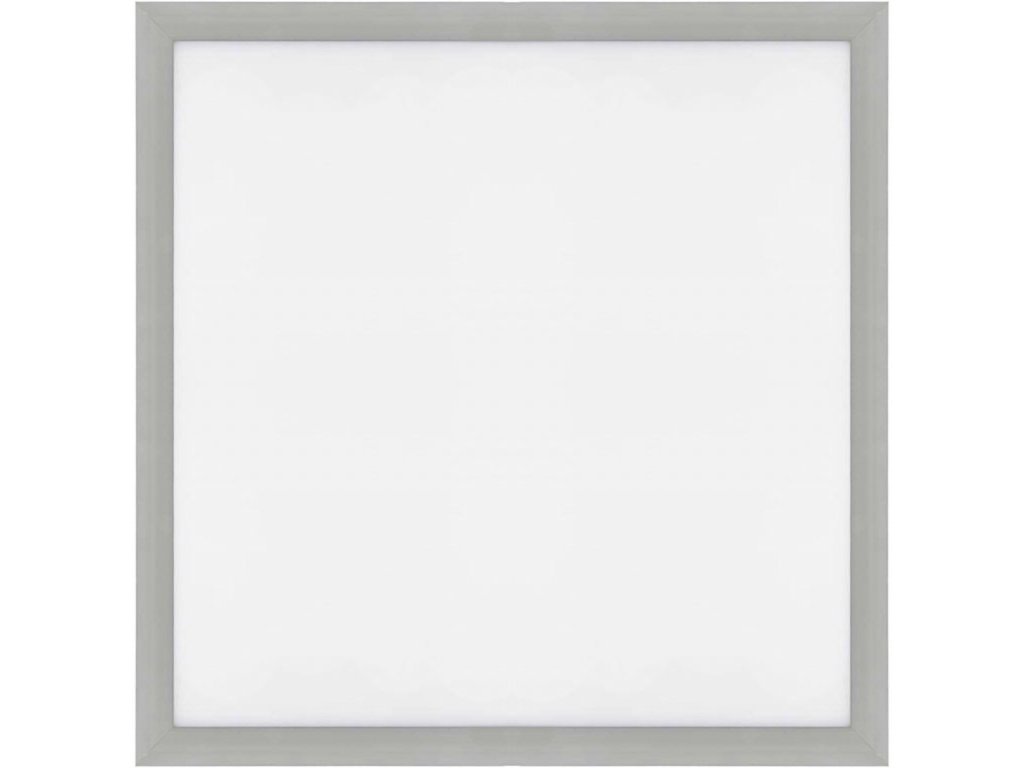

LED panely 600 × 600 mm

Nejrozšířenější rozměr pro kanceláře, školy a obchody s kazetovým podhledem. Panel 36 W nahradí svítidlo se třemi, panel 45 W se čtyřmi 60 cm zářivkami. Většina těchto panelů je k dispozici i ve stmívatelném provedení. Nabídku najdete v kategorii LED panely 600 × 600 mm a pro rastrové stropy v kategorii podhledové LED panely do rastru.

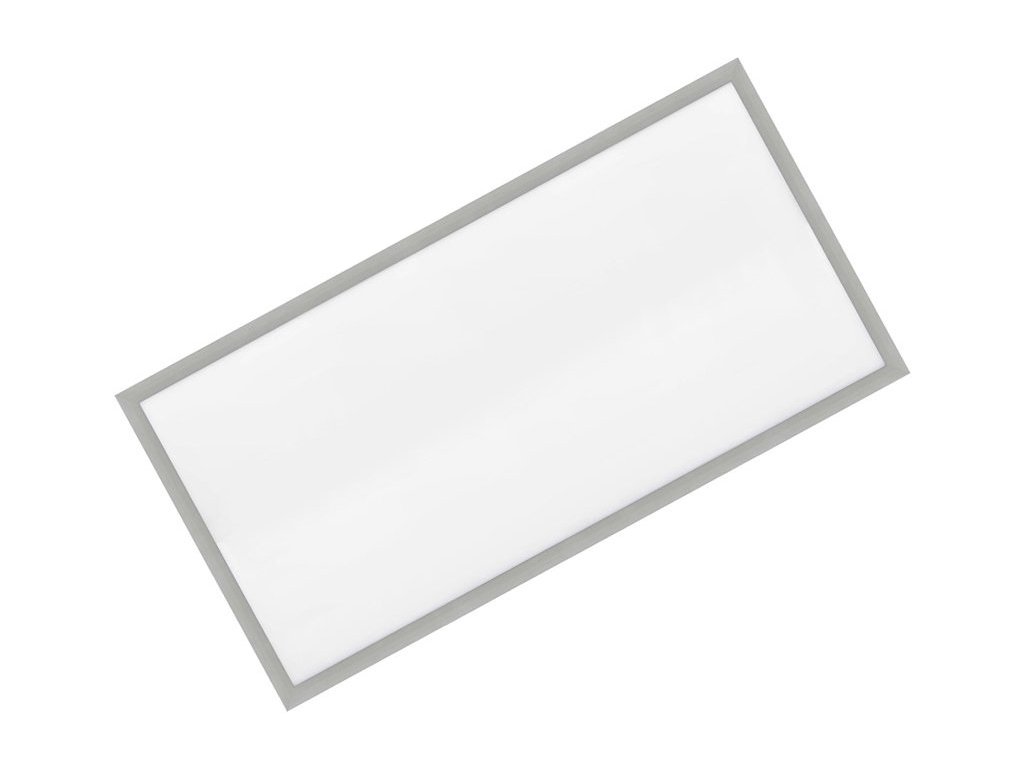

LED panely 600 × 1200 mm

Největší panely se používají do velkých kanceláří, hal, showroomů a tam, kde je strop vysoko. Nahrazují svítidla se čtyřmi 120 cm zářivkami. Nejčastěji mají příkon 72 W nebo 75 W, ve stmívatelném i nestmívatelném provedení, v teplé, neutrální i studené bílé. Všechny rozměry najdete v kategorii LED panely.

Způsoby montáže: vestavné, podhledové, přisazené, závěsné

Volba provedení závisí na tom, jaký máte strop:

• Podhledové do rastru – vkládají se místo kazety do kazetového podhledu. Postup popisuje průvodce instalací podhledových LED panelů.
• Vestavné – zapouštějí se do otvoru v sádrokartonu. Vhodné jsou vestavné LED panely nebo LED panely do sádrokartonu.

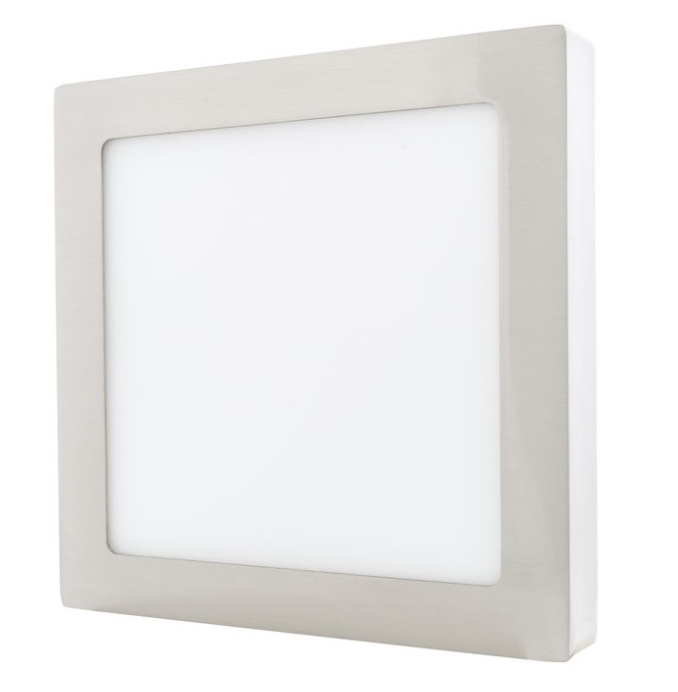

• Přisazené s rámečkem – pro betonové a jiné pevné stropy bez podhledu. Viz LED panely s rámečkem.
• Závěsné – visí na lankách, vhodné pro vysoké stropy, kanceláře a moderní interiéry. Viz závěsné LED panely.

Obecný postup montáže najdete v článku Jak nainstalovat LED panely. Zapojení do elektroinstalace svěřte elektrikáři s oprávněním.

Parametry, které rozhodují při výběru

Pro kanceláře a školy platí norma ČSN EN 12464-1, která předepisuje například 500 lx pro psaní a práci na počítači a 300 lx pro běžné učebny. Jak spočítat, kolik panelů potřebujete, vysvětluje průvodce Jak vybrat LED panel. Rozdíl mezi lumeny a luxy popisuje článek Co znamenají pojmy lumen, lux a kandela.

Stmívání a ovládání

Pokud chcete jas regulovat, musí být stmívatelný panel i jeho napájecí zdroj a zdroj musí odpovídat stmívači (například fázové stmívání, 1–10 V nebo DALI). Ve stmívatelných provedeních najdete panely v kategorii stmívatelné LED panely. Barevné scény umožňují RGB LED panely.

Kolik ušetříte

Původní článek uváděl úsporu až 70 %. Pro náhradu zářivek s klasickým předřadníkem je to reálný horní odhad. Příklad pro jedno svítidlo 600 × 600 mm:

• Původní svítidlo se čtyřmi zářivkami 18 W odebírá včetně ztrát v elektromagnetickém předřadníku zhruba 85 W.
• LED panel 600 × 600 mm s podobným množstvím světla má příkon 36 W.
• Rozdíl je 49 W, tedy úspora asi 58 %. Při 2 500 hodinách provozu ročně (běžná kancelář) je to 49 W × 2 500 h = asi 122 kWh na jedno svítidlo za rok.

U kanceláře s 20 svítidly to dělá zhruba 2 450 kWh ročně. Návratnost spočítáte jako cenu panelů s montáží dělenou roční úsporou v kWh vynásobenou vaší cenou elektřiny. Podrobnou kalkulaci najdete v článku Jaký je LED ekvivalent ke stropním panelům a jak maximálně ušetřit.

Nejčastější chyby

1. Výběr podle wattů. Dva panely se stejným příkonem mohou svítit velmi rozdílně, rozhodují lumeny a lm/W.
2. Nezměřený podhled. Panel 600 × 600 mm se nevejde do rastru 625 mm a naopak.
3. Panel s vysokým UGR do kanceláře. Oslnění na monitorech a únava očí.
4. Nestmívatelný panel na stmívači. Panel bliká, bzučí nebo nefunguje.
5. Běžný panel do koupelny. Do vlhka patří panely s krytím alespoň IP44.

Časté otázky

Shrnutí

LED panel je ploché svítidlo s velkou svíticí plochou a mléčným difuzorem, které dává měkké světlo bez oslnění. Nejpoužívanější rozměry 300 × 600, 300 × 1200, 600 × 600 a 600 × 1200 mm nahrazují dvě až čtyři zářivky a ušetří zhruba 50–70 % energie. Provedení vyberte podle stropu, parametry podle prostoru: lumeny a lm/W, teplotu barvy, CRI, UGR a krytí IP.
