Bezdrátový triakový přijímač dimLED umožňuje stmívat a zapínat stmívatelná LED světla na 230 V dálkovým ovladačem, bez sekání do zdí a tahání nových vodičů. V tomto návodu najdete technické parametry přijímače, nastavení typu zátěže přepínači DIP, postup spárování s ovladačem, nastavení minimálního jasu i zapojení externího tlačítka.
Obsah článku
K čemu triakový přijímač dimLED slouží
Bezdrátové triakové přijímače a stmívače dimLED pocházejí od jednoho z kvalitních výrobců komponent pro LED osvětlení. Slouží ke stmívání a k zapínání a vypínání stmívatelných LED žárovek, LED zářivek a LED panelů na 230 V. S dálkovým ovládáním s rádiovým přenosem signálu můžete nezávisle ovládat až 8 světelných zón. Dosah je až 20 metrů a není potřeba přímá viditelnost, signál prochází i přes překážky.
Přijímač se zapojí do krabice nebo do podhledu mezi přívod a svítidlo. Ovladač pak může ležet na stole, viset na zdi jako vypínač nebo být v ruce u gauče. Celý systém dimLED – přijímače pro LED pásky, RGB a CCT světla, nástěnné ovladače i ovládání přes Wi-Fi – představuje přehledový článek Ovládací systém dimLED. Tento návod se věnuje podrobně triakovému přijímači pro světla na 230 V. Prvky systému najdete v kategorii dimLED regulace.

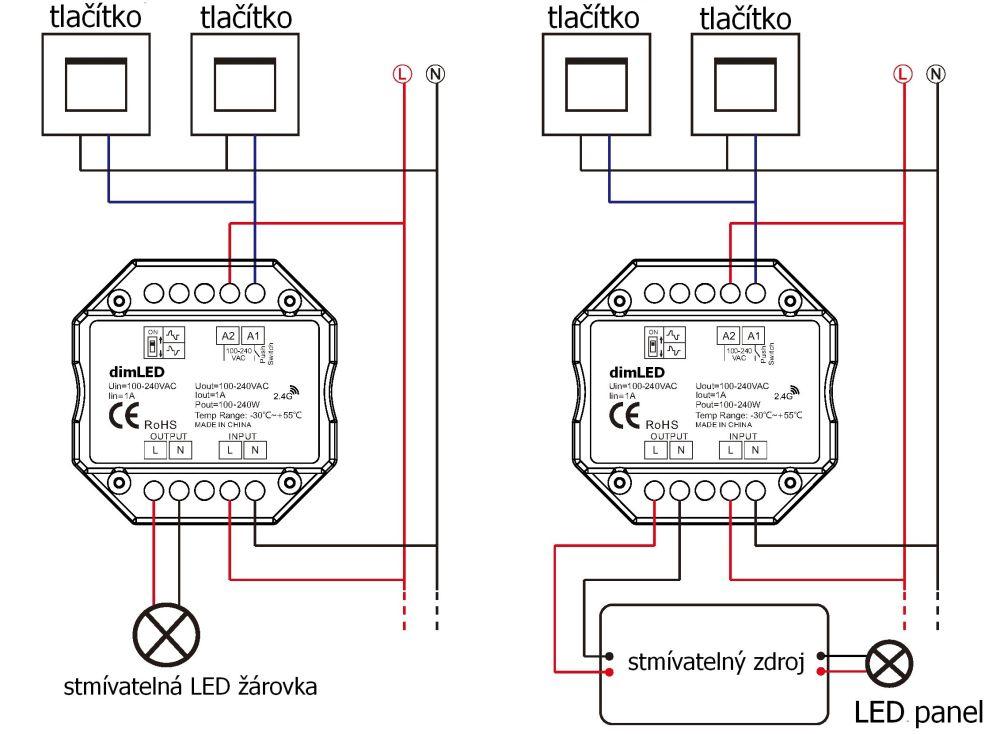

Typické zapojení je následující:
Stmívat lze jen světla, která výrobce označuje jako stmívatelná. Vhodné zdroje najdete v kategoriích stmívatelné LED žárovky a stmívatelné LED panely. Proč nestmívatelné LED na stmívači blikají, vysvětluje článek Co dělat, když si chcete pořídit stmívatelné osvětlení?
Technické parametry a výpočet zátěže
Specifikace přijímače podle výrobce:
| Parametr | Hodnota |
| Použití | stmívání stmívatelných LED zdrojů 230 V |
| Rozsah stmívání | 0–100 % bez blikání, pracovní frekvence 2 kHz |
| Kompatibilita | všechny dálkové ovladače dimLED 2,4 GHz, dosah až 20 m |
| Počet ovladačů | na 1 přijímač lze spárovat až 10 dálkových ovladačů |
| Vstupní a výstupní napětí | 100–240 V AC |
| Zatížení | 1 kanál, 1 A, při 240 V AC to je 240 W |
Příklad výpočtu zátěže
Maximální proud 1 A znamená, že výkon připojených světel závisí na napětí sítě. Při běžných 230 V je to 230 V × 1 A = 230 W, při 240 V pak 240 W. Na jeden přijímač tak připojíte například 8 stmívatelných LED žárovek po 9 W, tedy 72 W, s velkou rezervou. LED zdroje mají při zapnutí krátkou proudovou špičku, proto doporučujeme přijímač nezatěžovat až na samou hranici a nechat rezervu alespoň 20 %. Pro 230 V to znamená připojit nejvýše asi 185 W světel. Pokud potřebujete víc, rozdělte světla na dva přijímače a spárujte je se stejným tlačítkem ovladače.
Nastavení typu zátěže přepínači DIP

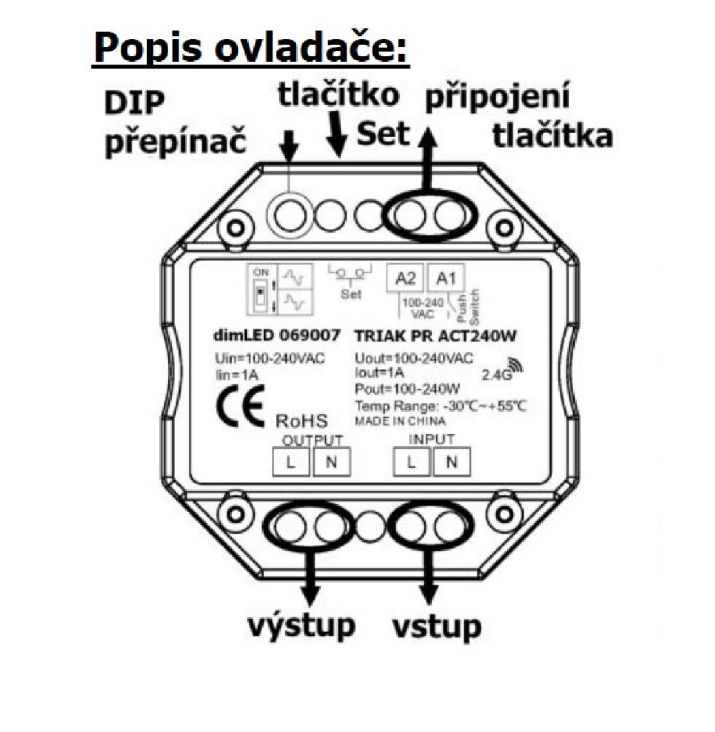

Popis ovladače a přijímače:

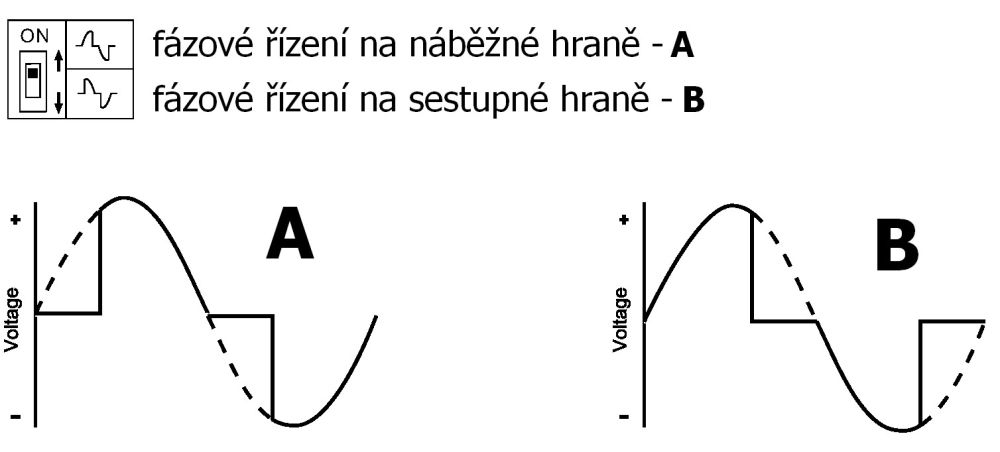

Triakový stmívač reguluje jas tím, že v každé půlvlně střídavého napětí propustí do svítidla jen její část. Podle toho, kterou část půlvlny odřízne, rozlišujeme dva způsoby řízení, které se na přijímači volí přepínači DIP:
- Typ A je určen obecně pro klasické žárovky a vinuté transformátory. Odpovídá řízení náběžnou hranou.
- Typ B je určen pro elektronické transformátory a LED žárovky. Odpovídá řízení sestupnou hranou, které je k elektronice LED zdrojů šetrnější a obvykle tišší.
Důležité: Nastavení stmívání pomocí přepínačů DIP provádějte pouze při odpojeném napájení. Na jeden stmívač nelze současně připojit elektronické a klasické (vinuté) transformátory.
U LED žárovek a panelů začněte typem B. Pokud světlo při nízkém jasu bliká, nastavte vyšší minimální svit (viz dále) a ověřte, že je zdroj opravdu stmívatelný.
Spárování přijímače s dálkovým ovladačem
A) Pomocí tlačítka Set
- Na přijímači krátce stiskněte tlačítko Set.
- Do 5 s krátce stiskněte na ovladači tlačítko on/off (u jednokanálového ovladače), nebo číslo předvolby (u vícekanálového ovladače), na které chcete mít přijímač nastavený.
- Pro vymazání všech spárovaných ovladačů podržte na přijímači tlačítko Set po dobu 5 s. Všechny ovladače spárované s přijímačem budou smazány.
B) Bez přístupu k tlačítku Set
Pokud je přijímač zabudovaný v podhledu nebo v krabici a k tlačítku se nedostanete, spárujete ho pomocí vypnutí a zapnutí přívodu:
- Vypněte přívod do přijímače a opět ho zapněte. Do 5 s stiskněte 3× rychle za sebou na ovladači tlačítko on/off (u jednokanálového ovladače), nebo číslo předvolby (u vícekanálového ovladače), na které chcete mít přijímač nastavený. Připojené světlo 3× zabliká a je spárováno.
- Pro změnu nebo vymazání spárovaného ovladače vypněte přívod do přijímače a opět ho zapněte. Do 5 s stiskněte 5× rychle za sebou tlačítko on/off, nebo číslo předvolby, na které je přijímač nastavený. Připojené světlo 5× zabliká.
Vícekanálový ovladač

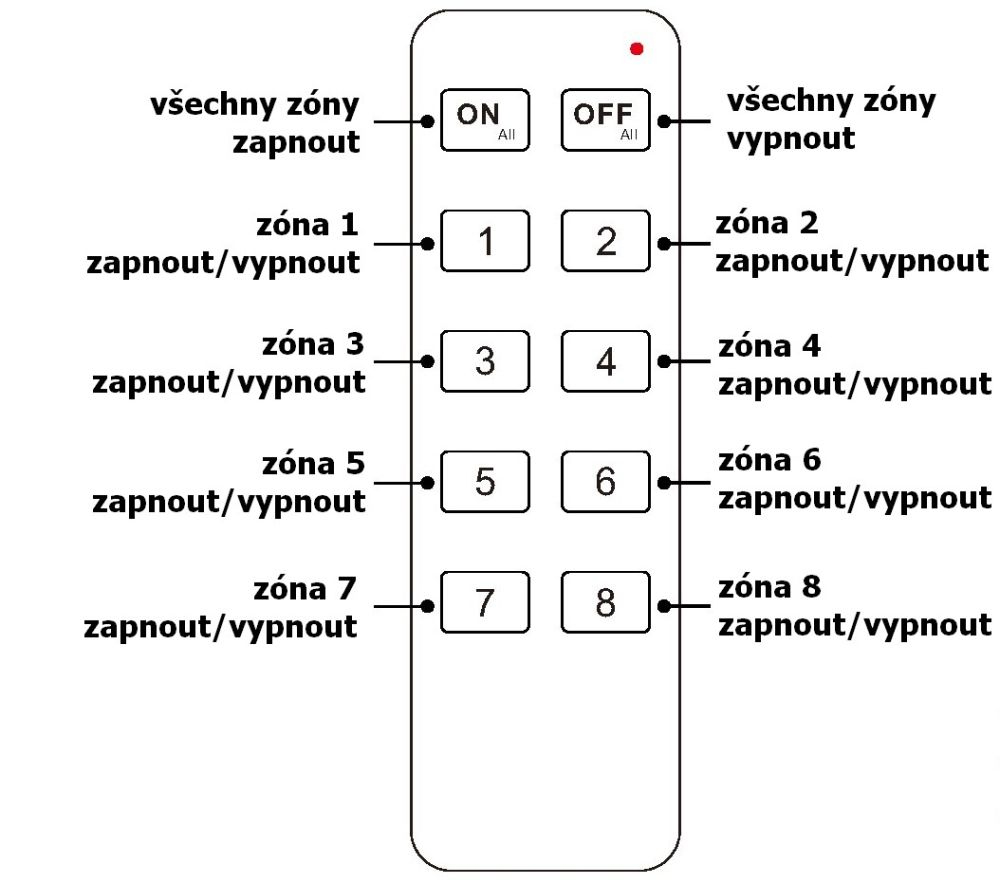

Vícekanálový ovladač umožní přiřadit každý přijímač k jiné předvolbě, a ovládat tak samostatně například hlavní světlo, světlo nad jídelním stolem a lampy v obývacím pokoji. Více přijímačů můžete naopak spárovat se stejnou předvolbou – pak se rozsvítí a stmívají společně. Ovladače dimLED najdete v kategorii dimLED regulace.
Nastavení minimálního svitu a reset
Nastavení minimálního svitu se hodí zejména pro LED zdroje, které při nejnižším jasu kmitají nebo se pak nedají znovu zapnout. Postup:
- Podržte tlačítko Set asi 2 s, světlo zabliká.
- Krátkými stisky postupně nastavíte intenzitu 5 %, 10 %, 15 %, 20 %, 25 % nebo 30 %.
- Po nastavení opět podržte tlačítko Set asi 2 s, světlo zabliká a nastavení se uloží. Pokud nastavení do 8 s neuložíte, vrátí se přijímač k původní minimální svítivosti.
Když například nastavíte vlastní minimální intenzitu na 30 %, budete pak regulovat jas v rozsahu 30–100 %.
Vynulování nastavení: podržte na přijímači tlačítko Set 10–12 s. Přijímač se vrátí do továrního nastavení.
Ovládání externím tlačítkem
K přijímači lze připojit i běžné nástěnné tlačítko (ne vypínač). Ovládání je jednoduché:
- Krátkým stiskem světlo zapnete nebo vypnete.
- Přidržením na 1–5 s regulujete intenzitu světla. Po uvolnění a dalším přidržení začne regulace opačným směrem (stmíváte – pustíte – přidáváte – pustíte – stmíváte a tak dále).
- Pokud na jedno tlačítko napojíte více přijímačů, aby stmívaly současně, je nutné je sladit. Připojte všechny přijímače k tlačítku a k napájení. Potom podržte tlačítko sepnuté asi 10 s, dokud se světla nerozsvítí naplno. Od té doby všechny přijímače stmíváte i rozsvěcíte synchronně.
Jak stmívat LED pásky obyčejným vypínačem, popisuje článek Stmívání LED pásků vypínačem.
Zapojení by měla provádět osoba s odbornou elektrotechnickou kvalifikací.
Vzorové zapojení a videoukázky

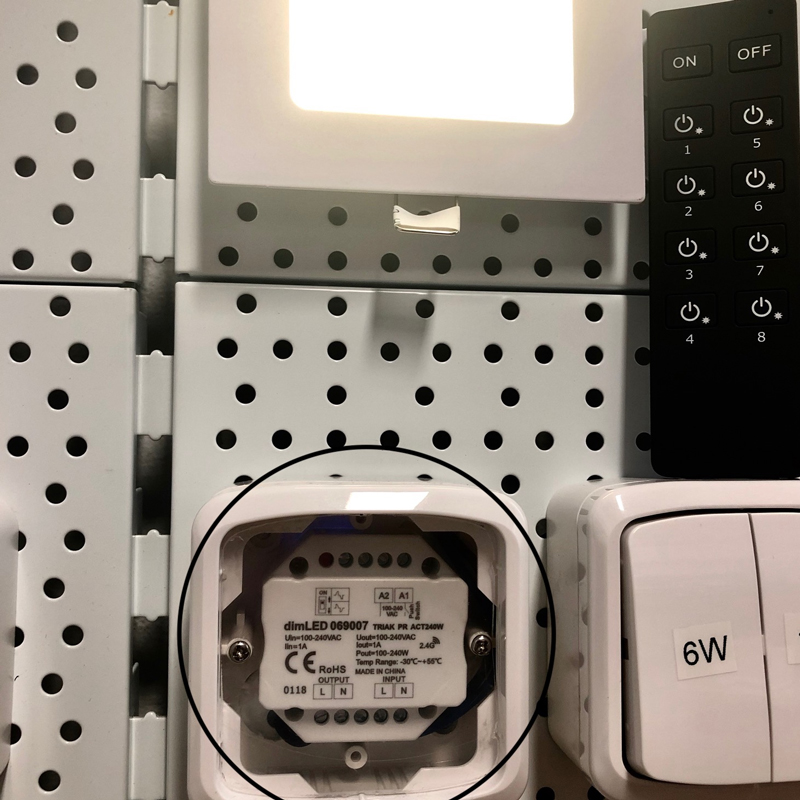

Vzorové zapojení na naší prodejně LEDsviti a krátké videoukázky ovládání dvou nezávislých systémů dimLED vícekanálovým ovladačem:
Další typy stmívačů – nástěnné, dotykové i pro LED pásky – porovnává článek Stmívače pro LED osvětlení: jaké vybrat a proč regulovat světlo. Celou nabídku najdete v kategorii stmívače.
Nejčastější chyby
- Nestmívatelné LED zdroje. Na triakovém stmívači blikají, bzučí a rychleji odcházejí.
- Přepínání DIP pod napětím. Typ zátěže nastavujte jen při odpojeném napájení.
- Směšování transformátorů. Elektronické a vinuté transformátory na jednom stmívači nekombinujte.
- Přetížení přijímače. Maximum je 1 A, tedy asi 230 W při 230 V – nechte rezervu.
- Nástěnný vypínač místo tlačítka. Na vstup pro externí ovládání patří tlačítko, které po uvolnění rozepne.
Časté otázky
Jaký typ řízení zvolit pro LED žárovky?
Typ B, který je určen pro elektronické transformátory a LED žárovky. Typ A je pro klasické žárovky a vinuté transformátory.
Kolik ovladačů lze spárovat s jedním přijímačem?
Až 10 dálkových ovladačů dimLED 2,4 GHz.
Jak přijímač spárovat, když je schovaný v podhledu?
Vypněte a zapněte přívod a do 5 s stiskněte 3× rychle tlačítko on/off nebo číslo předvolby na ovladači. Světlo 3× zabliká a je spárováno.
Co dělat, když světlo při nízkém jasu bliká?
Nastavte vyšší minimální svit, například 20–30 %, a ověřte, že je zdroj světla stmívatelný a je zvolen správný typ řízení.
Jak přijímač vrátit do továrního nastavení?
Podržte tlačítko Set 10–12 s.
Shrnutí
Triakový přijímač dimLED stmívá stmívatelná LED světla na 230 V do zatížení 1 A. Pro LED žárovky a panely nastavte přepínači DIP typ B, přijímač spárujte s ovladačem tlačítkem Set nebo vypnutím přívodu a u zdrojů, které při nízkém jasu blikají, nastavte minimální svit. Přehled ostatních prvků systému najdete v článku o ovládacím systému dimLED.
Nevíte si rady se zapojením? Poradíme
Zavolejte nám nebo pošlete fotku zapojení a typ světel. Poradíme vám s nastavením přijímače i s výběrem vhodných stmívatelných zdrojů.
