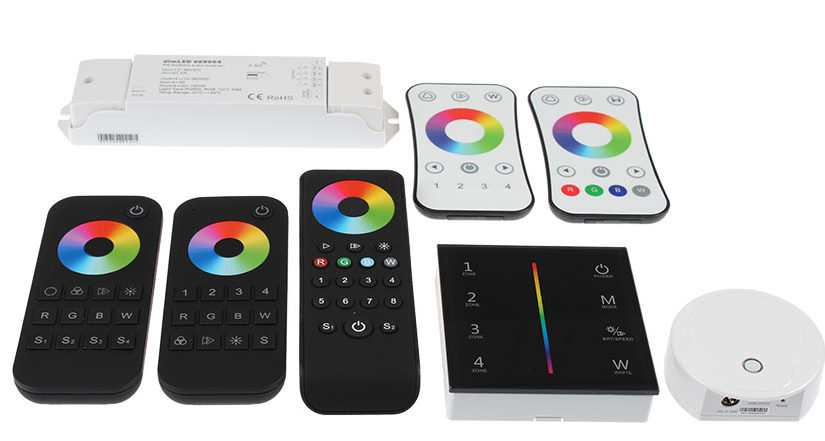

Ovládací systém dimLED

Systém dimLED umožňuje dálkově zapínat, stmívat a přepínat barvy LED pásků, panelů i žárovek. V tomto přehledu zjistíte, jak systém funguje, jaký přijímač potřebujete pro váš typ světla, které ovladače k němu lze napárovat a jak celou sestavu správně navrhnout.

Sada praktických produktů dimLED ulehčí život mnoha domácnostem. Představte si, že máte jednoduché tlačítko, kterým ovládáte veškeré osvětlení domova. Se systémem dimLED je to možné. Umožňuje pohodlné ovládání a stmívání světel pomocí dálkových i nástěnných ovladačů. Ovladačem můžete LED pásek nebo jiné osvětlení zapnout či vypnout, měnit intenzitu světla a u barevného RGB světla měnit nebo přepínat barvy.

Jak systém dimLED funguje

Systém má dvě části. Přijímač se zapojuje mezi napájení a světlo a podle povelů reguluje jeho jas, barvu nebo jen spíná. Ovladač (dálkový, nástěnný nebo v mobilu) vysílá povely do přijímače. Přijímače a ovladače spolu komunikují na rádiové frekvenci. Mezi ovladačem a přijímačem tak klidně může být překážka, například sádrokarton. Signál může narušit jen ukrytí přijímače za plech nebo do železobetonu. Produkty řady dimLED jsou určené ke stmívání LED pásků, stmívatelných LED panelů a žárovek.

Jaký typ ovládání zvolit

Na trhu dnes existuje celá řada LED ovladačů pro bílé i barevné osvětlení a setkáte se u nich s označením IR, RF nebo Wi-Fi.

• Infračervený signál (IR) – levná technologie známá z ovládání televizorů. Nevýhodou je, že signál z ovladače do čidla vyžaduje přímou viditelnost bez překážek a nepronikne nábytkem ani zdí.
• Rádiový přenos (RF) – signál se šíří všemi směry a bez problému pronikne i zdí. Narušit ho může jen ukrytí přijímače za plech nebo do železobetonu.
• Wi-Fi – nejmodernější způsob ovládání. K ovladači se připojíte chytrým telefonem se systémem Android nebo iOS.

Systém dimLED umožňuje ovládání rádiovým signálem i přes Wi-Fi. Přehled ovladačů pro LED pásky najdete v kategorii ovladače LED pásek. Obecné rady k výběru stmívačů a ovladačů nejen řady dimLED shrnuje průvodce Jak vybrat správné stmívače a ovladače pro LED osvětlení.

Jaký přijímač zvolit

Přijímač se vybírá podle typu světla, které chcete ovládat. Nevíte, jaký je ten pravý? Snadno se zorientujete v této tabulce:

Typ LED osvětlení	Typ přijímače dimLED
Jednobarevný LED pásek 12–24 V	přijímač 069001
Jednobarevný LED pásek 230 V	přijímač 069009
RGB LED pásek 230 V	přijímač 069009
RGB LED 12–24 V	slabší přijímač 069003 nebo silnější přijímač 069006 (lze do něj připojit více pásků)
RGBW LED 12–24 V	přijímač 069004
CCT LED 12–24 V	výkonnější přijímač 069008 nebo slabší přijímač 069002
Stmívatelná LED světla 230 V (panely, žárovky)	přijímač 069007 s maximální zátěží 240 W nebo přijímač 069303 s maximální zátěží 480 W

Pokud si nejste jistí, jaký typ pásku máte, pomůže článek Srovnání jednobarevných, RGB a CCT LED pásků. Teorii už známe, pojďme se tedy podívat na jednotlivé přijímače a ovladače, které na ně můžete napárovat.

1. Jednobarevný LED pásek 12–24 V

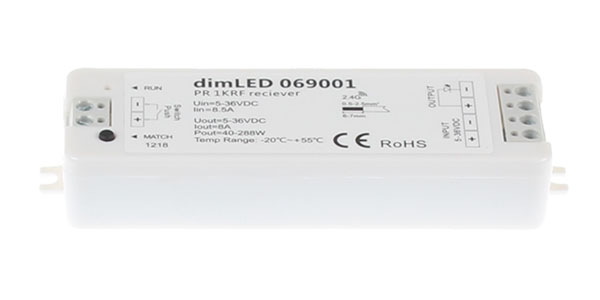

Pokud chcete ovládat jednobarevné LED pásky na 12–24 V, budete potřebovat přijímač dimLED 069001, který přijímá signál od ovladačů.

Vybírat můžete z ovladačů na baterie nebo s napájením 230 V. V nabídce jsou ovladače jednokanálové (ovládáte jeden okruh) i vícekanálové (jedním ovladačem ovládáte více okruhů). Na přijímač 069001 lze napárovat tyto ovladače:

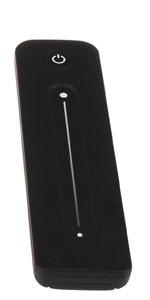

• jednokanálové ovladače dimLED 069108, 069120, 069135 a 069103,
• dvoukanálový ovladač dimLED 069102,

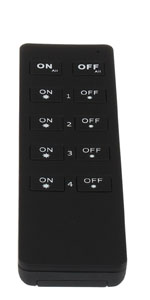

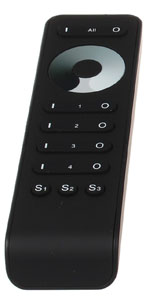

• čtyřkanálové ovladače dimLED 069109, 069105 a 069107,

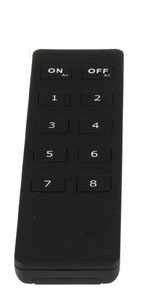

• osmikanálový ovladač dimLED 069106,
• nástěnný triakový stmívač 069302,
• nástěnný triakový ovladač dimLED 069305, čtyřkanálový ovladač dimLED 0691102 a nástěnný stmívač dimLED 069110 (všechny tři jsou dostupné i v bílém provedení).

Můžete použít i dvě speciality: Wi-Fi ovladač 069381, který se ovládá pouze mobilním telefonem nebo tabletem, a speciální ovladač 069119, který umístíte pod běžný vypínač na zdi. Díky němu můžete mít všechny vypínače doma ve stejném designu. Je pouze nutné zvolit tlačítko, tedy vypínač, který se po stisku vrací do původní polohy.

2. Jednobarevný a RGB LED pásek 230 V

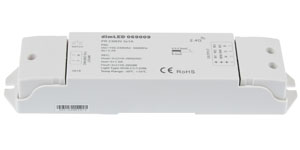

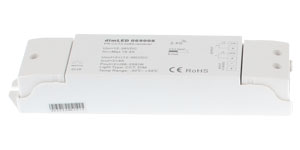

Pro LED pásky na 230 V, bílé i barevné, využijete přijímač dimLED 069009.

U jednobarevného pásku 230 V dokoupíte jednobarevný ovladač dimLED. Napárovat lze stejné ovladače jako u jednobarevných pásků 12–24 V: jednokanálové 069108, 069120, 069135 a 069103, dvoukanálový 069102, čtyřkanálové 069109, 069105 a 069107, osmikanálový 069106, nástěnný triakový stmívač 069302 a nástěnný triakový ovladač 069305, čtyřkanálový ovladač 0691102 a nástěnný stmívač 069110 (poslední tři i v bílém provedení).

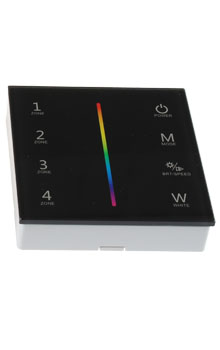

U barevného RGB pásku na 230 V je nutné k přijímači 069009 zakoupit RGB ovladač dimLED: nástěnný stmívač RGB 069207 (i v bílém provedení), čtyřkanálový ovladač RGB 069202 nebo jednokanálový ovladač RGB 069201.

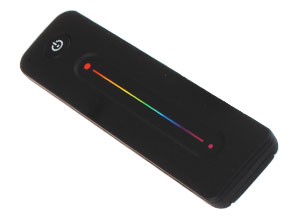

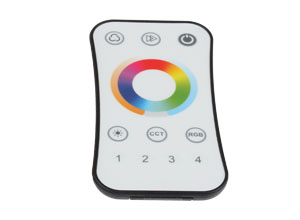

Pro RGB pásky dále můžete použít dálkový ovladač dimLED RGB 069235 nebo Wi-Fi ovladač 069381.

3. RGB a RGBW LED 12–24 V

RGB LED 12–24 V

Pokud chcete stmívat RGB LED pásky a RGB LED žárovky dimLED na 12–24 V, máte na výběr ze dvou přijímačů: slabší přijímač 069003, nebo silnější přijímač 069006, který zvládne větší proudové zatížení, takže do něj můžete připojit více pásků.

K přijímačům připojíte nástěnný stmívač RGB 069207 (i v bílém provedení), čtyřkanálový ovladač RGB 069202 nebo jednokanálový ovladač RGB 069201.

Dále můžete použít dálkový ovladač dimLED RGB 069235 nebo Wi-Fi ovladač 069381. Použít lze i ovladače z RGBW sestavy, jen nebudete ovládat bílou složku, protože ji RGB pásek nemá.

RGBW LED 12–24 V

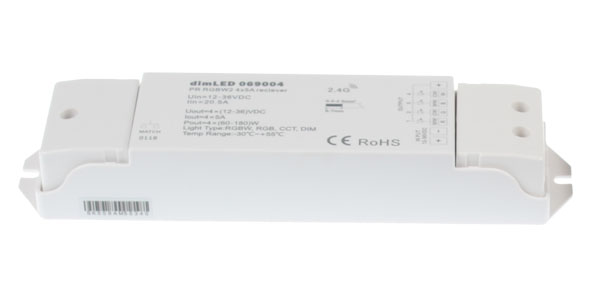

U RGBW LED pásků to máte jednoduché. Vybrat můžete pouze jeden přijímač dimLED 069004 a k němu jeden z ovladačů. Rozdíl mezi RGB a RGBW pásky vysvětluje článek RGB a RGB+W LED pásky: Jaký je v nich rozdíl?

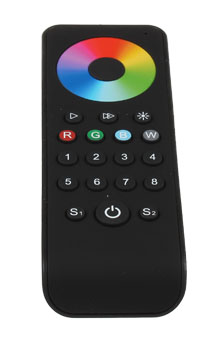

K přijímači 069004 lze napárovat jednokanálové ovladače RGBW 069208 a 069203, čtyřkanálový ovladač RGBW 069205, osmikanálový ovladač 069206, čtyřkanálový ovladač RGBW 0692092 (i v bílém provedení) a Wi-Fi ovladač 069381.

4. CCT LED 12–24 V

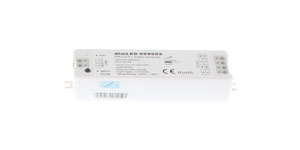

CCT pásky umožňují měnit teplotu barvy bílého světla od teplé po studenou. Pro CCT LED pásky na 12–24 V a pro LED panely a žárovky s označením dimLED zakupte výkonnější přijímač 069008, nebo slabší přijímač 069002.

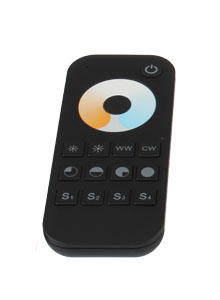

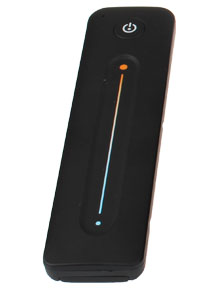

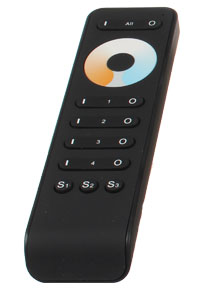

K přijímači vyberte jeden z ovladačů: čtyřkanálový ovladač CCT 0691152 a nástěnný stmívač CCT 069114 (oba i v bílém provedení), jednokanálové ovladače CCT 069111, 069136 a 069134 nebo čtyřkanálový ovladač CCT 069113. Další ovladače pro tyto pásky najdete v kategorii ovladače CCT pásků.

5. Stmívatelná světla 230 V (panely, žárovky)

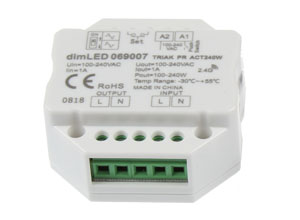

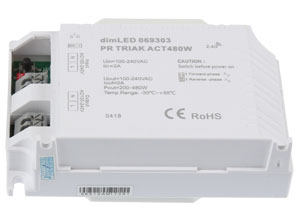

Pro ovládání stmívatelných LED žárovek a stmívatelných LED panelů na 230 V můžete zvolit jeden z těchto přijímačů: přijímač dimLED 069007 s maximální zátěží 240 W, nebo přijímač dimLED 069303 s maximální zátěží 480 W.

Na přijímače lze napárovat ovladače z jednobarevné sestavy, nebo zvolíte nástěnné triakové stmívače, na které světla rovnou napojíte: nástěnný triakový ovladač dimLED 069305, nástěnný dotykový stmívač dimLED 06179 nebo nástěnný triakový stmívač dimLED 069307 (069305 a 069307 i v bílém provedení). Stmívat lze jen světla, která výrobce označuje jako stmívatelná. Proč tomu tak je, vysvětluje článek Co dělat, když si chcete pořídit stmívatelné osvětlení?

Speciální prvky systému dimLED

Podívejte se zblízka na výhody některých produktů dimLED, které systém doplňují.

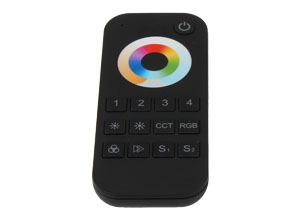

Univerzální ovladače ALLMIX

Ovladače ALLMIX lze napárovat na všechny přijímače řady dimLED. Pokud máte v místnosti jednobarevný, RGB, RGBW i CCT přijímač, stačí vám jeden z těchto ovladačů a nemusíte mít čtyři různé.

Ovládání světel mobilem – dimLED Wi-Fi

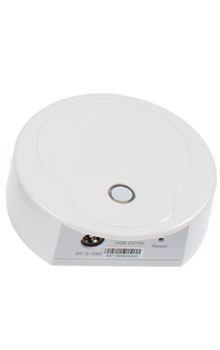

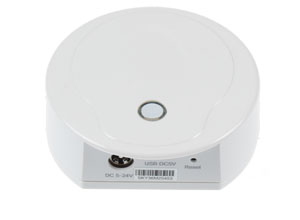

Jedním Wi-Fi ovladačem 069381 lze ovládat neomezený počet přijímačů dimLED. Wi-Fi ovladač tu funguje jako další ovladač, takže ho můžete kombinovat s ostatními ovladači dimLED. Zóny doma pak ovládáte telefonem a zároveň klasickými ovladači. Wi-Fi ovladač lze párovat se všemi přijímači dimLED (jednobarevné, CCT, RGB, RGBW i 230 V). Další možnosti chytrého ovládání najdete v kategorii smart osvětlení.

Spínací zásuvka dimLED

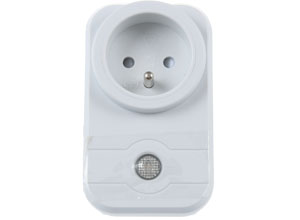

Spínací zásuvka dimLED 069332 je určená pro jakékoli spotřebiče na 230 V včetně LED světel. Zařízení pouze zapíná a vypíná, stmívat přes zásuvku nelze. Zásuvka je kompatibilní se všemi jednobarevnými dálkovými ovladači řady dimLED z naší nabídky, kterými zároveň můžete ovládat i systémy na 12 nebo 24 V. Vše tak řídíte jedním ovladačem.

Ovladač pod tlačítko

Ovladač 069119 lze schovat například pod vypínač a samotný vypínač na něj zapojit. Pro správnou funkci musí jít o tlačítko, tedy vypínač, který se po zmáčknutí vrací do původní polohy. Krátkým stiskem tlačítka světlo zapnete nebo vypnete, přidržením nastavujete jeho intenzitu. Podobný princip ovládání popisuje článek Stmívání LED pásků vypínačem.

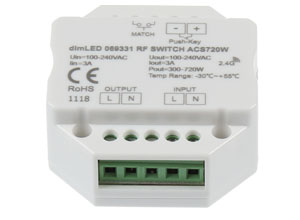

Spínač LED na 230 V

Spínač dimLED 069331 můžete přiřadit ke všem produktům na 230 V, které chcete dálkově pouze zapínat a vypínat, nikoli stmívat. Hodí se například k reflektorům nebo spínaným zdrojům. Na spínač lze napárovat jakýkoli ovladač řady dimLED, protože každý z nich má tlačítko pro zapnutí a vypnutí.

Jak sestavu navrhnout krok za krokem

1. Určete typ světla – jednobarevný, RGB, RGBW nebo CCT pásek, pásek na 230 V, nebo stmívatelné panely a žárovky na 230 V.
2. Vyberte přijímač podle tabulky výše a zkontrolujte, zda unese celkový příkon připojených světel.
3. Rozdělte světla do zón – každá zóna, kterou chcete ovládat samostatně, potřebuje vlastní přijímač. Podle počtu zón zvolte jednokanálový nebo vícekanálový ovladač.
4. Zvolte způsob ovládání – dálkový ovladač, nástěnný stmívač, ovladač pod tlačítko, Wi-Fi ovladač, nebo jejich kombinaci.
5. Umístěte přijímač tak, aby nebyl za plechem ani v železobetonu, a ovladače napárujte podle návodu výrobce.

Příklad výpočtu zátěže

Chcete stmívat šest stmívatelných LED panelů s příkonem 36 W. Celkový příkon je 6 × 36 W = 216 W, což je pod maximální zátěží 240 W přijímače 069007. Pokud byste chtěli připojit osm panelů (8 × 36 W = 288 W), zvolte přijímač 069303 s maximální zátěží 480 W, nebo světla rozdělte na dva přijímače. Doporučujeme nezatěžovat přijímač až na hranici a ponechat si rezervu.

Nejčastější chyby

1. Nesprávný přijímač k typu pásku. Každý typ světla (jednobarevné, RGB, RGBW, CCT, 230 V) má vlastní přijímač.
2. Překročení maximální zátěže. Součet příkonů připojených světel musí být nižší než maximální zátěž přijímače.
3. Přijímač za plechem nebo v železobetonu. Rádiový signál pak k přijímači nemusí dorazit.
4. Běžný vypínač místo tlačítka. Ovladač 069119 funguje jen s tlačítkem, které se vrací do původní polohy.
5. Snaha stmívat zásuvkou nebo spínačem. Spínací zásuvka 069332 a spínač 069331 světlo pouze zapínají a vypínají.
6. Nestmívatelná světla na stmívacím přijímači. Přijímače 069007 a 069303 stmívají jen stmívatelné LED panely a žárovky.

Časté otázky

Shrnutí

Základem systému dimLED je přijímač zvolený podle typu světla a jeho příkonu. K němu napárujete jeden nebo více ovladačů: dálkové, nástěnné, ovladač pod tlačítko nebo Wi-Fi ovladač pro mobil. Univerzální ovladač ALLMIX zvládne všechny přijímače najednou a zásuvka i spínač dimLED doplní dálkové spínání dalších spotřebičů. Historii a první představení systému najdete v článku Ovládací systém dimLED – komfortní a kvalitní systém ovládání LED osvětlení.
